製品概要
機能と利点
- 高いDC/AC精度によって測定品質を向上
- 分解能：16ビット、ミッシングコードなし
- スループットレート：500ksps、パイプライン遅延/レイテンシなし
- SN比：91.7dB、THD：-103dB (10kHz時)
- 遷移ノイズ：0.5 LSBRMS
- DNL：±0.5 LSB (typ)、INL：±1.3 LSB (typ)
- 高集積ADCによってコストとスペースを削減
- 内部リファレンス：±7ppm/℃
- リファレンスバッファ内蔵
- 柔軟で低電力の電源によってスペースとコストを削減
- アナログ電源：+5V、デジタル電源：+2.3V～+5V
- 消費電力：35.4mW (500ksps時)
- シャットダウンモード：10µA
- 複数の業界標準シリアルインタフェースと小型パッケージによってサイズを小型化
- SPI/QSPI™/MICROWIRE®/DSP対応
- 小型10ピンµMAXパッケージ(3mm x 5mm)
製品概要

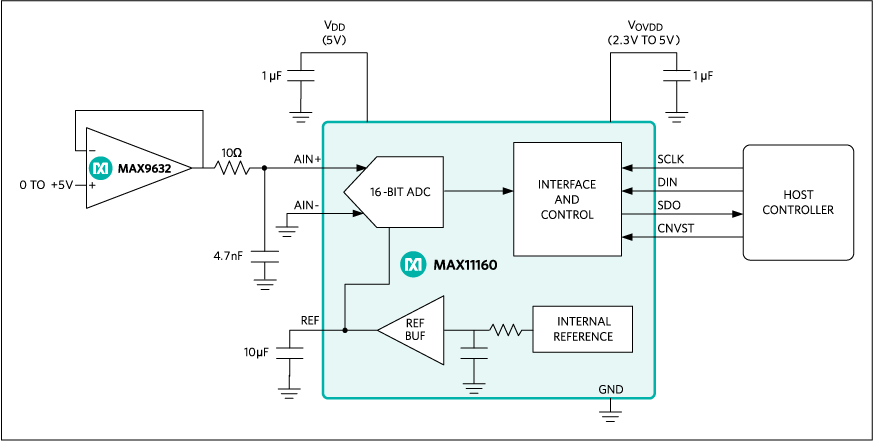

16ビット、500ksps、SAR ADC のMAX11160は、優れたACおよびDC性能を提供し、真のユニポーラ入力範囲、内部リファレンス、および小型サイズを備えています。MAX11160は単一電源の5Vで動作し、+5V (0～5V)の入力範囲を測定します。MAX11160は、内部バッファを備えた低ドリフトのリファレンスを内蔵しているため、外部リファレンスのコストとスペースを節約することができます。
このADCは、91.7dBのSN比と-103dBのTHDを実現します。MAX11160は、16ビットのミッシングコードなし、および±1.3 LSB (typ)のINLを保証します。
MAX11160は、2.3V、3V、3.3V、または5Vロジックで、SPI対応シリアルインタフェースを使って通信します。このシリアルインタフェースを使用すると、マルチチャネルアプリケーションで複数のADCをデイジーチェーン接続することが可能で、ビジーインジケータオプションによってシステムの同期とタイミングを簡素化することもできます。
MAX11160は、10ピンµMAX®パッケージ(3mm x 5mm)で提供され、-40℃～+85℃の温度範囲での動作が保証されています。
アプリケーション
- 自動試験装置
- データ収集システム
- 産業用プロセス制御
- 医療用計測
