MAX11152
18ビット、500ksps、+5Vユニポーラ入力SAR ADC、小型10ピンµMAXパッケージ
すべて表示95dB SN比を提供する業界標準10ピンパッケージのADC
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
特長
- 高いDCおよびAC精度によって測定品質を向上
- 分解能:18ビット、ミッシングコードなし
- スループットレート:500ksps、パイプライン遅延/レイテンシなし
- SN比:95dBおよびTHD:-106dB (10kHz時)
- 遷移ノイズ:1.65 LSBRMS
- DNL:±0.5 LSB (typ)およびINL:±2 LSB (typ)
- 広い電源範囲によって電源設計を簡素化
- アナログ電源:5V
- デジタル電源:2.3V~5V
- 消費電力:23mW (500ksps時)
- シャットダウンモード:10µA
- 複数の業界標準シリアルインタフェースと小型パッケージによってサイズを小型化
- SPI/QSPI™/MICROWIRE®/DSP対応シリアルインタフェース
- 小型10ピンµMAXパッケージ(3mm x 5mm)

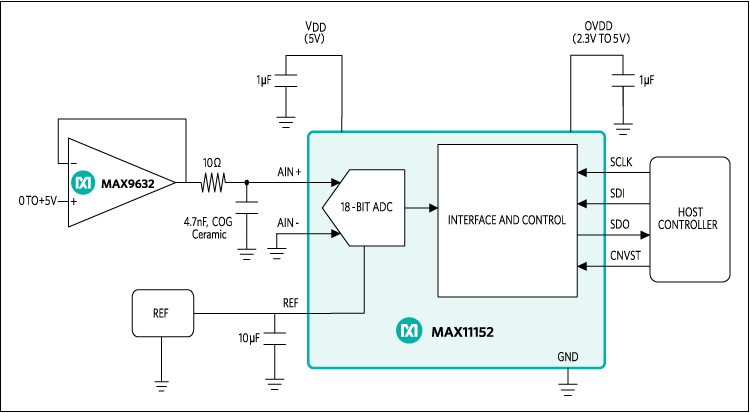

MAX11152は、小型標準パッケージで優れたACおよびDC性能を提供する18ビット、500ksps、+5Vユニポーラ擬似差動入力SAR ADCです。
このADCは通常、SN比95dB、THD -106dB、およびINL ±2 LSB、DNL ±0.5 LSBを達成します。MAX11152は、18ビットのミッシングコードなしを保証します。
MAX11152は、2.5V、3V、3.3V、または5VロジックでSPI対応シリアルインタフェースを使用して通信します。
このシリアルインタフェースを使用すると、マルチチャネルアプリケーションで複数のADCをデイジーチェーン接続することが可能で、ビジーインジケータオプションによってシステムの同期とタイミングを簡素化することもできます。
MAX11152は、10ピンµMAX®パッケージで(3mm x 5mm)で提供され、-40℃~+85℃の温度範囲での動作が保証されています。
アプリケーション
- 自動試験装置
- 医療用計測
- ナローバンドレシーバ
- プロセス制御および産業用オートメーション
- 試験および測定
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX11152EUB+ | 10-MINI_SO-N/A |
|
|
MAX11152EUB+T | 10-MINI_SO-N/A |
|
- MAX11152EUB+
- ピン/パッケージ図
- 10-MINI_SO-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX11152EUB+T
- ピン/パッケージ図
- 10-MINI_SO-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 19, 2018
- 1753N
ASSEMBLY
MAX11152EUB+
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 19, 2018
- 1753N
ASSEMBLY
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
Product1 |
||||
製造中止 |
36V、高精度、低ノイズ、高帯域アンプ |
|||
シリーズ電圧リファレンス2 |
||||
製造中 |
1ppm/℃、低ノイズ、+2.5V/+4.096V/+5V電圧リファレンス |
|||
製造中 |
Ultra-High-Precision, Ultra-Low-Noise, Series Voltage Reference |
|||
シングル・チャンネルA/Dコンバータ2 |
||||
製造中 |
16ビット、500ksps、+5Vユニポーラ入力、SAR ADC、小型10ピンµMAXパッケージ |
|||
製造中 |
16ビット、250ksps、+5Vユニポーラ入力SAR ADC、小型10ピンµMAXパッケージ |
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエスト評価用キット 6
MAX11158EVKIT
MAX11150/MAX11152/MAX11158/MAX11160/MAX11161 /MAX11162 /MAX11163 /MAX11168 /MAX11169の評価キット
製品の詳細
この評価キット(EVキット)は、18/16ビットSAR ADCのMAX1115X/MAX1116Xファミリを実証します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。このEVキットは、以下の複数のモードで動作することができます。
- スタンドアロンモード:「スタンドアロン」モードでは、EVキットはUSBケーブルを介してPCに接続され、完全なEVキットの機能の一部を実行しますが、サンプルレートおよびサンプルサイズに制限があり、コヒーレントサンプリングはサポートされません。
- FPGAモード:「FPGA」モードでは、このEVキットは低ピン数のFMCコネクタを介してAvnet ZedBoard™に接続されます。ZedBoardはXilinx® Zynq®-7000 SoCを備えており、イーサネットポートを介してPCに接続されます。これによって、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。FPGAプラットフォーム内蔵のこのEVキットは、対象ICに対して一連の完全な評価試験を実行します。
- ユーザー提供のSPIモード:USBおよびFMCインタフェースに加え、このEVキットは12ピンPMODスタイルのヘッダも備えているため、ユーザー提供のSPIインタフェースでSCLKx、DINx、DOUTx、およびCNVSTx用の信号に接続することが可能です。
このEVキットは、ICの各機能を実行するためにWindows XP®、Windows® 7、およびWindows 8.1対応のソフトウェアを備えています。EVキットのGUIによって、各種サンプルサイズ、調整可能サンプリングレート、内部または外部リファレンスオプション(選択したターゲットデバイスによって決定)、およびサンプリングされた信号のFFTとヒストグラムを含むグラフ作成ソフトウェアが使用可能です。
ZedBoardボードは、+12V AC-DCアダプタからの給電に対応しています。このEVキットはローカル+20V電源で駆動することができます。EVキットは、ICをZedBoard/内蔵プロセッサから絶縁するためのトランス、およびデジタルアイソレータを内蔵しています。
MAX1115X/MAX1116XのEVキットは、10ピンµMAX®パッケージのMAX1115XEUB+/MAX1116XEUB+が実装されていますが、ファミリの他のピン互換デバイスの評価も可能です。このEVキットでサポートされている製品の詳細リストについては、表4をご覧ください。
アプリケーション
- 自動試験装置
- データ収集システム
- 産業用プロセス制御
- 医療用計測
資料
MAX11152EVKIT
MAX11150/MAX11152/MAX11158/MAX11160/MAX11161 /MAX11162 /MAX11163 /MAX11168 /MAX11169の評価キット
製品の詳細
この評価キット(EVキット)は、18/16ビットSAR ADCのMAX1115X/MAX1116Xファミリを実証します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。このEVキットは、以下の複数のモードで動作することができます。
- スタンドアロンモード:「スタンドアロン」モードでは、EVキットはUSBケーブルを介してPCに接続され、完全なEVキットの機能の一部を実行しますが、サンプルレートおよびサンプルサイズに制限があり、コヒーレントサンプリングはサポートされません。
- FPGAモード:「FPGA」モードでは、このEVキットは低ピン数のFMCコネクタを介してAvnet ZedBoard™に接続されます。ZedBoardはXilinx® Zynq®-7000 SoCを備えており、イーサネットポートを介してPCに接続されます。これによって、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。FPGAプラットフォーム内蔵のこのEVキットは、対象ICに対して一連の完全な評価試験を実行します。
- ユーザー提供のSPIモード:USBおよびFMCインタフェースに加え、このEVキットは12ピンPMODスタイルのヘッダも備えているため、ユーザー提供のSPIインタフェースでSCLKx、DINx、DOUTx、およびCNVSTx用の信号に接続することが可能です。
このEVキットは、ICの各機能を実行するためにWindows XP®、Windows® 7、およびWindows 8.1対応のソフトウェアを備えています。EVキットのGUIによって、各種サンプルサイズ、調整可能サンプリングレート、内部または外部リファレンスオプション(選択したターゲットデバイスによって決定)、およびサンプリングされた信号のFFTとヒストグラムを含むグラフ作成ソフトウェアが使用可能です。
ZedBoardボードは、+12V AC-DCアダプタからの給電に対応しています。このEVキットはローカル+20V電源で駆動することができます。EVキットは、ICをZedBoard/内蔵プロセッサから絶縁するためのトランス、およびデジタルアイソレータを内蔵しています。
MAX1115X/MAX1116XのEVキットは、10ピンµMAX®パッケージのMAX1115XEUB+/MAX1116XEUB+が実装されていますが、ファミリの他のピン互換デバイスの評価も可能です。このEVキットでサポートされている製品の詳細リストについては、表4をご覧ください。
アプリケーション
- 自動試験装置
- データ収集システム
- 産業用プロセス制御
- 医療用計測
資料
MAX11160EVKIT
MAX11150/MAX11152/MAX11158/MAX11160/MAX11161 /MAX11162 /MAX11163 /MAX11168 /MAX11169の評価キット
製品の詳細
この評価キット(EVキット)は、18/16ビットSAR ADCのMAX1115X/MAX1116Xファミリを実証します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。このEVキットは、以下の複数のモードで動作することができます。
- スタンドアロンモード:「スタンドアロン」モードでは、EVキットはUSBケーブルを介してPCに接続され、完全なEVキットの機能の一部を実行しますが、サンプルレートおよびサンプルサイズに制限があり、コヒーレントサンプリングはサポートされません。
- FPGAモード:「FPGA」モードでは、このEVキットは低ピン数のFMCコネクタを介してAvnet ZedBoard™に接続されます。ZedBoardはXilinx® Zynq®-7000 SoCを備えており、イーサネットポートを介してPCに接続されます。これによって、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。FPGAプラットフォーム内蔵のこのEVキットは、対象ICに対して一連の完全な評価試験を実行します。
- ユーザー提供のSPIモード:USBおよびFMCインタフェースに加え、このEVキットは12ピンPMODスタイルのヘッダも備えているため、ユーザー提供のSPIインタフェースでSCLKx、DINx、DOUTx、およびCNVSTx用の信号に接続することが可能です。
このEVキットは、ICの各機能を実行するためにWindows XP®、Windows® 7、およびWindows 8.1対応のソフトウェアを備えています。EVキットのGUIによって、各種サンプルサイズ、調整可能サンプリングレート、内部または外部リファレンスオプション(選択したターゲットデバイスによって決定)、およびサンプリングされた信号のFFTとヒストグラムを含むグラフ作成ソフトウェアが使用可能です。
ZedBoardボードは、+12V AC-DCアダプタからの給電に対応しています。このEVキットはローカル+20V電源で駆動することができます。EVキットは、ICをZedBoard/内蔵プロセッサから絶縁するためのトランス、およびデジタルアイソレータを内蔵しています。
MAX1115X/MAX1116XのEVキットは、10ピンµMAX®パッケージのMAX1115XEUB+/MAX1116XEUB+が実装されていますが、ファミリの他のピン互換デバイスの評価も可能です。このEVキットでサポートされている製品の詳細リストについては、表4をご覧ください。
アプリケーション
- 自動試験装置
- データ収集システム
- 産業用プロセス制御
- 医療用計測
資料
MAX11168EVKIT
MAX11150/MAX11152/MAX11158/MAX11160/MAX11161 /MAX11162 /MAX11163 /MAX11168 /MAX11169の評価キット
製品の詳細
この評価キット(EVキット)は、18/16ビットSAR ADCのMAX1115X/MAX1116Xファミリを実証します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。このEVキットは、以下の複数のモードで動作することができます。
- スタンドアロンモード:「スタンドアロン」モードでは、EVキットはUSBケーブルを介してPCに接続され、完全なEVキットの機能の一部を実行しますが、サンプルレートおよびサンプルサイズに制限があり、コヒーレントサンプリングはサポートされません。
- FPGAモード:「FPGA」モードでは、このEVキットは低ピン数のFMCコネクタを介してAvnet ZedBoard™に接続されます。ZedBoardはXilinx® Zynq®-7000 SoCを備えており、イーサネットポートを介してPCに接続されます。これによって、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。FPGAプラットフォーム内蔵のこのEVキットは、対象ICに対して一連の完全な評価試験を実行します。
- ユーザー提供のSPIモード:USBおよびFMCインタフェースに加え、このEVキットは12ピンPMODスタイルのヘッダも備えているため、ユーザー提供のSPIインタフェースでSCLKx、DINx、DOUTx、およびCNVSTx用の信号に接続することが可能です。
このEVキットは、ICの各機能を実行するためにWindows XP®、Windows® 7、およびWindows 8.1対応のソフトウェアを備えています。EVキットのGUIによって、各種サンプルサイズ、調整可能サンプリングレート、内部または外部リファレンスオプション(選択したターゲットデバイスによって決定)、およびサンプリングされた信号のFFTとヒストグラムを含むグラフ作成ソフトウェアが使用可能です。
ZedBoardボードは、+12V AC-DCアダプタからの給電に対応しています。このEVキットはローカル+20V電源で駆動することができます。EVキットは、ICをZedBoard/内蔵プロセッサから絶縁するためのトランス、およびデジタルアイソレータを内蔵しています。
MAX1115X/MAX1116XのEVキットは、10ピンµMAX®パッケージのMAX1115XEUB+/MAX1116XEUB+が実装されていますが、ファミリの他のピン互換デバイスの評価も可能です。このEVキットでサポートされている製品の詳細リストについては、表4をご覧ください。
アプリケーション
- 自動試験装置
- データ収集システム
- 産業用プロセス制御
- 医療用計測
資料
MAX11162EVKIT
MAX11150/MAX11152/MAX11158/MAX11160/MAX11161 /MAX11162 /MAX11163 /MAX11168 /MAX11169の評価キット
製品の詳細
この評価キット(EVキット)は、18/16ビットSAR ADCのMAX1115X/MAX1116Xファミリを実証します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。このEVキットは、以下の複数のモードで動作することができます。
- スタンドアロンモード:「スタンドアロン」モードでは、EVキットはUSBケーブルを介してPCに接続され、完全なEVキットの機能の一部を実行しますが、サンプルレートおよびサンプルサイズに制限があり、コヒーレントサンプリングはサポートされません。
- FPGAモード:「FPGA」モードでは、このEVキットは低ピン数のFMCコネクタを介してAvnet ZedBoard™に接続されます。ZedBoardはXilinx® Zynq®-7000 SoCを備えており、イーサネットポートを介してPCに接続されます。これによって、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。FPGAプラットフォーム内蔵のこのEVキットは、対象ICに対して一連の完全な評価試験を実行します。
- ユーザー提供のSPIモード:USBおよびFMCインタフェースに加え、このEVキットは12ピンPMODスタイルのヘッダも備えているため、ユーザー提供のSPIインタフェースでSCLKx、DINx、DOUTx、およびCNVSTx用の信号に接続することが可能です。
このEVキットは、ICの各機能を実行するためにWindows XP®、Windows® 7、およびWindows 8.1対応のソフトウェアを備えています。EVキットのGUIによって、各種サンプルサイズ、調整可能サンプリングレート、内部または外部リファレンスオプション(選択したターゲットデバイスによって決定)、およびサンプリングされた信号のFFTとヒストグラムを含むグラフ作成ソフトウェアが使用可能です。
ZedBoardボードは、+12V AC-DCアダプタからの給電に対応しています。このEVキットはローカル+20V電源で駆動することができます。EVキットは、ICをZedBoard/内蔵プロセッサから絶縁するためのトランス、およびデジタルアイソレータを内蔵しています。
MAX1115X/MAX1116XのEVキットは、10ピンµMAX®パッケージのMAX1115XEUB+/MAX1116XEUB+が実装されていますが、ファミリの他のピン互換デバイスの評価も可能です。このEVキットでサポートされている製品の詳細リストについては、表4をご覧ください。
アプリケーション
- 自動試験装置
- データ収集システム
- 産業用プロセス制御
- 医療用計測
資料
MAX11150EVKIT
MAX11150/MAX11152/MAX11158/MAX11160/MAX11161 /MAX11162 /MAX11163 /MAX11168 /MAX11169の評価キット
製品の詳細
この評価キット(EVキット)は、18/16ビットSAR ADCのMAX1115X/MAX1116Xファミリを実証します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。このEVキットは、以下の複数のモードで動作することができます。
- スタンドアロンモード:「スタンドアロン」モードでは、EVキットはUSBケーブルを介してPCに接続され、完全なEVキットの機能の一部を実行しますが、サンプルレートおよびサンプルサイズに制限があり、コヒーレントサンプリングはサポートされません。
- FPGAモード:「FPGA」モードでは、このEVキットは低ピン数のFMCコネクタを介してAvnet ZedBoard™に接続されます。ZedBoardはXilinx® Zynq®-7000 SoCを備えており、イーサネットポートを介してPCに接続されます。これによって、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。FPGAプラットフォーム内蔵のこのEVキットは、対象ICに対して一連の完全な評価試験を実行します。
- ユーザー提供のSPIモード:USBおよびFMCインタフェースに加え、このEVキットは12ピンPMODスタイルのヘッダも備えているため、ユーザー提供のSPIインタフェースでSCLKx、DINx、DOUTx、およびCNVSTx用の信号に接続することが可能です。
このEVキットは、ICの各機能を実行するためにWindows XP®、Windows® 7、およびWindows 8.1対応のソフトウェアを備えています。EVキットのGUIによって、各種サンプルサイズ、調整可能サンプリングレート、内部または外部リファレンスオプション(選択したターゲットデバイスによって決定)、およびサンプリングされた信号のFFTとヒストグラムを含むグラフ作成ソフトウェアが使用可能です。
ZedBoardボードは、+12V AC-DCアダプタからの給電に対応しています。このEVキットはローカル+20V電源で駆動することができます。EVキットは、ICをZedBoard/内蔵プロセッサから絶縁するためのトランス、およびデジタルアイソレータを内蔵しています。
MAX1115X/MAX1116XのEVキットは、10ピンµMAX®パッケージのMAX1115XEUB+/MAX1116XEUB+が実装されていますが、ファミリの他のピン互換デバイスの評価も可能です。このEVキットでサポートされている製品の詳細リストについては、表4をご覧ください。
アプリケーション
- 自動試験装置
- データ収集システム
- 産業用プロセス制御
- 医療用計測
資料
