製品概要
機能と利点
- 16ビットADC (MAX11047/MAX11048/MAX11049)
- 14ビットADC (MAX11057/MAX11058/MAX11059)
- 4チャネルADC (MAX11047/MAX11057)
- 6チャネルADC (MAX11048/MAX11058)
- 8チャネルADC (MAX11049/MAX11059)
- アナログおよびデジタルの単一電源
- ハイインピーダンス入力:1GΩ (max)
- チャネルごとにT/H回路内蔵
- 高速変換時間:3µs
- 高いスループット:250ksps (各チャネルにおいて)
- 16/14ビットの高速パラレルインタフェース
- 内部クロック変換
- アパーチャ遅延:10ns
- チャネル間T/Hマッチング:100ps
- 低ドリフト、高精度の4.096V内部リファレンスによって0~5Vの入力範囲を提供
- 3.0V~4.25Vの外部リファレンスによって+3.7V~+5.2Vのフルスケール入力範囲が可能
- 56ピンTQFN (8mm x 8mm)および64ピンTQFP (10mm x 10mm)パッケージ
- 評価キット入手可能(MAX11046EVKIT+)
製品概要

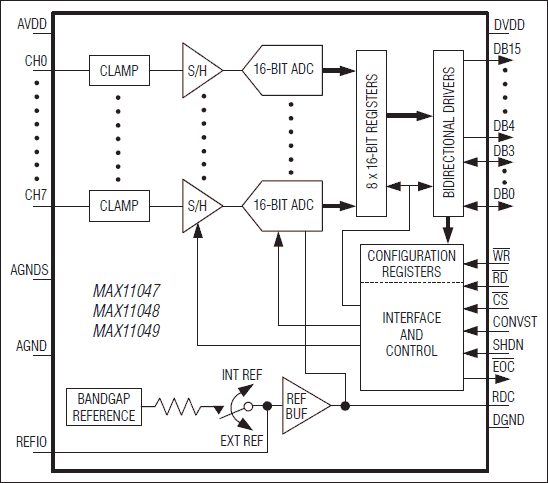

16ビット/14ビットADCのMAX11047/MAX11048/MAX11049およびMAX11057/MAX11058/MAX11059は、4、6、または8つの独立した入力チャネルを備えています。これらの製品は、個別のトラック/ホールド(T/H)およびSAR回路を備えており、チャネルごとに250kspsの同時サンプリングを提供します。
これらのデバイスは0~+5Vの入力を受け付けます。すべての入力は、単一の外付け抵抗によるオーバーレンジ保護を提供する±20mAの内蔵入力クランプによってオーバーレンジに対して保護されます。その他の特長には、4MHzのT/H入力帯域幅、内部クロック、および内部/外部リファレンスがあります。20MHzの双方向パラレルインタフェースは、変換結果を送出し、ディジタルコンフィギュレーションの入力を受け付けます。
これらのデバイスは、4.75V~5.25Vのアナログ電源、および個別のフレキシブルな2.7V~5.25Vのディジタル電源で動作し、レベルシフタなしでホストとインタフェースすることができます。MAX11047/MAX11048/MAX11049は、56ピンTQFNおよび64ピンTQFPパッケージで提供され、MAX11057/MAX11058/MAX11059はTQFPパッケージのみで提供されます。全デバイスは、-40℃~+85℃の拡張温度範囲で動作します。
アプリケーション
- 自動試験装置
- マルチフェーズモータ制御
- 力率監視および補正
- パワーグリッド保護
- 振動および波形分析
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
