MAX1338

14ビット、4チャネル、ソフトウェアプログラマブル、マルチレンジ、同時サンプリングADC

すべて表示 showmore-icon

ソフトウェア選択可能な入力範囲および同時サンプリング付き、業界唯一のADC。基板スペースを削減し14ビットの分解能を提供

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$112.53
特長
  • チャネル当りのサンプルレート:150ksps
  • 4個の全入力チャネルを同時サンプリング
    • アパーチャ遅延:16ns
    • アパーチャ遅延マッチング:100ps
  • チャネル非依存のソフトウェアで選択可能な入力範囲:±10V、±5V、±2.5V、および±1.25V
  • 入力耐圧:±17V
  • ダイナミック性能(10kHz入力の場合)
    • SNR:77dB
    • SINAD:76dB
    • SFDR:98dBc
    • THD:-83dBc
  • DC性能
    • INL:±2 LSB
    • DNL:±1 LSB
    • オフセット誤差:±4 LSB
    • 利得誤差:±0.1% FSR
  • 14ビットパラレルインタフェース
  • クロックおよびリファレンス電圧内蔵
  • +5Vのアナログおよびディジタル電源
  • +2.7V~+5.25VのディジタルI/O電源
  • 56ピンTQFNパッケージ(8mm x 8mm x 0.8mm)

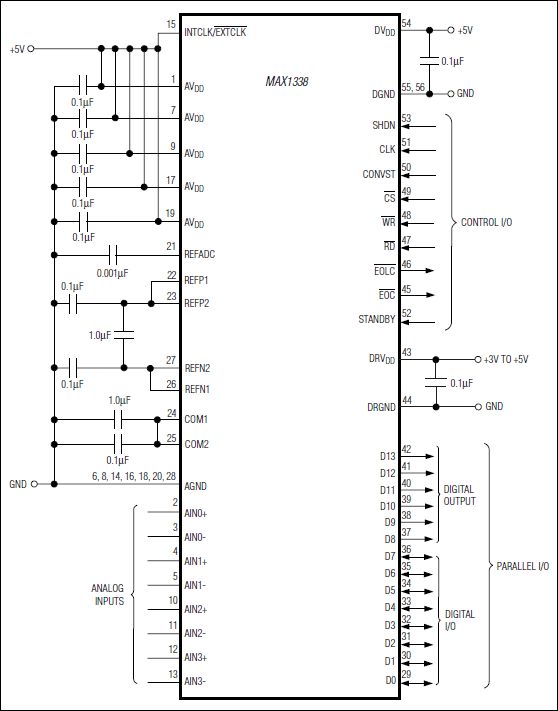

製品概要
show more Icon

MAX1338は14ビット、アナログ-ディジタルコンバータ(ADC)であり、チャネルごとに独立したトラック/ホールド(T/H)回路を備え、4つの同時サンプリング、完全差動入力チャネルを提供します。各入力チャネルは個別に、±10V、±5V、±2.5V、および±1.25Vの入力範囲にソフトウェアで設定されます。各入力チャネルは、最大±17Vまでの耐圧を備えています。内蔵T/H回路は、16nsのアパーチャ遅延と100psのアパーチャ遅延マッチングを備えています。

14ビットのパラレルバスは、チャネル当り最高150kspsの出力速度(全4チャネルの場合は600ksps)で変換結果を提供します。MAX1338は、発振器と2.5Vの内部リファレンスを備えています。また、外部クロックや外部リファレンスも使用可能です。

MAX1338は、アナログ入力とディジタルコアに対しては+5V電源で動作します。このデバイスは、ディジタルI/Oラインに対しては+2.7V~+5.25Vの電源で動作します。MAX1338は、スタンバイモードとシャットダウンモードの2種類の省電力モードを備えています。スタンバイモードでは高速ウェイクアップを実現し、自己消費電流を4mA (typ)に低減します。またシャットダウンモードではスリープ電流を10µA (typ)未満に低減します。

MAX1338は、8mm x 8mm x 0.8mmの56ピンTQFNパッケージで提供されます。このデバイスは、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • モータ制御:3相電圧、電流、および電力測定
  • 多チャネルデータレコーダ
  • 光通信機器
  • 振動分析
