MAX1003

低電力、90Msps、デュアル、6ビットADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.34
特長
  • 2つのマッチングされた6ビットADC
  • 高速サンプリングレート:1ADC当たり90Msps
  • 低電力消費:350mW
  • 優れた動的性能:
    • ENOB 5.85 (アナログ入力20MHz)
    • ENOB 5.7 (アナログ入力50MHz)
  • INLおよびDNL:±1/4 LSB (typ)
  • 内部バンドギャップ電圧リファレンス
  • オーバードライブ能力を備えた内部発振器
  • 真の差動入力を備えた帯域幅55MHz (-0.5dB)の入力アンプ
  • 入力フルスケール範囲はユーザ選択(125mVp-p、250mVp-pまたは500mVp-p)
  • チャネル間のオフセットマッチング:1/4 LSB (typ)
  • 利得マッチング0.1dB、位相マッチング0.5° (typ)
  • シングルエンドまたは差動入力駆動
  • フレキシブルな3.3V、CMOSコンパチブルディジタル出力
製品概要
show more Icon

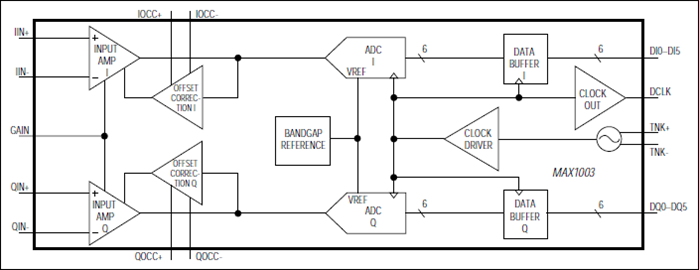

MAX1003は、可変入力範囲、内部リファレンスおよびクロック発振器を備えた高速低電力動作のデュアル6ビットアナログディジタルコンバータ(ADC)です。このデュアルパラレルADCは、90Mspsまでのサンプリングレートにおいて、同相(I)および直交(Q)アナログ信号を2つの6ビットオフセットバイナリコードのディジタル出力に変換します。MAX1003は、ベースバンドIおよびQ信号と直接インタフェースする能力を備えているため、DBS (ダイレクト放送衛星)、VSATおよびQAM16復調アプリケーションに最適です。

MAX1003の入力アンプは真の差動入力を備えており、-0.5dBアナログ帯域幅が55MHzとなっている上、入力フルスケール範囲は125mVp-p、250mVp-pまたは500mVp-pの中から選択できるようになっています。ACカップリング入力信号の場合、入力チャネル間のマッチングは利得が0.1dB以下(typ)、オフセットが1/4 LSB以下、位相が0.5°以下となっています。動的性能は、アナログ入力信号が20MHzの場合は有効ビット数(ENOB)が5.85、アナログ入力信号が50MHzの場合はENOBが5.7となっています。

MAX1003は+5Vアナログ電源および+3.3Vディジタル電源で動作し、+3.3Vロジックコンパチブルのディジタル信号プロセサおよびマイクロプロセッサとのインタフェースが安易です。パッケージは、36ピンSSOPです。

アプリケーション

  • ケーブルテレビセットトップボックス
  • ダイレクト放送衛星(DBS)受信機
  • VSATレシーバ
  • ワイド・ローカルエリアネットワーク(WLAN)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.34

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1003CAX+
  • HTML
  • HTML
MAX1003CAX+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 1, 2016

- 1618

ASSEMBLY

MAX1003CAX+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 1, 2016

- 1618

arrow down

ASSEMBLY

MAX1003CAX+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

MAX1002EVKIT

MAX1002およびMAX1003の評価キット

zoom

MAX1002EVKIT

MAX1002およびMAX1003の評価キット

MAX1002およびMAX1003の評価キット

機能と利点

  • 有効ビット数:5.85 (アナログ入力周波数20MHz)
  • アナログとディジタルの電源およびグランドが独立 した最適化PCBを使用
  • IおよびQチャネルの両方に対してマッチングされたシングルエンドまたは差動アナログ入力
  • スクエアピンヘッダにより、ロジックアナライザとディジタル出力を容易に接続
  • ADCのフルスケール利得範囲はユーザによる選択可能
  • 完全実装済み、試験済み

製品の詳細

MAX1002/MAX1003の評価キット(EVキット)は、60Msps MAX1002および90Msps MAX1003デュアル6ビットアナログ-ディジタルコンバータ(ADC)の評価を容易にします。本キットには、内蔵発振器を電圧制御発振器(VCO)として動作させるために必要な基本的な部品が含まれています。各ボードは、簡単に外部クロックソース用に修正できます。

電源、アナログ入力およびディジタル出力コネクタにより、素子への接続が簡単に行うことができます。PCBは、可能な限り最高の動的性能を保証するようにレイアウトが最適化されています。EVキットには、MAX1002またはMAX1003が含まれています。

MAX1003EVKIT

MAX1002およびMAX1003の評価キット

zoom

MAX1003EVKIT

MAX1002およびMAX1003の評価キット

MAX1002およびMAX1003の評価キット

機能と利点

  • 有効ビット数:5.85 (アナログ入力周波数20MHz)
  • アナログとディジタルの電源およびグランドが独立 した最適化PCBを使用
  • IおよびQチャネルの両方に対してマッチングされたシングルエンドまたは差動アナログ入力
  • スクエアピンヘッダにより、ロジックアナライザとディジタル出力を容易に接続
  • ADCのフルスケール利得範囲はユーザによる選択可能
  • 完全実装済み、試験済み

製品の詳細

MAX1002/MAX1003の評価キット(EVキット)は、60Msps MAX1002および90Msps MAX1003デュアル6ビットアナログ-ディジタルコンバータ(ADC)の評価を容易にします。本キットには、内蔵発振器を電圧制御発振器(VCO)として動作させるために必要な基本的な部品が含まれています。各ボードは、簡単に外部クロックソース用に修正できます。

電源、アナログ入力およびディジタル出力コネクタにより、素子への接続が簡単に行うことができます。PCBは、可能な限り最高の動的性能を保証するようにレイアウトが最適化されています。EVキットには、MAX1002またはMAX1003が含まれています。
