LTP8813

新規設計に推奨

PMBusインターフェースを備えた、54V、連続110A／ピーク140AのDC/DC μModuleレギュレータ

データシート (Rev. Sp0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高周波で高い効率性：最大効率：93.9%（VIN = 54V、VOUT = 3.3V時）
  • PMBus準拠のI2Cシリアル・インターフェースと不揮発性メモリ／EEPROM：
    • VOUT、電流制限、ソフトスタート／ソフトストップ、周波数同期と位相制御、ループ補償、警告、フォルト処理の設定
    • 電圧、電流、温度、フォルトの遠隔測定
    • 設定可能な「ブラック・ボックス」のフォルト・ログにより、すべての遠隔測定とフォルトの記録を最大15件保存
  • 広い入力電圧範囲：45V～65V
  • 出力電圧範囲：0.5V～3.6V
  • VIN = 48V～54V、VOUT = 3.3V向けに最適化
  • 差動リモート電圧センスによるDC出力の最大誤差：±1.5%
  • 複数のμModule ICを並列に接続して合計IOUTを増加
  • 22mm × 24mm × 14.15mmの表面実装オープン・フレーム・パッケージを採用

LTP8813は、48Vまたは54Vの配電システムからマイクロプロセッサのコア電圧を供給する、連続110A／ピーク140Aの降圧パワーμModule®（マイクロモジュール）レギュレータです。PMBus（I2Cベースのオープン標準デジタル・インターフェース）を使用して、パワー・マネージメント・パラメータの遠隔設定と遠隔測定を行えます。

LTP8813は、高精度ミックスド・シグナル回路、EEPROM、パワーMOSFET、プレーナ・トランス、インダクタ、その他の補助部品を備えたプログラム可能なデジタル制御ループで構成されています。高い集積度によって部品点数と設計時間を最小限に抑えながら、柔軟性と電力密度を最大化しています。

LTP8813は、高電圧時のスイッチング損失を低減する準共振アーキテクチャを利用することによって、高い変換比においても高い効率を維持します。

アプリケーション

  • サーバー、ネットワーク、およびストレージ装置
  • 自動試験装置（ATE）
LTP8813
PMBusインターフェースを備えた、54V、連続110A／ピーク140AのDC/DC μModuleレギュレータ
LTP8813 Typical Application LTP8813 Efficiency LTP8813 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
DC3190B-G

LTP8813 | PMBusインターフェースを備えた、54V、連続110A／ピーク140AのDC/DC μModuleレギュレータ

今すぐ購入 詳細を表示

機能と利点

  • DC3190B-Gボード
  • 負荷過渡応答の評価用に過渡回路を搭載
  • LTpowerPlayを使用したGUI

製品詳細

DC3190B-Gは、LTP8813（45V～65Vの入力範囲を備えた大電流、高密度、高効率のオープンフレームμModule®（マイクロモジュール）レギュレータ）のデモ回路です。DC3190B-Gボードは、デジタル・パワー・システム・マネージメント（PSM）によって54V配電アーキテクチャからマイクロプロセッサに3.3Vの電圧を供給するLTP8813 μModuleレギュレータを搭載しています。DC3190B-Gボードの最大連続出力電流は110Aで、最大過渡出力電流は140Aです。詳細については、LTP8813のデータシートを参照してください。

DC3190B-Gは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。DC3190B-Gの幅広いPSM機能を最大限に活用するには、LTpowerPlay®グラフィカル・ユーザ・インターフェース（GUI）ソフトウェアをPCにダウンロードし、アナログ・デバイセズのDC1613A（I2C／システム・マネージメント・バス（SMBus）／パワー・マネージメント・バス（PMBus）ドングル）を使用してDC3190B-Gボードに接続します。

LTpowerPlayを使用すると、部品をオンザフライで再設定し、その設定を電子的に消去可能なプログラマブル読出し専用メモリ（EEPROM）に保存できます。また、電圧、電流、温度、フォルト・ステータスの遠隔測定も表示できます。
DC3190B-G
LTP8813 | PMBusインターフェースを備えた、54V、連続110A／ピーク140AのDC/DC μModuleレギュレータ

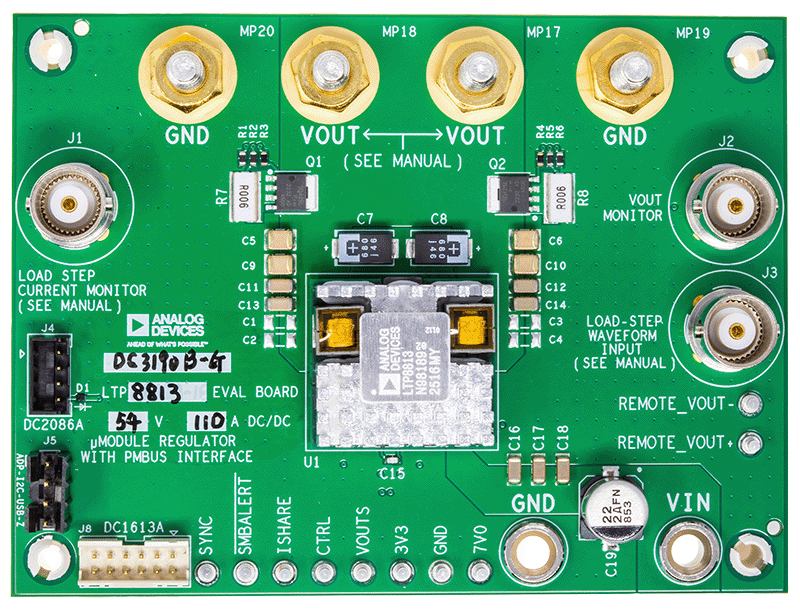

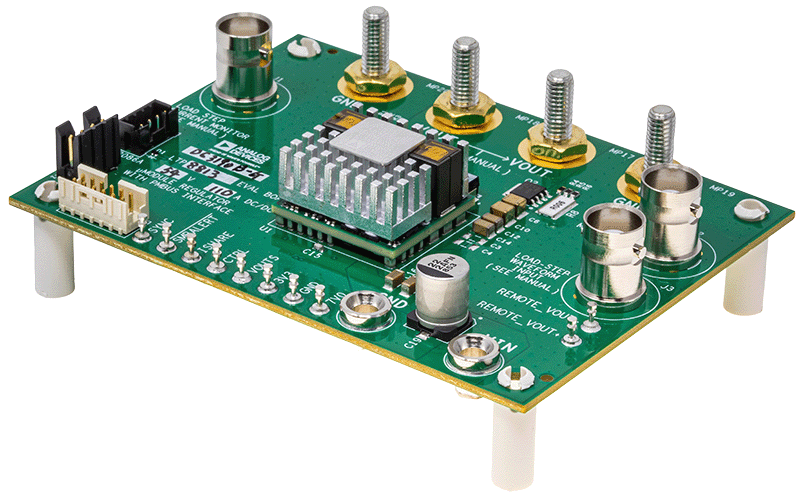

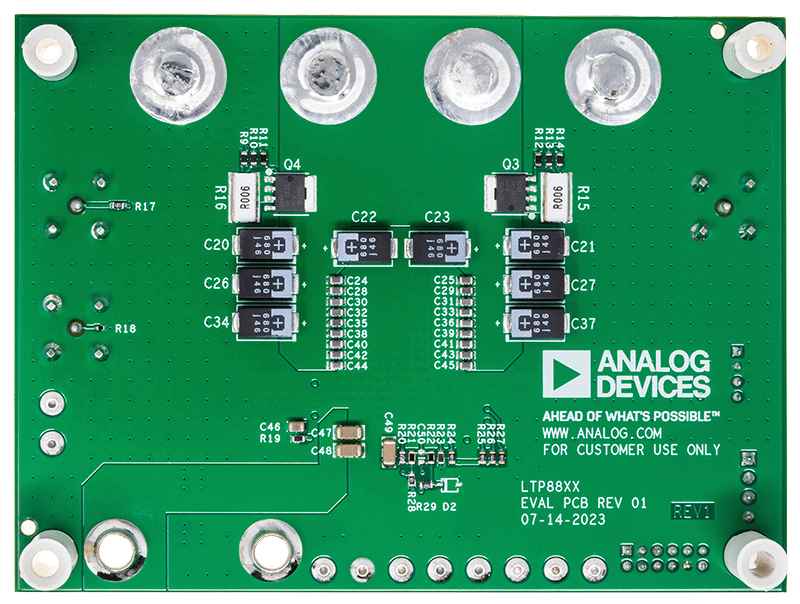

DC3190B-G Evaluation Board Angel View DC3190B-G Evaluation Board Top View DC3190B-G Evaluation Board Bottom View
