製品概要
機能と利点
- DC3190B-Gボード
- 負荷過渡応答の評価用に過渡回路を搭載
- LTpowerPlayを使用したGUI
製品概要

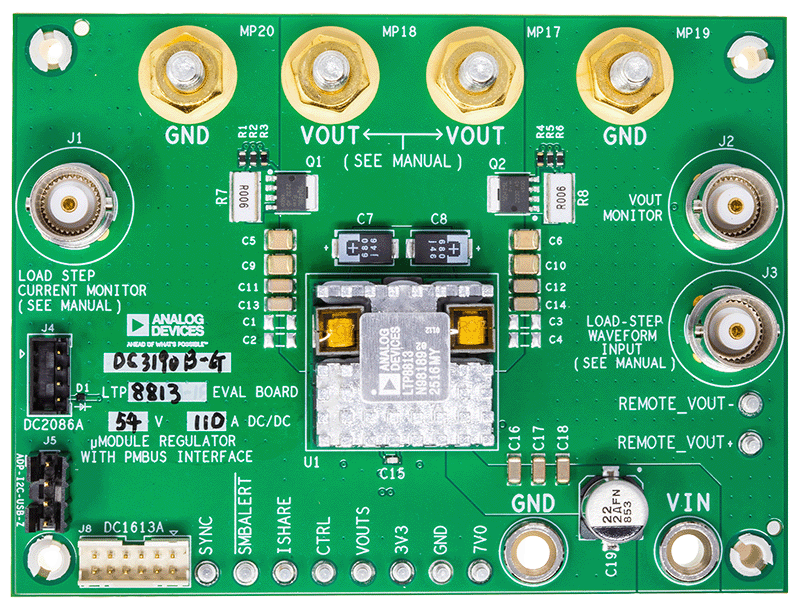

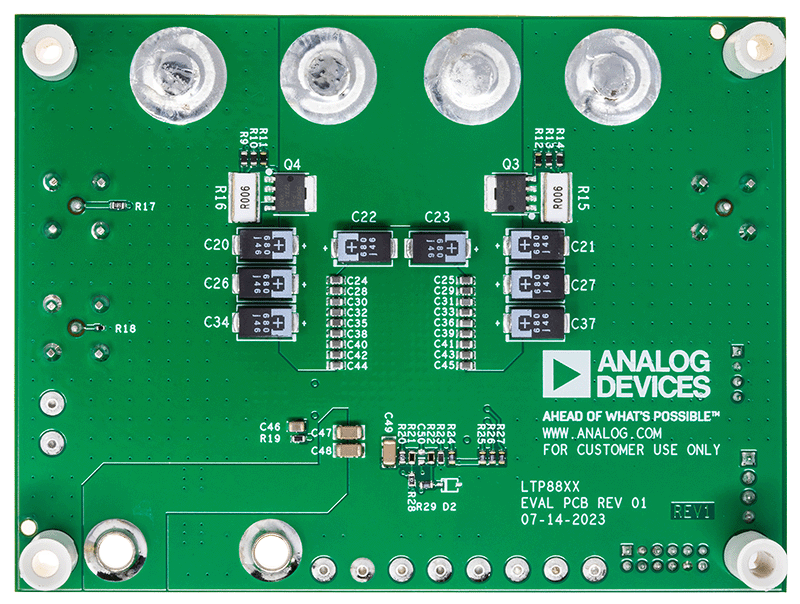

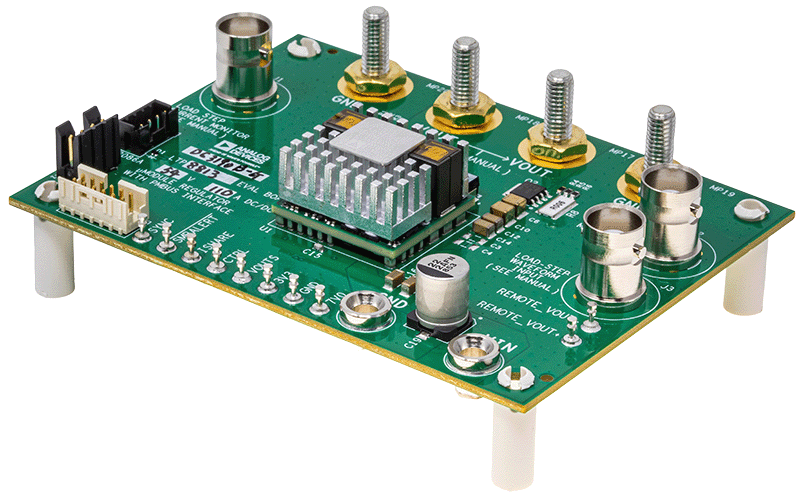

DC3190B-Gは、LTP8813（45V～65Vの入力範囲を備えた大電流、高密度、高効率のオープンフレームμModule®（マイクロモジュール）レギュレータ）のデモ回路です。DC3190B-Gボードは、デジタル・パワー・システム・マネージメント（PSM）によって54V配電アーキテクチャからマイクロプロセッサに3.3Vの電圧を供給するLTP8813 μModuleレギュレータを搭載しています。DC3190B-Gボードの最大連続出力電流は110Aで、最大過渡出力電流は140Aです。詳細については、LTP8813のデータシートを参照してください。
DC3190B-Gは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。DC3190B-Gの幅広いPSM機能を最大限に活用するには、LTpowerPlay®グラフィカル・ユーザ・インターフェース（GUI）ソフトウェアをPCにダウンロードし、アナログ・デバイセズのDC1613A（I2C／システム・マネージメント・バス（SMBus）／パワー・マネージメント・バス（PMBus）ドングル）を使用してDC3190B-Gボードに接続します。
LTpowerPlayを使用すると、部品をオンザフライで再設定し、その設定を電子的に消去可能なプログラマブル読出し専用メモリ（EEPROM）に保存できます。また、電圧、電流、温度、フォルト・ステータスの遠隔測定も表示できます。
