特長
- フル機能昇降圧スイッチ・モード電源
- 広い入力電圧範囲：3V～36V
- 広い出力電圧範囲：1V～36V
- 6VIN時に12V/0.8Aの出力
- 12VIN時に12V/1.5Aの出力
- 36VIN時に12V/1.5Aの出力
- 内蔵の三端子コンデンサとスペクトラム拡散による優れたEMI性能
- CISPR25クラス5の制限に準拠（データシートの図25を参照）
- 外付け周波数同期機能付きの300kHz～2MHz固定スイッチング周波数
- 調整可能な出力電流制限
- 出力電流モニタリング
- RoHS準拠パッケージ
- BGAパッケージ：6.25mm × 6.25mm × 2.22mm
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTM8083は、36VINのμModule®昇降圧レギュレータです。パッケージには、スイッチング・コントローラ、パワー・スイッチ、インダクタ、サポート部品が含まれています。設計を完了するのに必要なのは、出力電圧と動作周波数を設定するための抵抗と、入出力コンデンサのみです。LTM8083は3V～36Vの入力電圧範囲で動作し、出力電圧を1V～36Vの範囲で調整できるほか、動作領域間のシームレスな低ノイズの転送機能と、外付け検出抵抗を通じた入出力両方での平均電流の制御機能が備わっています。
薄型パッケージにより、PC基板底部の未使用スペースを高密度点の負荷レギュレーションのために活用できます。LTM8083は熱強化型のコンパクトなオーバーモールド・ボール・グリッド・アレイ（BGA）パッケージを採用しており、標準的な表面実装装置による自動アセンブリに適しています。LTM8083はRoHS準拠です。
アプリケーション
- バッテリ駆動デバイス
- 試験装置および計測装置
- 産業用制御
- ソーラー・パワーによる電圧レギュレータ
- ソーラー・パワーによるバッテリ充電
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8083
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
934.55 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM8083EY#PBF |
49-Lead BGA (6.25mm x 6.25mm x 2.22mm)
|
|
|
| LTM8083IY#PBF |
49-Lead BGA (6.25mm x 6.25mm x 2.22mm)
|
|
- LTM8083EY#PBF
- ピン／パッケージ図
-
49-Lead BGA (6.25mm x 6.25mm x 2.22mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8083IY#PBF
- ピン／パッケージ図
-
49-Lead BGA (6.25mm x 6.25mm x 2.22mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8083EY#PBF
製造中
LTM8083IY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8083EY#PBF
製造中
LTM8083IY#PBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

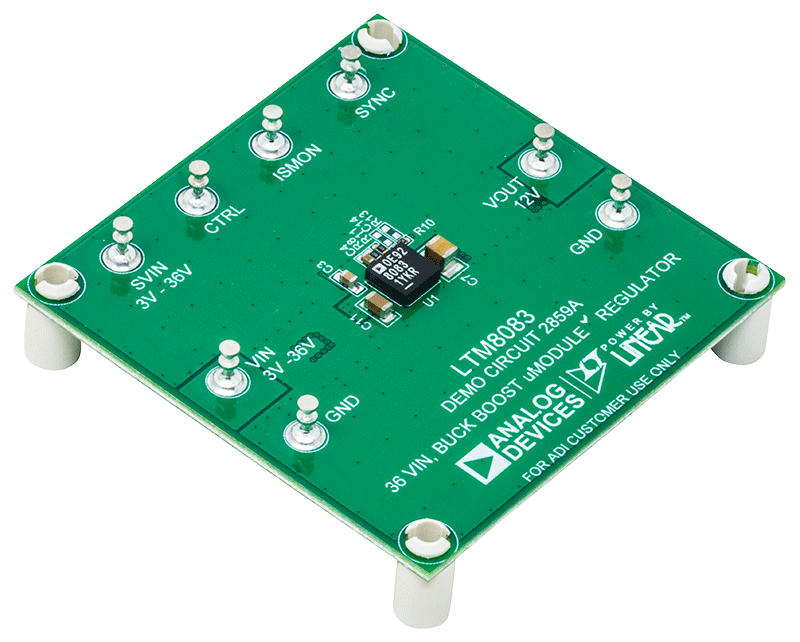

DC2859A
LTM8083デモ用ボード | 3VIN～36VIN、12VOUT（1.5A昇降圧μModuleレギュレータ使用時）
製品の詳細
デモ回路2859Aは、LTM8083を備えた昇降圧DC/DCコンバータです。その入力電圧範囲は3V～36Vであり、12～36VINで1.5A*、6VINで0.8A、3VINで0.25Aの12V電流を出力できます。
LTM8083のデータシートには、動作およびアプリケーションなどデバイスの詳細がすべて記載されています。DC2859Aを使用または変更する前に、このデモ・マニュアルと併せてデータシートを参照してください。
主な特長
- 外部同期用のSYNC入力
- 電流制限閾値を調整するためのCTRL入力
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
