LTM8023

2A、36V DC/DC 降圧μModuleレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$9.36
特長
  • 完全な降圧スイッチモード電源
  • 広い入力電圧範囲:3.6V~36V
  • 出力電流:2A
  • 出力電圧範囲:0.8V~10V
  • 選択可能なスイッチング周波数:200kHz~2.4MHz
  • 電流モード制御
  • プログラム可能なソフトスタート
  • SnPb仕上げ(BGA)またはRoHS準拠の仕上げ(LGAおよびBGA)

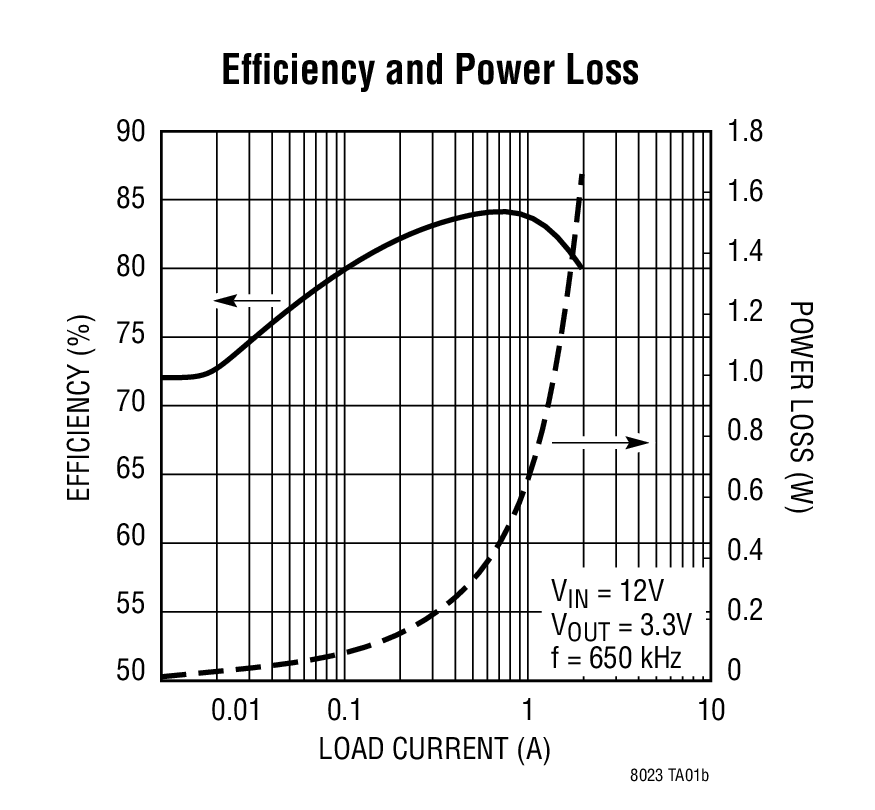

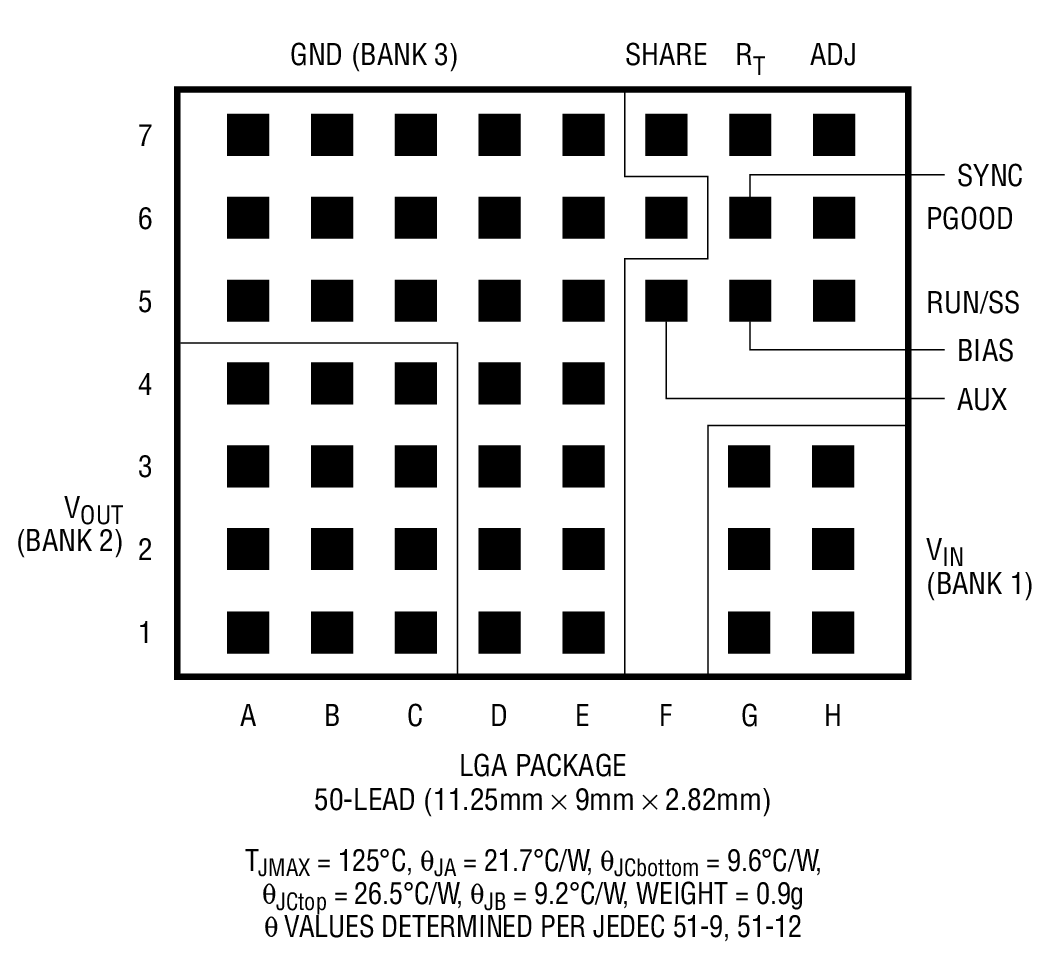

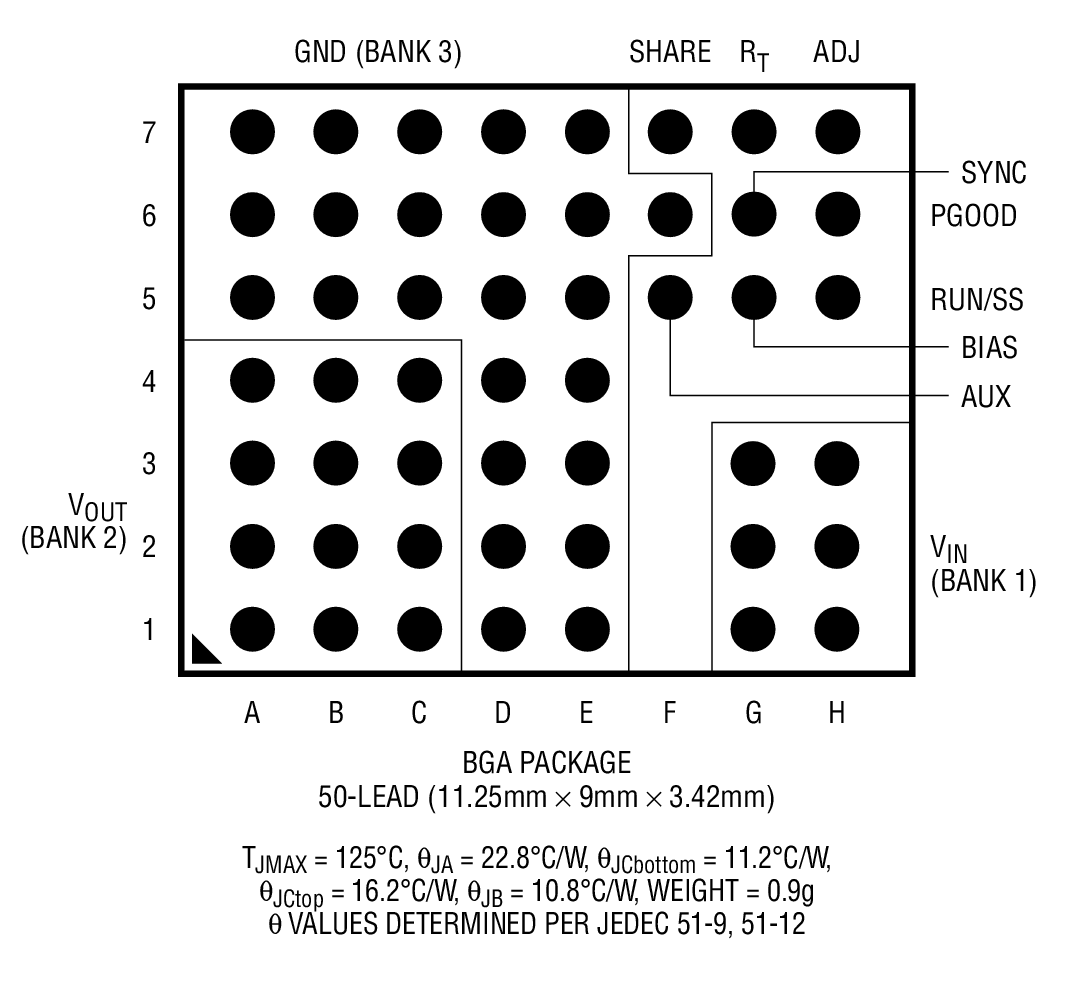

  • 高さの低い小型の表面実装LGA(9mm × 11.25mm × 2.82mm)およびBGA (9mm × 11.25mm × 3.42mm)パッケージ
製品概要
show more Icon

LTM8023は完全な2A降圧DC/DC電源で、スイッチング・コントローラ、パワー・スイッチ、インダクタ、全てのサポート部品をパッケージに搭載しています。LTM8023は3.6V~36Vの入力電圧範囲で動作し、0.8V~10Vの出力電圧と200kHz~2.4MHzのスイッチング周波数をそれぞれ1本の抵抗で設定可能です。設計を完了するために必要なのは、入力と出力のバルク・フィルタ・コンデンサだけです。

高さの低いパッケージなので、プリント回路基板裏面の未使用スペースを利用して、高密度のポイントオブロード・レギュレーションが可能です。

LTM8023は熱特性が改善された高さの低い小型のオーバーモールドLGAおよびBGAパッケージで供給され、標準的な表面実装装置による自動アセンブリに適しています。LTM8023は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • 自動車用バッテリのレギュレーション
  • 携帯型製品の電源
  • 分散電源のレギュレーション
  • 産業用電源
  • ACアダプタ・トランスのレギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$9.36

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8023EV#PBF
  • HTML
  • HTML
LTM8023EY#PBF
  • HTML
  • HTML
LTM8023IV#PBF
  • HTML
  • HTML
LTM8023IY
  • HTML
  • HTML
LTM8023IY#PBF
  • HTML
  • HTML
LTM8023MPV#PBF
  • HTML
  • HTML
LTM8023MPY
  • HTML
  • HTML
LTM8023MPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8023EV#PBF

製造中

LTM8023EY#PBF

製造中

LTM8023IV#PBF

製造中

LTM8023IY

製造中

LTM8023IY#PBF

製造中

LTM8023MPV#PBF

製造中

LTM8023MPY

製造中

LTM8023MPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8023EV#PBF

製造中

LTM8023EY#PBF

製造中

LTM8023IV#PBF

製造中

LTM8023IY

製造中

LTM8023IY#PBF

製造中

LTM8023MPV#PBF

製造中

LTM8023MPY

製造中

LTM8023MPY#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8023EV#PBF

製造中

LTM8023EY#PBF

製造中

LTM8023IV#PBF

製造中

LTM8023IY

製造中

LTM8023IY#PBF

製造中

LTM8023MPV#PBF

製造中

LTM8023MPY

製造中

LTM8023MPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8023EV#PBF

製造中

LTM8023EY#PBF

製造中

LTM8023IV#PBF

製造中

LTM8023IY

製造中

LTM8023IY#PBF

製造中

LTM8023MPV#PBF

製造中

LTM8023MPY

製造中

LTM8023MPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1195A

LTM8023 Demo Board | 36V, 2A Step-Down µModule Regulator

zoom

DC1195A

LTM8023 Demo Board | 36V, 2A Step-Down µModule Regulator

LTM8023 Demo Board | 36V, 2A Step-Down µModule Regulator

製品の詳細

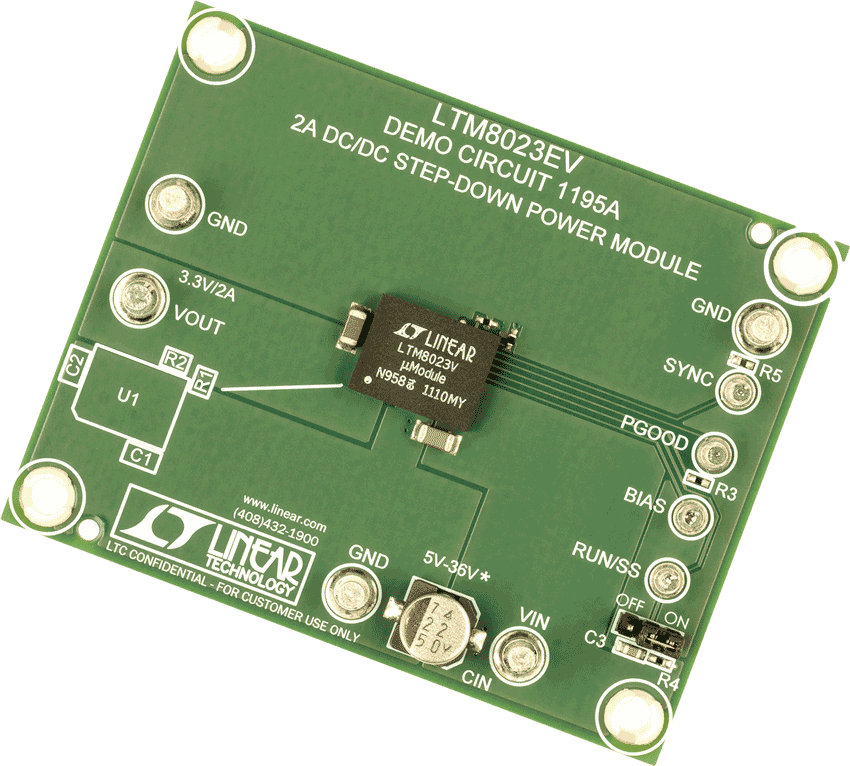

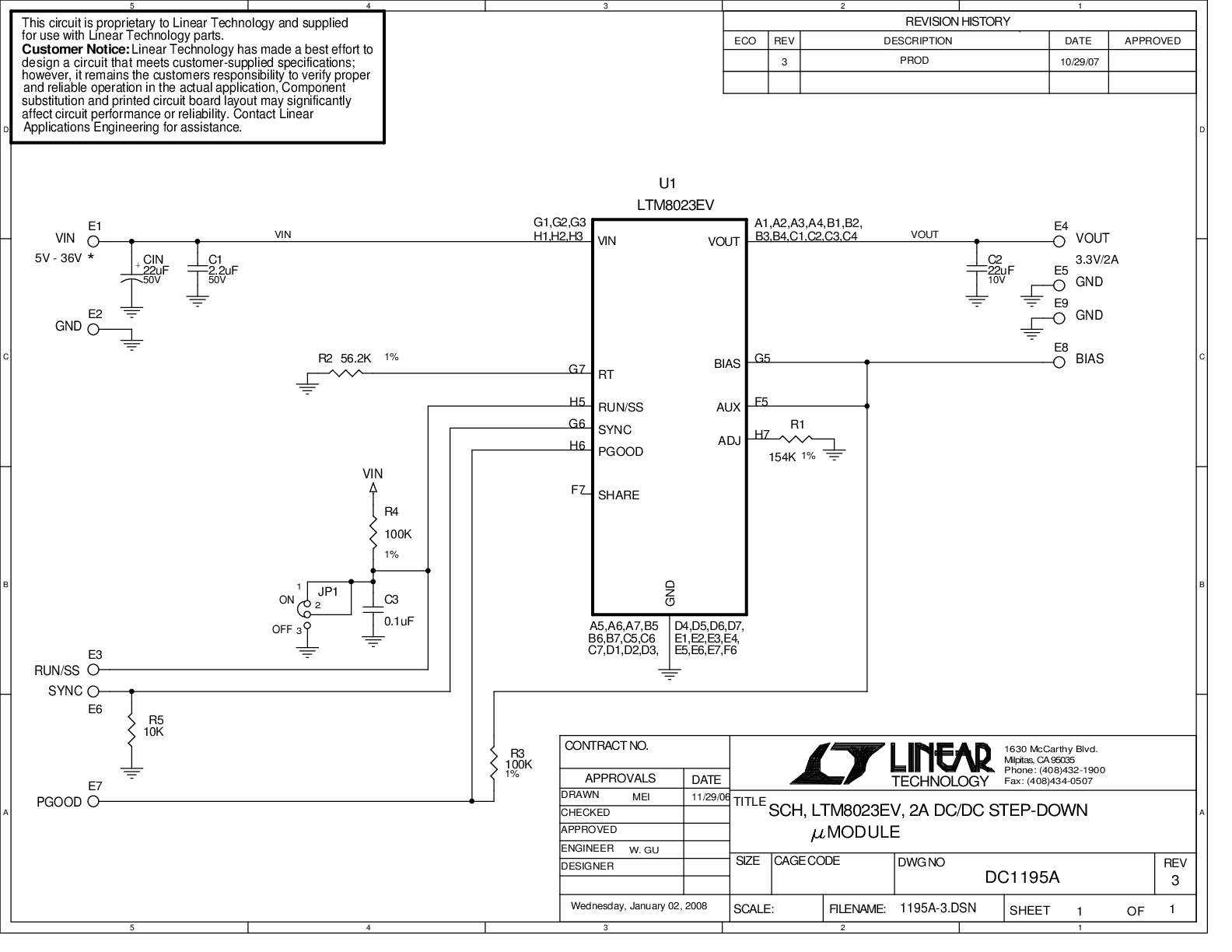

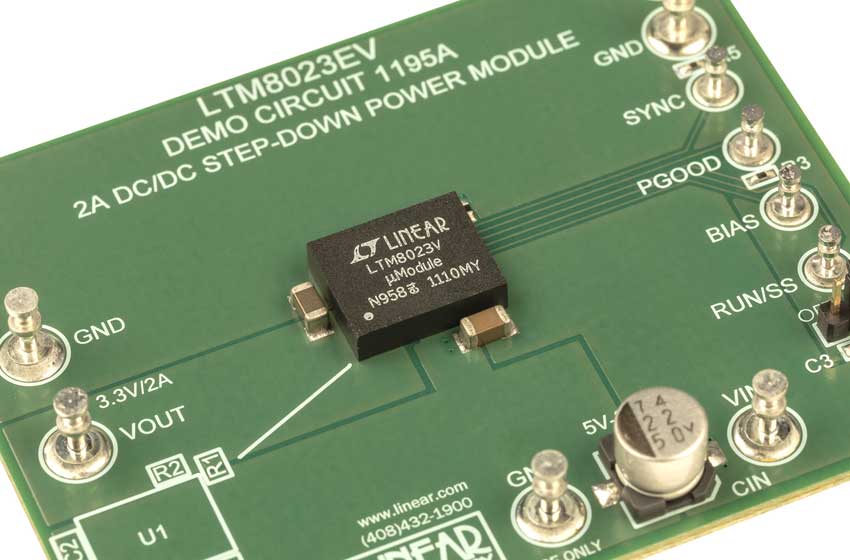

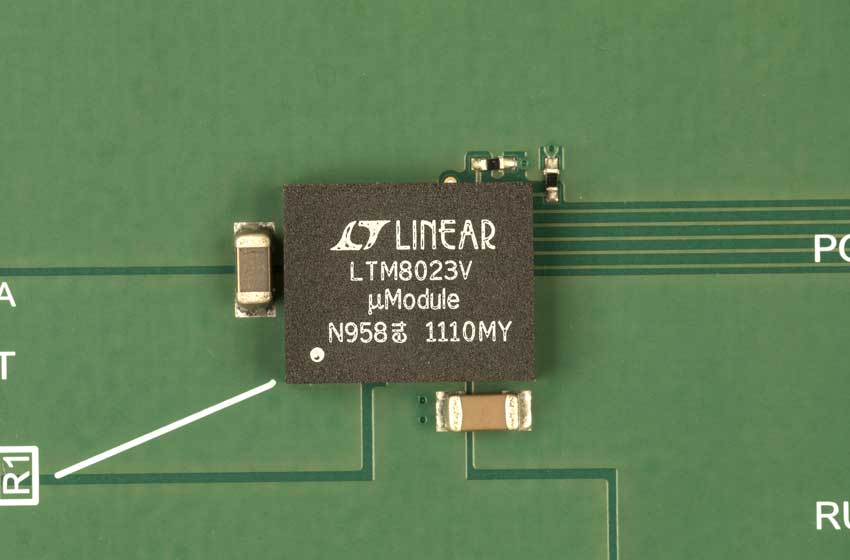

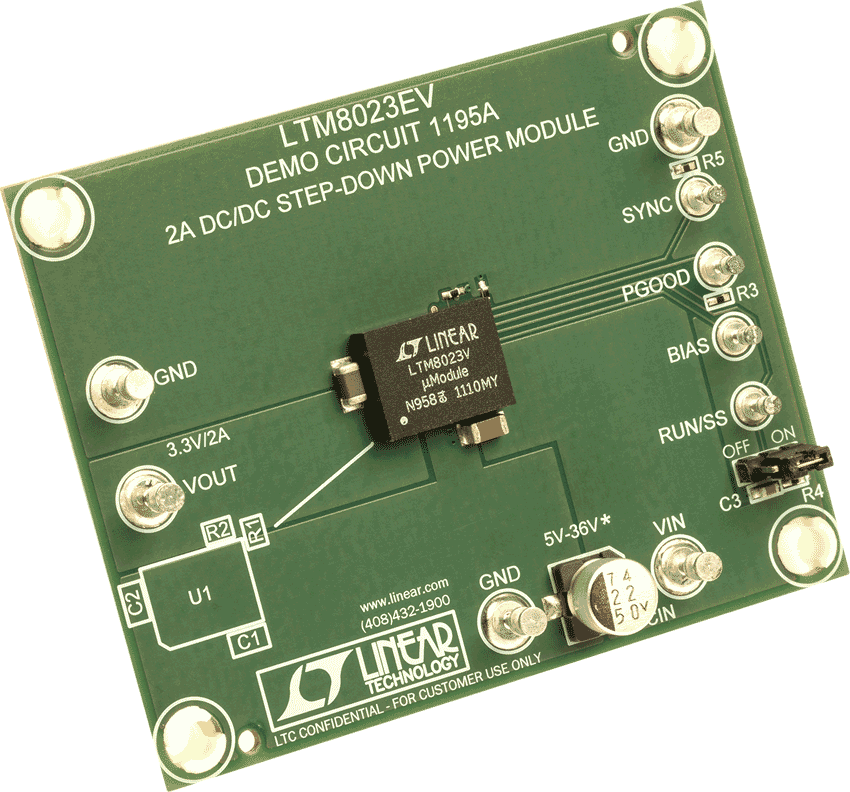

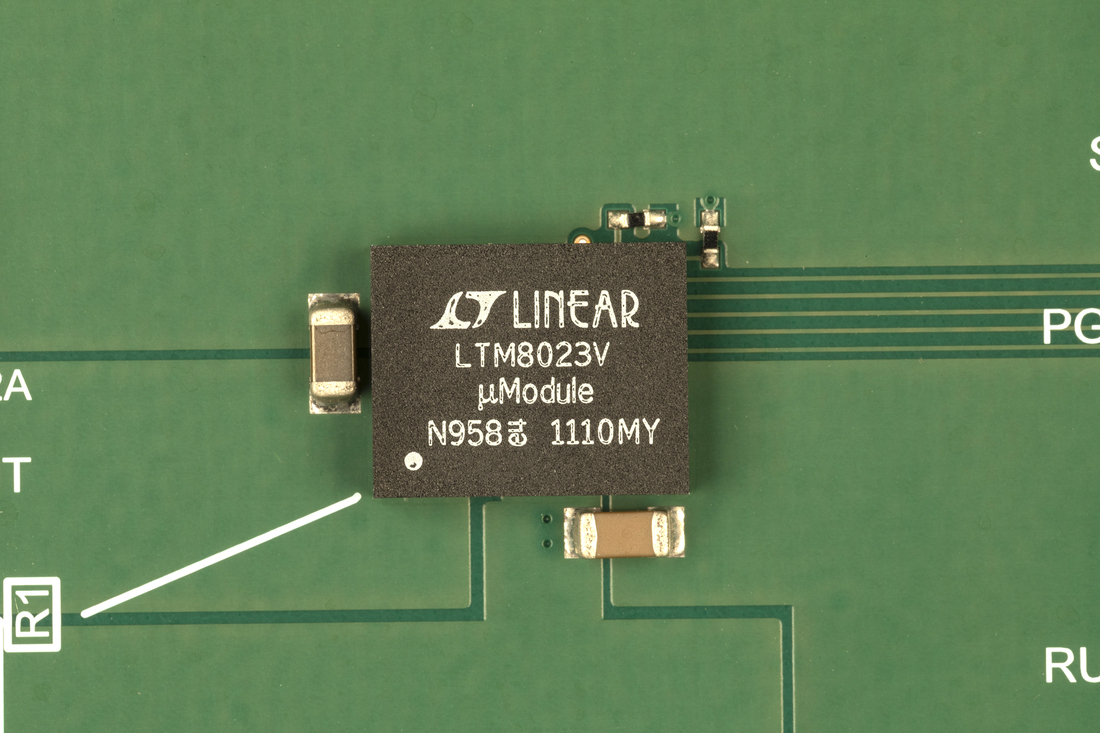

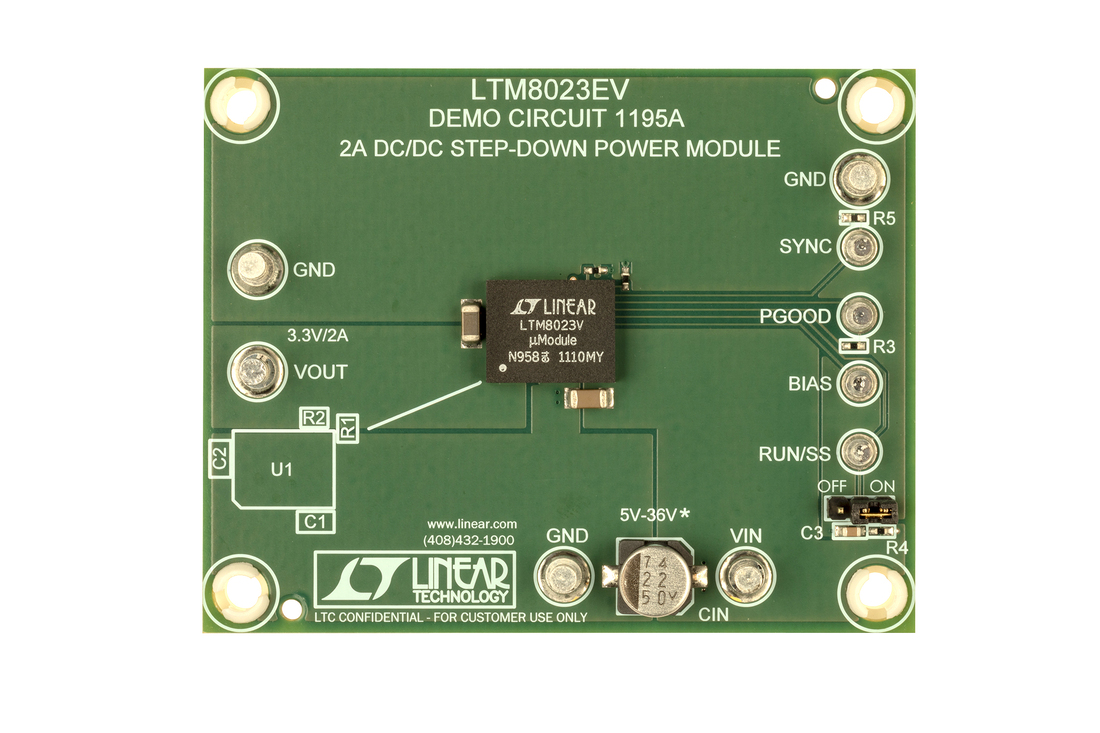

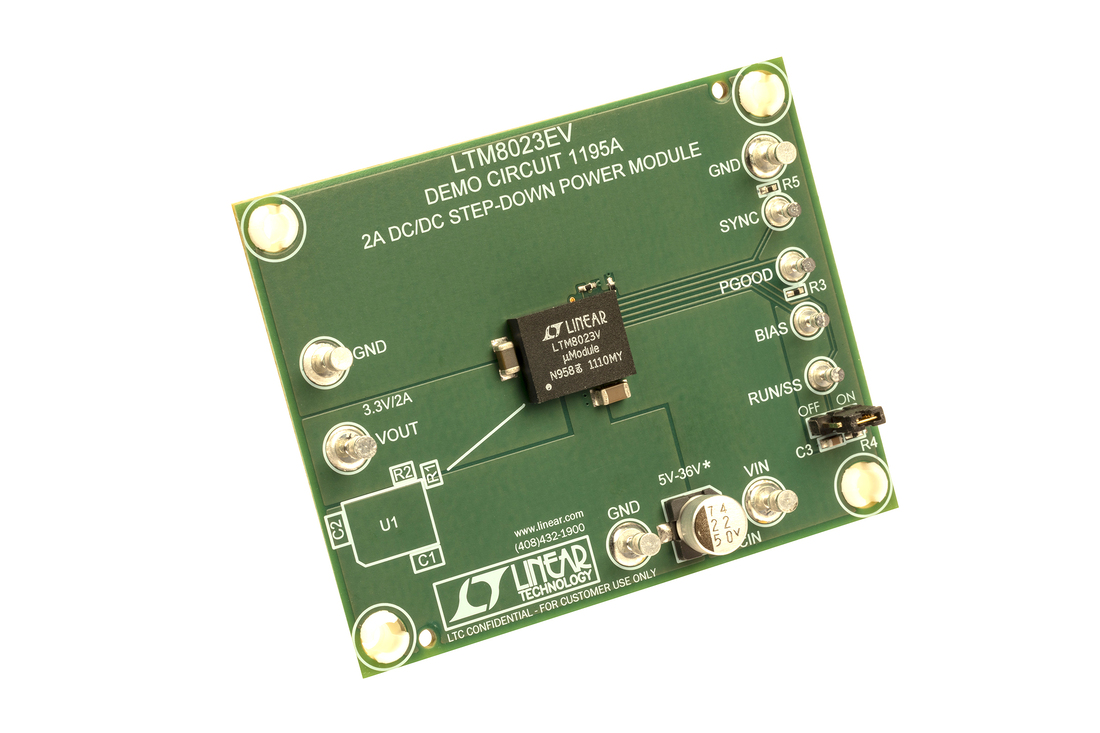

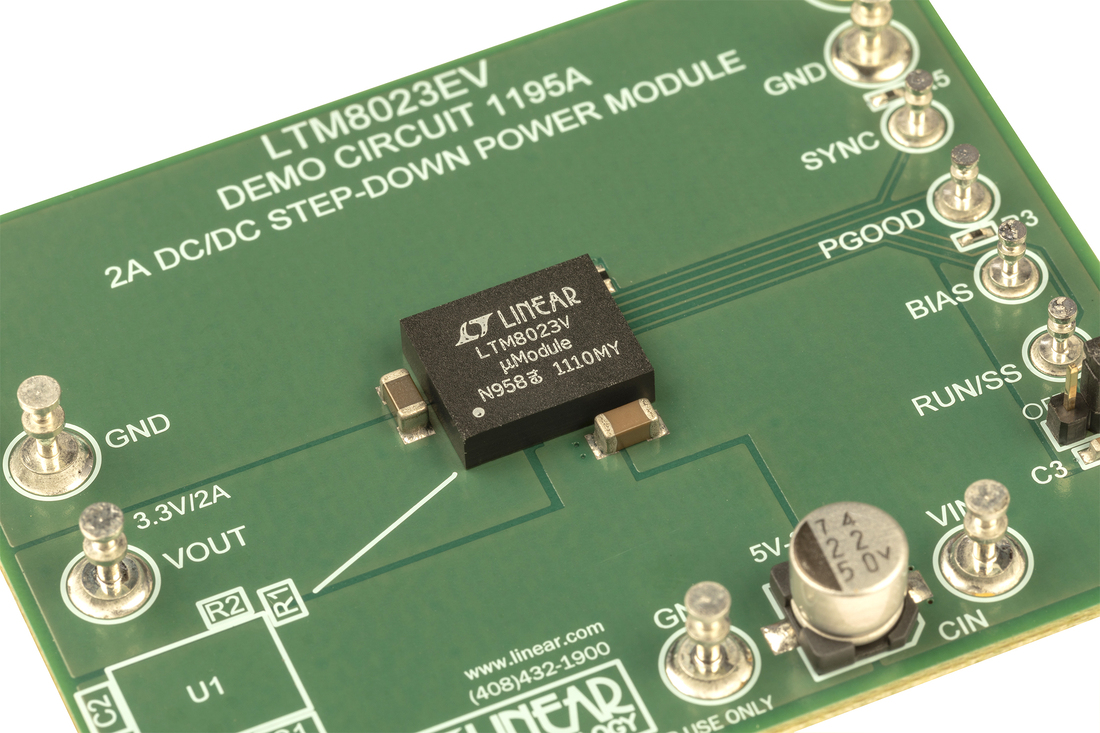

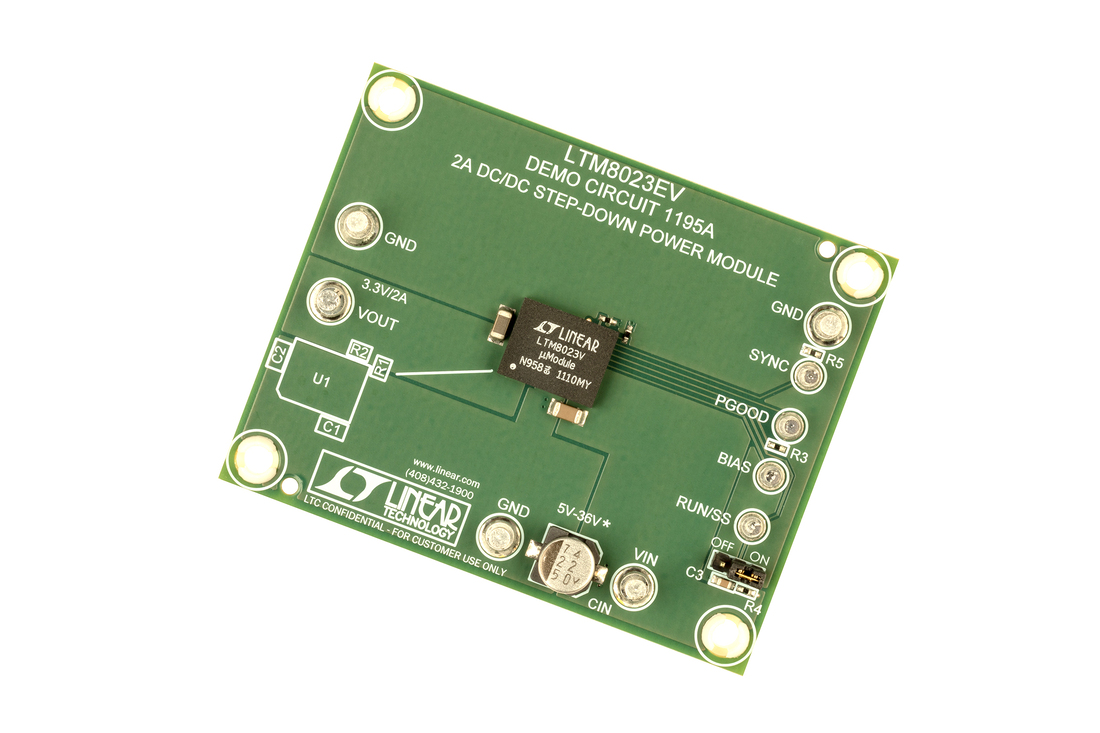

Demonstration circuit 1195 features the LTM8023, a step-down regulator preconfigured to deliver 3.3V at up to 2A from a 5V to 36V input supply. The LTM8023 is a step-down converter, so minimum amount of headroom is required to keep the output in regulation. In addition, the input voltage required to turn on is higher than that required to run (see Minimum Input Voltage section in the data sheet for detail). The optional Burst Mode® operation of LTM8023 supports high efficiency and low output ripple at light load conditions.
