LTM8008

72V入力、6出力DC/DC SEPIC µModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
機能
  • 1個のSEPICコンバータと6個のリニア・レギュレータ
  • 広い入力電圧範囲: 3V~72V、6Vで起動
  • 広い動作温度: –40°C~150°C (Hグレード)
  • 電流モード制御により、優れた過渡応答を実現
  • 1本の外付け抵抗でプログラム可能な動作周波数: 100kHz~1MHz
  • 外部クロックに同期可能
  • ヒステリシスを備えた、プログラム可能な入力低電圧ロックアウト
  • プログラム可能なソフトスタート

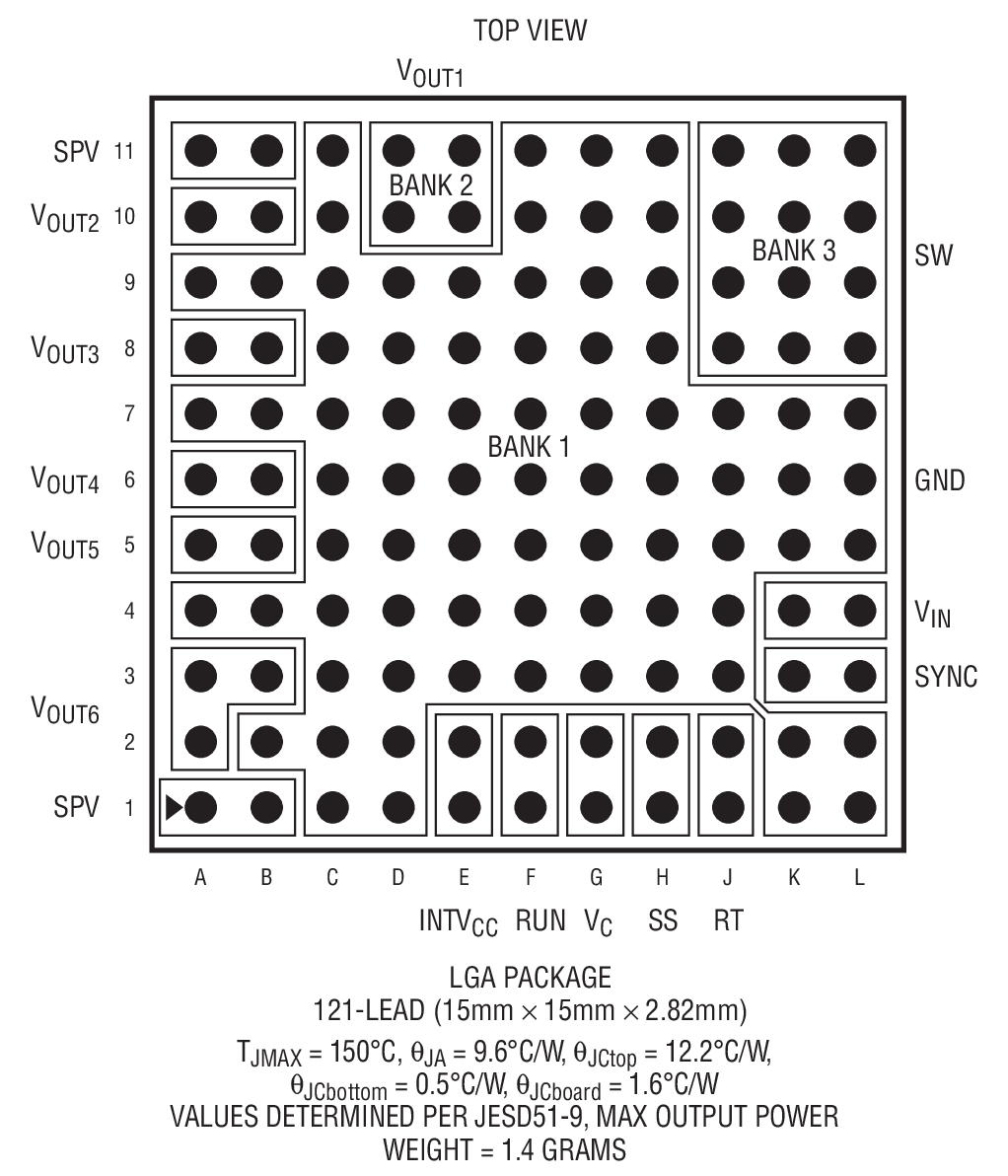

  • 小型15mm × 15mm × 2.82mm LGAパッケージ
製品概要
show more Icon

LTM8008は6個のポスト・レギュレータを備えた72V入力のµModule® SEPIC コンバータです。このSEPICコントローラは固定周波数電流モード・アーキテクチャを採用しているので、広範囲の電源電圧と出力電圧にわたって安定して動作します。また、ソフトスタート機能と周波数フォールドバック機能により、起動時や出力短絡時にインダクタ電流を制限することができます。

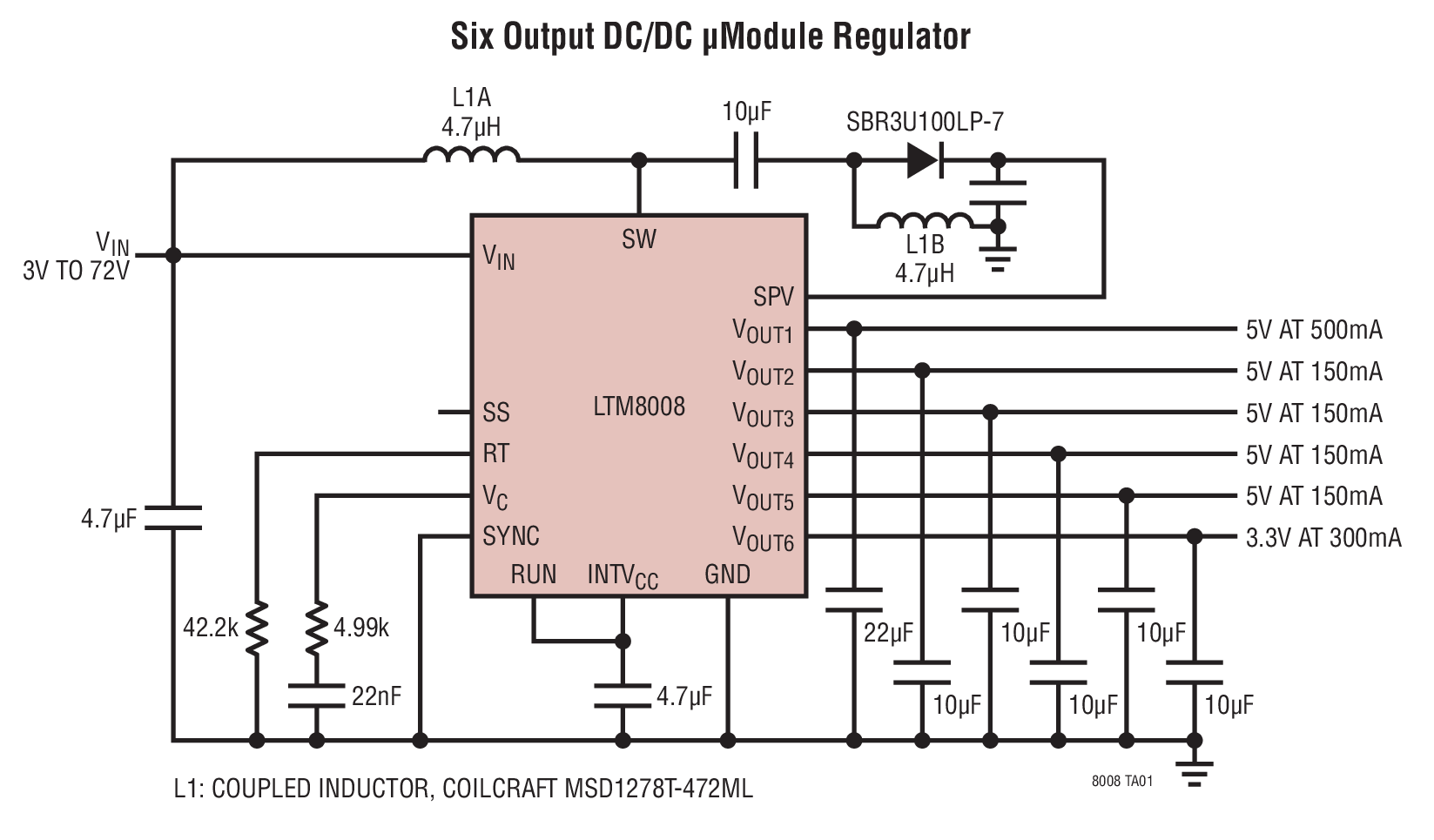

また、LTM8008はポスト・レギュレーション用に6個の高性能な固定出力LDO(5V/500mA出力が1個、3.3V /300mA出力が1個、5V/150mA出力が4個)を搭載しています。最適な効率を達成するため、SEPICコントローラの出力は内部で5.6Vに設定されています。SEPICコンバータはこれらの出力を供給する他に、最大で500mAの追加電流をシステム負荷に供給できます。

LTM8008は熱特性が改善された小型(15mm × 15mm)で高さの低い(2.82mm)オーバーモールド LGAパッケージで供給され、標準の表面実装装置による自動アセンブリに適しています。LTM8008は鉛フリーで、RoHSに準拠しています。


アプリケーション

  • 車載用コンバータ
  • 産業用コンバータ
  • テレコム用電源
