特長
- 設定可能な5つのLDOアレイを備えた総合的な降圧スイッチ・モード電源
- 降圧スイッチング電源
- 調整可能な10%精度の出力電流制限
- 定電流、定電圧動作
- 広い入力電圧範囲：6V～36V
- 出力電圧範囲：1.2V～24V
- 設定可能な出力LDOアレイ
- 並列接続可能な5つの1.1A出力
- 出力は0V～24Vの範囲で調整可能
- 低出力ノイズ：90μVRMS（100Hz～1MHz）
- 15mm × 15mm × 3.42mmの表面実装型BGAパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTM8001は、5出力の設定可能なLDOアレイを備えた36V入力の5A降圧μModule®レギュレータです。LTM8001降圧レギュレータは、6V～36Vの入力電圧範囲で動作し、1.2V～24Vの出力電圧範囲をサポートします。降圧レギュレータの後段には5つの1.1Aリニア・レギュレータ・アレイがあり、この出力を並列に接続してさまざまな負荷の組み合わせに適応させることができます。これらのLDOのうち3つは降圧レギュレータの出力に接続されていますが、残りの2つは専用ではない入力にまとめて接続されています。
高さの低いパッケージ（3.42mm）なので、プリント回路基板裏面の未使用スペースを利用して、高密度のポイントオブロード・レギュレーションに使用できます。LTM8001は、熱特性の改善された、小型（15mm × 15mm）で高さの低い（3.42mm）オーバーモールド・ボール・グリッド・アレイ（BGA）パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8001は、SnPb（BGA）またはRoHS準拠の端子仕上げで供給されます。
アプリケーション
- FPGA、DSP、ASIC、およびマイクロプロセッサの電源
- サーバおよび記憶装置
- RFトランシーバ
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8001
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
ユーザ・ガイド
-
データシート
-
情報
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
41.87 K
ユーザ・ガイド
1
238.00K
情報
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM8001EY#PBF |
121-Lead BGA (15mm x 15mm x 3.42mm)
|
|
|
| LTM8001IY |
121-Lead BGA (15mm x 15mm x 3.42mm)
|
|
|
| LTM8001IY#PBF |
121-Lead BGA (15mm x 15mm x 3.42mm)
|
|
|
| LTM8001MPY |
121-Lead BGA (15mm x 15mm x 3.42mm)
|
|
|
| LTM8001MPY#PBF |
121-Lead BGA (15mm x 15mm x 3.42mm)
|
|
- LTM8001EY#PBF
- ピン／パッケージ図
-
121-Lead BGA (15mm x 15mm x 3.42mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8001IY
- ピン／パッケージ図
-
121-Lead BGA (15mm x 15mm x 3.42mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8001IY#PBF
- ピン／パッケージ図
-
121-Lead BGA (15mm x 15mm x 3.42mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8001MPY
- ピン／パッケージ図
-
121-Lead BGA (15mm x 15mm x 3.42mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8001MPY#PBF
- ピン／パッケージ図
-
121-Lead BGA (15mm x 15mm x 3.42mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8001EY#PBF
製造中
LTM8001IY
製造中
LTM8001IY#PBF
製造中
LTM8001MPY
製造中
LTM8001MPY#PBF
製造中
3 16, 2021
- 21_0057
LTM8001 Datasheet Change
LTM8001EY#PBF
製造中
LTM8001IY
製造中
LTM8001IY#PBF
製造中
LTM8001MPY
製造中
LTM8001MPY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8001EY#PBF
製造中
LTM8001IY
製造中
LTM8001IY#PBF
製造中
LTM8001MPY
製造中
LTM8001MPY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8001EY#PBF
製造中
LTM8001IY
製造中
LTM8001IY#PBF
製造中
LTM8001MPY
製造中
LTM8001MPY#PBF
製造中
3 16, 2021
- 21_0057
LTM8001 Datasheet Change
LTM8001EY#PBF
製造中
LTM8001IY
製造中
LTM8001IY#PBF
製造中
LTM8001MPY
製造中
LTM8001MPY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8001EY#PBF
製造中
LTM8001IY
製造中
LTM8001IY#PBF
製造中
LTM8001MPY
製造中
LTM8001MPY#PBF
製造中
評価用キット 1
DC1818A
LTM8001EY Demo Board | 5A Buck µModule Regulator, 6V ≤ VIN ≤ 36V, VOUT = Up to 5-Output Configurable LDO Array
製品の詳細

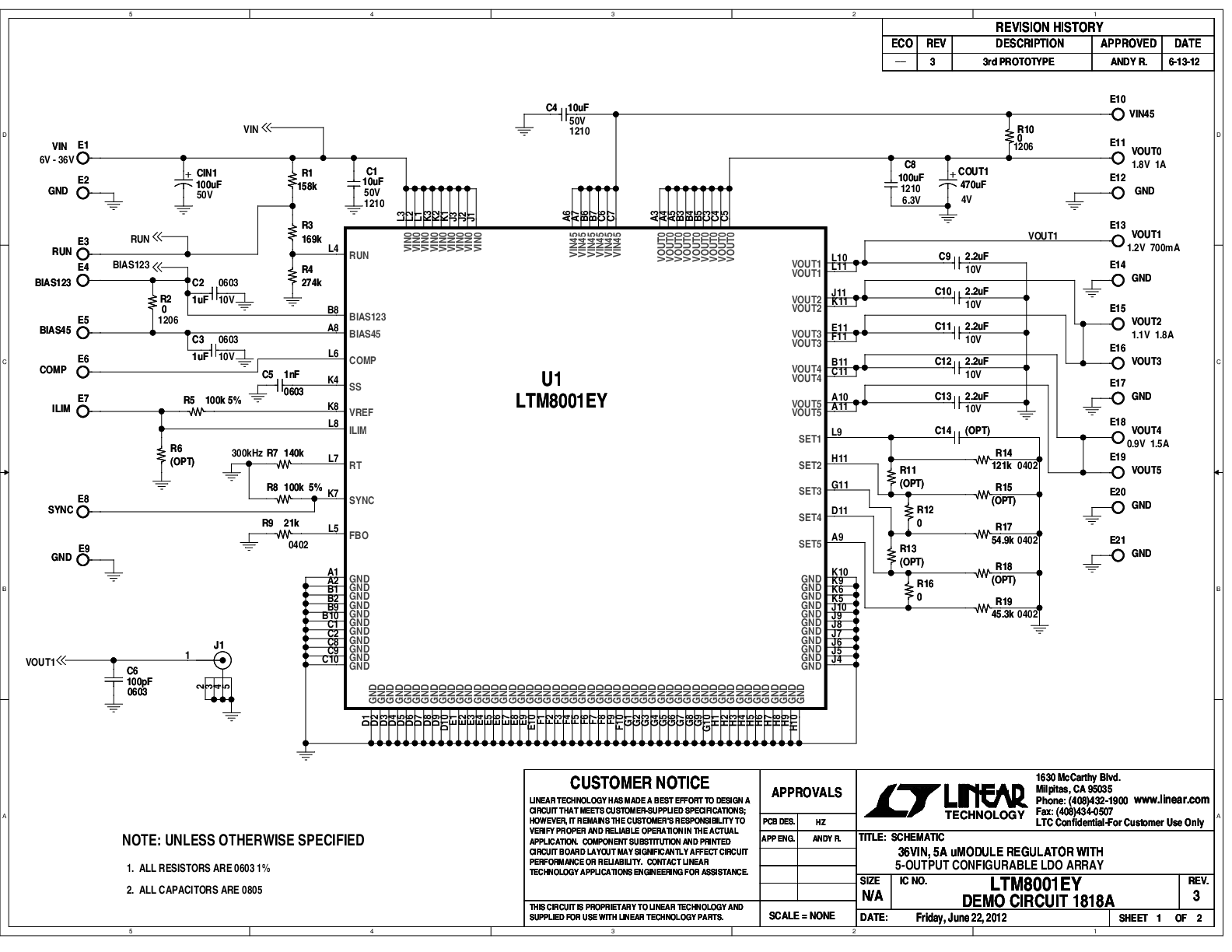

Demo circuit 1818A features the LTM8001 μModule regulator that includes a 5A switching regulator and an array of five 1.1A low noise LDOs. The demo board operates from a 6V to 36V input and is configured so the switching regulator provides an output that also powers the LDOs. The LDOs in turn provide three outputs – one from a single LDO and two outputs each formed by paralleling two LDOs together.
