LTM4651

新規設計に推奨

EN55022B準拠の58V、24W反転出力DC/DC μModuleレギュレータ

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 完全な低EMIスイッチ・モード電源
  • EN55022クラスB準拠
  • 広い入力電圧範囲：3.6V～58V
  • 出力電流：最大4A
    • VIN = 12V、VOUT = –24V 時の出力：24W、PLOSS = 5W、TA = 60℃、tRISE = 60℃、200LFM
  • 出力電圧範囲：–26.5V ≤ VOUT– ≤ –0.5V
    • 安全動作領域：VIN＋|VOUT–| ≤ 58V
      入力、負荷、温度の全範囲（–40℃～125℃）での全DC出力電圧誤差：±1.67%
  • 複数のLTM4651による並列接続および電流分担
  • 固定周波数電流モード制御
  • 周波数同期範囲：250kHz～3MHz
  • パワーグッド・インジケータとプログラム可能なソフトスタート
  • 過電流/ 過電圧/ 過熱保護
  • 15mm×9mm×5.01mm BGAパッケージ

LTM4651は、超低ノイズの58V、24W DC/DC μModule® 反転型構成レギュレータです。このモジュールは正の入力電源電圧（VIN）を基にして負の出力電圧（VOUT–）を安定化します。また、EN55022の放射妨害波要件を満たす目的で設計されています。標準的なフィルタ部品を追加することにより、伝導性放射要件を満たすことができます。スイッチング・コントローラ、パワーMOSFET、インダクタ、フィルタ、および周辺部品をパッケージに搭載しています。

LTM4651は、VOUT–を–0.5V ～–26.5Vの範囲内の値に安定化することができます。ただし、その入力電圧と出力電圧がLTM4651の安全動作領域条件（VIN＋|VOUT–| ≤ 58V）を満たすことが前提です。250kHz～3MHzのスイッチング周波数範囲がサポートされており（デフォルト値は400kHz）、モジュールは外部クロックに同期することができます。

LTM4651は反転構成のレギュレータであるにもかかわらず、RUN、PGOOD、またはCLKINピンと接続するのにレベルシフト回路が必要ありません。これらのピンはGNDを基準にしています。

LTM4651は、端子仕上げがSnPbまたはRoHS準拠の15mm×9mm×5.01mm BGAパッケージで供給されます。


アプリケーション

  • 航空電子工学機器、産業用制御機器、テスト機器
  • ビデオ、画像処理、計測器
  • 48V通信機器用電源およびネットワーク用電源
  • RFシステム
LTM4651
EN55022B準拠の58V、24W反転出力DC/DC μModuleレギュレータ
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTM4651

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTM4651
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC2328A

LTM4651 Demo Board | EN55022B Compliant 58V, 24W Inverting-Output DC/DC μModule Regulator

今すぐ購入 詳細を表示

製品詳細

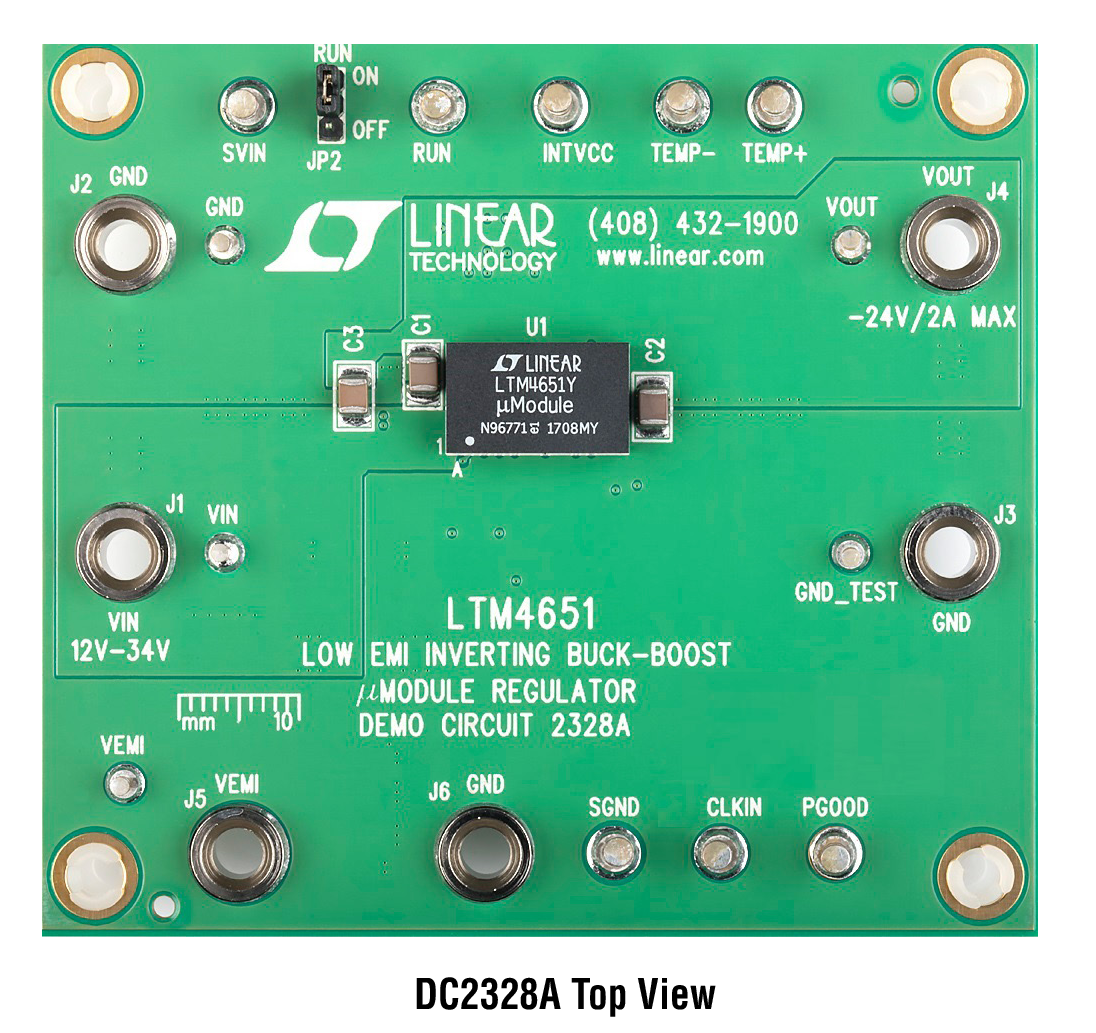

Demonstration circuit 2328A is an inverting buck-boost converter with 12V to 34V input voltage, –24V output voltage and max 2A output current capability, which features the LTM4651Y. The LTM4651 is an ultralow noise, 58V, 24W inverting-topology DC/DC µModule regulator. It is designed to meet the radiated emissions requirement of EN55022B. A switching frequency range of 250kHz to 3MHz is supported and the module can synchronize to an external clock. The LTM4651 data sheet must be read in conjunction with this demo manual prior to working on or modifying demo circuit DC2328A.






DC2328A
LTM4651 Demo Board | EN55022B Compliant 58V, 24W Inverting-Output DC/DC μModule Regulator
DC2328A
