特長
- 独立した3つの高効率レギュレータ・チャネル
- IOUT1,2 = 5A、IOUT3 = 4A
- 入力電圧範囲：4.75V～28V
- チャネルごとに独立したVIN
- VOUT1,2の電圧範囲：0.8V～5.5V
- VOUT3の電圧範囲：0.8V～13.5V
- 全DC出力電圧誤差：最大±1.5%
- 電流モード制御/高速トランジェント応答
- 周波数同期
- 出力過電圧保護および過電流保護
- 電流分担によるPolyPhase®動作
- 汎用の温度モニタ
- ソフトスタート/電圧トラッキング
- パワーグッド・モニタ
- SnPb仕上げまたはRoHS準拠の仕上げ
- 15mm × 15mm × 5.01mm BGAパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTM4634は、3つの完全な5A/5A/4A高効率スイッチング・モードDC/DCコンバータを1つの小型パッケージにまとめたデバイスです。スイッチング･コントローラ、パワーFET、インダクタ、およびほとんどの支持部品を内蔵しています。LTM4634は4.75V～28Vの入力電圧範囲で動作し、独立した3つの出力電圧を供給します。VOUT1とVOUT2の可変範囲は0.8V～5.5Vですが、VOUT3の可変範囲は0.8V～13.5Vです。各出力電圧は1本の外付け抵抗により設定されます。
高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。このデバイスは、周波数同期、マルチフェーズ並列動作、ソフトスタート、および出力電圧トラッキングによる電源レールのシーケンシングをサポートしています。
フォルト保護機能には、過電圧保護、過電流保護、および温度モニタが含まれます。この電源モジュールは、省スペースで熱特性が改善された15mm × 15mm × 5.01mm BGAパッケージで供給されます。LTM4634は、SnPb（BGA）またはRoHS準拠の端子仕上げで供給されます。
アプリケーション
- 通信機器、ネットワーク機器、および産業用機器
- 高密度ポイントオブロード電圧レギュレーション
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4634
資料
Filters
1つが該当
-
すべて
-
情報
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
情報
1
HTML
ユーザ・ガイド
1
977.00K
信頼性データ
1
347.53 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品セレクタ・カード 2
プレス・リリース 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM4634EY#PBF |
144-Lead BGA (15mm x 15mm x 5.01mm)
|
|
|
| LTM4634IY |
144-Lead BGA (15mm x 15mm x 5.01mm)
|
|
|
| LTM4634IY#PBF |
144-Lead BGA (15mm x 15mm x 5.01mm)
|
|
- LTM4634EY#PBF
- ピン／パッケージ図
-
144-Lead BGA (15mm x 15mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4634IY
- ピン／パッケージ図
-
144-Lead BGA (15mm x 15mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4634IY#PBF
- ピン／パッケージ図
-
144-Lead BGA (15mm x 15mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 20, 2023
- 23_0180
New Tray Design for BGA Package
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
11 8, 2021
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
9 10, 2021
- 21_0201
LTM4633/LTM4634 Notification of Qualification of New Mold Compound and Substrate Change
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
2 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
7 25, 2019
- 19_0170
Notification of Qualification of New Mold Compound for the LTM4634 µModule Regulator
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 20, 2023
- 23_0180
New Tray Design for BGA Package
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
11 8, 2021
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
9 10, 2021
- 21_0201
LTM4633/LTM4634 Notification of Qualification of New Mold Compound and Substrate Change
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
2 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
7 25, 2019
- 19_0170
Notification of Qualification of New Mold Compound for the LTM4634 µModule Regulator
LTM4634EY#PBF
製造中
LTM4634IY
製造中
LTM4634IY#PBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
デジタル・パワー・システム・マネージメント（PSM）1 |
||||
|
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|||
評価用キット 1

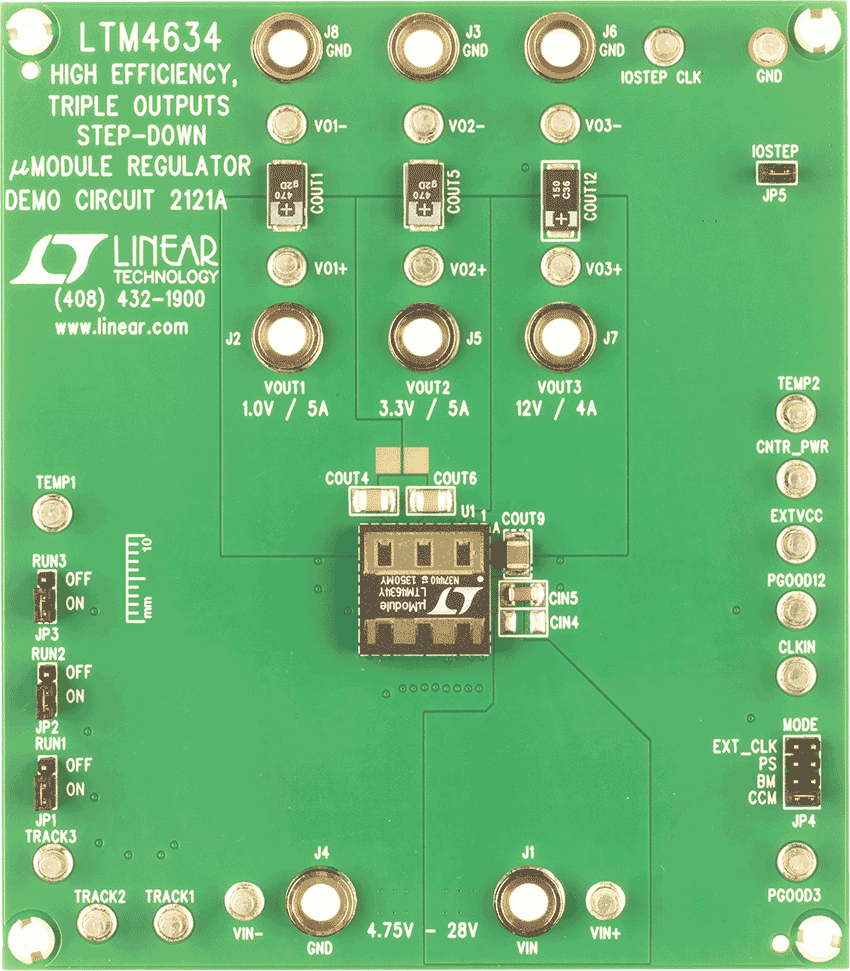

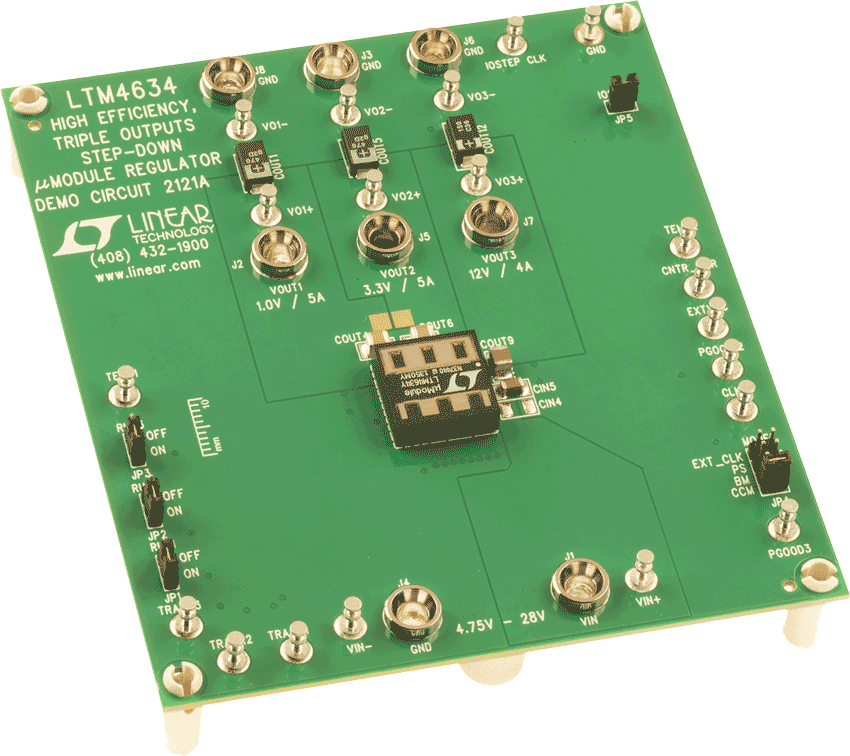

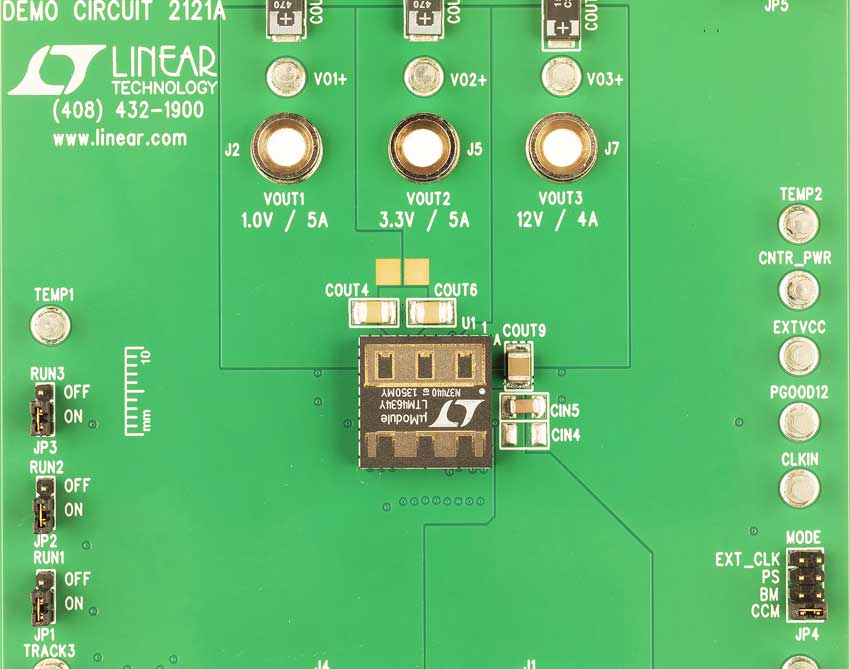

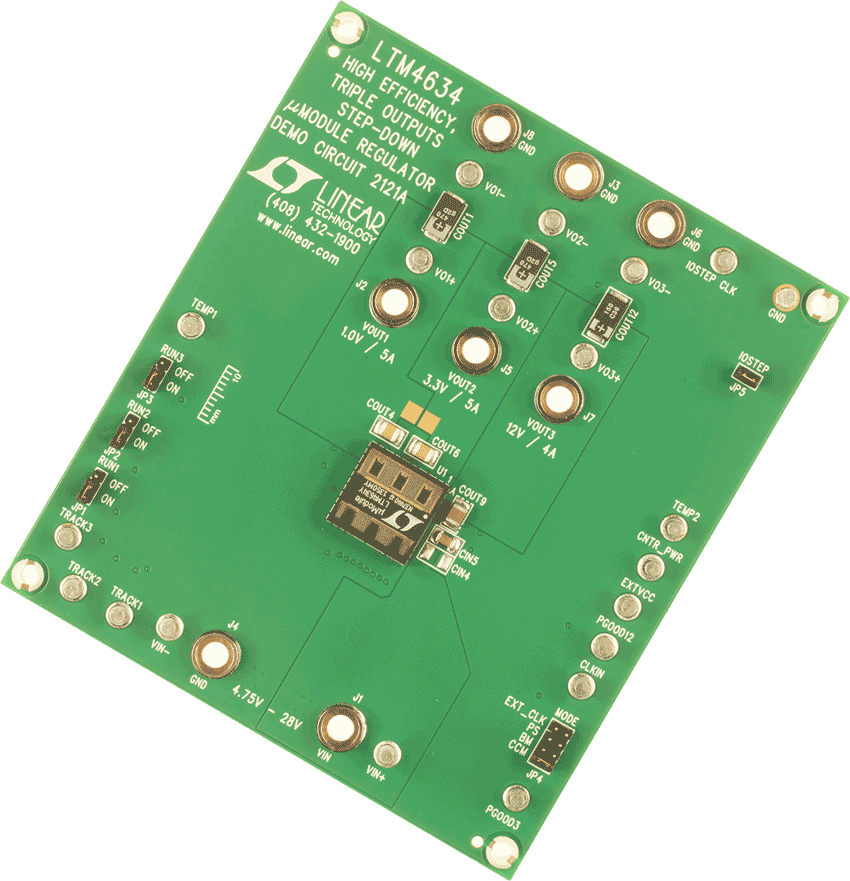

DC2121A
LTM4634 Demo Board | Triple, 4.75V ≤ VIN ≤ 28V, VOUT1/VOUT2 = 0.8V to 5.5V @ 5A, VOUT3 = Up to 13.5V @ 4A
製品の詳細

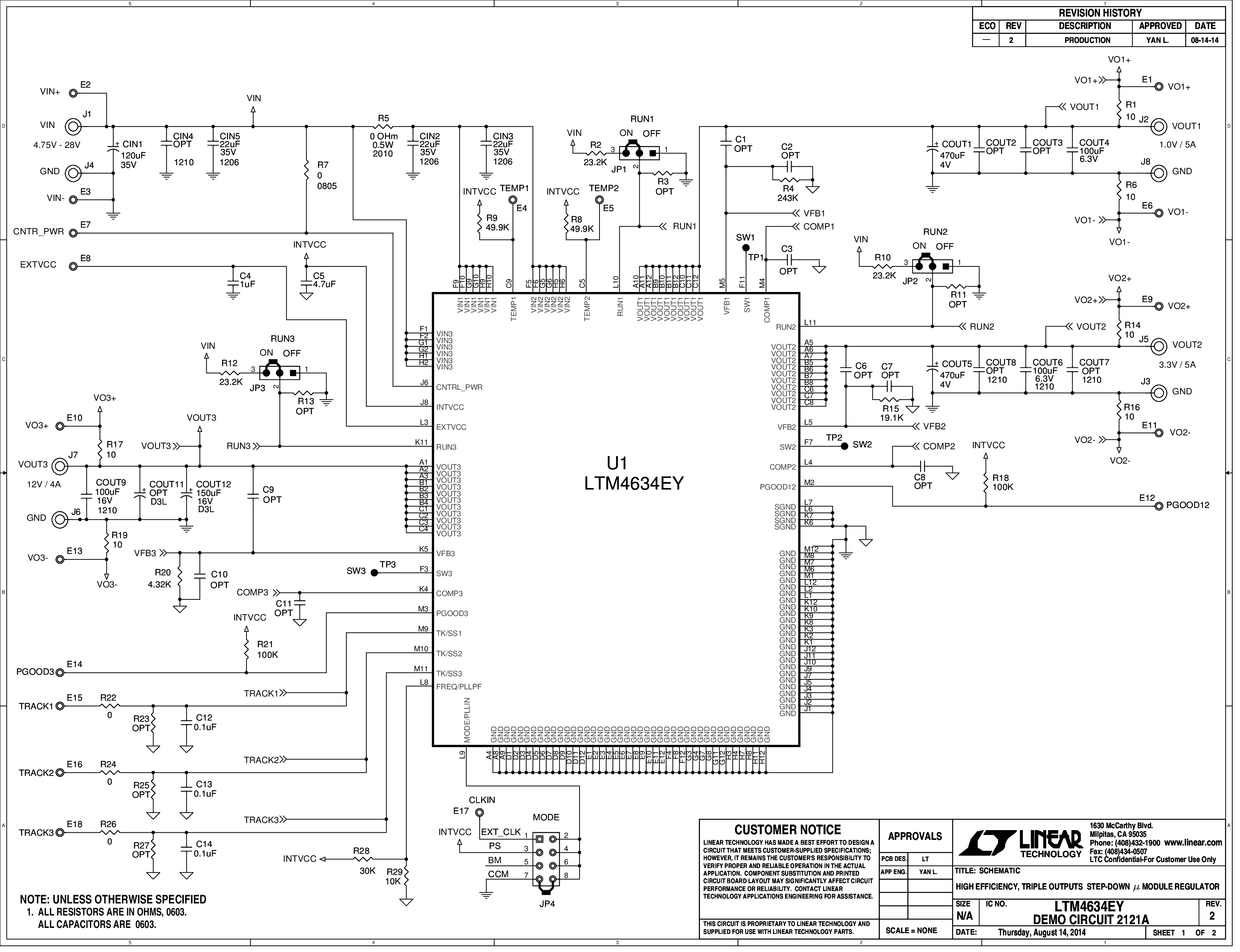

Demonstration circuit 2121A features the LTM4634, a high efficiency, triple 5A/5A/4A step-down power μModule regulator. The input voltage range is from 4.75V to 28V. The output voltage range is 0.8V to 5.5V for Channel 1 and Channel 2, 0.8V to 13.5V for Channel 3. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. The DC2121A offers access to the TK/SS pins allowing the user to program output tracking or soft-start period. The board operates in continuous conduction mode in heavy load conditions.
