LTM4607

36VIN、24VOUT、高効率、昇降圧 DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$25.37
特長
  • シングル・インダクタ・アーキテクチャにより、出力電圧を上回るまたは下回る入力電圧、また出力電圧と等しい入力電圧が可能
  • 広い入力電圧範囲:4.5V~36V
  • 広い出力電圧範囲:0.8V~24V
  • 5AのDC電流(降圧モードでは10AのDC電流)

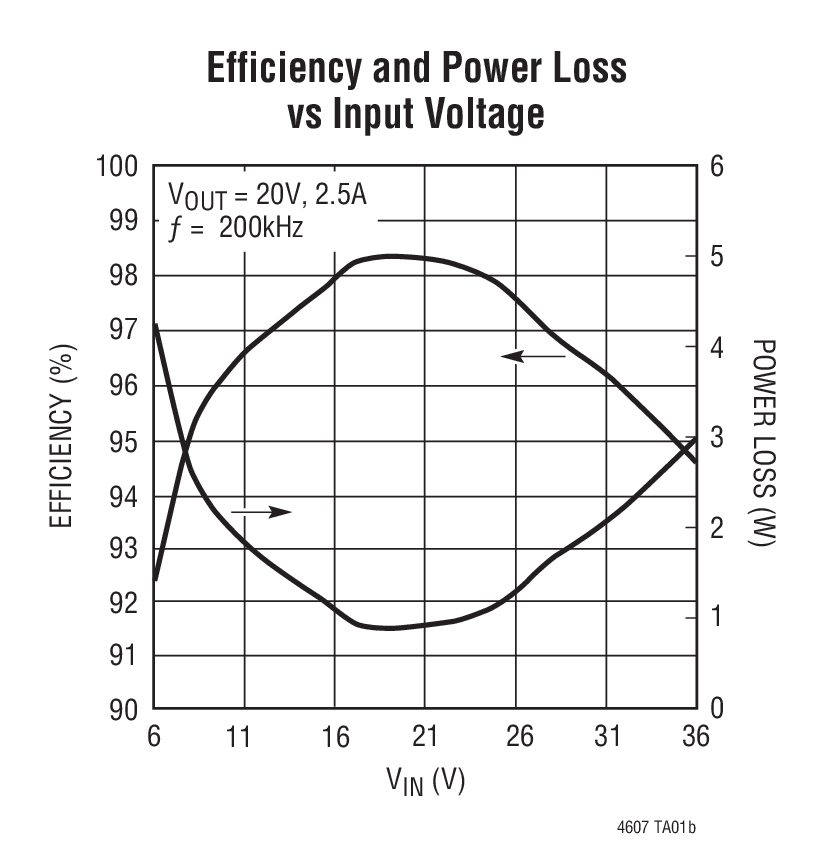

  • 高効率:最大98%
  • 電流モード制御
  • パワーグッド出力信号
  • フェーズロック可能な固定周波数:200kHz~400kHz
  • 超高速過渡応答
  • 電流フォールドバック保護
  • 出力過電圧保護

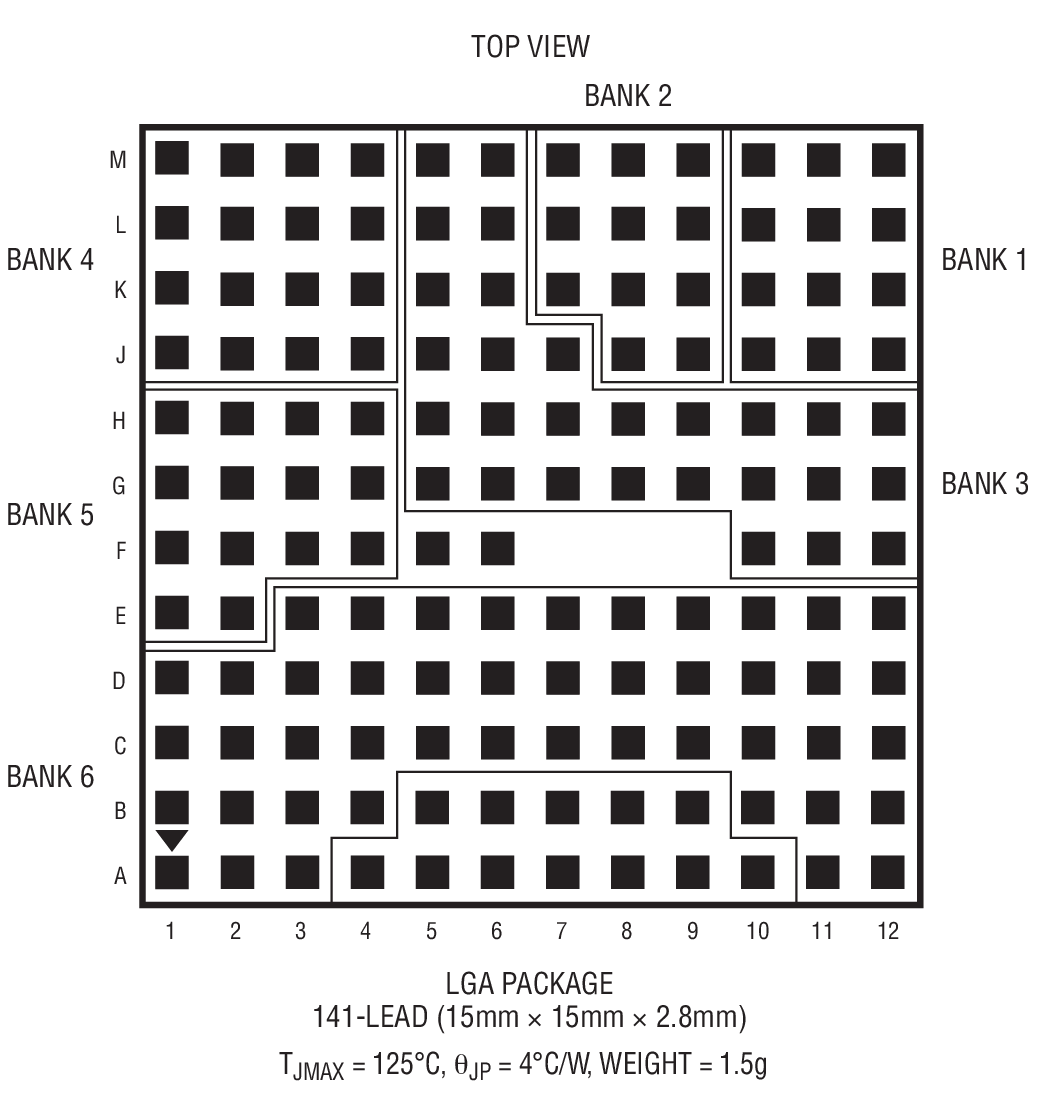

  • 高さの低い小型(15mm×15mm×2.8mm)表面実装LGA パッケージ

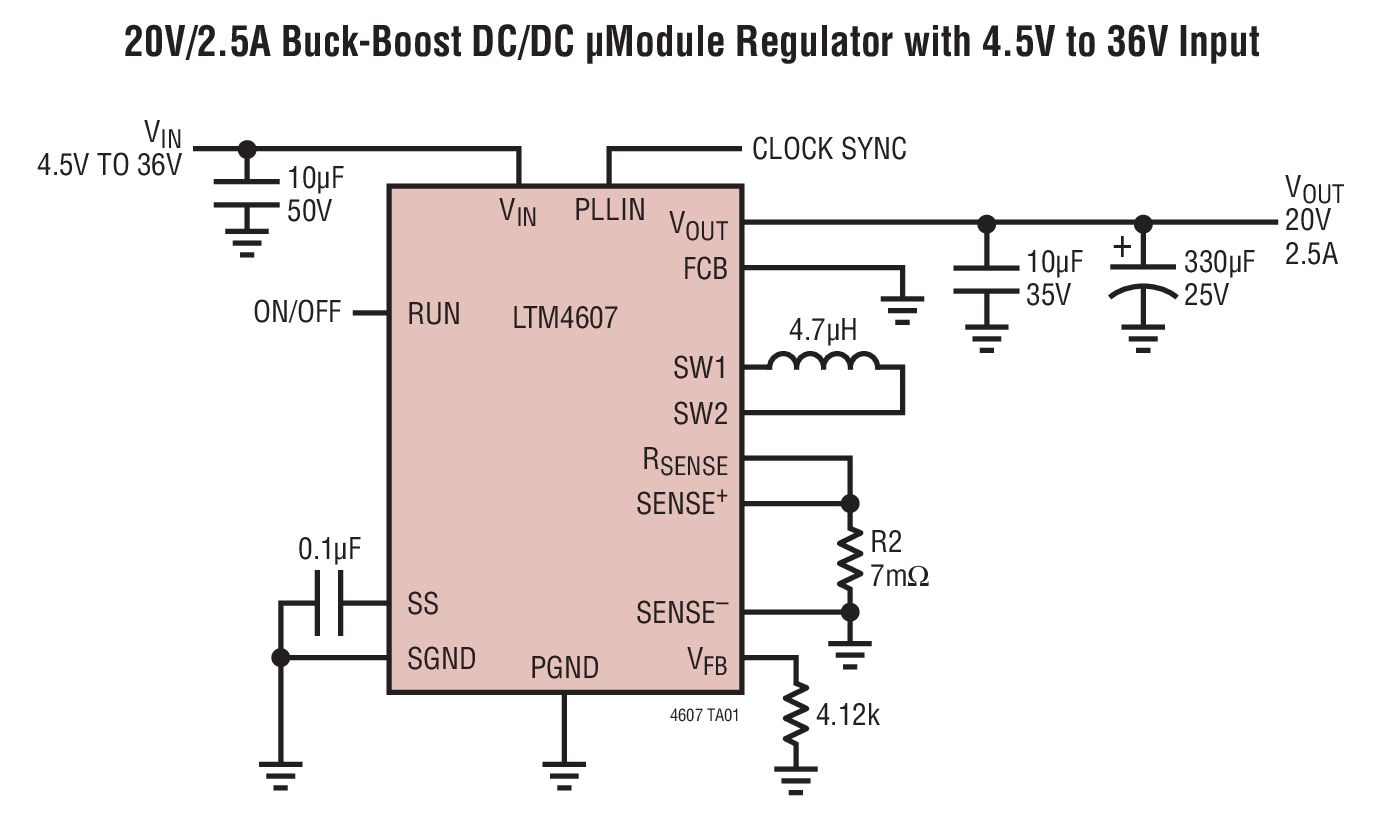

製品概要
show more Icon

LTM4607は高効率スイッチモード昇降圧電源で、スイッチング・コントローラ、パワーFET、サポート部品をパッケージに搭載しています。LTM4607は4.5V~36Vの入力電圧範囲で動作し、0.8V~24Vの出力電圧を1本の抵抗で設定可能です。このような高効率設計により、昇圧モードで最大5Aの連続電流(降圧モードで10A)を供給します。また、インダクタ、センス抵抗、バルクの入力および出力コンデンサを使用するだけで設計を完成させることができます。

パッケージの高さが低く、PCボード底面の未使用スペースを利用できるので、高部品密度のポイントオブロード・レギュレーションが可能です。高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対する高速過渡応答を実現します。LTM4607は外部クロックに周波数同期可能なので、望ましくない周波数高調波を低減することができます。

フォールト保護機能には、過電圧保護、フォールトバック電流保護などがあります。このDC/DC μModule®は熱特性が改善された小型(15mm×15mm×2.8mm)のLGAパッケージで供給され、鉛(Pb)フリーで、RoHS準拠です。


アプリケーション

  • テレコム、サーバおよびネットワーク機器
  • 産業用および車載機器
  • 高電力バッテリ駆動機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$25.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4607EV#PBF
  • HTML
  • HTML
LTM4607IV#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 30, 2021

- 21_0172

Moisture Sensitivity Level Rating Downgrade for LTM4605, LTM4607, LTM4609 to MSL4

LTM4607EV#PBF

製造中

LTM4607IV#PBF

製造中

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 30, 2021

- 21_0172

arrow down

Moisture Sensitivity Level Rating Downgrade for LTM4605, LTM4607, LTM4609 to MSL4

LTM4607EV#PBF

製造中

LTM4607IV#PBF

製造中

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

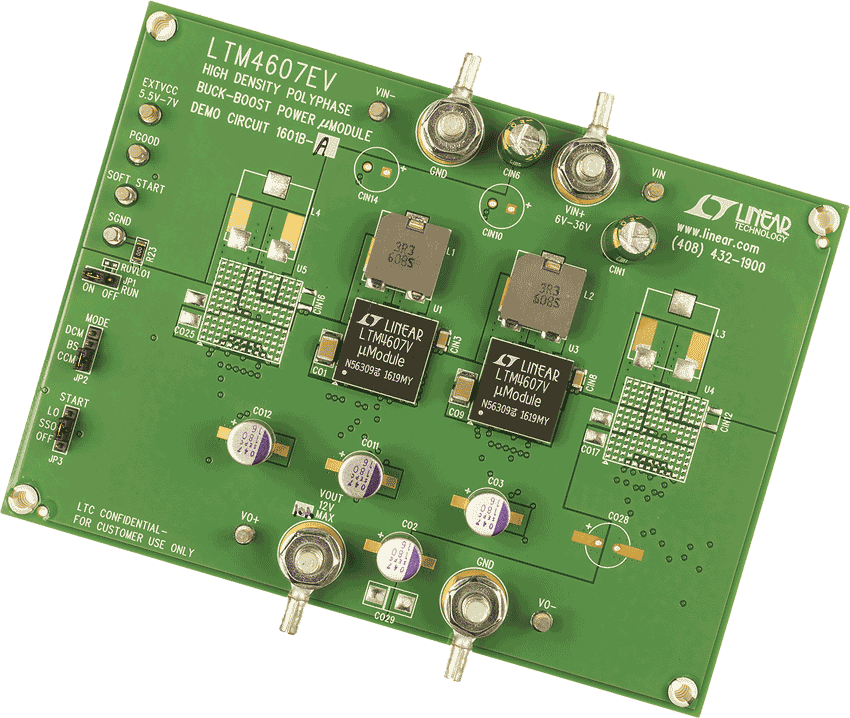

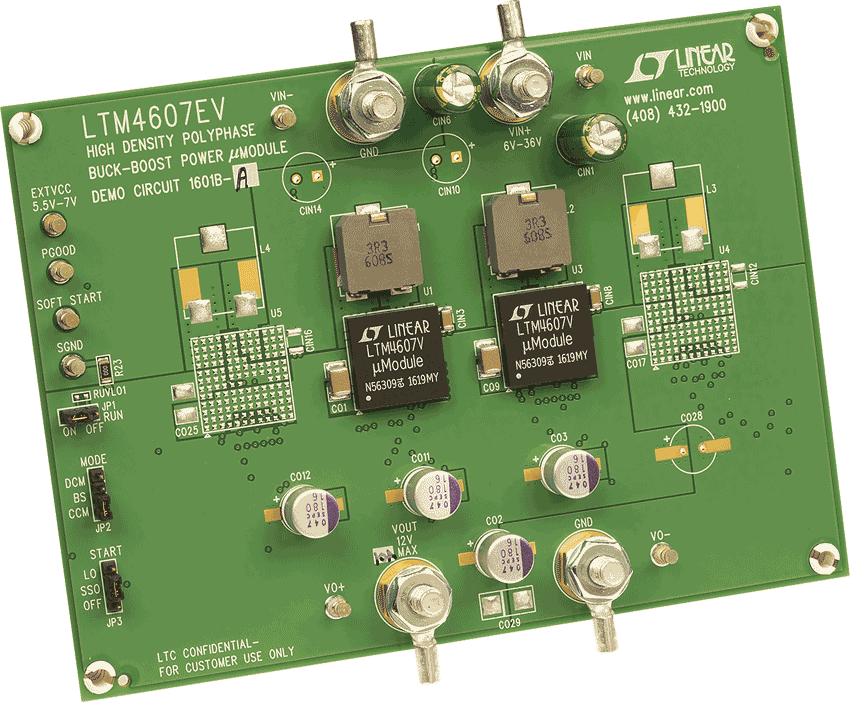

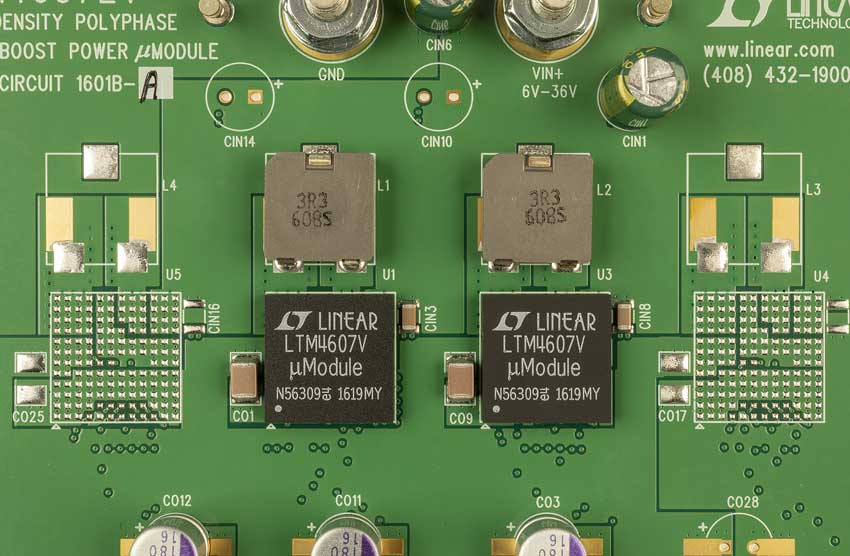

DC1601B-A

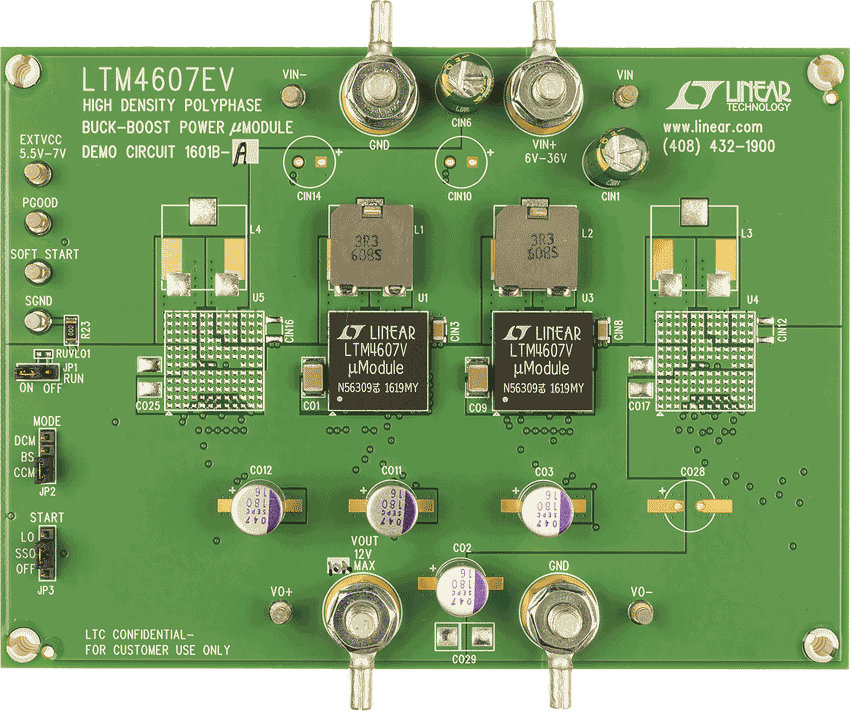

LTM4607EV Demo Board | LTM4607(x2) Buck-Boost uModule, 6V ≤ VIN ≤ 36V, VOUT = 12V @ 10A

zoom

DC1601B-A

LTM4607EV Demo Board | LTM4607(x2) Buck-Boost uModule, 6V ≤ VIN ≤ 36V, VOUT = 12V @ 10A

LTM4607EV Demo Board | LTM4607(x2) Buck-Boost uModule, 6V ≤ VIN ≤ 36V, VOUT = 12V @ 10A

製品の詳細

Demonstration circuit DC1601B is a PolyPhase® power supply featuring the LTM4607 power module, a complete high efficiency switching mode buck-boost power supply. The DC1601B input voltage range is from 6V to 36V and is capable of delivering high power through paralleled LTM4607 modules. The demo circuit can deliver up to 10A of output current for two paralleled modules (DC1601B-A). The DC1601B demonstrates that paralleling modules is easy and reliable. The output voltage for the board is 12V. The rated load current per module is 5A in boost mode, however current derating may be necessary under certain VIN, VOUT, frequency, and thermal conditions. An onboard external clock is provided for synchronization and interleaving of phases to minimize input and output ripple. An internal phase-locked loop allows the LTM4607 to be synchronized to an external clock within the range of 200kHz to 400kHz. The LTM4607 default switching frequency on the DC1601B is set to 300kHz through the onboard LTC6902 clock generator which interleaves the paralleled phases.

reference details image

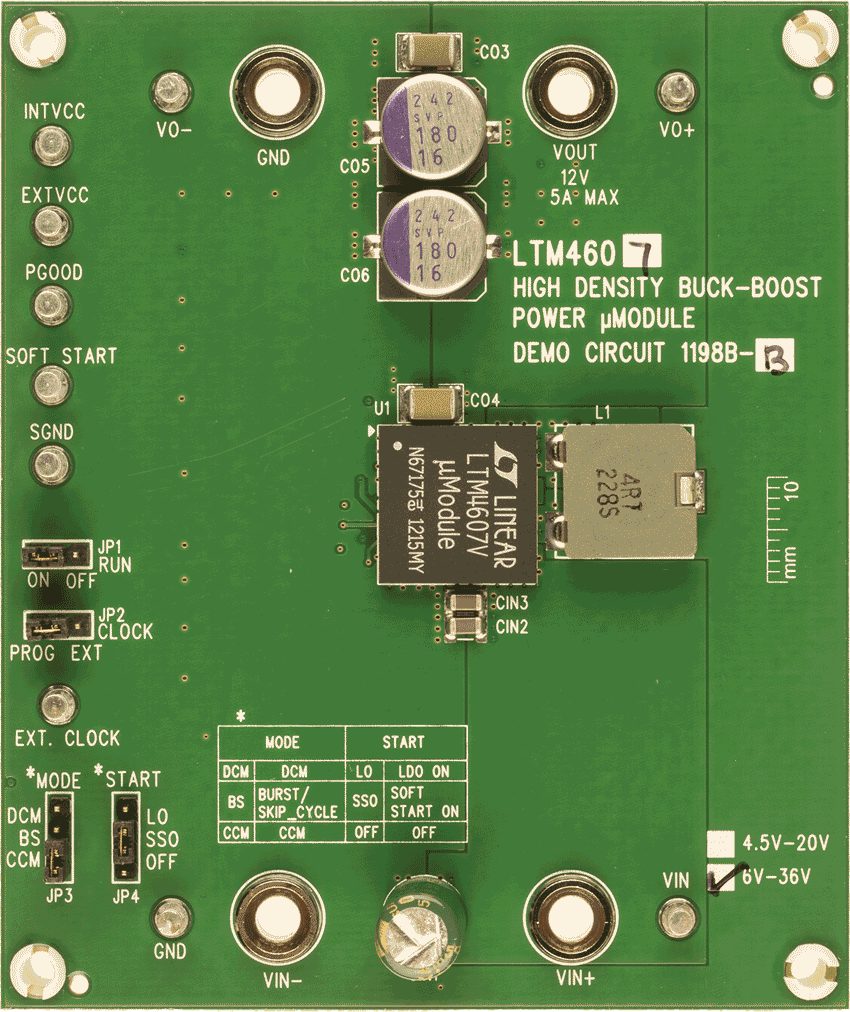

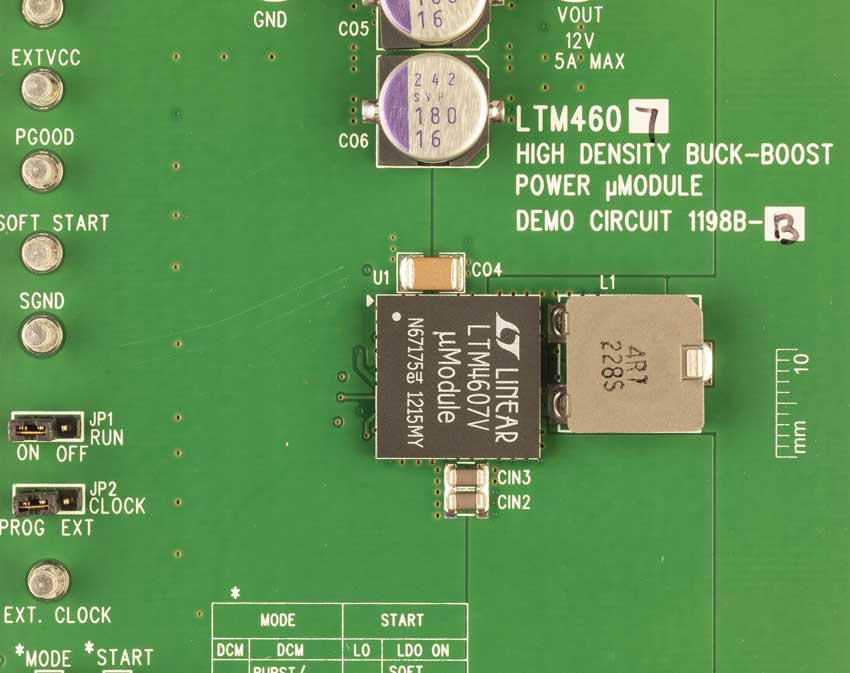

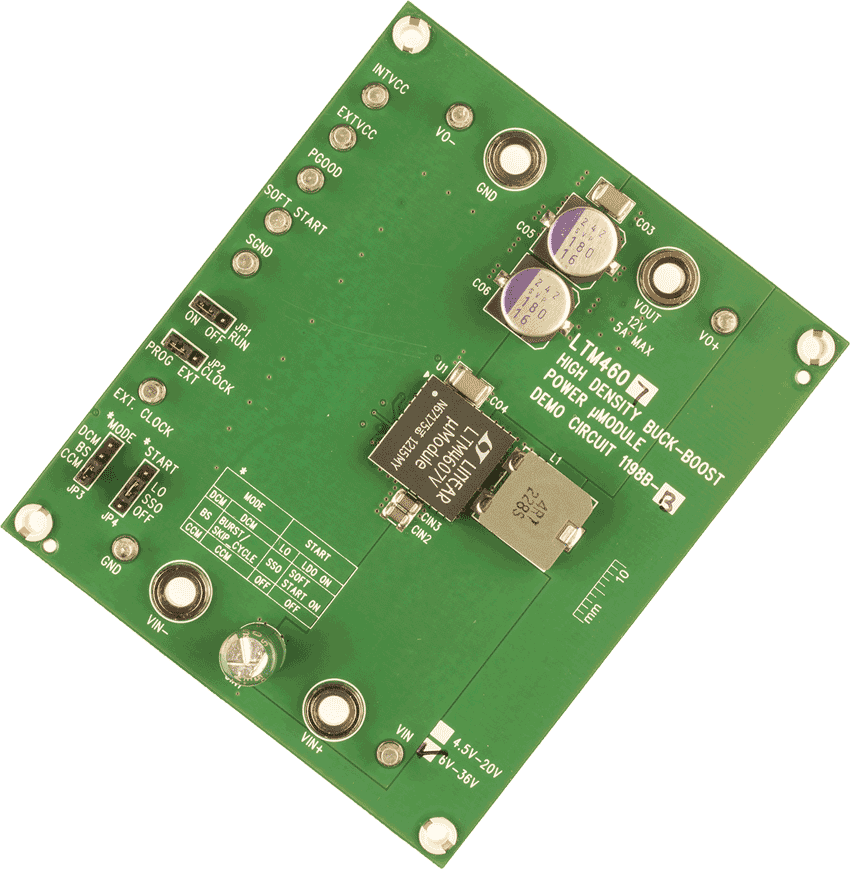

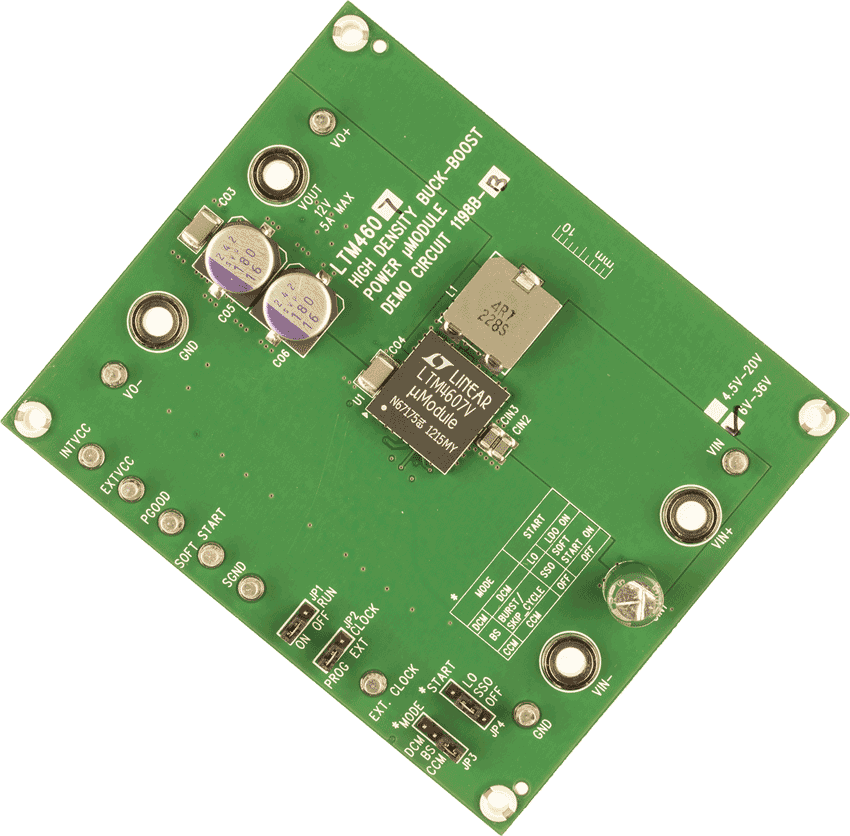

DC1198B-B

LTM4607EV Demob Board | 6-36VIN to 12V, 5A High Efficiency Buck-Boost DC/DC µModule Regulator

zoom

DC1198B-B

LTM4607EV Demob Board | 6-36VIN to 12V, 5A High Efficiency Buck-Boost DC/DC µModule Regulator

LTM4607EV Demob Board | 6-36VIN to 12V, 5A High Efficiency Buck-Boost DC/DC µModule Regulator

製品の詳細

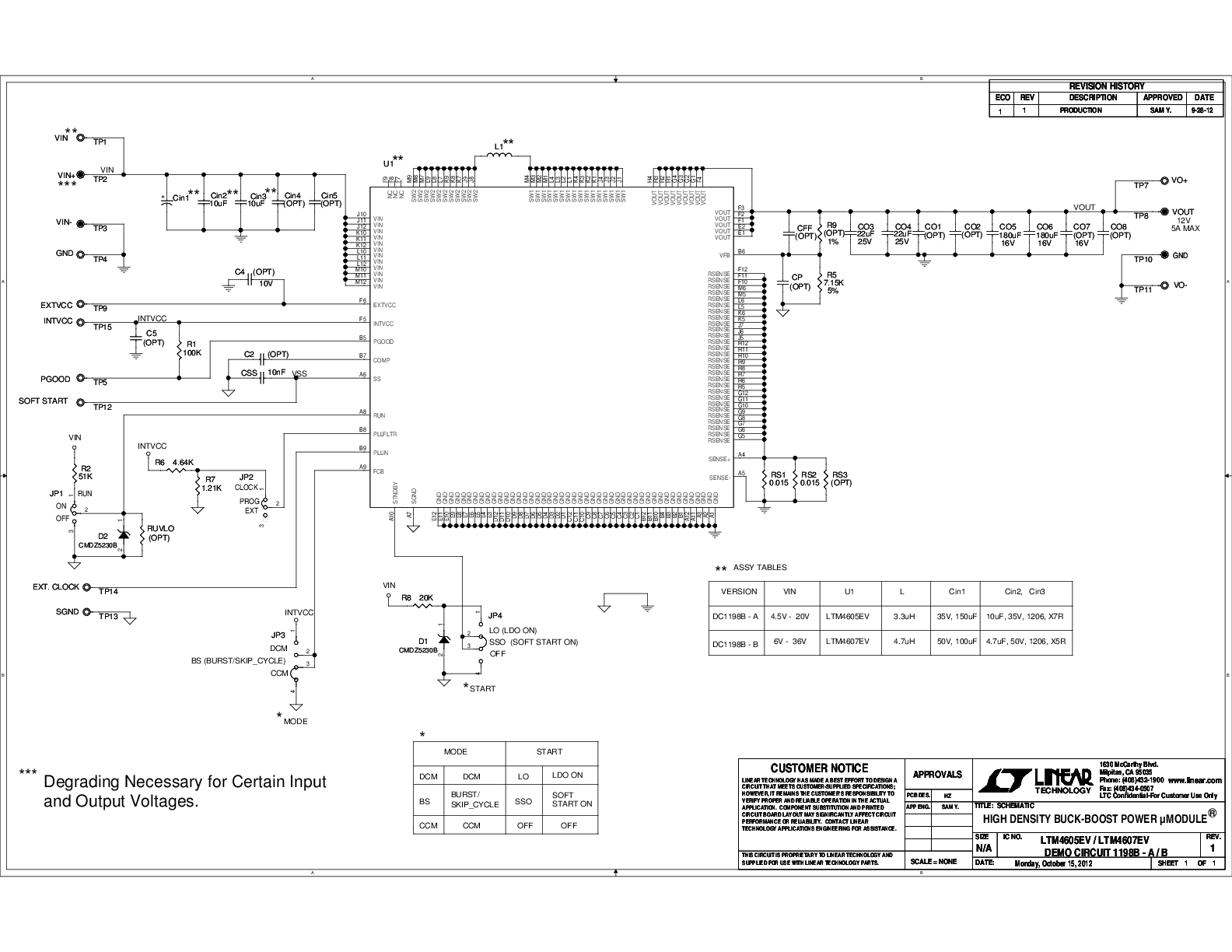

Demonstration circuit DC1198B-B features the LTM4607EV, a high efficiency, high density switch mode buck-boost power module. The LTM4607EV can regulate its output voltage from input voltage both above and below the output. The board accepts an input voltage from 6V to 36V and is set for an output voltage of 12V. The rated load current is 5A in boost mode and 12A in step-down operation. Derating is necessary for certain VIN, VOUT and thermal conditions. The switching frequency can be synchronized to external clock operating from 200kHz to 400kHz. This clock input can be used to reduce undesirable frequency harmonics and reduce input and output ripple when paralleling LTM4607 modules for even higher output current.

reference details image

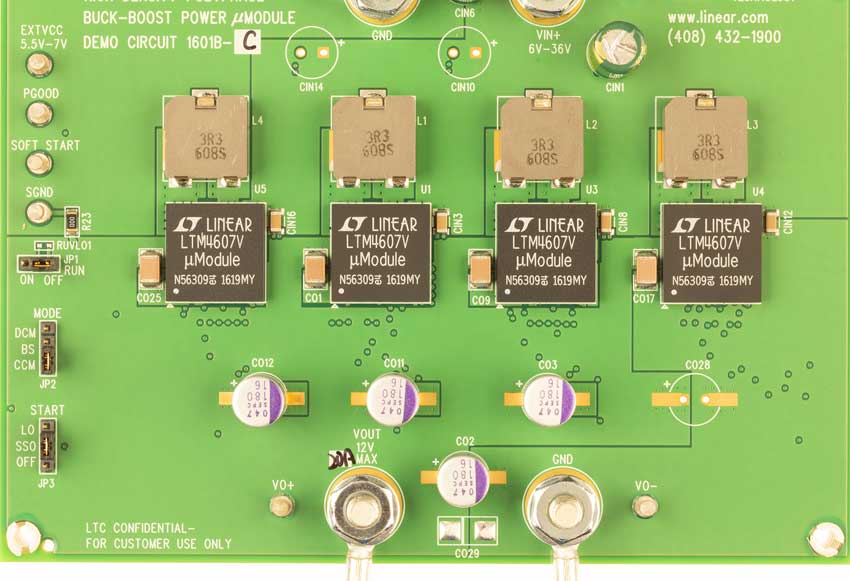

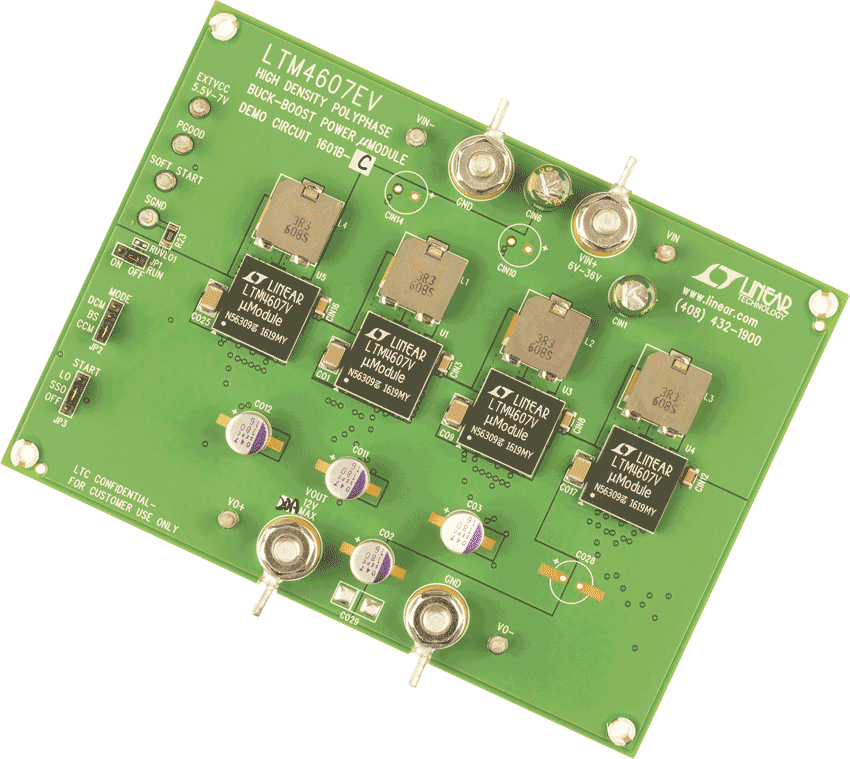

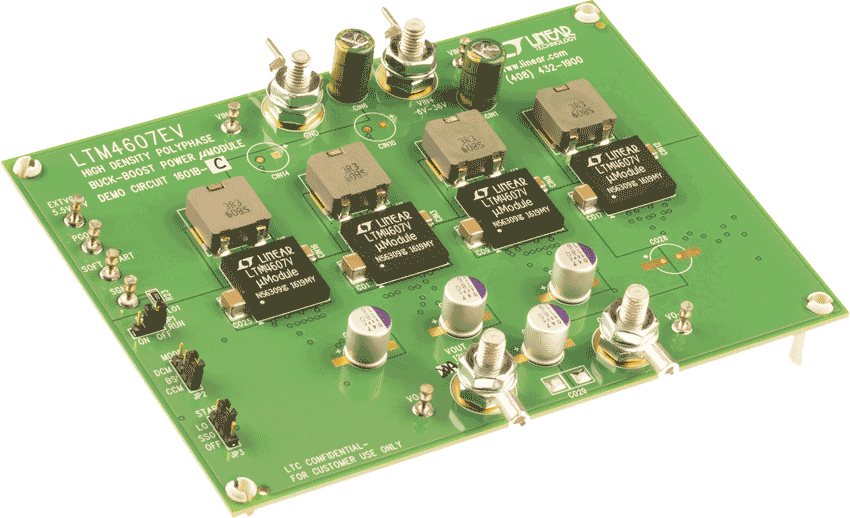

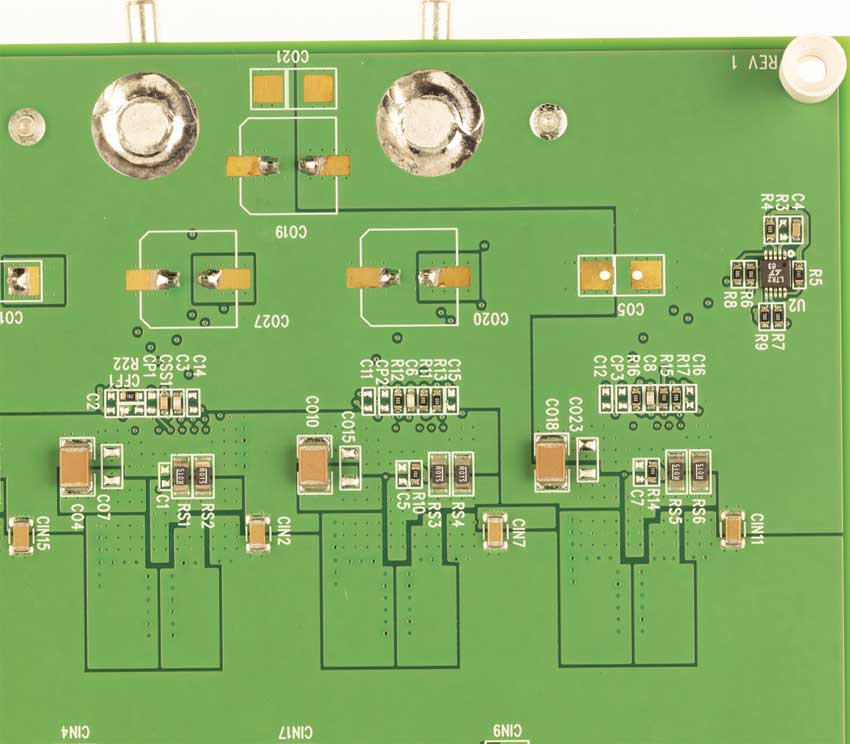

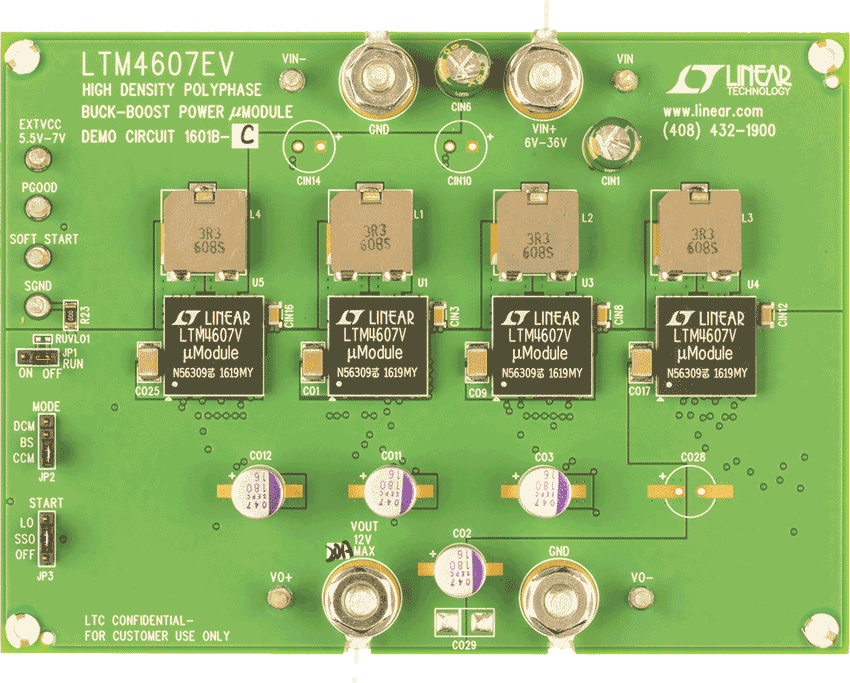

DC1601B-C

LTM4607EV Demo Board | LTM4607(x4) Buck-Boost uModule, 6V ≤ VIN ≤ 36V, VOUT = 12V @ 20A

zoom

DC1601B-C

LTM4607EV Demo Board | LTM4607(x4) Buck-Boost uModule, 6V ≤ VIN ≤ 36V, VOUT = 12V @ 20A

LTM4607EV Demo Board | LTM4607(x4) Buck-Boost uModule, 6V ≤ VIN ≤ 36V, VOUT = 12V @ 20A

製品の詳細

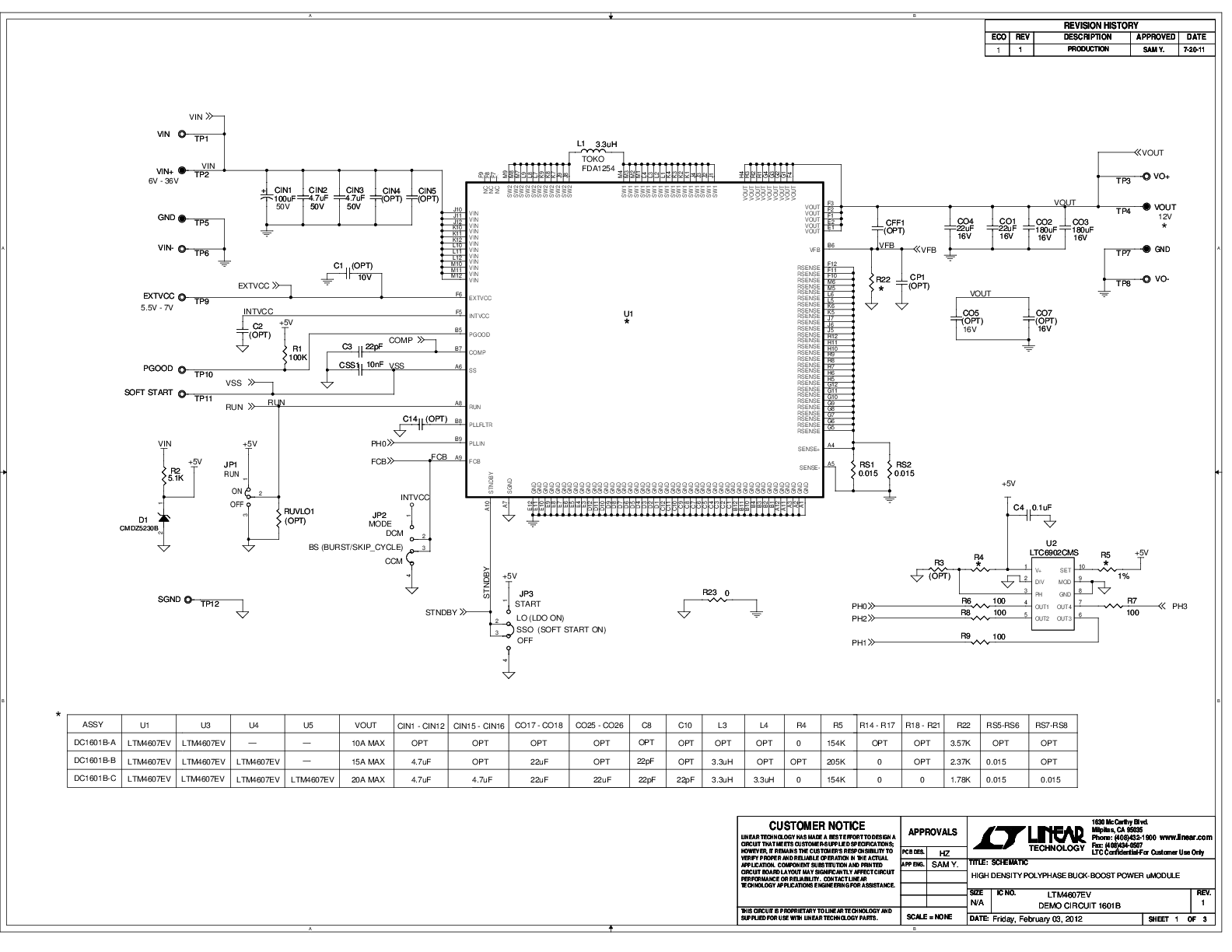

Demonstration circuit DC1601B is a PolyPhase® power supply featuring the LTM4607 power module, a complete high efficiency switching mode buck-boost power supply. The DC1601B input voltage range is from 6V to 36V and is capable of delivering up to 20A using four paralleled modules (DC1601B-C). The DC1601B demonstrates that paralleling modules is easy and reliable. The output voltage for the board is 12V. The rated load current per module is 5A in boost mode, however current derating may be necessary under certain VIN, VOUT, frequency, and thermal conditions. An onboard external clock is provided for synchronization and interleaving of phases to minimize input and output ripple. An internal phase-locked loop allows the LTM4607 to be synchronized to an external clock within the range of 200kHz to 400kHz. The LTM4607 default switching frequency on the DC1601B is set to 300kHz through the onboard LTC6902 clock generator which interleaves the paralleled phases.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
