LTM4601HV

製造中

PLL、出力トラッキングおよびマージニングを備えた12A、28VIN DC/DC µModuleレギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 完全なスイッチモード電源
  • 広い入力電圧範囲：4.5V～28V
  • 標準12AのDC出力電流、14Aのピーク出力電流
  • 出力電圧：0.6V～5V
  • 出力電圧トラッキングおよびマージニング
  • 複数のµModule®レギュレータを並列接続することにより、電流分担を実現
  • 差動リモート・センスによる高精度レギュレーション
  • PLL周波数同期
  • ±1.5%のレギュレーション
  • 電流フォールドバック保護（起動時にディスエーブル）
  • 無鉛仕上げRoHS準拠、
  • 金仕上げLGA（e4）またはSAC 305 BGA（e1）
  • 超高速過渡応答
  • 電流モード制御
  • 入力電圧5V、出力電圧3.3V時の効率：最大95%
  • プログラム可能なソフトスタート
  • 出力過電圧保護
  • 実装面積が小さく、高さの低い
    • (15mm × 15mm × 2.82mm)表面実装LGAパッケージと
    • (15mm × 15mm × 3.42mm) BGAパッケージ

LTM4601HVは完全な12A降圧スイッチモードDC/DC電源で、スイッチング・コントローラ、MOSFET、インダクタ、すべてのサポート部品をパッケージに搭載しています。このµModuleレギュレータは、小型の表面実装パッケージ（LGAの場合は15mm × 15mm × 2.82mm、BGAの場合は15mm × 15mm × 3.42mm）で供給されます。LTM4601HVは4.5V～28Vの入力電圧範囲で動作し、0.6V～5Vの出力電圧範囲が可能で、出力電圧のトラッキングとマージニングをサポートしています。高効率設計により、12Aの連続電流（ピーク電流は14A）を供給します。また、入力と出力に大容量のコンデンサを使用するだけで設計を完成させることができます。

高さの低い軽量パッケージはプリント基板裏面の未使用スペースへの実装が容易なので、高部品密度のポイントオブロード・レギュレーションが可能です。このµModuleレギュレータは外部クロックと同期可能なので、望ましくない周波数の高調波成分を低減することができます。また、PolyPhase®動作が可能なので、大きな負荷電流を供給できます。

高いスイッチング周波数と適応オン時間電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速な過渡応答を実現します。内蔵の差動リモート・センス・アンプを使用して、負荷電流と関係なく出力電圧を高精度で安定化することができます。


 LTM4601 LTM4601A LTM4601HV LTM4601AHV
Vin Max 20V 20V 28V 28V

On Board Remote Sense

LTM4601 Yes

LTM4601-1 No

LTM4601A Yes

LTM4601A-1 No

 Yes Yes
Back Side Pads 118 135 (for stronger solder joint stability) 118 135 (for stronger solder joint stability)

アプリケーション

  • テレコムおよびネットワーク機器
  • サーバ
  • 産業用機器
  • ポイントオブロード（POL）レギュレーション
LTM4601HV
PLL、出力トラッキングおよびマージニングを備えた12A、28VIN DC/DC µModuleレギュレータ

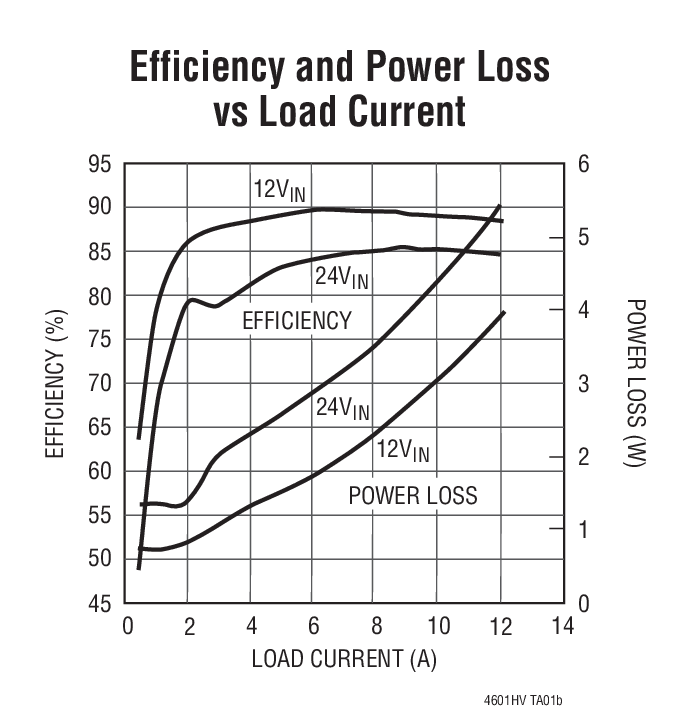

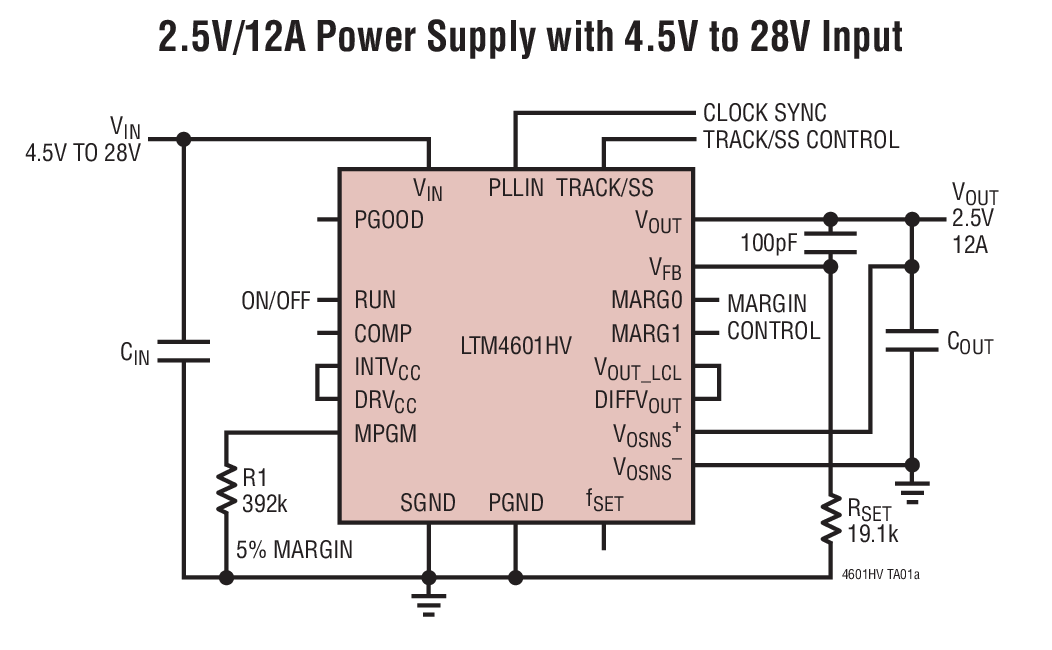

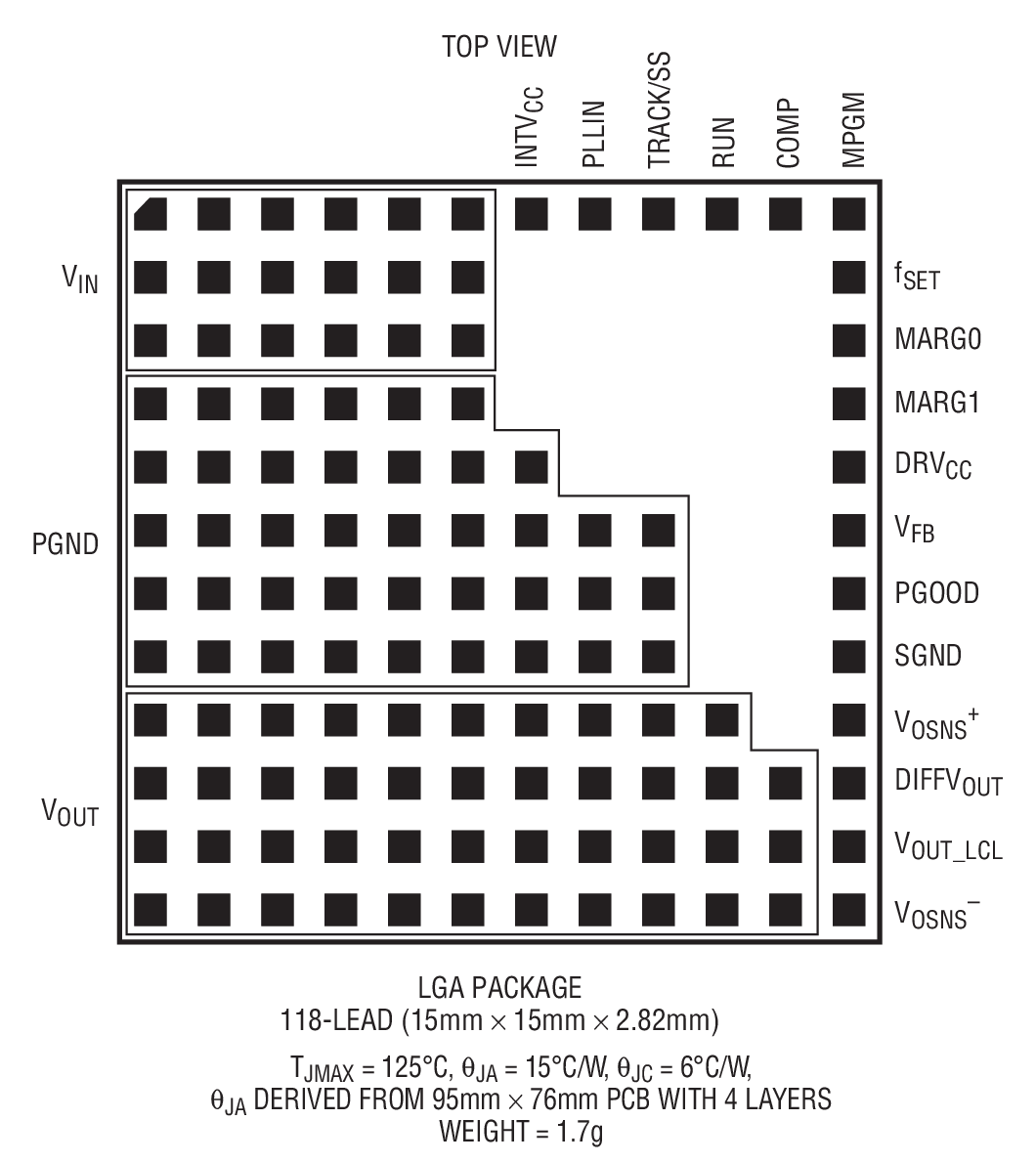

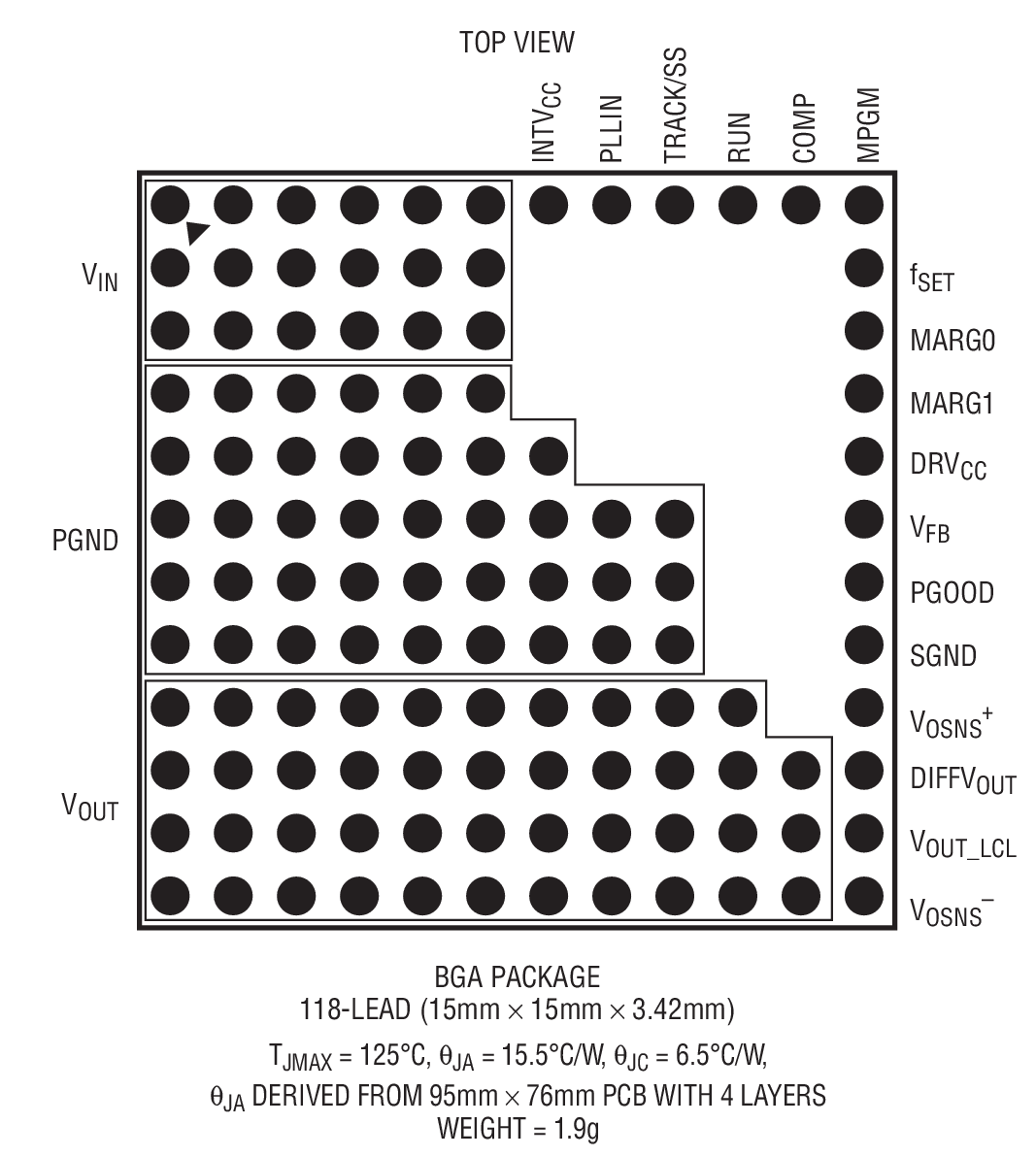

2.5V/12A Power Supply with 4.5V to 28V Input Efficiency and Power Loss vs Load Current Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTM4620A
製造中 デュアル13Aまたはシングル26A DC/DC μModuleレギュレータ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
発振器 1
LTC6908
スペクトル拡散変調付き抵抗設定SOT-23発振器
保護スイッチ ＆ コントローラ 1
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTM4601
  • LTM4601-1
  • LTM4601A
  • LTM4601A-1
  • LTM4601AHV
  • LTM4601HV
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

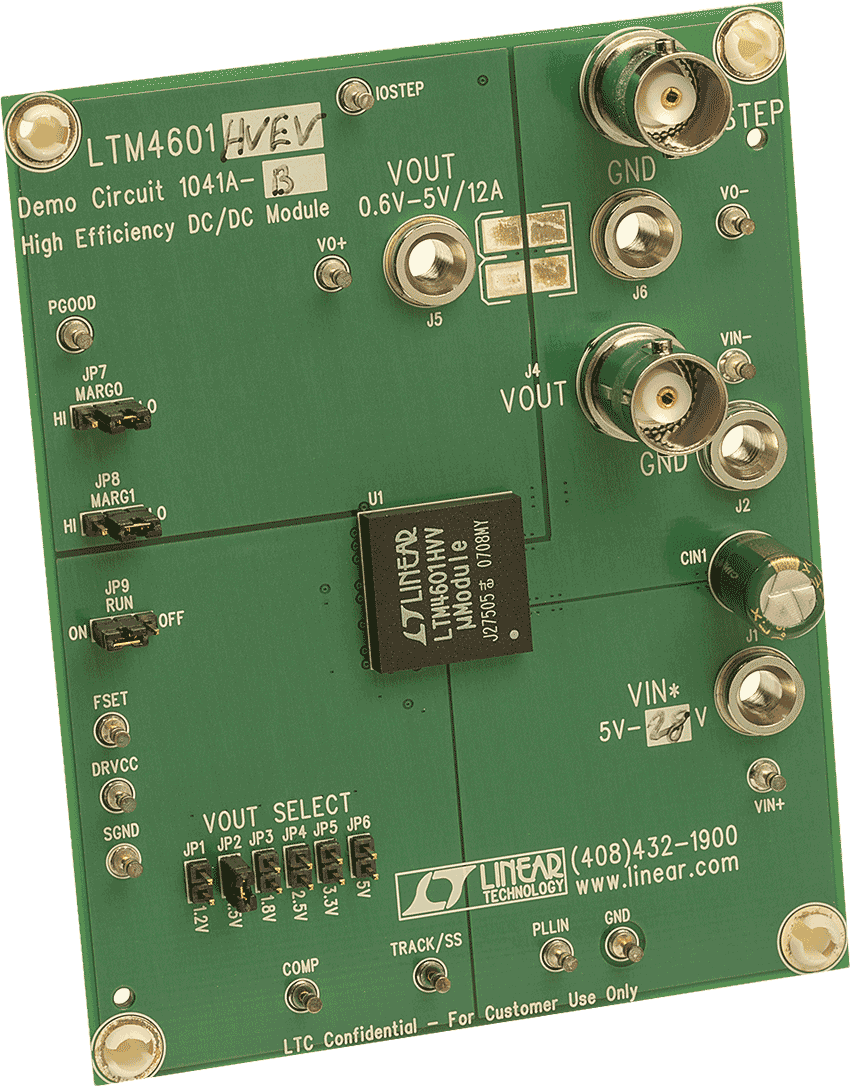

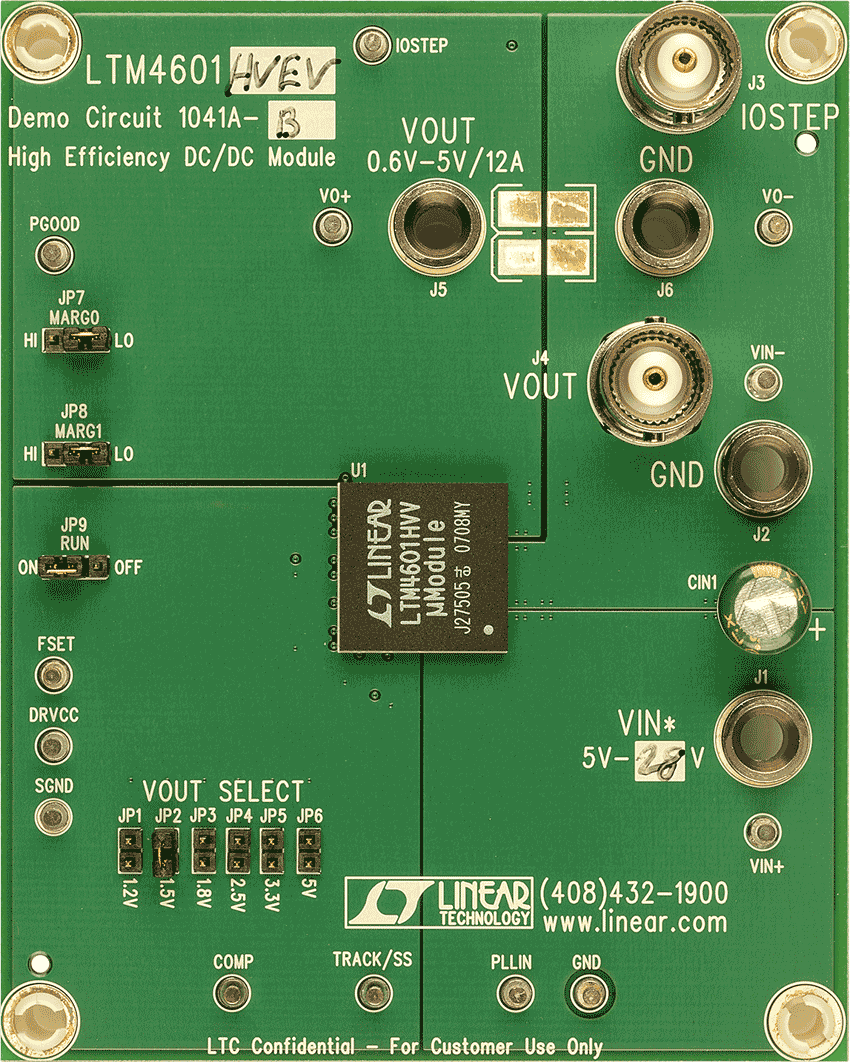

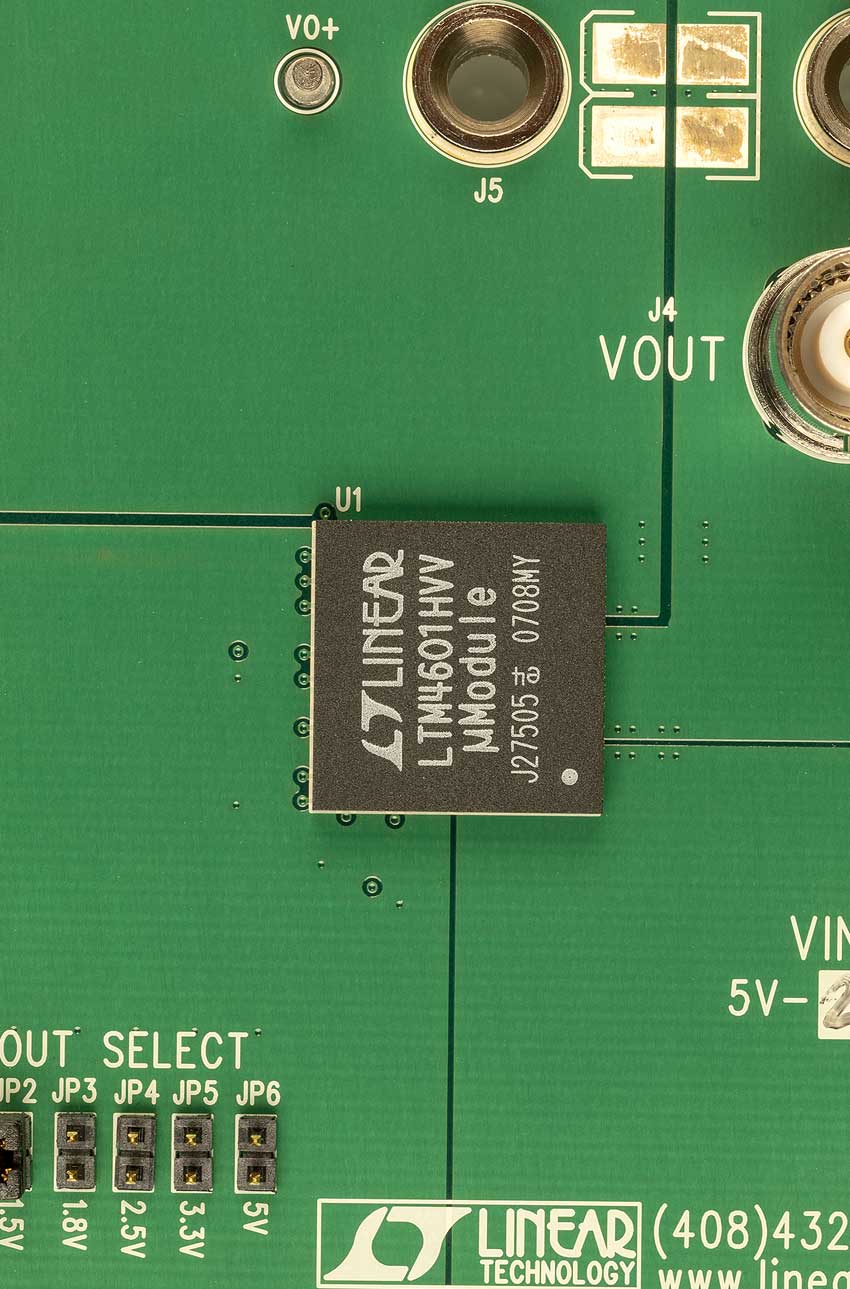

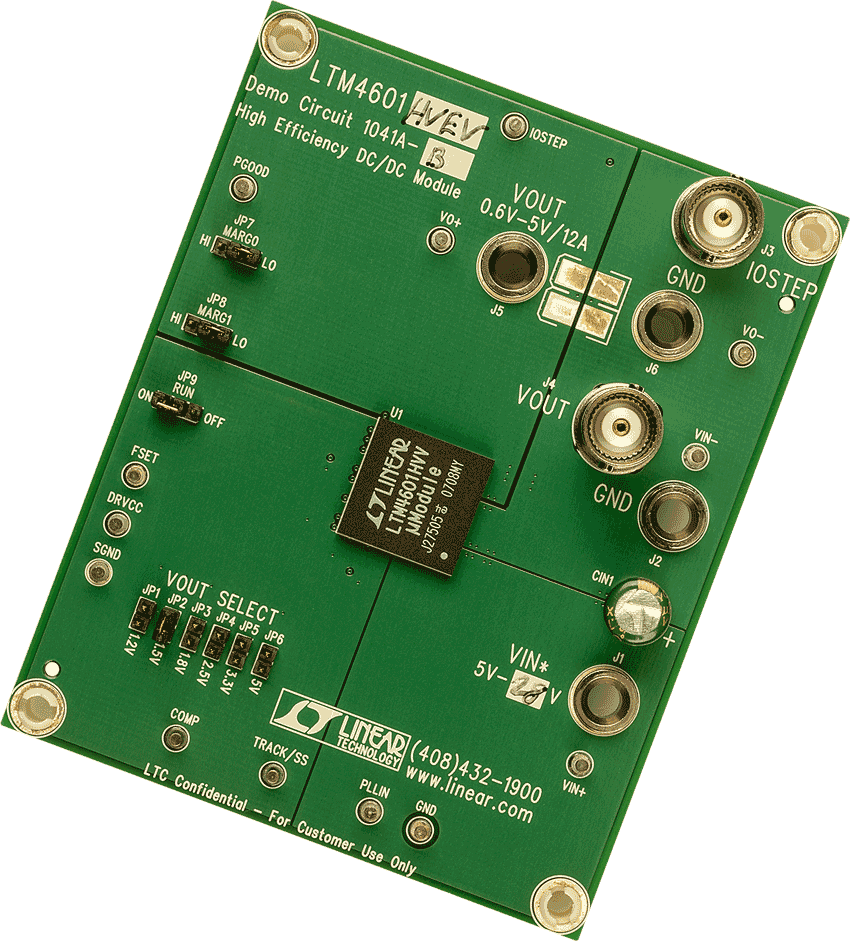

DC1041A-B

LTM4601HV Demo Board | 28VIN, 12A Step-Down µModule Regulator

今すぐ購入 詳細を表示

製品詳細

DC1041A-B: Demo Board for the LTM4601HV 12A 28VIN DC/DC µModule Regulator with PLL, Output Tracking and Margining.
DC1041A-B
LTM4601HV Demo Board | 28VIN, 12A Step-Down µModule Regulator
DC1041A-B Demo Board DC1041A-B Demo Board DC1041A-B Demo Board DC1041A-B Demo Board DC1041A-A - Schematic
