LTM4600HV: 10A、28VIN高効率DC/DC μModule データシート (Rev. )7/16/2014PDF843K
製品概要
機能と利点
- 完全なスイッチ・モード電源
- 広い入力電圧範囲：4.5V～28V
- 出力電流：10A（DC）、12A（ピーク値）
- 20A出力電流用に並列接続した2個のμModule™ DC/DCコンバータ
- 出力電圧範囲：0.6V～5V
- 出力電圧レギュレーション：1.5%
- 超高速トランジェント応答
- 電流モード制御
- -55℃～125℃の動作温度範囲（LTM4600HVMPV)
- 金パッド仕上げの (e4) RoHS 準拠パッケージ
- 最大92%の効率
- プログラム可能なソフトスタート
- 出力過電圧保護
- オプションの短絡シャットダウン・タイマ
- フットプリントが小さく、高さの低い（15mm×15mm×2.82mm）LGAパッケージ
製品概要
LTM4600HVは完全な10A、DC/DC降圧電源で、最大28Vの入力で動作します。スイッチング・コントローラ、パワーFET、インダクタ、およびすべての支持部品がパッケージに搭載されています。LTM4600HVは4.5V～28Vの入力電圧範囲で動作し、1個の抵抗で設定される0.6V～5Vの出力電圧範囲をサポートします。この高効率デザインは連続で10A（ピークで12A）の電流を供給し、電力仕様を満たすのにヒートシンクやエアフローを必要としません。設計を完了するために必要なのは、入力と出力のバルク・コンデンサだけです。
高さの低いパッケージ（2.82mm）なので、プリント回路基板裏面の未使用スペースを利用して、高密度のポイントオブロード・レギュレーションに使用できます。高いスイッチング周波数と適応型オン時間電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。フォールト保護機能として、無効にできるシャットダウン・タイマ付きの過電圧保護と短絡保護が内蔵されています。内蔵されているソフトスタート・タイマは小さなコンデンサで調節することができます。
LTM4600HVは小型で(15mm×15mm)高さの低い(2.82mm)オーバーモールドのランドグリッドアレイ（LGA）パッケージで供給されます。これは標準的な表面実装装置による自動アセンブリに適しています。LTM4600HVはRoHSに準拠しています。
アプリケーション
- 通信機器およびネットワーク機器
- 軍用システムおよび航空電子工学システム
- 産業用機器
- ポイントオブロード・レギュレーション
- サーバ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN103 - LTM4600 DC/DC uModuleTM の熱性能11/16/2008PDF626K
-

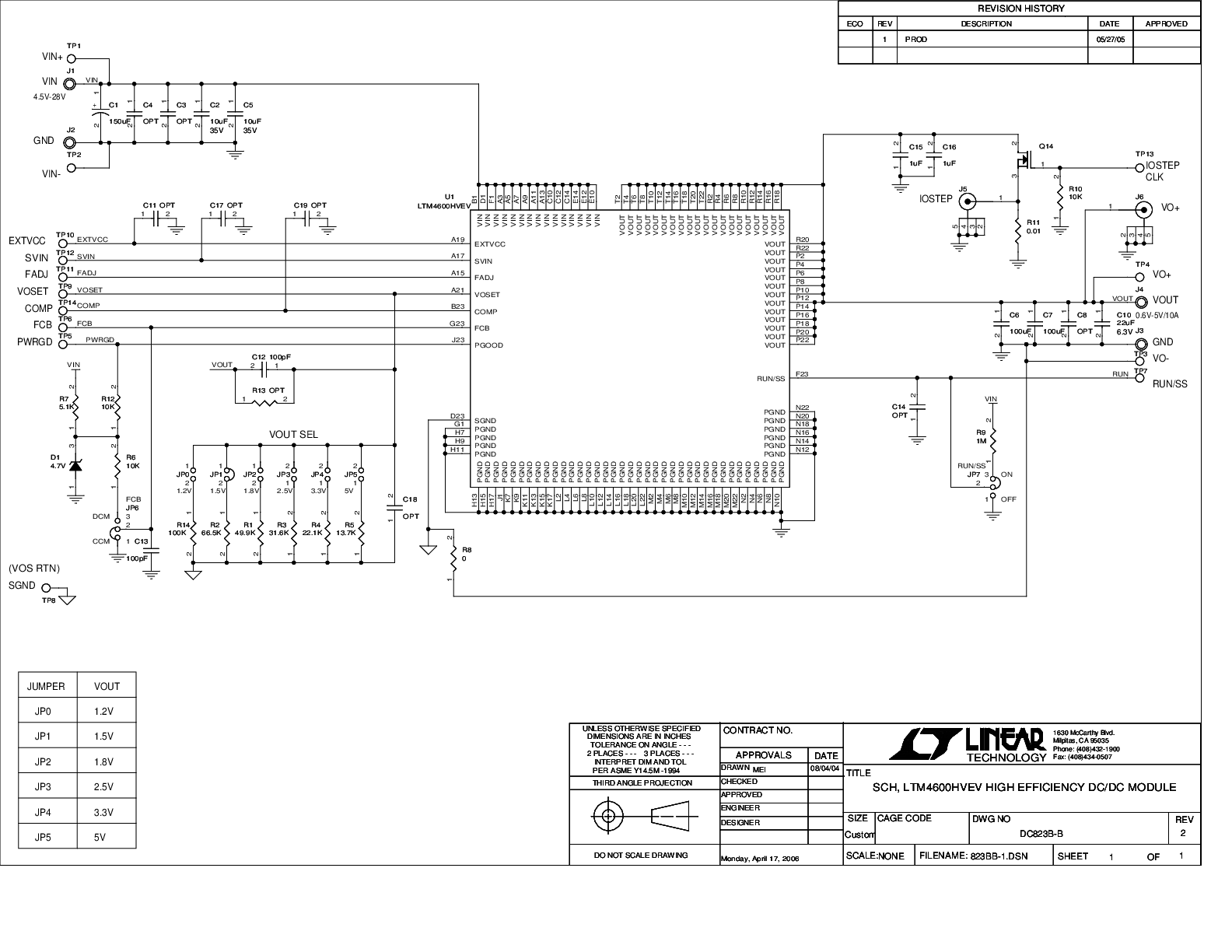

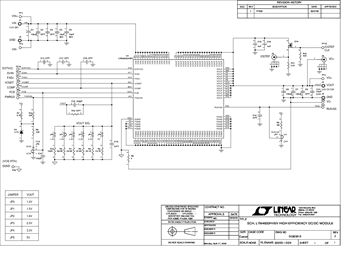

DC823B-B - Demo Manual2/1/2011PDF1M
-
