製品概要
機能と利点
- PMBus/I2C準拠のシリアル・インターフェース
- 遠隔測定法リードバックには入出力の電圧および電流、温度、故障が含まれています。
- プログラマブル電圧、電流制限、デジタル・ソフトスタート／ストップ、シーケンス、マージング、OV/UV/OC、周波数、コントロール・ループ補償
- 温度変化に対する出力誤差：± 0.5%未満
- 16ビットADCおよび12ビットDAC内蔵
- ECCおよび故障ログ機能を備えた内蔵EEPROM
- NチャンネルMOSFETゲート・ドライバを内蔵
電力変換
- 広い入力電圧範囲：5V～40V
- スタートアップ後に2.5Vの低電圧で動作
- VOUT0、VOUT1 範囲：最大60V
- アナログ電流モードの制御
- 最大6フェーズの精密なPolyPhase® 電流共有（50kHz～500kHz）

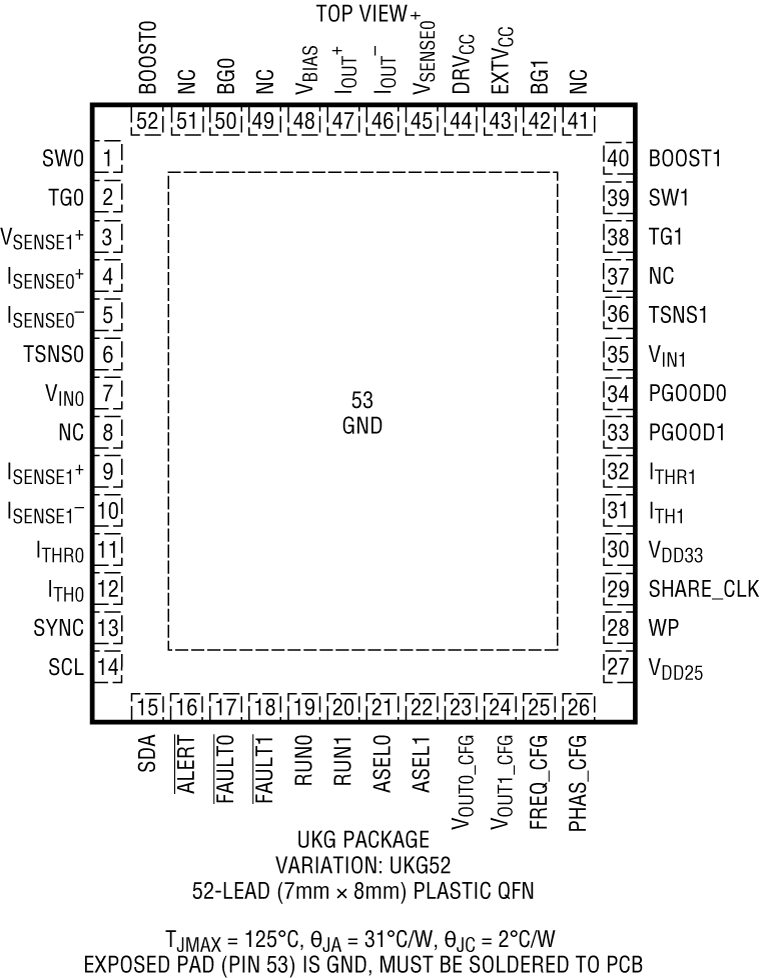

- 52ピン（7mm × 8mm）QFNパッケージを採用
製品概要

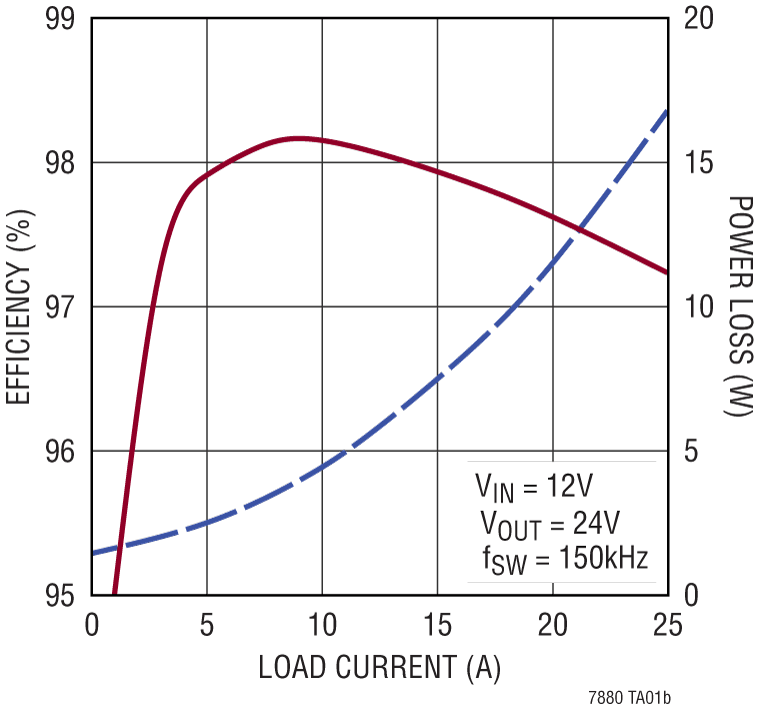

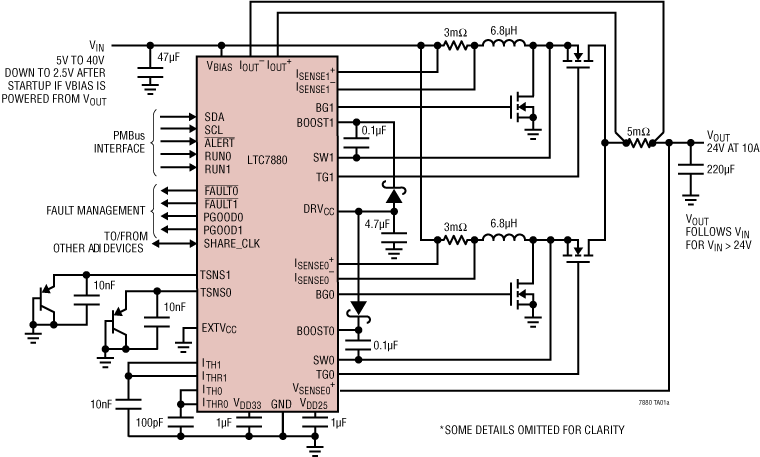

LTC7880は、I2CベースPMBus準拠のシリアル・インターフェースが備わったデュアルPolyPhase® DC/DC同期型ステップアップ・スイッチング・レギュレータ・コントローラです。このコントローラは、固定周波数、電流モード・アーキテクチャを採用し、プログラマブル・ループ補償が備わった高電圧入出力機能を搭載しています。LTC7880は、グラフィカル・ユーザ・インターフェース（GUI）を備えたLTpowerPlay™ソフトウェア開発ツールに対応しています。
スイッチング周波数、出力電圧およびデバイス・アドレスは、デジタル・インターフェースおよび外部構成抵抗器の両方で設定できます。パラメータはデジタル・インターフェースを介して設定でき、EEPROMに保存可能です。LTC7880のゲート駆動を6.3V〜9Vに設定し、効率を最大限に高めます。両方の出力には、個別のパワーグッド・インジケータおよびFAULT機能が備わっています。
The LTC7880は、断続（パルススキッピング）モードまたは連続インジケータ電流モードに設定可能です。
アプリケーション
- オートモーティブ常時オンのスタートストップ・システム
- 工業およびポイント・オブ・ロード・アプリケーション
本紙記載の商標および登録商標は、各社の所有に属します。米国特許により保護されています（5481178、5705919、5929620、6100678、6144194、6177787、5408150、6580258、6304066、7420359、8786268特許出願中を含む）。米国特許7000125および世界中のその他関連特許の下で使用を許可されています。
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

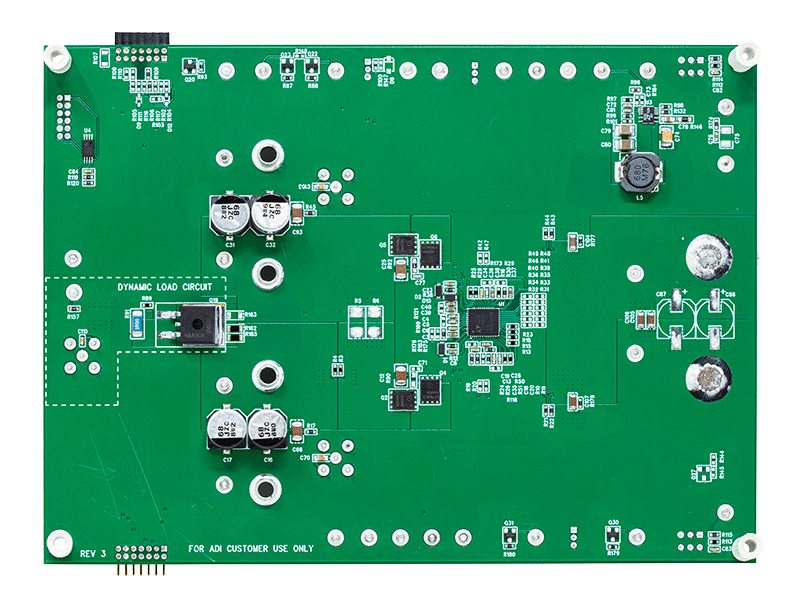

評価キット (1)
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC7880
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC7880EUKG#PBF | 材料宣誓書（MD） | 信頼性データ | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | |
| LTC7880EUKG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | |
| LTC7880IUKG#PBF | 材料宣誓書（MD） | 信頼性データ | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | |
| LTC7880IUKG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) | |
