LTC7817

40V、低IQ、3MHz、トリプル出力降圧/降圧/昇圧同期コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.42
特長
  • デュアル降圧 + シングル昇圧の同期型コントローラ
  • 動作時の低IQ
    • 14μA(14V~3.3V、チャンネル1がオン)
  • 1V入力電源電圧までのコールド・クランク・ダウンを通じて出力をレギュレーションに維持
  • 広いバイアス入力電圧範囲:4.5V~40V
  • 最大40Vの降圧および昇圧出力電圧
  • パススルー動作:昇圧同期MOSFETで100%のデューティ・サイクル
  • RSENSEまたはDCRによる電流検出
  • プログラマブルな固定周波数(100kHz~3MHz)
  • フェーズロック可能な周波数(100kHz~3MHz)
  • 連続動作、パルス・スキップ動作、軽負荷の低
  • リップルBurst Mode動作のいずれかを選択可能
  • 超低ドロップアウト降圧動作:99%のデューティ・サイクル
  • シャットダウン時の低IQ:1.5μA
  • 小型38ピン5mm × 7mm QFNパッケージ
  • AEC-Q100オートモーティブ認証が進行中
製品概要
show more Icon

LTC7817は、すべてのNチャンネル・パワーMOSFET段を駆動する、高性能のトリプル出力(降圧/降圧/昇圧)同期DC/DCスイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大3MHzのフェーズロック可能なスイッチング周波数を使用できます。LTC7817は、4.5V~40Vの広い範囲の入力電源で動作します。昇圧コンバータや別の補助電源の出力からバイアスされる場合、LTC7817は起動後に入力電源電圧が1Vまで低下しても動作します。無負荷時の非常に低い静止電流により、バッテリ駆動のシステムで動作時間が延長します。OPTI-LOOP®補償により、幅広い出力容量およびESR値にわたって過渡応答を最適化できます。LTC7817は、高精度の降圧用0.8Vリファレンス、昇圧用1.2Vリファレンス、およびパワーグッド出力インジケータを搭載しています。

LTC7817の同期昇圧パススルー性能によって、オートモーティブのスタート/ストップ・アプリケーションにおいて損失が最小限に抑えられます。

アプリケーション

  • オートモーティブおよび輸送
  • 産業
  • 防衛/アビオニクス(航空電子機器)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7817EUHF#PBF
  • HTML
  • HTML
LTC7817EUHF#TRPBF
  • HTML
  • HTML
LTC7817HUHF#WPBF
  • HTML
  • HTML
LTC7817HUHF#WTRPBF
  • HTML
  • HTML
LTC7817IUHF#WPBF
  • HTML
  • HTML
LTC7817IUHF#WTRPBF
  • HTML
  • HTML
LTC7817JUHF#WPBF
  • HTML
  • HTML
LTC7817JUHF#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 26, 2023

- 23_0121

LTC7817/LTC7818 Die Revision

LTC7817EUHF#PBF

製造中

LTC7817EUHF#TRPBF

製造中

LTC7817HUHF#WPBF

LTC7817HUHF#WTRPBF

LTC7817IUHF#WPBF

LTC7817IUHF#WTRPBF

LTC7817JUHF#WPBF

LTC7817JUHF#WTRPBF

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 26, 2023

- 23_0121

arrow down

LTC7817/LTC7818 Die Revision

LTC7817EUHF#PBF

製造中

LTC7817EUHF#TRPBF

製造中

LTC7817HUHF#WPBF

LTC7817HUHF#WTRPBF

LTC7817IUHF#WPBF

LTC7817IUHF#WTRPBF

LTC7817JUHF#WPBF

LTC7817JUHF#WTRPBF

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

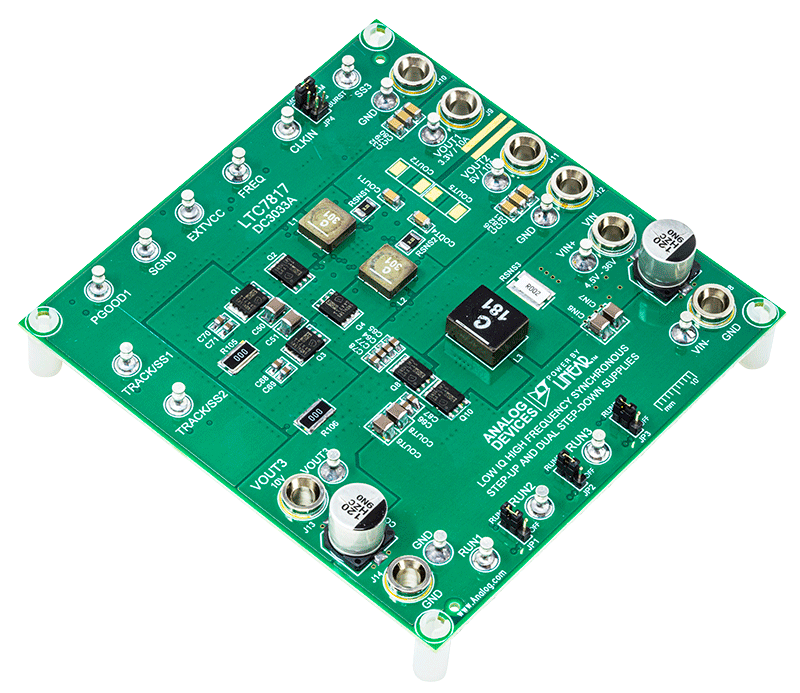

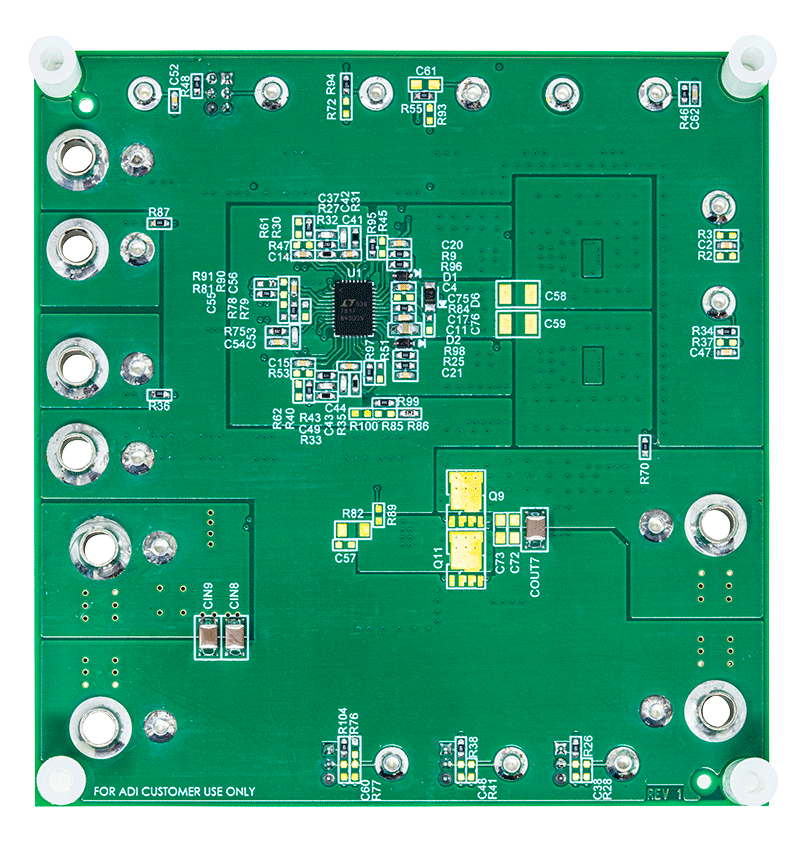

DC3033A

LTC7817デモ用ボード | トリプル出力同期型ステップアップ/デュアル・ステップダウン電源

zoom

DC3033A

LTC7817デモ用ボード | トリプル出力同期型ステップアップ/デュアル・ステップダウン電源

LTC7817デモ用ボード | トリプル出力同期型ステップアップ/デュアル・ステップダウン電源

製品の詳細

デモ回路3033Aは、LTC7817を搭載したトリプル出力の同期型ステップアップ/デュアル・ステップダウン電源です。このデモンストレーション回路は、10Vの昇圧出力によって給電される5V/10Aと3.3V/10Aの降圧2出力用に設計されています。この特徴を活かして、降圧出力は4.5V~36Vの広い入力電圧範囲にわたってレギュレーションを維持できるため、オートモーティブや他のバッテリ駆動アプリケーションに適しています。また、このデモ回路は、メイン降圧回路の部品が¾インチ × 1&½インチ、メイン昇圧回路の面積が¾インチ × 1¾インチに収まるドロップイン・レイアウトを採用しています。LTC7817のパッケージ・スタイルは、露出パッドの38ピンQFNです。

このボードには、レール・トラッキング(降圧チャンネルのみ)、バイアス用の内部5Vリニア電圧レギュレータ、出力ごとに分かれたRUNピン、PGOOD信号(CH1のみ)、そしてコンバータを強制連続モード(FCM)、パルススピッキング(PSM)、バースト・モード®動作(BURST)のいずれで実行させるか選択できる、モード・セレクタといった機能があります。外部クロックへの同期も可能です。LTC7817のデータシートには、部品、動作、および用途の詳細がすべて記載されています。このデータシートは必ず、デモ回路3033Aのクイック・スタート・ガイドと併せて参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
