製品概要

機能と利点

  • 位相と利得の整合仕様を保証
  • プログラム可能な帯域幅:最大2.5MHzまで
  • プログラム可能な利得(0dB/6dB/12dB/24dB)
  • 9次リニアフェーズ応答
  • 差動、レール・トゥ・レール入出力
  • 低ノイズ:-145dBm/Hz(入力換算)
  • 低歪み:200kHzで-75dBc
  • シンプルなピン・プログラミングまたはSPIインターフェイス
  • 1本の外付け抵抗で最大速度/電力を設定
  • 2.7V~3.6Vで動作
  • 入力範囲:0V~5.5V
  • 4mm×4mm QFNパッケージ

製品概要

LTC6603は、通信レシーバや通信トランスミッタ向けの整合したプログラム可能なデュアル・ローパス・フィルタです。LTC6603はリニアフェーズ、位相整合、ダイナミックレンジに加えて感度が高いので、多くの通信システムのフィルタリングに適しています。チャネル間の位相整合が1.5°であるLTC6603は、トランシーバのIチャネルやQチャネルなど、整合フィルタ・ペアが必要なアプリケーションに使用することができます。さらに、差動入出力により、ほとんどの通信システムでシンプルなインターフェイスを実現します。

サンプリングされたデータのフィルタには外部クロックが不要ですが、このフィルタのカットオフ周波数は1本の抵抗を使用して3.5%より良好な精度で設定することができます。外付け抵抗により、フィルタネットワークに印加される直前に分割される内部発振器の周波数を設定します。このため、外付け抵抗値ごとに最大3種類のカットオフ周波数が得られるので、6オクターブより広い範囲にわたってカットオフ周波数を設定できます。また、カットオフ周波数は外部クロックを使用して設定することもできます。フィルタの利得も、1、2、4、16のいずれかに設定することができます。

LTC6603は、シリアル・インターフェイスを介して設定可能な低消費電力のシャットダウン・モードを備えており、24ピン4mm×4mm QFNパッケージで供給されます。


アプリケーション

  • 小型/低コスト基地局:
    • IDEN、PHS、TD-SCDMA、CDMA2000、WCDMA、UMTS
  • 低コストのリピータ、無線リンク、モデム
  • 802.11xレシーバ
  • JTRS

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

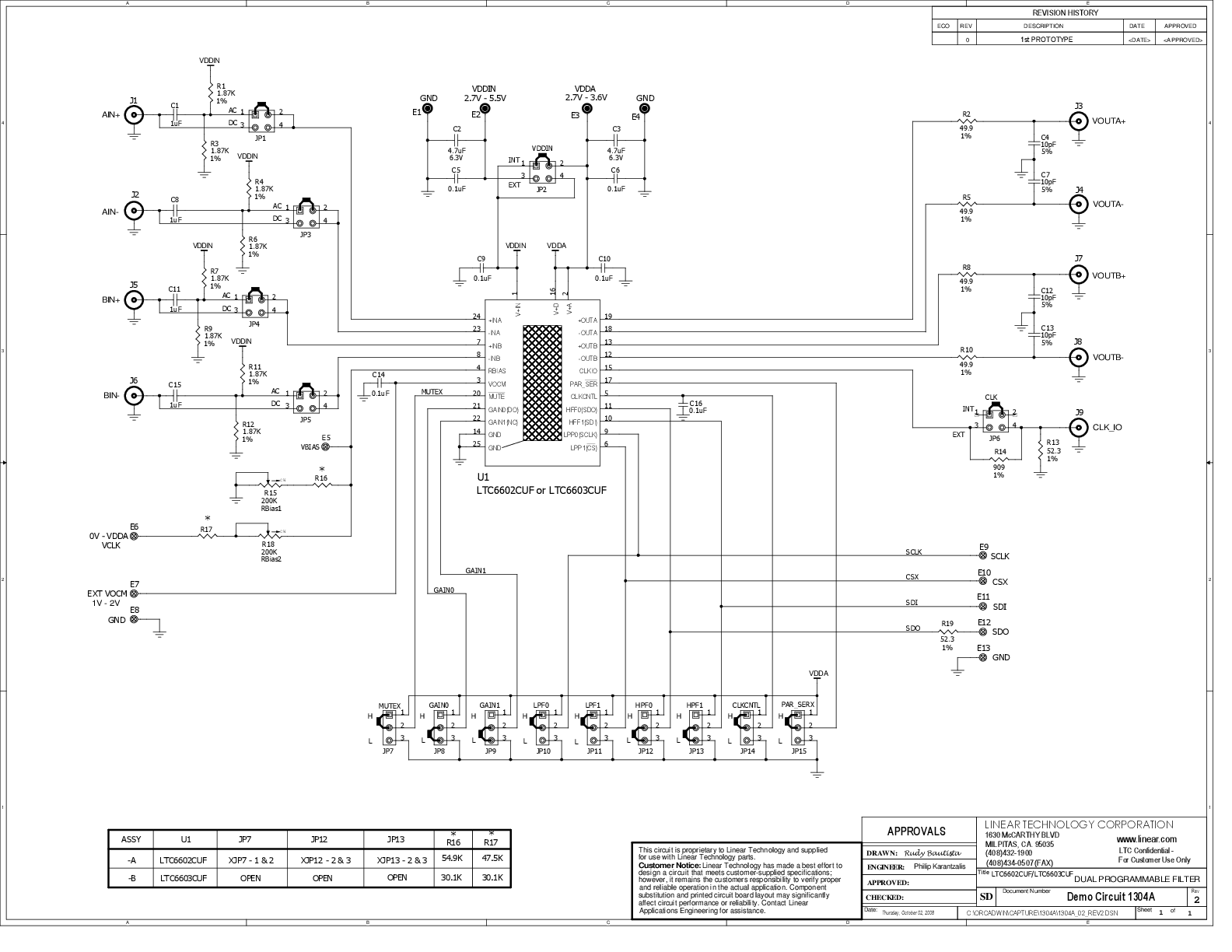

評価キット (1)
