LTC6602

整合した、高周波数デュアル・バンドパス/ローパス・フィルタ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$8.24
機能
  • 整合したデュアル・フィルタ/ドライバ、RFIDリーダーに最適
  • 2°以内の位相整合を保証
  • 0.2dB以内の利得整合を保証
  • ローパスまたはバンドパスとして構成可能
    • 設定可能な5次ローパス:42kHz~900kHz
    • 設定可能な4次ハイパス:4.2kHz~90kHz
  • 設定可能な利得:1倍、4倍、16倍、32倍
  • シンプルなピン・プログラミングまたはSPIインターフェイス
  • 低ノイズ:–145dBm/Hz(入力換算)
  • 低歪み:200kHzで–75dBc
  • 差動、レール・トゥ・レール入出力
  • 入力範囲:0V~5V
  • 低電圧動作:2.7V~3.6V
  • シャットダウン・モード
  • 4mm×4mm QFNパッケージ
追加の詳細
show more Icon

LTC6602は、デュアルの整合した、設定可能なバンドパス/ローパス・フィルタおよび差動ドライバです。LTC6602には、その位相整合やダイナミックレンジに加えて選択特性があるので、RFIDシステムのフィルタリングに最適です。チャネル間の位相整合が2°であるLTC6602は、トランシーバのIチャネルやQチャネルなど、整合度が高いフィルタが必要なアプリケーションに使用することができます。利得が設定可能であり、完全差動入出力なので、ほとんどのシステムでの実装が容易になります。

LTC6602のどちらのチャネルも、設定可能なローパスおよびハイパス・フィルタで構成されています。バンドパス機能では、ローパス・フィルタが高いカットオフ周波数に設定されます。ローパス機能では、ハイパス・フィルタをバイパスすることができます。フィルタのカットオフ周波数は1本の抵抗を使用して3%の保証された精度に設定することができます。また、フィルタのカットオフ周波数は外部クロックを使用して制御することもできます。

LTC6602は2.7V~3.6Vの単一電源で動作し、低消費電力のシャットダウン・モードを備えています。


アプリケーション

  • マルチプロトコルRFIDリーダー: EPC-GEN2、ISD、およびIPX
  • IDEN、PHS、GSMの各基地局
  • リピータ、無線リンク、およびモデム
  • ワイヤレス遠隔計測
  • JTRS

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$8.24

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6602CUF#PBF
  • HTML
  • HTML
LTC6602CUF#TRPBF
  • HTML
  • HTML
LTC6602IUF#PBF
  • HTML
  • HTML
LTC6602IUF#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC1304A-A

LTC6602 Demo Board | Dual Programmable 900kHz LP/BP Filter / ADC Driver

reference details image

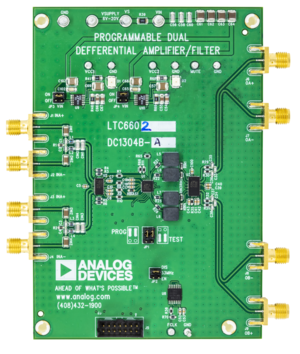

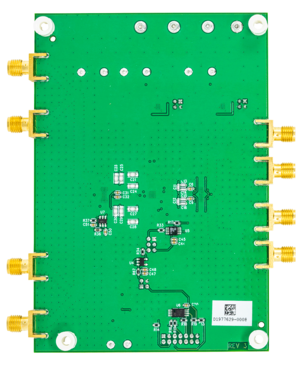

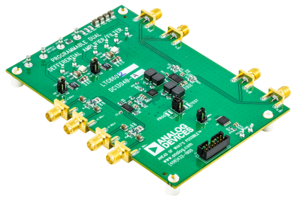

DC1304B-A
