製品概要
機能と利点
- 利得と27MHzまでのフィルタ応答をピンで設定可能
- 低消費電力： 16mA（3V時）
- 低歪み(2VP-P)
- 1MHz：–96dBc (2次)、–112dBc（3次）
- 10MHz：–65dBc（2次）、–78dBc（3次）
- 外付け部品がほとんど不要
- 抵抗：精度0.5%(標準)にトリミング済み
- コンデンサ：精度0.5%(標準)にトリミング済み
- 出力同相電圧を調整可能
- レール・トゥ・レール出力振幅
- 消費電力を設定可能、低消費電力のシャットダウン
- 小型（0.75mm×4mm × 4mm）20ピンQFN パッケージ
製品概要
LTC6601-2 は、低消費電力、低歪みで、非常に使いやすい完全差動2次アクティブ広帯域RCフィルタおよびドライバです。内蔵の抵抗、コンデンサ、アンプの帯域幅がトリミング済みであるため、一貫性と再現性のあるフィルタ特性が得られます。
フィルタ特性はピン・ストラップによって設定可能です。カットオフ周波数は5MHz～27MHzで、利得はピン・ストラップによって–17dB ～+17dBの範囲で設定可能です。
アンプの消費電力はスリーステートのBIASピンにより設定可能で、低消費電力モード(消費電力を半減)、高性能モード、スタンバイ・モードのいずれかを選択できます。
LTC6601ファミリには、歪みとノイズをトレードオフする2つの選択肢があります。LTC6601-2 は高周波数で歪みを最小限に抑え、LTC6601-1はノイズが最小になるように設定されています。どちらもピン互換のパッケージで供給されます。
LTC6601-2 は4mm × 4mmの小型20ピン・リードレスQFN パッケージで供給されます。
アプリケーション
- 差動A/Dコンバータ・ドライバ
- アンチエイリアシング/リコンストラクション・フィルタ
- シングルエンドから差動へ変換/増幅
- 低電圧、低ノイズ、差動信号処理
- 同相電圧の変換
- 携帯計測器
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R532 Reliability Data3/26/2018
-

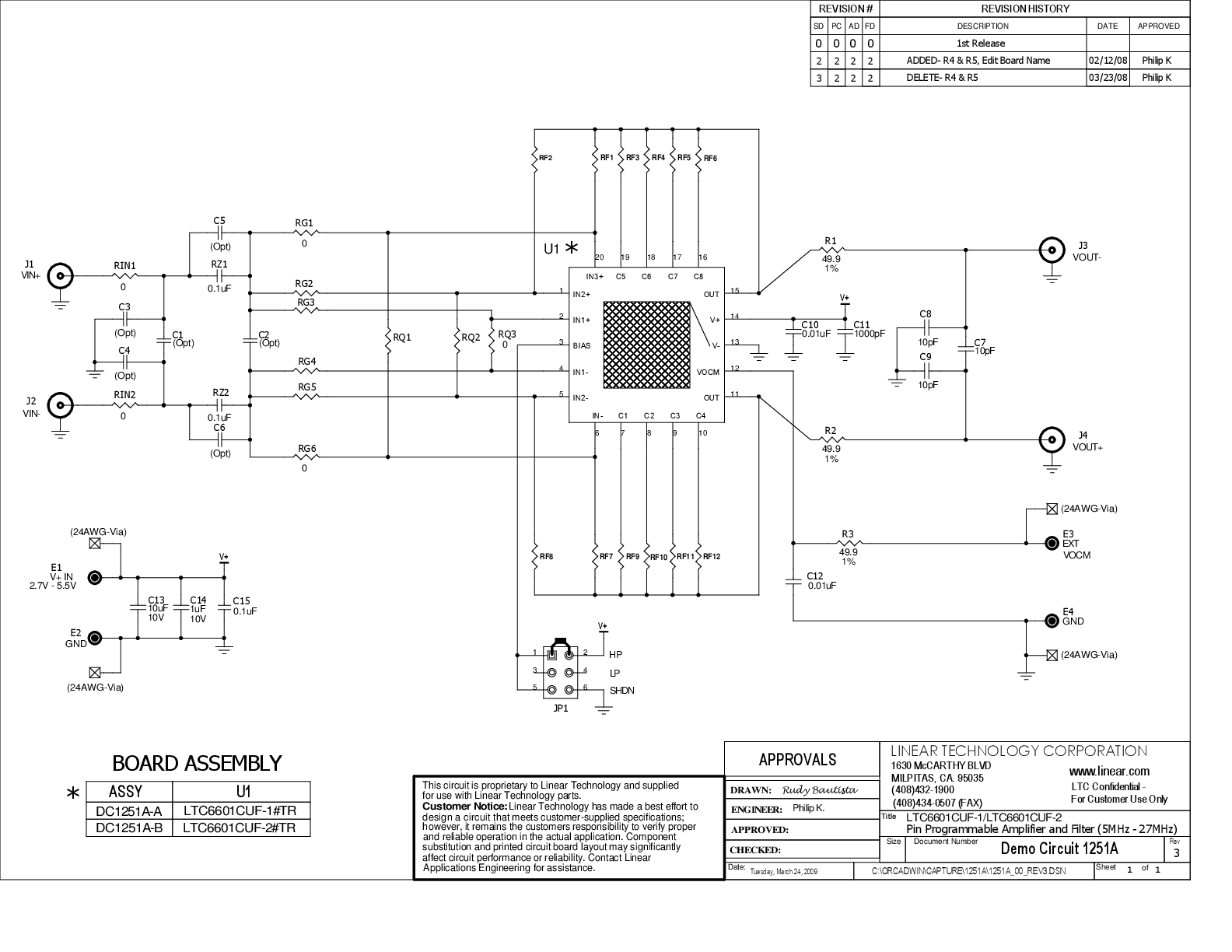

DC1251A - Demo Manual9/24/2009
-
差動アンプ 高速ADCドライバ11/21/2012
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC6601-1
LTC6601-2
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC6601CUF-2#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6601CUF-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6601IUF-2#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6601IUF-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R532 Reliability Data |
