製品概要
機能と利点

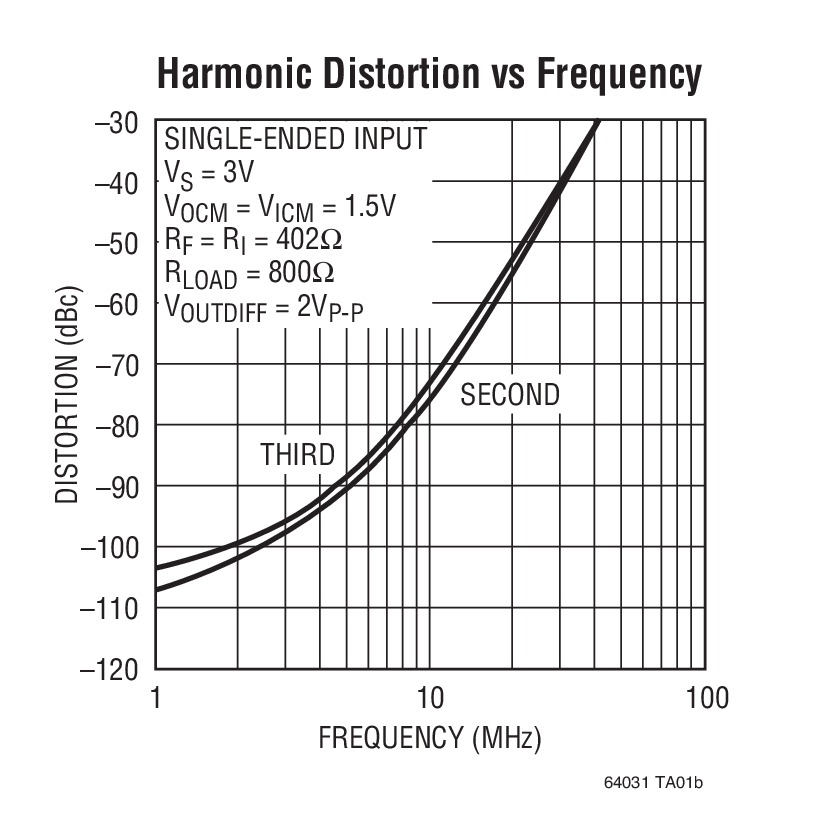

- 低歪み（2VP-P、3MHz）：-95dBc
- 完全差動入出力
- 低ノイズ：入力換算で2.8nV/√Hz
- 利得帯域幅積：200MHz
- クランプ内蔵：高速オーバードライブ回復
- スルーレート：200V/μs
- 調整可能な出力同相電圧
- レール･トゥ･レール出力振幅
- グランドまでの入力範囲
- 大きな出力電流：60mA（標準）
- DC電圧オフセット＜1.5mV（最大）
- 消費電流：10.8mA
- 電源電圧範囲：2.7V～5.25V
- 低消費電力シャットダウン

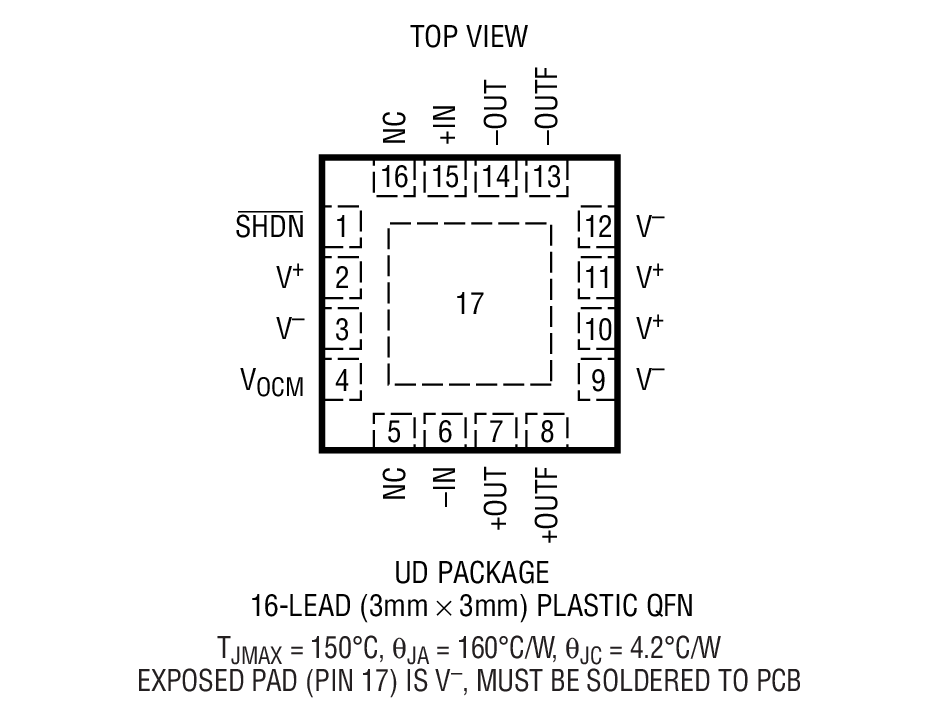

- 3mm×3mm×0.75mmの小型16ピンQFNパッケージ
製品概要
LTC6403-1は、3V～5Vの単一電源動作に最適化された高精度、低ノイズ、低歪み、完全差動入出力アンプです。LTC6403-1はユニティゲイン安定で、閉ループ帯域幅がDC～200MHzです。通常のフィルタされていない出力（+OUTおよび-OUT）に加え、44.2MHz差動シングルポール･ローパス･フィルタと1組のフィルタされた出力（+OUTFおよび-OUTF）を追加搭載しています。2.8nV/√Hzの入力換算電圧ノイズにより、同じ電源電圧で動作しながら最新の14～18ビットADCをドライブ可能で、システムコストと消費電力を節減します。LTC6403-1は2.7Vの低電圧電源向けに性能を維持しています。消費電流はわずか10.8mAで、消費電流を170μAに低減するハードウェア･シャットダウン機能を備えています。
LTC6403-1は3mm×3mmの小型16ピン･リードレスQFNパッケージで供給され、-40℃～85℃の温度範囲で動作します。
アプリケーション
- 差動入力A/Dコンバータ･ドライバ

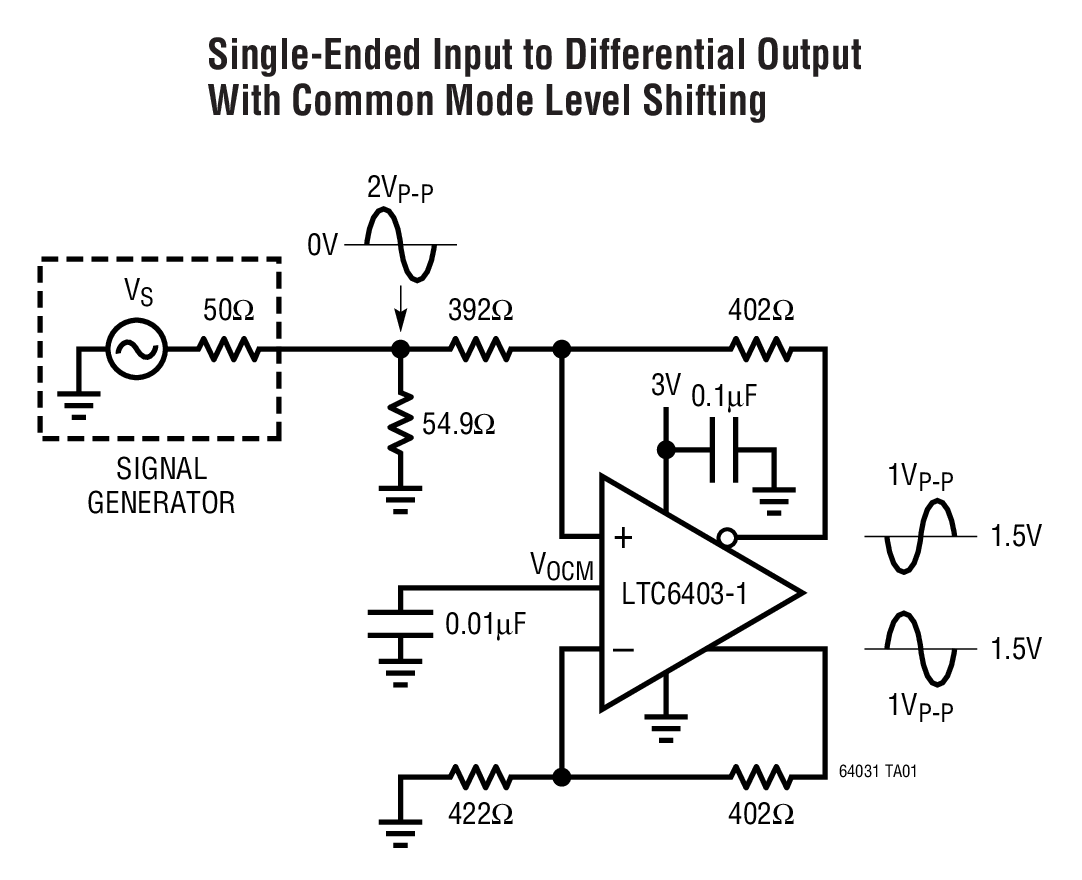

- シングルエンドから差動への変換/増幅
- 同相レベル変換
- 低電圧、低ノイズの信号処理
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-
R532 Reliability Data3/26/2018
-

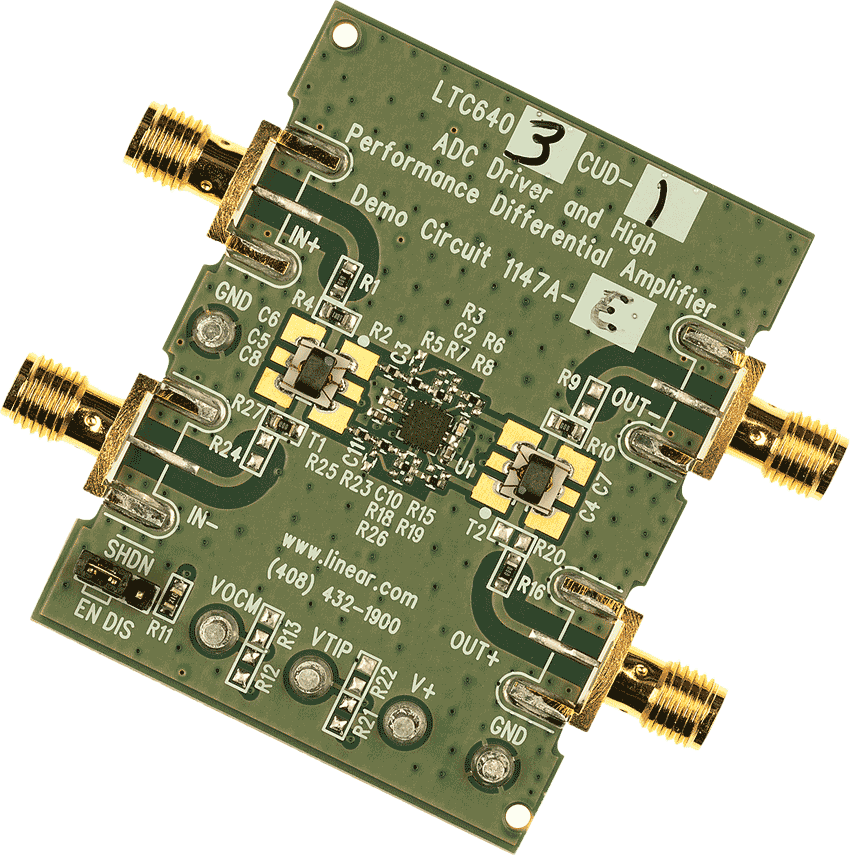

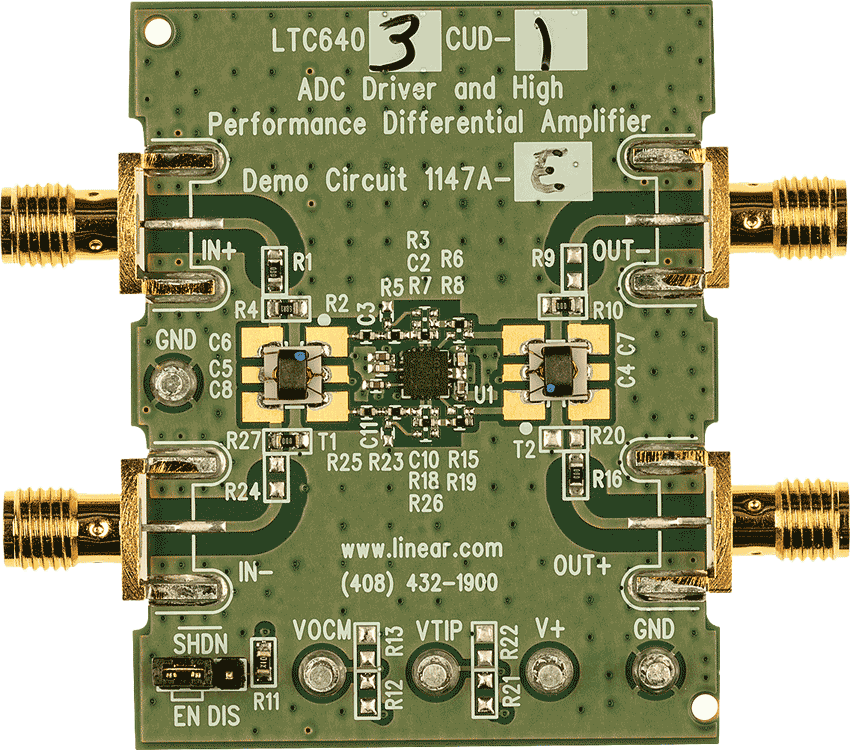

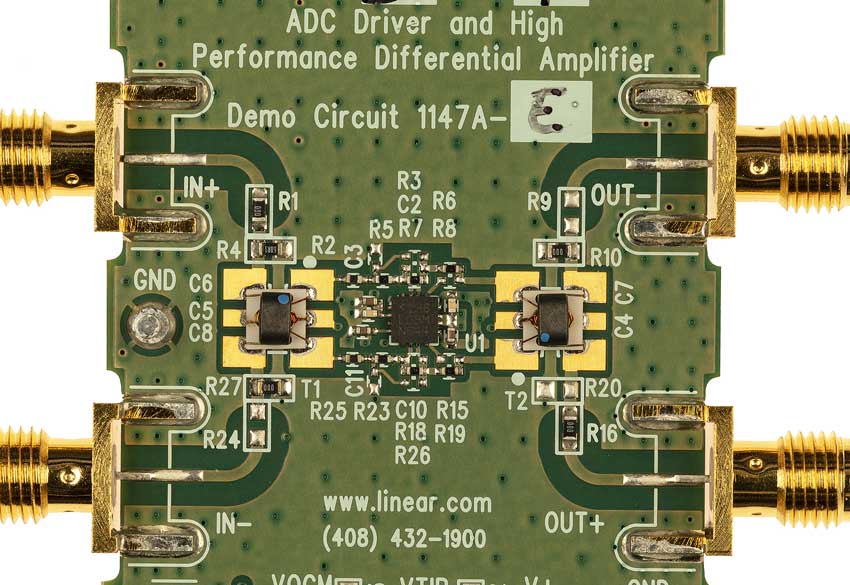

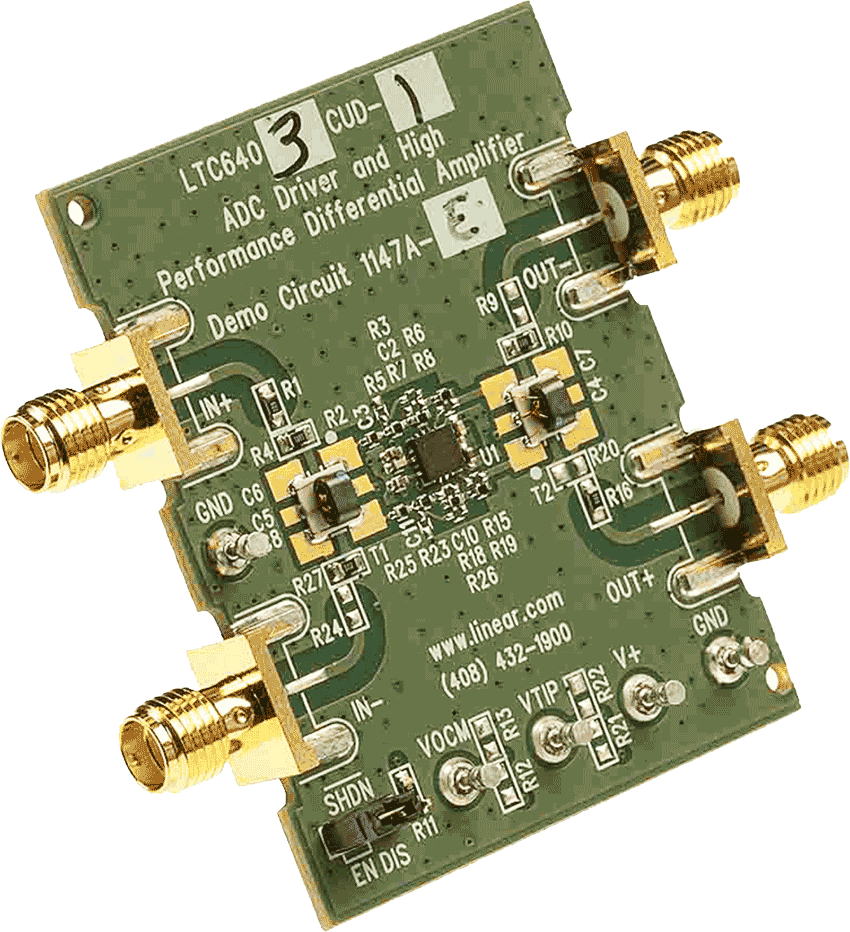

DC1147A - Demo Manual7/15/2011
-
DC1058A - Demo Manual9/24/2009
-
差動アンプ 高速ADCドライバ11/21/2012
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC6403-1
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
設計ツール
ADI DiffAmpCalc™
ADIの差動アンプ用設計ツール「ADI DiffAmpCalc」は、システム設計者の皆さまに、無料でダウンロードしてお使いいただけます。このツールは、これまで何時間もかかかっていた差動アンプの設計時間を数分に短縮します。
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC6403CUD-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6403CUD-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6403HUD-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6403HUD-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6403IUD-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6403IUD-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R532 Reliability Data |
