LTC6244

デュアル50MHz、低ノイズ、レール･トゥ･レールCMOSオペアンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

4 14, 2010 ellipse 日本語

LTC6244: デュアル50MHz、低ノイズ、レール･トゥ･レールCMOSオペアンプ データシート

データシートご利用上の注意
PDFファイルを開く external-link 4.00M
Documentation すべてのドキュメントを表示
LTspice LTC6244 Demo Circuit - Low Noise AC Difference Amplifier Download 3.00KB LTspice LTC6244 Demo Circuit - 60kHz, Positive and Negative Peak Detector Download 6.00KB LTspice LTC6244 - Operational Amplifiers (Op Amps) Download 0.77 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 22
1Ku当たりの価格 最低価格：$2.01
特長
  • 入力バイアス電流：1pA（標準、25℃）

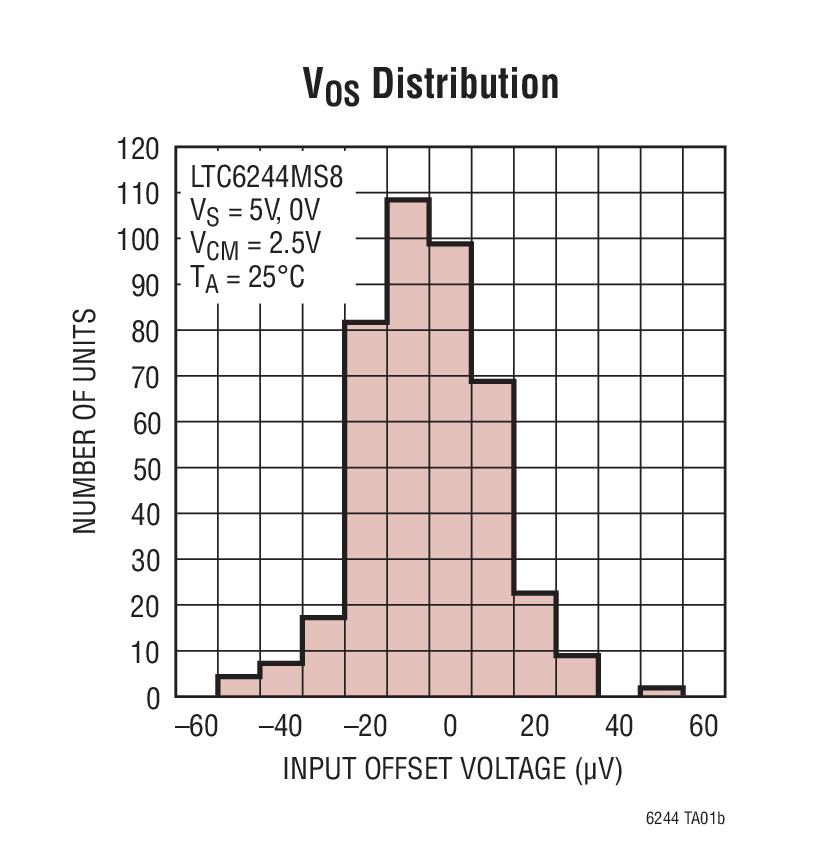

  • 低オフセット電圧：100μV（最大）
  • 低オフセット･ドリフト：2.5μV/℃（最大）
  • 0.1Hz～10Hzノイズ：1.5μVP-P
  • スルーレート：40V/µs
  • 利得帯域幅積： 50MHz
  • レール･トゥ･レールの出力振幅
  • 電源範囲：
    • LTC6244：2.8V～6V
    • LTC6244HV：2.8V～±5.25V
  • 低入力容量：2.1pF

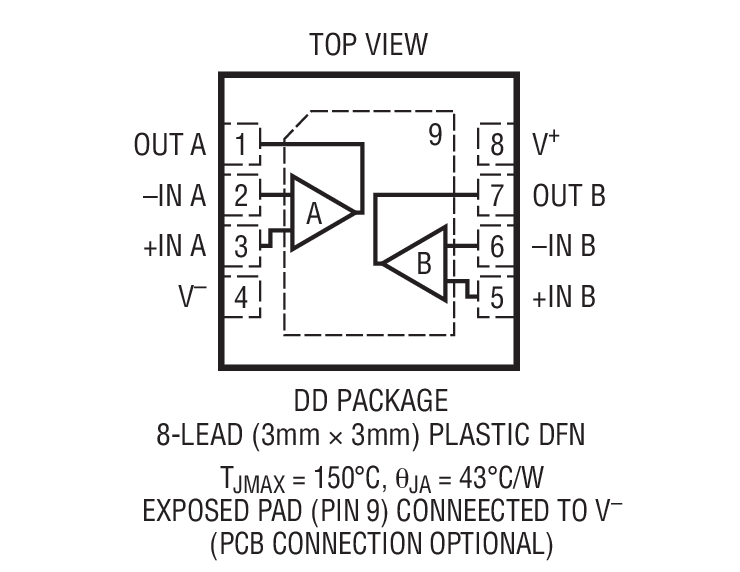

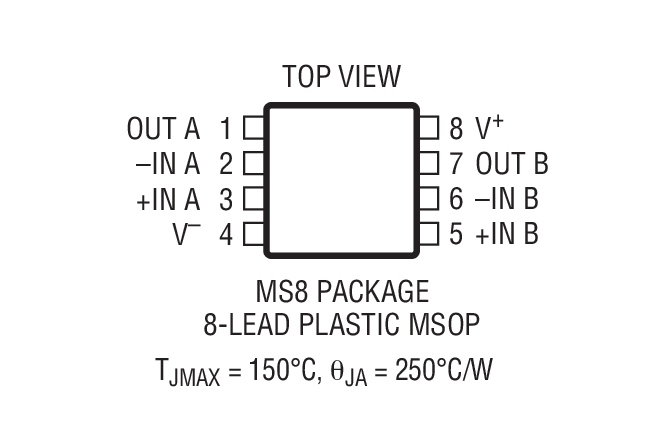

  • 8ピンMSOPおよび小型DFNパッケージ
製品概要
show more Icon

LTC6244は、50MHzの利得帯域幅、40V/μsのスルーレート、1pAの入力バイアス電流、低入力容量、レール･トゥ･レール出力振幅を特長とする、デュアル高速ユニティゲイン安定CMOSオペアンプです。0.1Hz～10Hzノイズがわずか1.5μVP-Pで、1kHzで12nV/√Hz以下のノイズが保証されています。このようにACおよびノイズ特性が優れているうえに、広い電源電圧範囲で動作し、最大オフセット電圧がわずか100μV、最大オフセット･ドリフトがわずか2.5μV/℃なので、フォトダイオード･アンプをはじめとする多くの高速信号処理アプリケーションに適しています。

このオペアンプは、両方の電源レールの35mV以内に振幅する出力段を搭載しているので、低電圧電源アプリケーションにおいて信号のダイナミックレンジを最大限に広げることができます。入力同相範囲は負電源電圧まで拡張されています。このデバイスは3Vと5Vで完全に規定され、HVバージョンでは±5Vの電源での動作が保証されています。

LTC6244は8ピンMSOPパッケージで供給されます。また、小型のデュアル･ファインピッチ･リードフリー（DFN）パッケージでも供給されるので、コンパクト設計にも対応できます。


アプリケーション

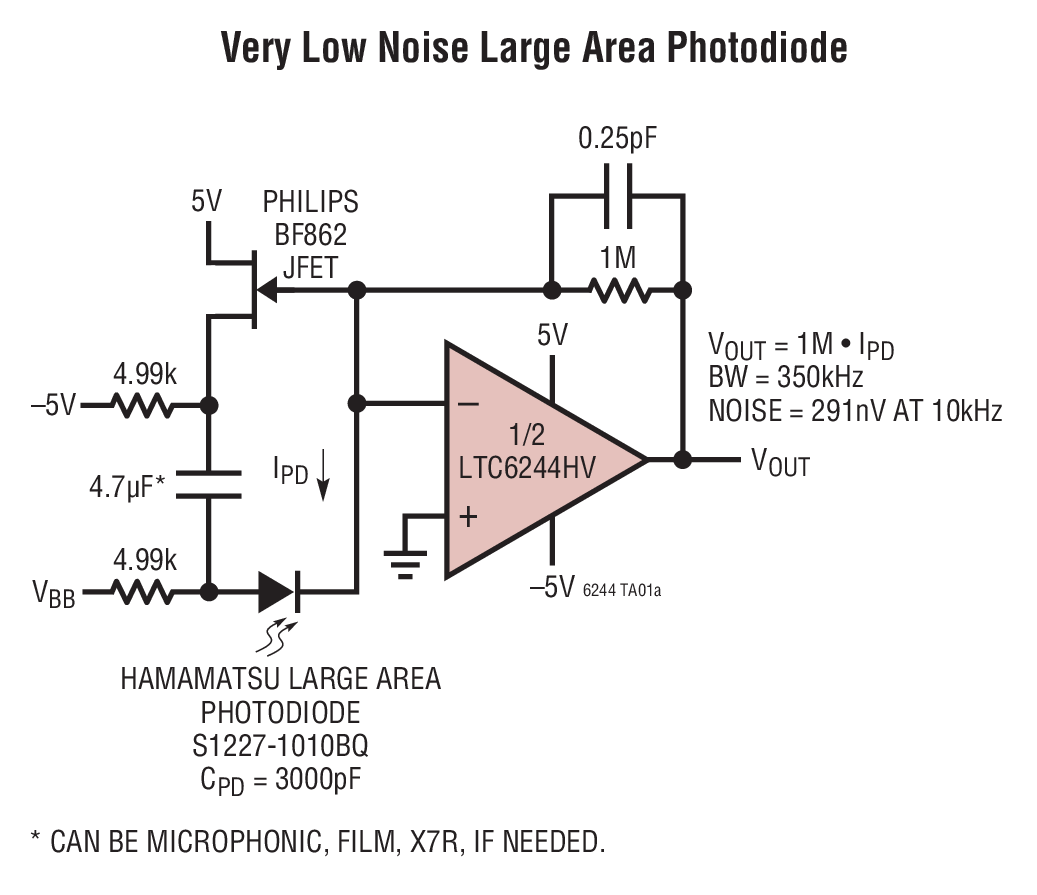

  • フォトダイオード･アンプ
  • チャージ･カップルド･アンプ
  • 低ノイズ信号処理
  • アクティブ･フィルタ
  • 医療用計測
  • 高インピーダンス･トランスデューサ･アンプ
