LTC6090

入力電流がpAレベルの140V CMOSレール・トゥ・レール出力オペアンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$4.12
特長
  • 電源電圧範囲:±4.75V~±70V (140V)
  • 0.1Hz~10Hzのノイズ:3.5μVP-P
  • 入力バイアス電流:最大50pA
  • 低いオフセット電圧:最大1.25mV
  • 低いオフセット・ドリフト:最大±5μV/°C
  • CMRR:最少130dB
  • レール・トゥ・レールの出力段
  • 出力シンク電流およびソース電流:50mA
  • 利得帯域幅積:12MHz
  • スルーレート:21V/µs
  • ノイズ密度:11nV/√Hz
  • サーマル・シャットダウン
  • 熱特性が改善されたSOIC-8EパッケージまたはTSSOP-16Eパッケージで供給
製品概要
show more Icon

LTC6090/LTC6090-5は、高電圧、高精度のモノリシック・オペアンプです。LTC6090は、単位利得で安定しています。LTC6090-5は、5以上のノイズ利得構成で安定しています。両アンプとも高い開ループ利得、低い入力換算オフセット電圧およびノイズ、pAレベルの入力バイアス電流を特長としており、高電圧、高インピーダンスのバッファ処理あるいは高利得構成に最適です。

これらのアンプは、内部で過熱状態から保護されています。ダイ温度が150℃に近づくと、高温警告出力(TFLAG)が作動します。出力段は、出力ディスエーブル・ピンであるODを使用してオフにすることができます。ODピンを高温警告出力(TFLAG)に接続することにより、デバイスが安全動作領域から外れると、出力段はディスエーブルされます。これらのピンは、あらゆるロジック・ファミリと容易にインタフェースできます。

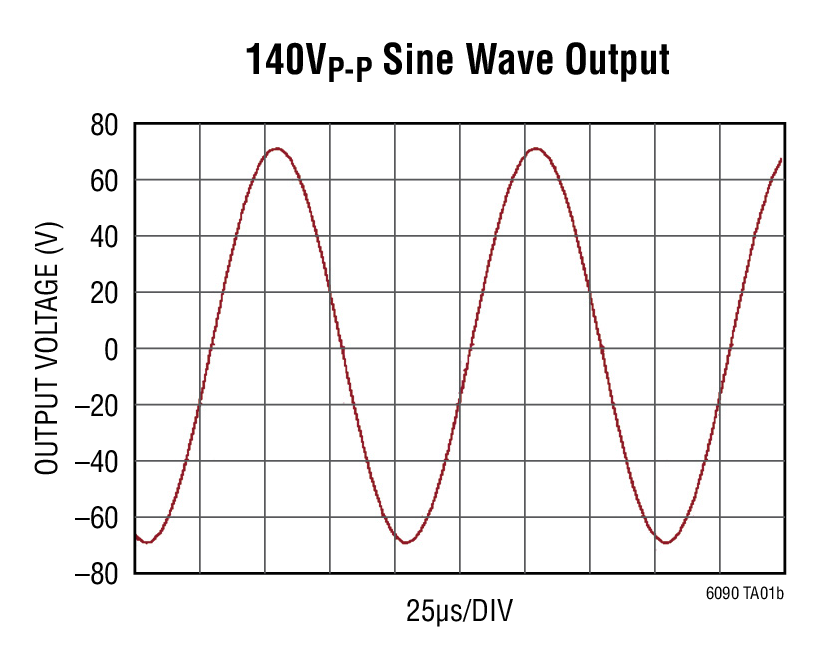

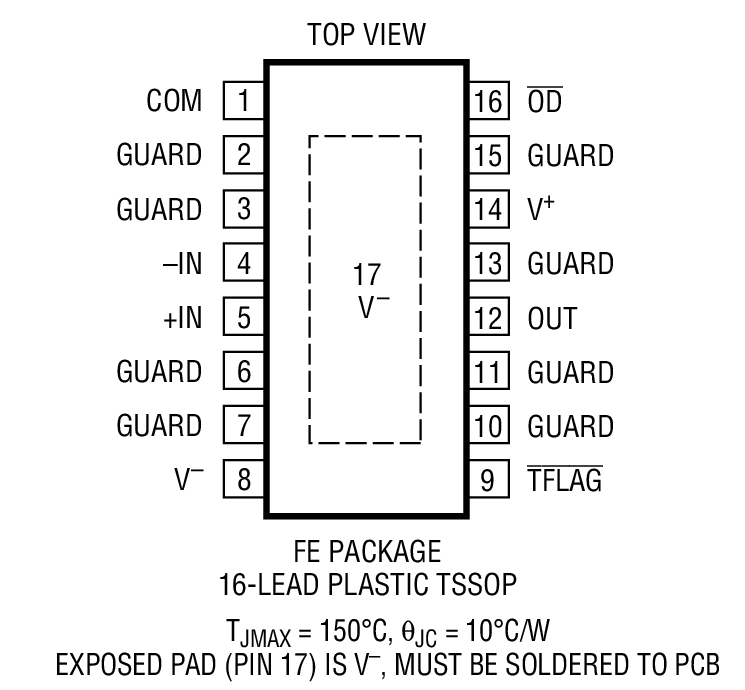

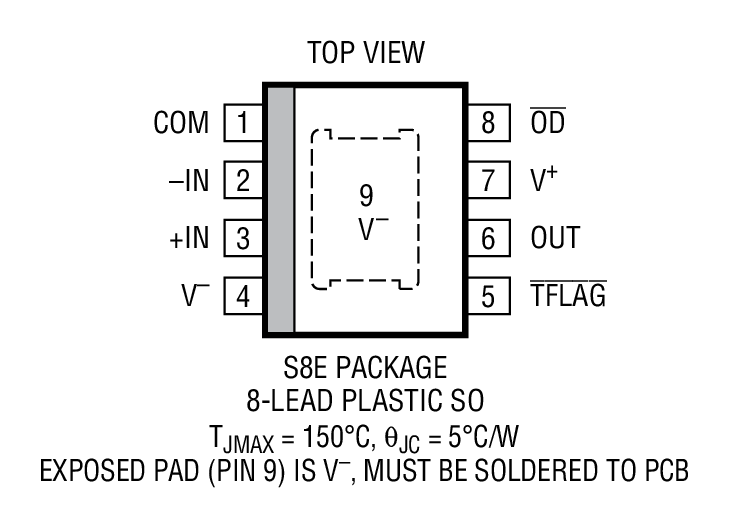

両アンプとも140V単電源または±70V両電源で動作可能であり、最大200pFの負荷容量を駆動できます。これらのアンプは、熱抵抗を低く抑えるための露出パッドを備えた8ピンSOパッケージおよび16ピンTSSOPパッケージで供給されます。


アプリケーション

  • ATE(自動試験装置)
  • ピエゾ素子ドライバ
  • フォトダイオード・アンプ
  • 高電圧レギュレータ
  • 光通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$4.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6090CFE#PBF
  • HTML
  • HTML
LTC6090CFE#TRPBF
  • HTML
  • HTML
LTC6090CFE-5#PBF
  • HTML
  • HTML
LTC6090CFE-5#TRPBF
  • HTML
  • HTML
LTC6090CS8E#PBF
  • HTML
  • HTML
LTC6090CS8E#TRPBF
  • HTML
  • HTML
LTC6090CS8E-5#PBF
  • HTML
  • HTML
LTC6090CS8E-5#TRPBF
  • HTML
  • HTML
LTC6090HFE#PBF
  • HTML
  • HTML
LTC6090HFE#TRPBF
  • HTML
  • HTML
LTC6090HFE-5#PBF
  • HTML
  • HTML
LTC6090HFE-5#TRPBF
  • HTML
  • HTML
LTC6090HS8E#PBF
  • HTML
  • HTML
LTC6090HS8E#TRPBF
  • HTML
  • HTML
LTC6090HS8E-5#PBF
  • HTML
  • HTML
LTC6090HS8E-5#TRPBF
  • HTML
  • HTML
LTC6090IFE#PBF
  • HTML
  • HTML
LTC6090IFE#TRPBF
  • HTML
  • HTML
LTC6090IFE-5#PBF
  • HTML
  • HTML
LTC6090IFE-5#TRPBF
  • HTML
  • HTML
LTC6090IS8E#PBF
  • HTML
  • HTML
LTC6090IS8E#TRPBF
  • HTML
  • HTML
LTC6090IS8E-5#PBF
  • HTML
  • HTML
LTC6090IS8E-5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC6090CFE#PBF

製造中

LTC6090CFE#TRPBF

製造中

LTC6090CFE-5#PBF

製造中

LTC6090CFE-5#TRPBF

製造中

LTC6090HFE#PBF

製造中

LTC6090HFE#TRPBF

製造中

LTC6090HFE-5#PBF

製造中

LTC6090HFE-5#TRPBF

製造中

LTC6090IFE#PBF

製造中

LTC6090IFE#TRPBF

製造中

LTC6090IFE-5#PBF

製造中

LTC6090IFE-5#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC6090CFE#PBF

製造中

LTC6090CFE#TRPBF

製造中

LTC6090CFE-5#PBF

製造中

LTC6090CFE-5#TRPBF

製造中

LTC6090HFE#PBF

製造中

LTC6090HFE#TRPBF

製造中

LTC6090HFE-5#PBF

製造中

LTC6090HFE-5#TRPBF

製造中

LTC6090IFE#PBF

製造中

LTC6090IFE#TRPBF

製造中

LTC6090IFE-5#PBF

製造中

LTC6090IFE-5#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

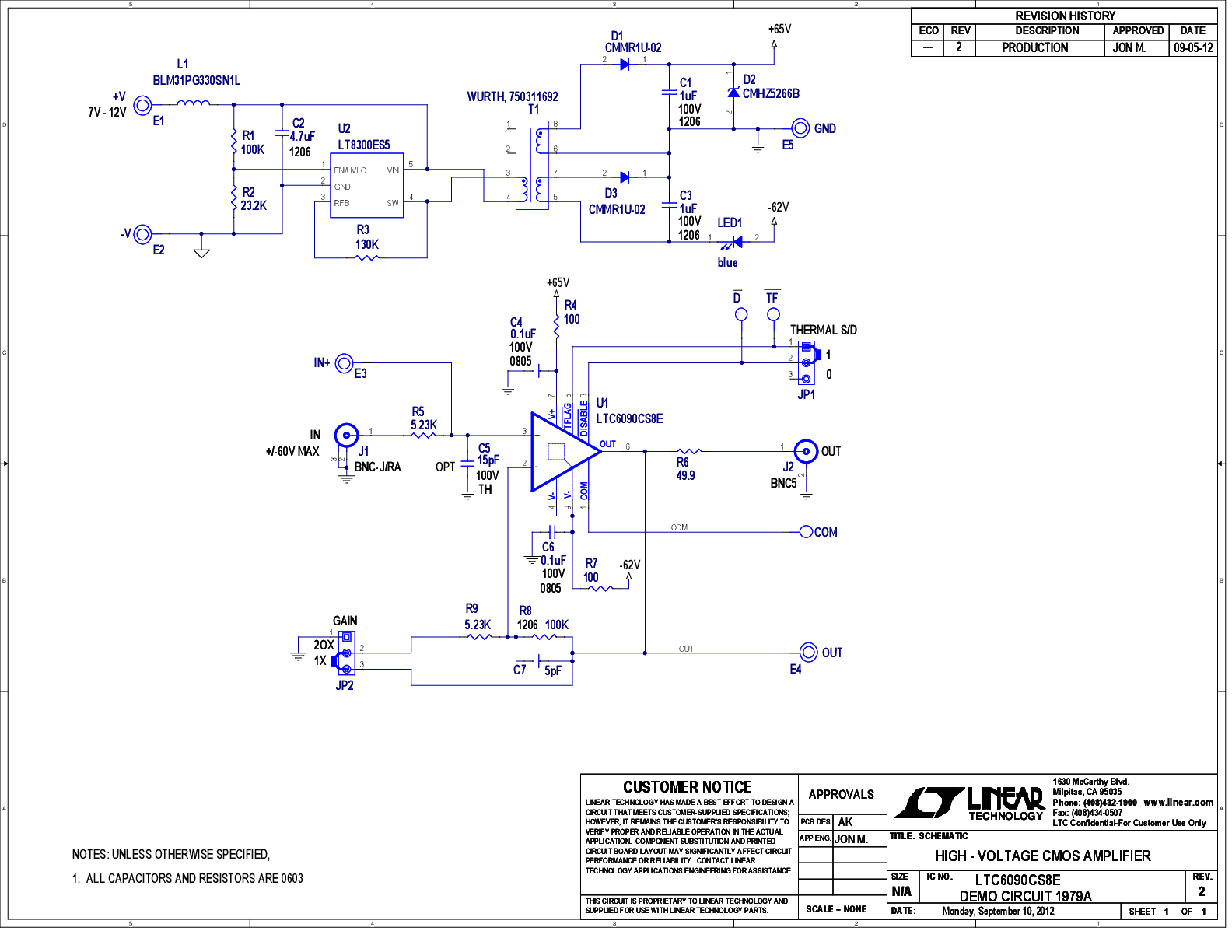

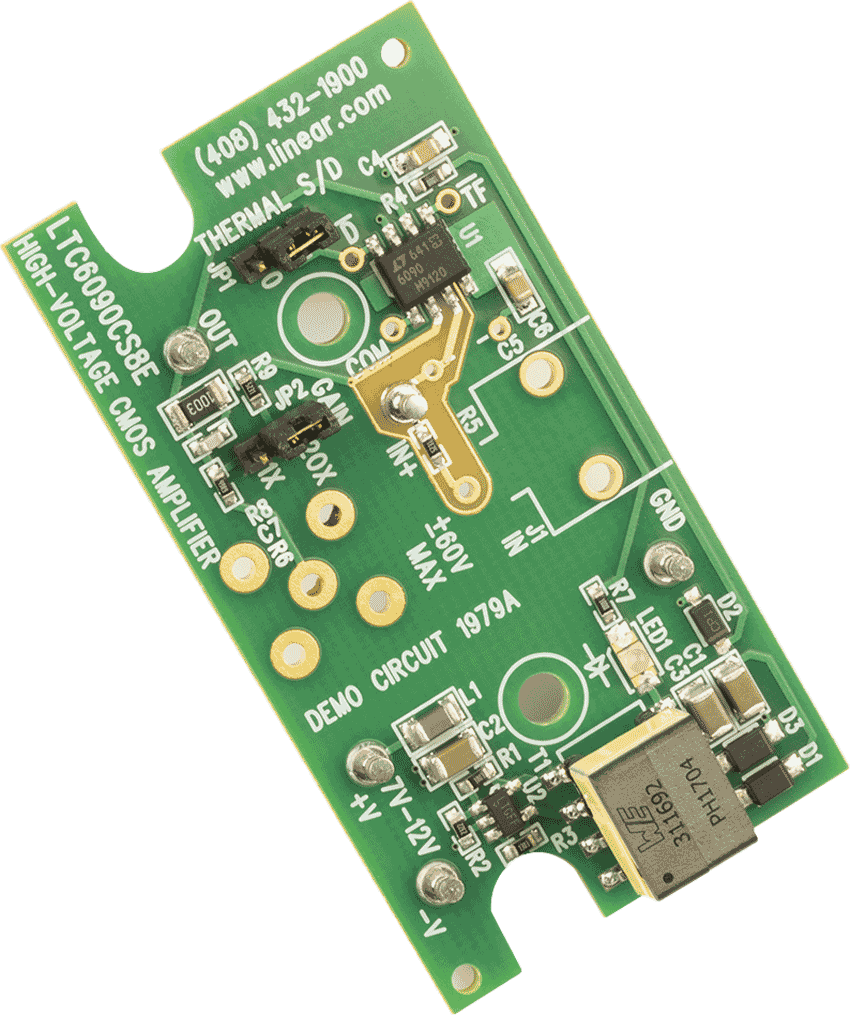

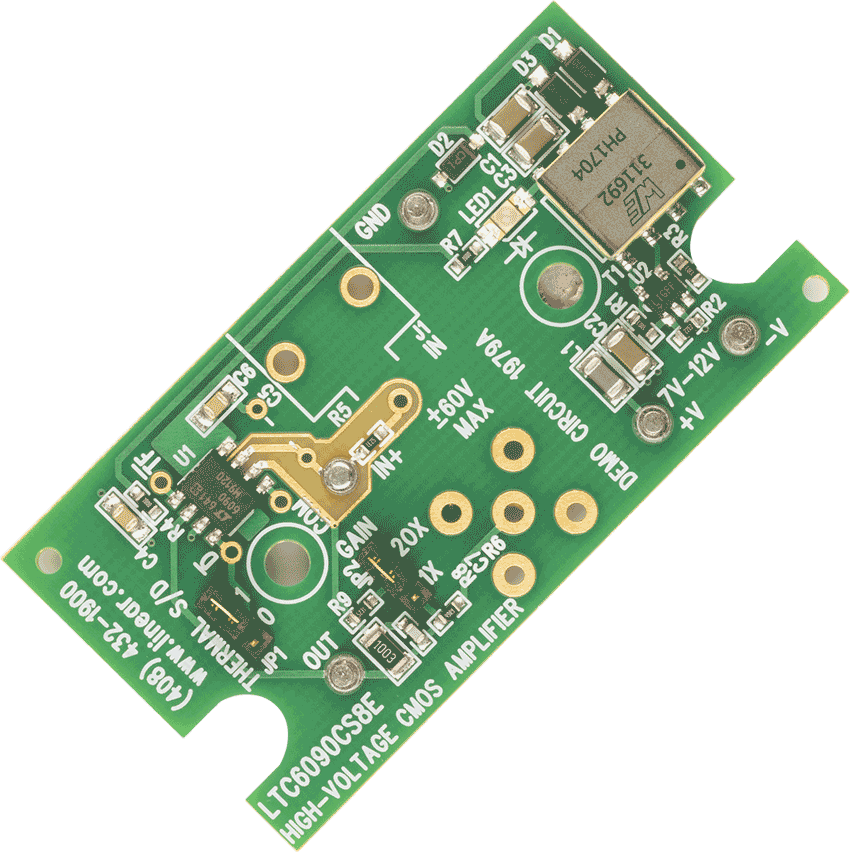

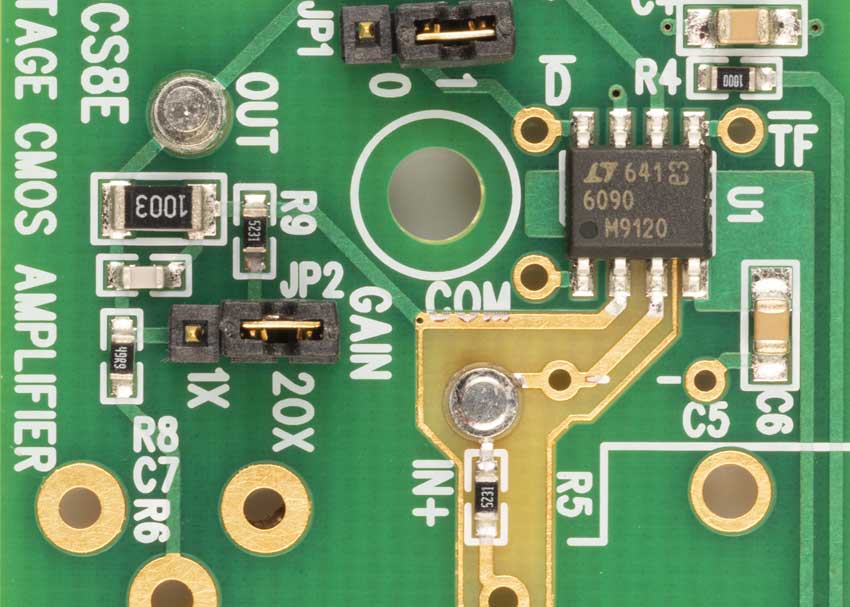

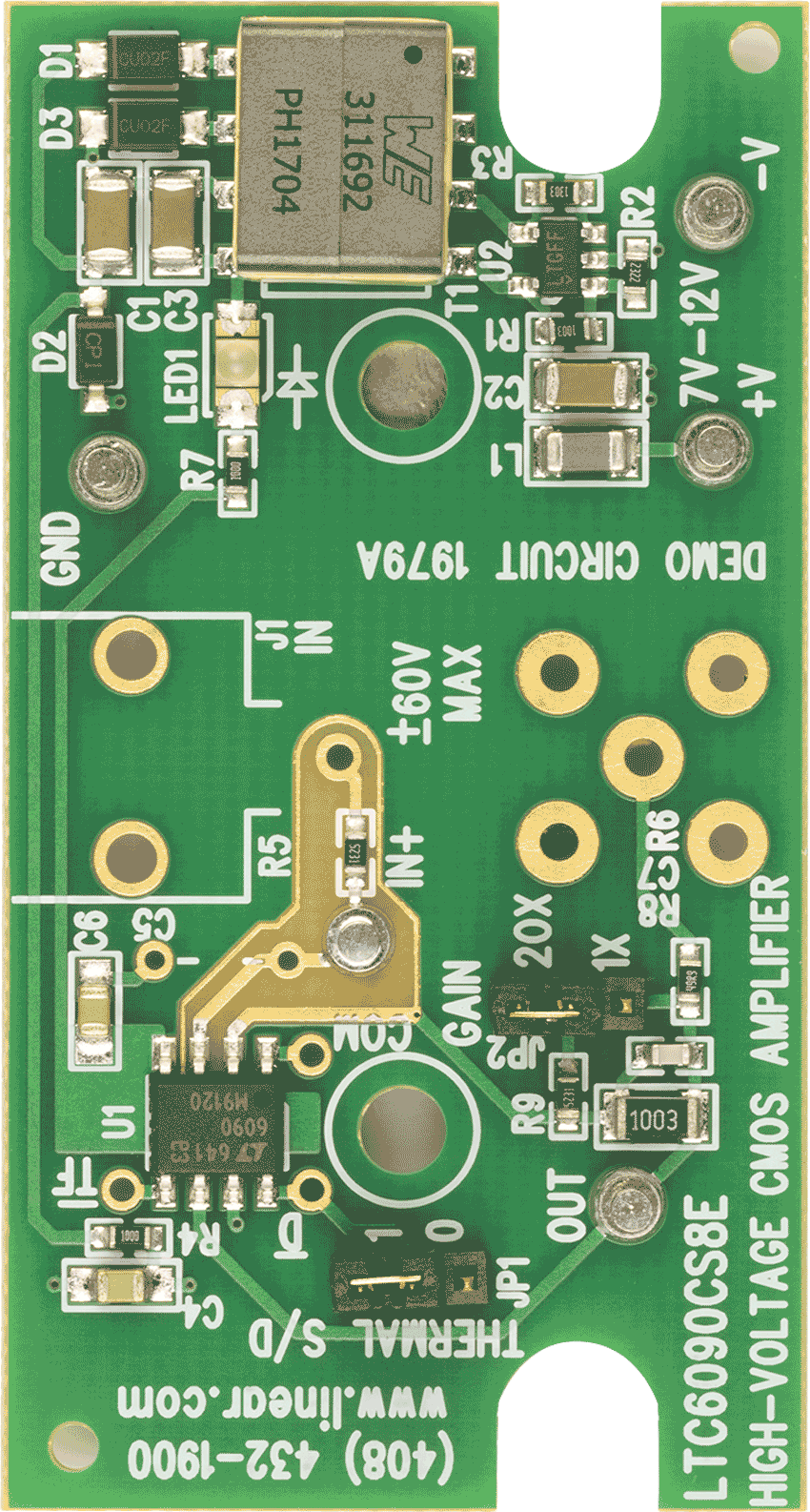

評価用キット

評価用キット 1

ツールおよびシミュレーション

ツールおよびシミュレーション 4

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
