LTC5591

製造中

デュアル 1.3GHz～2.3GHz 高ダイナミックレンジ・ダウンコンバーティング・ミキサ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 変換利得：1950MHzで8.5dB
  • IIP3：1950MHzで26.2dBm
  • ノイズフィギュア：1950MHzで9.9dB
  • 5dBmのブロッキングで15.5dBのNF
  • 高い入力P1dB
  • チャネル間分離：47dB
  • 3.3V電源時の消費電力：1.25W
  • 低消費電力モードの消費電力：800mW未満
  • チャネルごとに独立したシャットダウン制御
  • 50ΩシングルエンドのRFおよびLO入力
  • すべてのモードでLO入力が整合
  • LOドライブ・レベル：0dBm
  • 小型のパッケージとソリューション
  • -40°C～105°Cで動作

LTC5591は、600MHz～4.5GHzのRF周波数範囲をカバーする、2チャネルの高ダイナミックレンジ、高利得ダウンコンバーティング・ミキサ・ファミリのデバイスです。LTC5591は 1.3GHz～2.3GHzのRFアプリケーション向けに最適化されています。最適な性能を得るには、LO周波数が1.4GHz～2.1GHzの範囲内にあることが必要です。標準的なアプリケーションとして、1.7GHz ～2.2GHzのRF入力とローサイドLOを備えたLTE仕様やW-CDMA仕様のマルチチャネルまたはダイバーシティ・レシーバがあります。

LTC5591は変換利得が高く、高ダイナミックレンジなので、高選択度レシーバのデザインに損失の大きなIFフィルタを使用することができ、同時にソリューション全体のコスト、ボードスペース、システムレベルのばらつきを最小限に抑えます。さらに電力を節減するために低電流モードを備えており、ミキサのチャネルごとに独立したシャットダウン制御を行います。

High Dynamic Range Dual Downconverting Mixer Family

PART NUMBER RF RANGE LO RANGE
LTC5590 600MHz to 1.7GHz 700MHZ to 1.5 GHz
LTC5591 1.3GHz to 2.3 GHz 1.4GHz to 2.1GHz

LTC5592

 1.6GHz to 2.7GHz 1.7GHz to 2.5GHz
LTC5593 2.3GHz to 4.5GHz 2.1GHz to 4.2GHz

アプリケーション

  • 3G/4G ワイヤレス・インフラストラクチャ・ダイバーシティ・レシーバ (LTE、W-CDMA、TD-SCDMA、UMTS、GSM1800)
  • リモート無線ユニット（RRU)
  • MIMOインフラストラクチャ・レシーバ
LTC5591
デュアル 1.3GHz～2.3GHz 高ダイナミックレンジ・ダウンコンバーティング・ミキサ

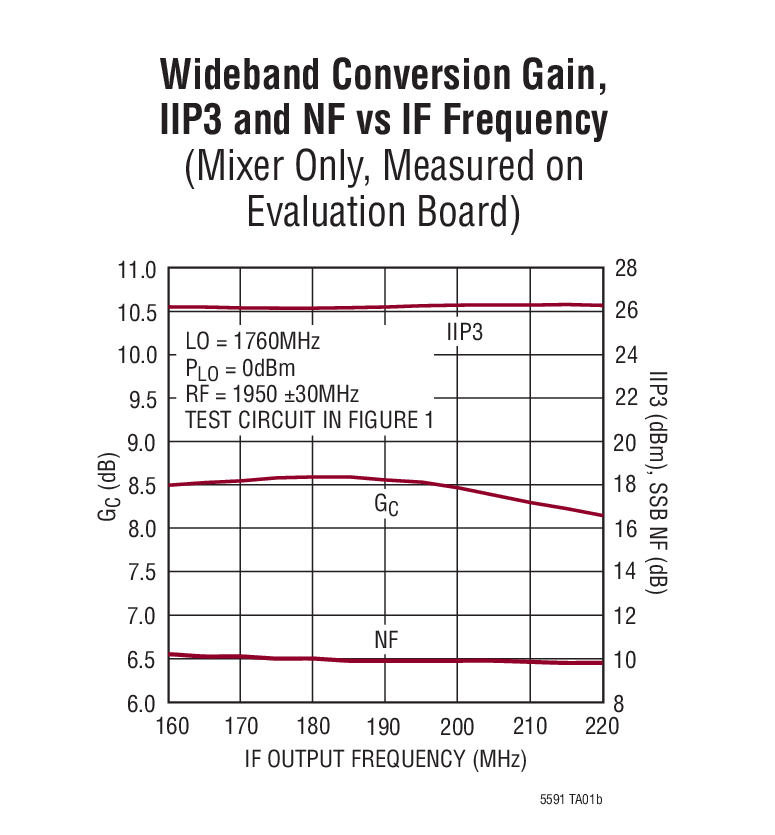

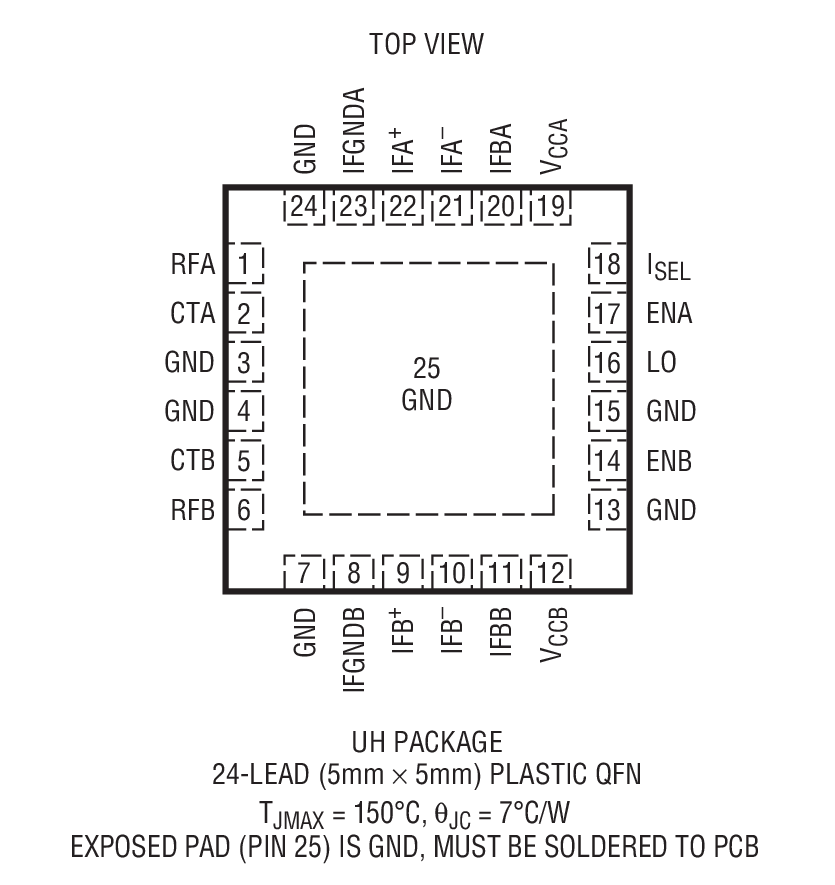

Wideband Receiver Wideband Conversion Gain, IIP3 and NF vs IF Frequency (Mixer Only, Measured on Evaluation Board) Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 1
LTC2155-14
製造中 デュアル、14ビット、170Msps ADC
フェーズ・ロック・ループ（PLL）シンセサイザ 1
LTC6946
最終販売 ノイズとスプリアスを極めて低く抑えたVCO内蔵の0.37GHz～5.7GHz整数分周方式シンセサイザ
可変ゲイン・アンプ（VGA） 1
LT5554
製造中 広帯域、超低歪みの7ビット･デジタル制御VGA
差動アンプ 3
LTC6417
最終販売 高速クランプを備えた1.6GHz低ノイズ高直線性差動バッファ/16ビットA/Dコンバータ・ドライバ
LT6604-15
新規設計に推奨 デュアル低ノイズ差動アンプおよび15MHzローパス・フィルタ
LTC6420-20
最終販売 整合したデュアル1.8GHz差動アンプ/ADCドライバ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

評価用キット

eval board
schematic 1
DC1710A-B

LTC5591 | Dual 1.3GHz to 2.3GHz High Dynamic Range Down Mixer Demo Circuit, IF=190MHz, +/-30MHz BW.

今すぐ購入 詳細を表示

製品詳細

DC1710A-B: Demo Board for the LTC5591 Dual 1.3GHz to 2.3GHz High Dynamic Range Downconverting Mixer.



DC1710A-B
LTC5591 | Dual 1.3GHz to 2.3GHz High Dynamic Range Down Mixer Demo Circuit, IF=190MHz, +/-30MHz BW.

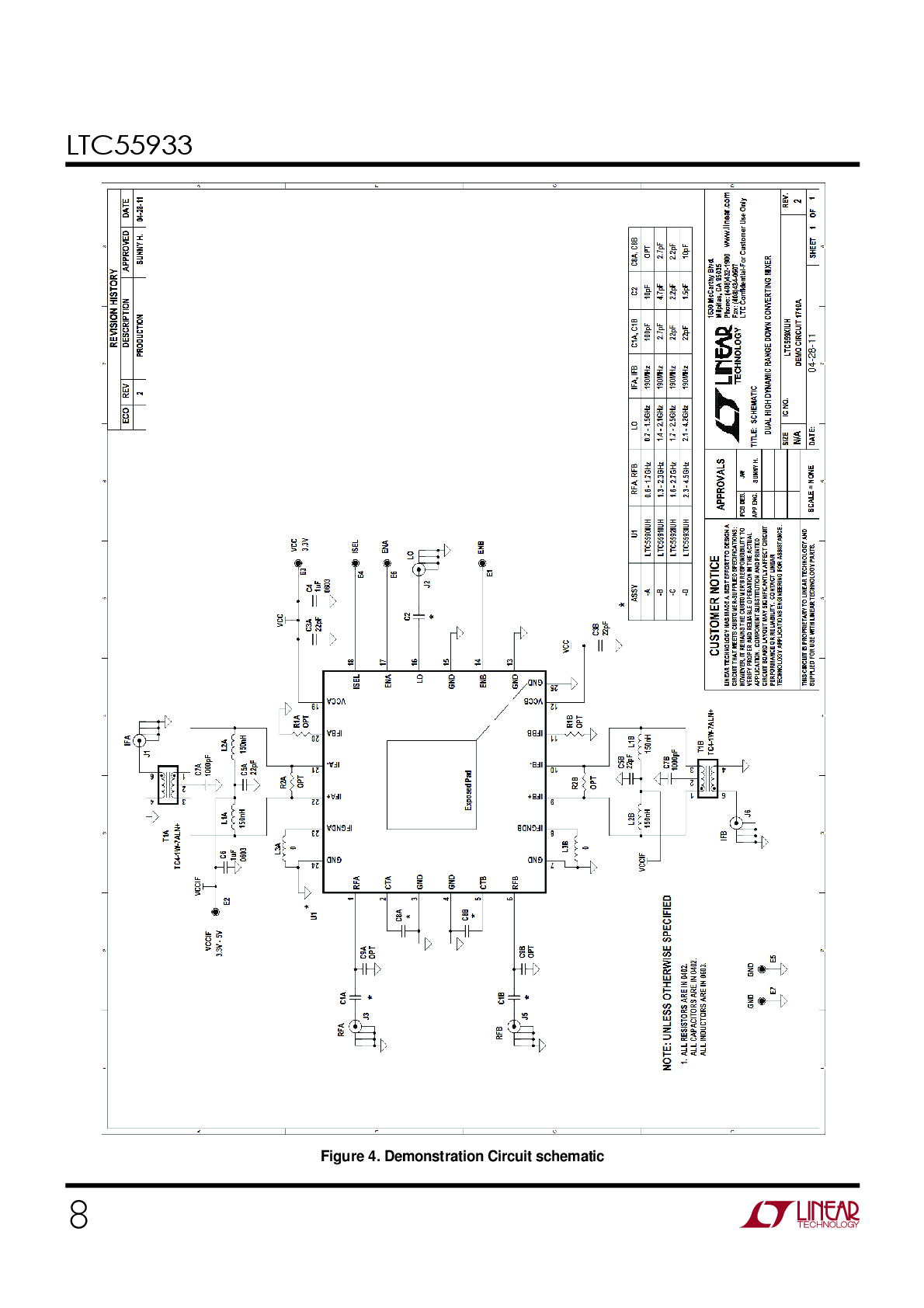

DC1710A-B - Schematic
