LTC5590
製造中高ダイナミックレンジの 600MHz～1.7GHzデュアル・ ダウンコンバーティング・ミキサ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$11.76
製品情報

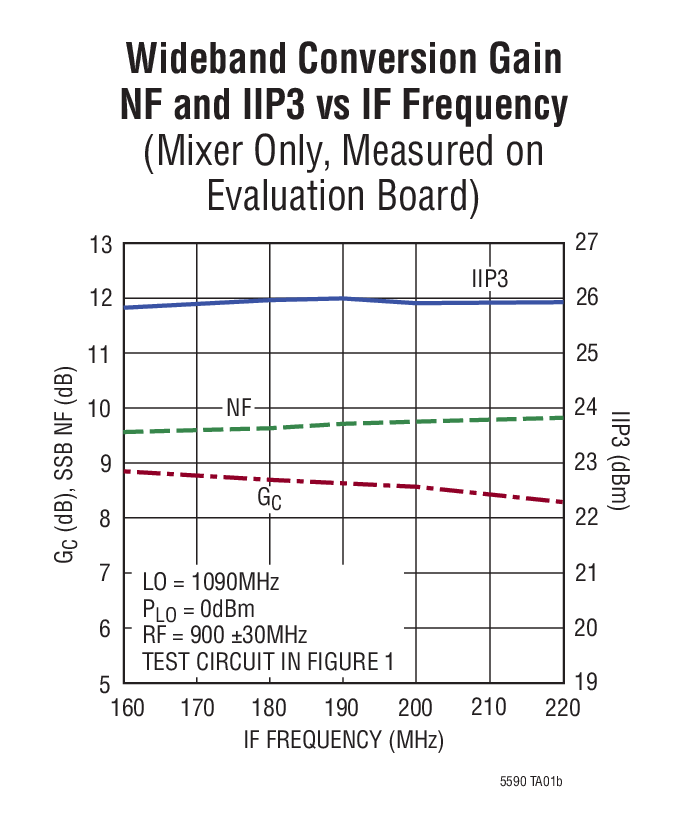

- 変換利得：900MHzで8.7dB
- IIP3：900MHzで26dBm
- ノイズフィギュア：900MHzで9.7dB
- NF：5dBmのブロッキングで15.6dB
- 高い入力P1dB
- チャネル間分離：900MHzで53dB
- 消費電力：1.3W（3.3V）
- 消費電力が0.8W未満の低消費電力モード
- 各チャネルのイネーブル・ピン
- 50ΩシングルエンドのRF入力およびLO入力
- 全てのモードでLO入力が整合
- LOドライブ・レベル：0dBm
- サイズの小さなパッケージとソリューション
- -40°C～105°Cで動作
LTC5590は、デュアル・チャネル、高ダイナミックレンジの高利得ダウンコンバーティング・ミキサ・ファミリーに属し、600MHz～4.5GHzのRF周波数範囲をカバーします。LTC5590は600MHz～1.7GHzのRFアプリケーション向けに最適化されています。最適な性能を得るには、LO周波数が700MHz～1.5GHzの範囲内にあることが必要です。標準的なアプリケーションとして、700MHz～915MHzのRF入力とハイサイドLOを備えたLTE仕様やGSM仕様のレシーバがあります。
LTC5590は変換利得が高く、高ダイナミックレンジなので、高選択度レシーバのデザインに損失の大きなIFフィルタを使用することができ、同時にソリューション全体のコスト、ボードスペース、システムレベルのばらつきを最小限に抑えます。電力をさらに節減するための低電流モードを備えており、ミキサ・チャネルごとに個別にシャットダウン制御を行います。
アプリケーション
- 3G/4Gワイヤレス・インフラストラクチャのダイバーシティ・レシーバ（LTE、CDMA、GSM）
- MIMOインフラストラクチャのレシーバ
- 高ダイナミックレンジ・ダウンミキサ・アプリケーション
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
製品セレクタ・カード 1
製品選択ガイド 1
プレス・リリース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|

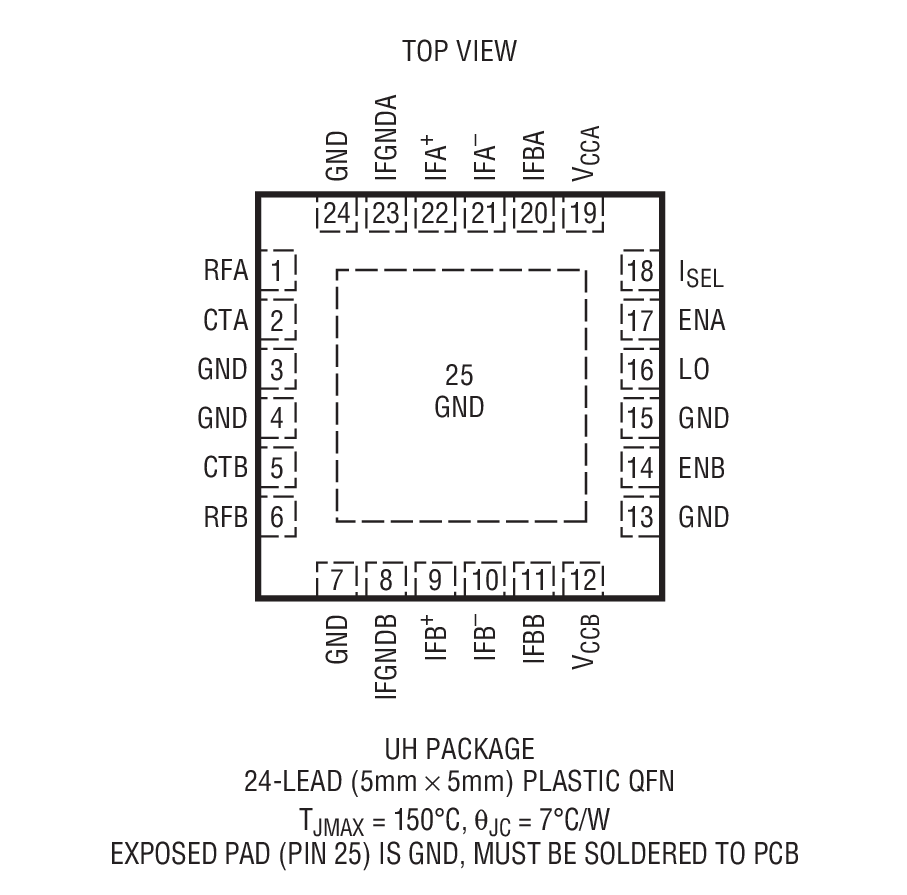

| LTC5590IUH#PBF | 24-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | ||
| LTC5590IUH#TRPBF | 24-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエストハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| A/Dコンバータ（ADC） 1 | ||
| LTC2155-14 | 製造中 | デュアル、14ビット、170Msps ADC |
| フェーズ・ロック・ループ（PLL）シンセサイザ 1 | ||
| LTC6946 | 最終販売 | ノイズとスプリアスを極めて低く抑えたVCO内蔵の0.37GHz～5.7GHz整数分周方式シンセサイザ |
| 可変ゲイン・アンプ（VGA） 1 | ||
| LT5554 | 製造中 | 広帯域、超低歪みの7ビット･デジタル制御VGA |
| 差動アンプ 3 | ||
| LT6604-15 | 新規設計に推奨 | デュアル低ノイズ差動アンプおよび15MHzローパス・フィルタ |
| LTC6417 | 最終販売 | 高速クランプを備えた1.6GHz低ノイズ高直線性差動バッファ/16ビットA/Dコンバータ・ドライバ |
| LTC6420-20 | 最終販売 | 整合したデュアル1.8GHz差動アンプ/ADCドライバ |
ツールおよびシミュレーション
ADIsimRF
ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。
ツールを開く評価用キット
LTC5590 | Dual 600MHz to 1.7GHz High Dynamic Range Down Mixer Demo Circuit, IF=190MHz, +/-30MHz BW.
