LTC5562

LF–7GHz広帯域低消費電力アクティブ・ミキサ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$5.91
特長
  • 広帯域の周波数範囲:最大7GHz
  • 低消費電力:2.7V~3.6V、40mA電源
  • 電源電流:最低15mAまで調整可能
  • アップコンバージョンまたはダウンコンバージョン

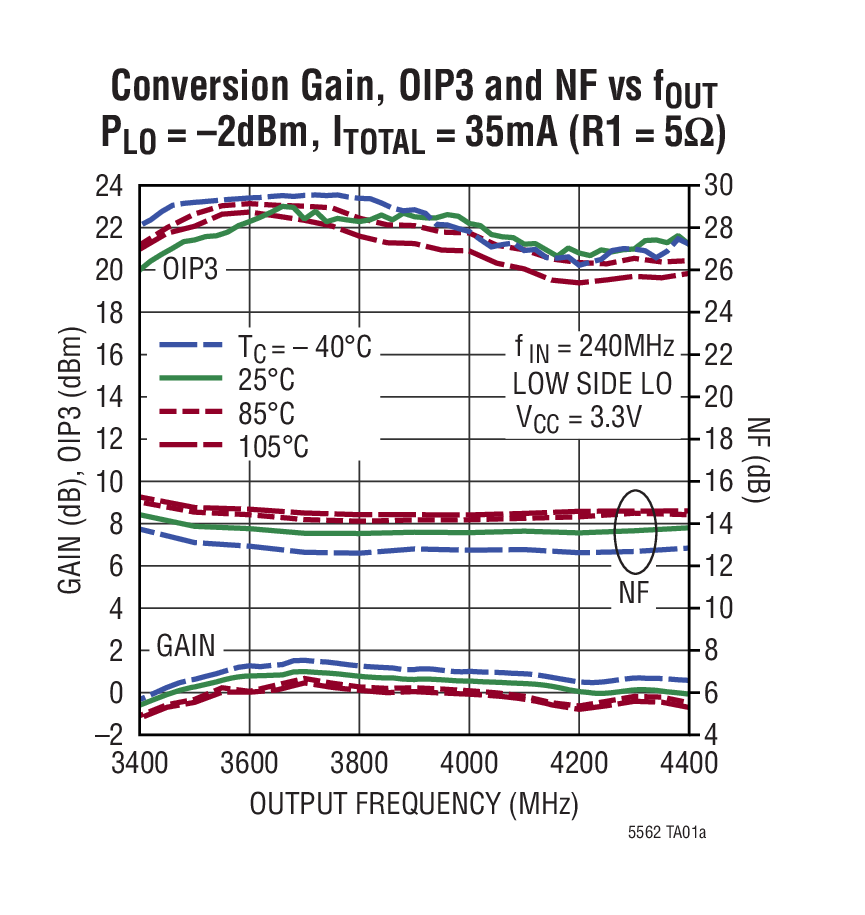

  • OIP3:3.6GHz出力で+20dBm
  • 変換利得:+1dB
  • 低いLO駆動レベル:–4dBm~+2dBm
  • シャットダウン中もLOインピーダンス整合を維持
  • イネーブル制御、シャットダウン電流:10μA
  • ESD:2kV(HBMおよびCDM)
  • –40°C~105°Cで動作

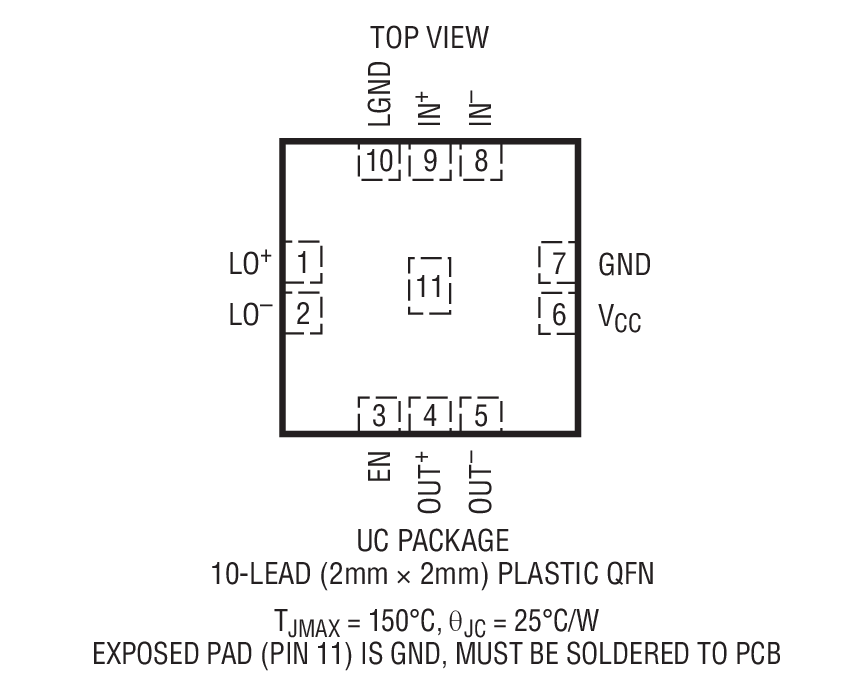

  • 小型の2mm×2mm 10ピンQFNパッケージ
製品概要
show more Icon

LTC5562は、広い入力帯域幅、低歪み、および低LOリークが要求されるアプリケーションに対して最適化された多用途の低消費電力ミキサです。本ミキサは、アップコンバージョンとダウンコンバージョンの両方のアプリケーションで使用可能で、変換利得は公称値で1dBです。差動入力は1:1の伝送線バランとともに使用した場合に合わせて最適化されており、入力は30MHz~7GHzという広帯域で50Ωに整合されます。

LOは差動でもシングルエンドでも可能であり、優れた歪み性能とノイズ性能を発揮するためにLOに必要な電力はわずか–1dBmです。LO入力のインピーダンス整合はシャットダウン中も維持されます。本ミキサはLOリークが少ないので、LO抑圧要求条件を満たすための出力フィルタリングの必要性を大幅に減らすことができます。

LTC5562は3.3V電源を使用することで低消費電力を実現します。また、イネーブル制御でデバイスをシャットダウンすることで消費電力を一層節減できます。さらに低い消費電力を要するアプリケーションでは、LGNDピンに1 本の抵抗を直列に接続するだけで、ミキサの全電流を調整可能です。

アプリケーション
  • 携帯型ラジオ
  • ポータブル・テスト機器
  • 無線インフラ
  • 固定無線アクセス(FWA)機器
  • VHF/UHFミキサ
  • 無線リピータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$5.91

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC5562IUC#PBF
  • HTML
  • HTML
LTC5562IUC#TRMPBF
  • HTML
  • HTML
LTC5562IUC#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

DC2483A-B

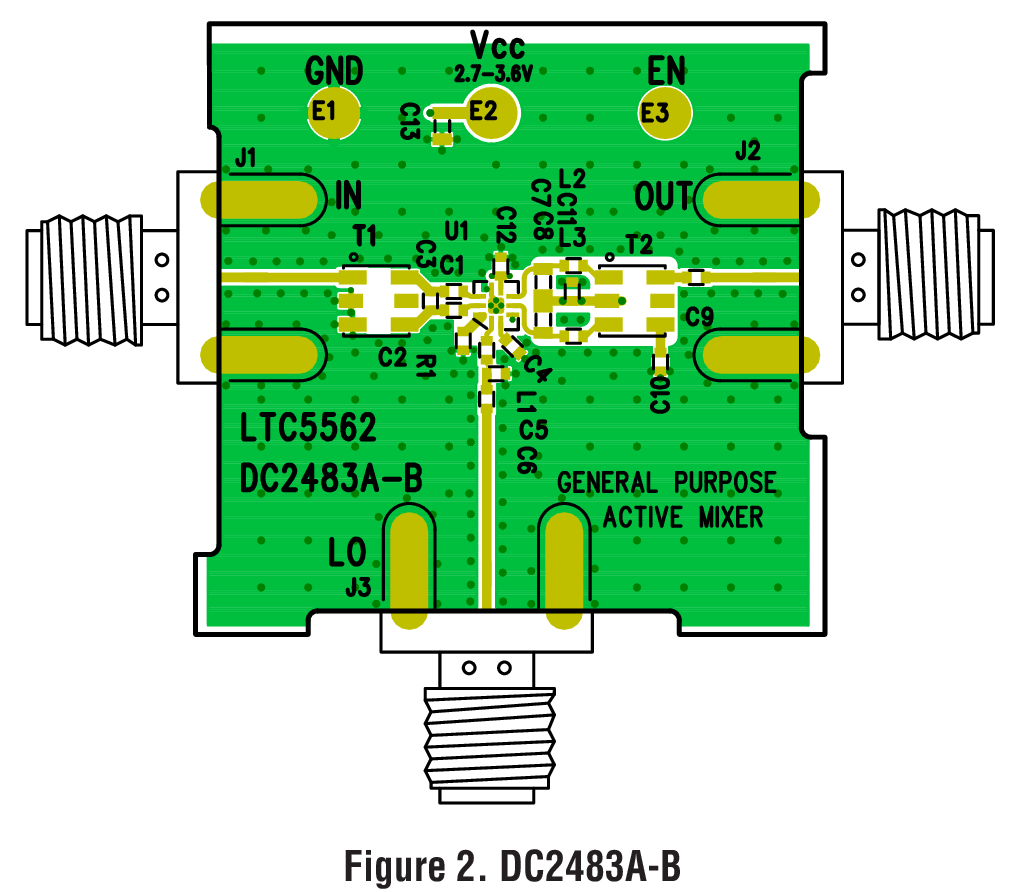

LTC5562 - Low Power Mixer Demo Board Set Up for Downconversion Applications with IF Output Turned to 10MHz to 550MHz

zoom

DC2483A-B

LTC5562 - Low Power Mixer Demo Board Set Up for Downconversion Applications with IF Output Turned to 10MHz to 550MHz

LTC5562 - Low Power Mixer Demo Board Set Up for Downconversion Applications with IF Output Turned to 10MHz to 550MHz

製品の詳細

The LTC5562 is a versatile low power mixer optimized for applications requiring very wide input bandwidth, low distortion, and low LO leakage. This mixer can be used for either upconverting or downconverting applications, and provides a nominal conversion gain of 1dB. Demonstration circuit 2483A-A showcases the LTC5562 mixer for upconverting applications while demonstration circuit 2483A-B is tuned for downconverting applications. The differential inputs are optimized for use with 1:1 transmission- line baluns, allowing very wideband impedance matching. The LTC5562 uses a 3.3V supply for low power consumption and an enable pin allows the part to be shut down for further power savings. The total mixer current is adjustable, allowing for even further power savings. The standard match frequency ranges for each board are outlined in the table below.






reference details image

DC2483A-A

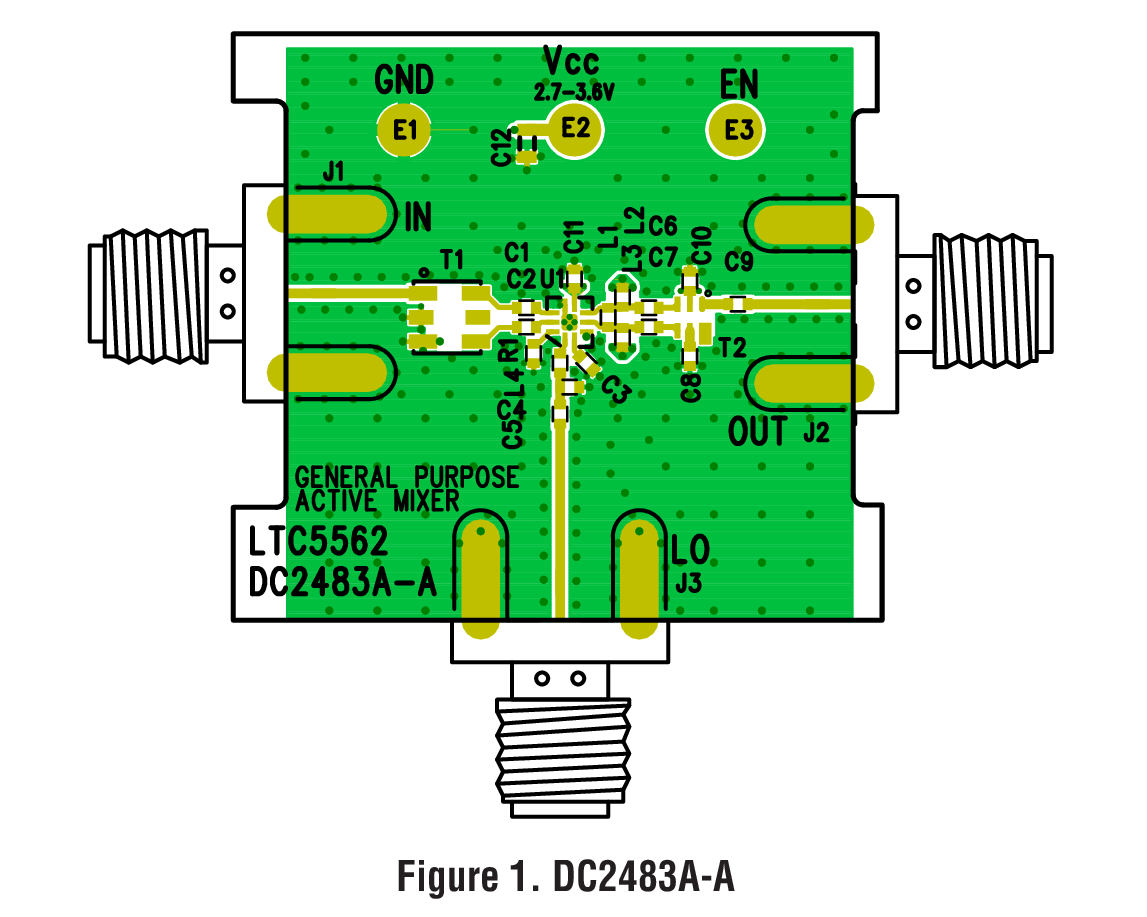

DC2483A-A - LTC5562 Low Power Mixer Demo Board Set Up for Upconversion Applications with RF Output Tuned to 3.3GHz to 3.7GHz
