機能と利点

  • アップコンバージョンまたはダウンコンバージョン

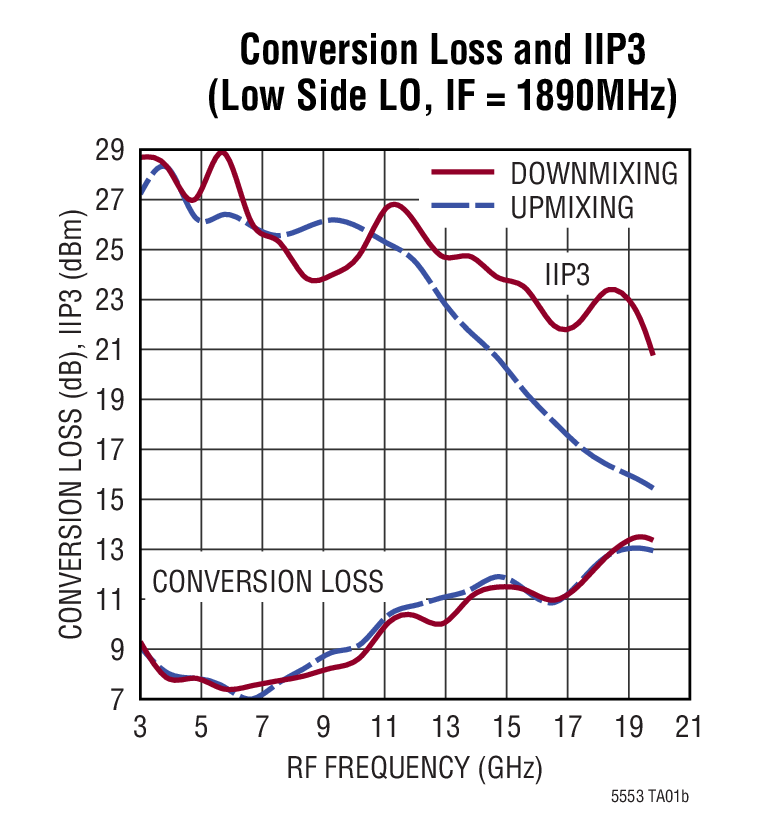

  • 高いIIP3:
    • +24.3dBm(10GHz)
    • +21.5dBm(17GHz)
  • 変換損失:9dB(10GHz)
  • 入力P1dB:+16dBm(10GHz)
  • LOバッファ内蔵:0dBmでLOを駆動
  • LO-RF間の漏れが少ない:<–25dBm
  • 広帯域の50Ω整合RF、LO、およびIFポート
  • 電源:3.3V/132mA
  • 高速オン/オフによりTDD動作に対応

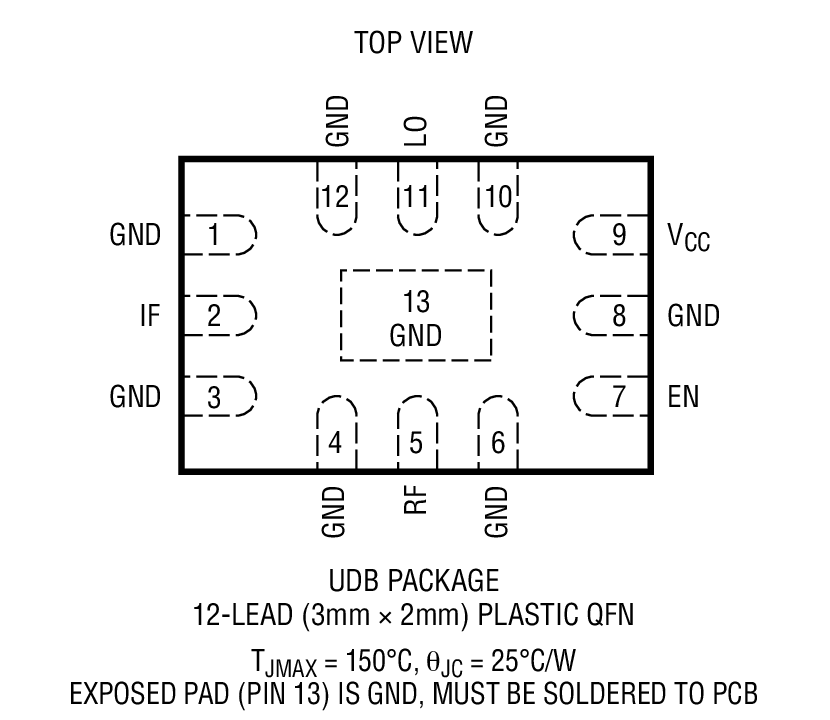

  • 3mm×2mm、12ピンQFNパッケージ

製品概要

LTC5553は高性能のマイクロ波二重平衡パッシブ・ミキサで、周波数のアップコンバージョンにもダウンコンバージョンにも使用することができます。

LTC5553のミキサと内蔵のRFバランは、3GHz~20GHzのRF周波数範囲をカバーするよう最適化されています。このデバイスは、1GHz~20GHzの周波数範囲に合わせて最適化されたLOアンプを内蔵しているので、必要な駆動能力はわずか0dBmです。内蔵のIFバランは、500MHz~9GHzの非常に広い周波数範囲をカバーするよう最適化されている上に、シングルエンドの50Ωインタフェースも備えています。

LTC5553はLOとRFの間およびLOとIFの間の漏れが少ないだけでなく、格段に高いIIP3 性能およびP1dB性能を発揮します。また、このデバイスは小型パッケージでの高水準の集積化も実現しています。


アプリケーション

  • 5G広帯域無線アクセス

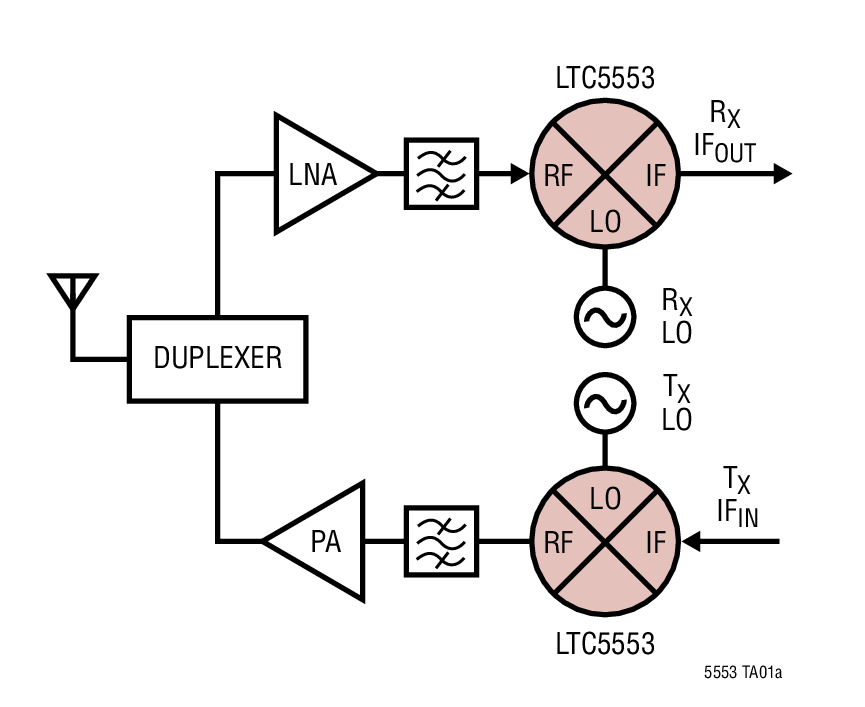

  • マイクロ波トランシーバ
  • ワイヤレス・バックホール
  • 2地点間のマイクロ波通信
  • フェーズドアレイ・アンテナ
  • C帯域、X帯域およびKu帯域のレーダー
  • テスト装置
  • 衛星モデム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

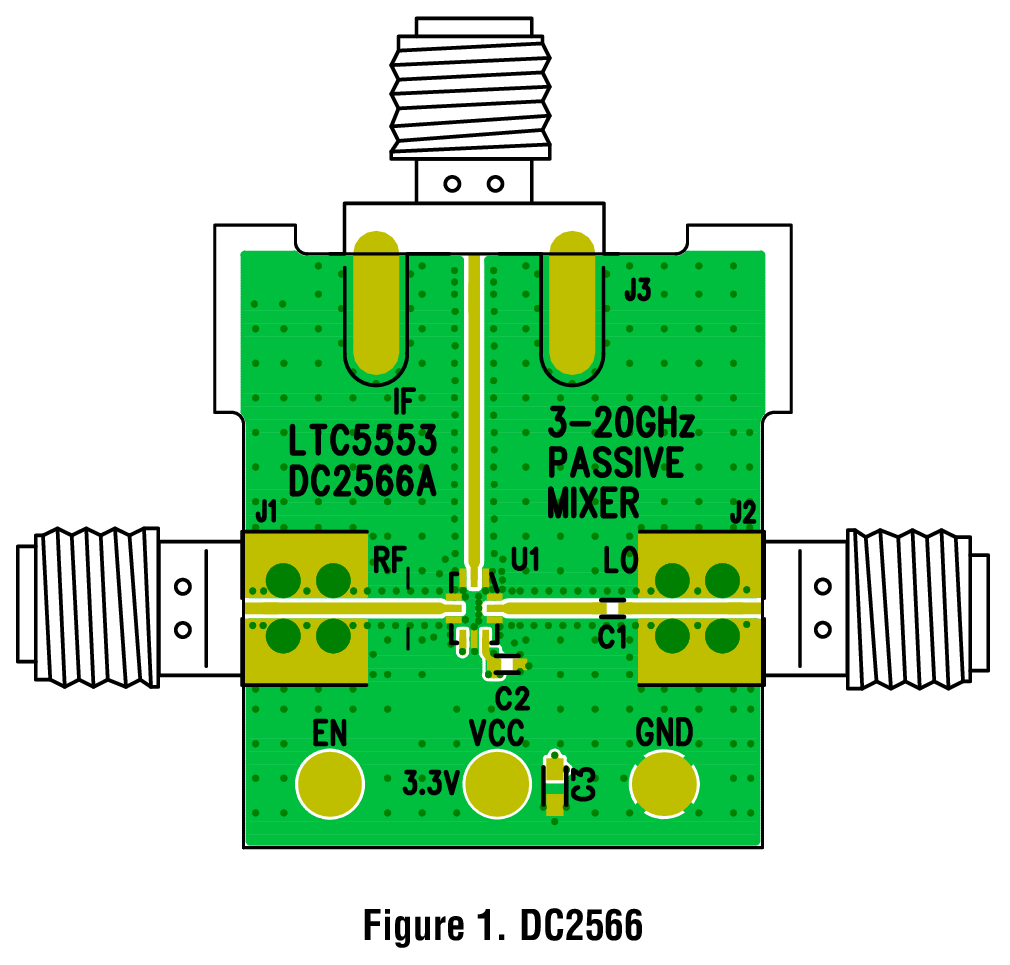

評価キット (1)
