製品概要
機能と利点

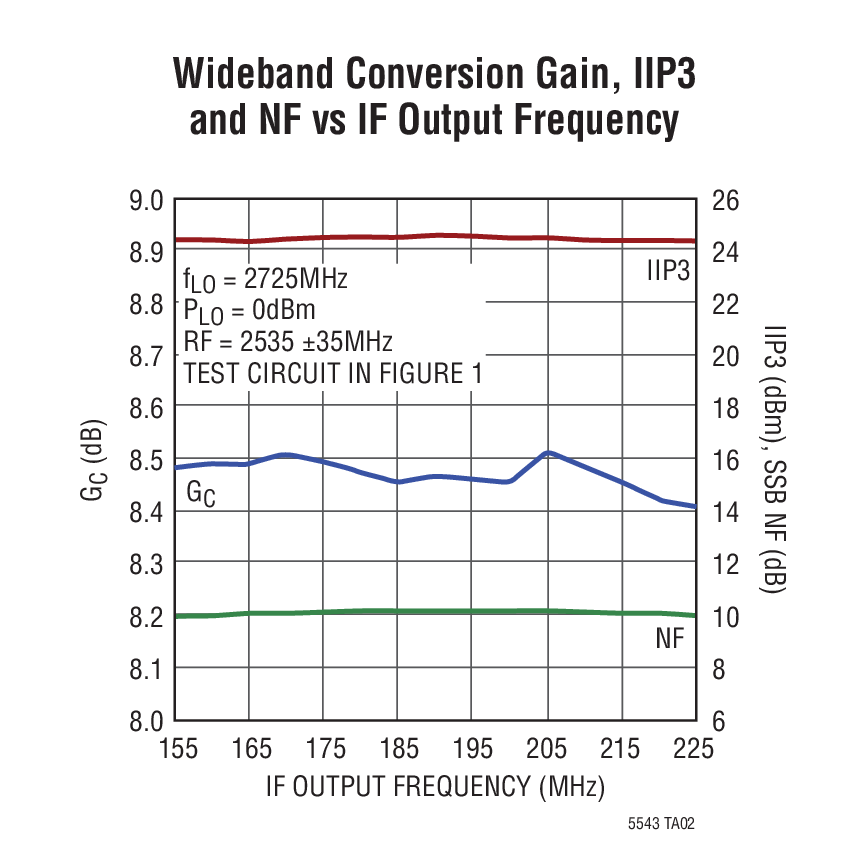

- 変換利得： 8.4dB（2500MHz時）
- IIP3： 24.5dBm（2500MHz時）
- ノイズフィギュア： 10.2dB（2500MHz時）
- 高い入力P1dB
- 3.3V電源、消費電力660mW
- シャットダウン・ピン
- 50Ω シングルエンドのRF およびLO入力
- LO入力はシャットダウン時にも50Ωに整合
- 高い絶縁性をもつLO スイッチ
- LOドライブ・レベル：0dBm
- 優れたLO-RF絶縁およびLO-IF絶縁
- 小型ソリューション

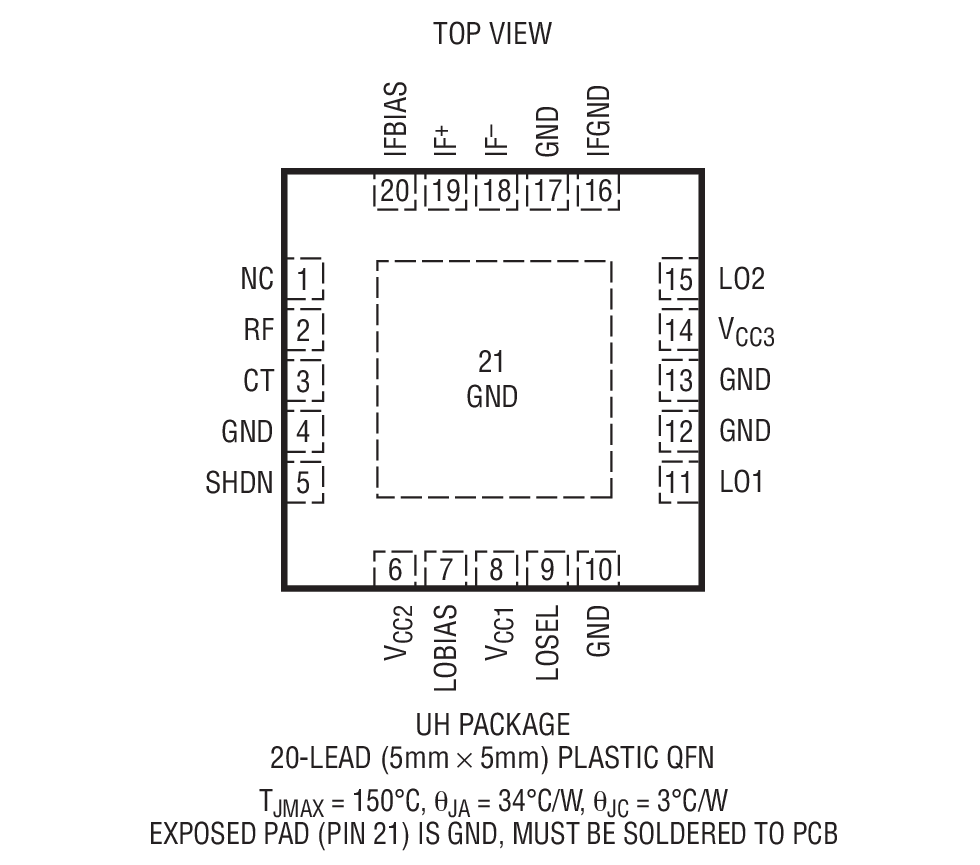

- 20ピン(5mm × 5mm) QFN パッケージ
製品概要

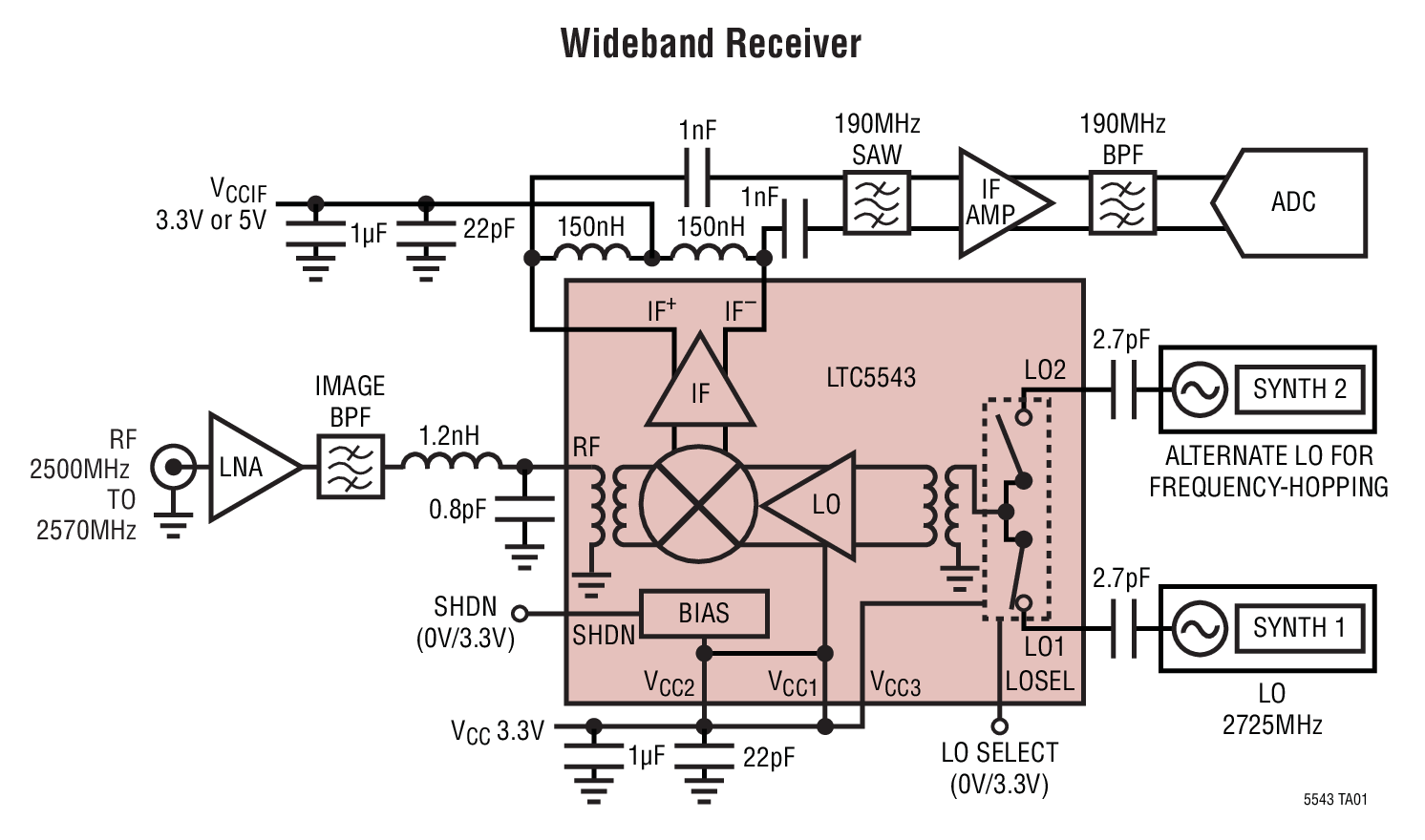

LTC5543は、700MHz～4GHzの周波数範囲をカバーする、高ダイナミックレンジ・パッシブ・ダウンコンバーティング・ミキサ・ファミリのデバイスです。 LTC5543は2.3GHz ～4GHzのRFアプリケーション向けに最適化されています。最適な性能を得るには、 LO周波数が2.4GHz～3.6GHzの範囲内にあることが必要です。標準的なアプリケーションとして、2.3GHz～2.7GHzのRF入力とハイサイドLOを備えたLTE 仕様やWiMAX仕様のレシーバがあります。
LTC5543は3.3V動作向けに設計されていますが、P1dBを最大にするためIFアンプを5Vで駆動することができます。高速スイッチングを行う内蔵のSPDT LOスイッチは、高い絶縁性を保ちつつ、2つのアクティブLO信号を受け取ることができます。
LTC5543は変換利得が高く、高ダイナミックレンジなので、高選択度レシーバのデザインに損失の大きなIFフィルタを使用することができ、同時にソリューション全体のコスト、ボードスペース、システムレベルの変動を最小限に抑えます。
アプリケーション
- ワイヤレス・インフラストラクチャ・レシーバ
(LTE、WiMAX、WCS) - 高ダイナミックレンジ・ダウンミキサ・アプリケーション
