LTC5542

1.6GHz~2.7GHz高ダイナミックレンジ・ダウンコンバーティング・ミキサ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$9.29
機能

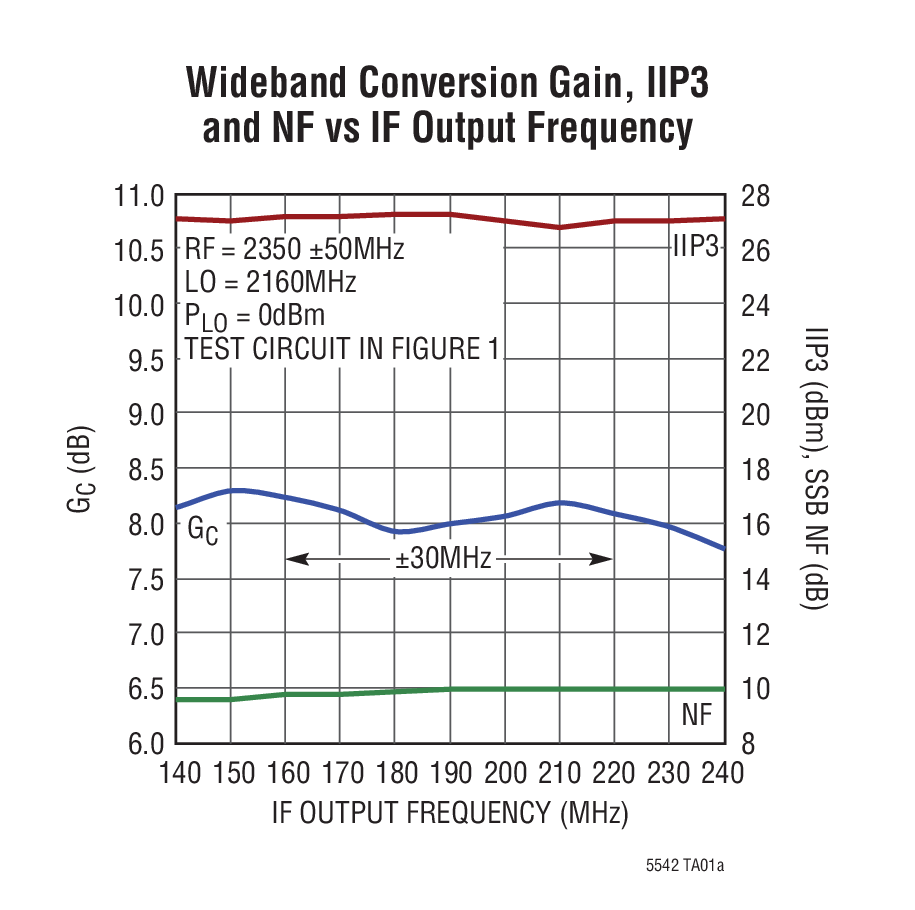

  • 変換利得: 8dB(2.4GHz時)
  • IIP3: 26.8dBm(2.4GHz時)
  • ノイズフィギュア: 9.9dB(2.4GHz時)
  • NF@+5dBmブロッキング:17.3dB
  • 高い入力P1dB
  • 3.3V 電源、消費電力が660mW
  • シャットダウン・ピン
  • 50Ω シングルエンドのRF およびLO入力
  • LO入力はシャットダウン時にも50Ω に整合
  • 高い絶縁性をもつLOスイッチ
  • LOドライブ・レベル:0dBm
  • 優れたLO-RF絶縁およびLO-IF 絶縁
  • 小型ソリューション

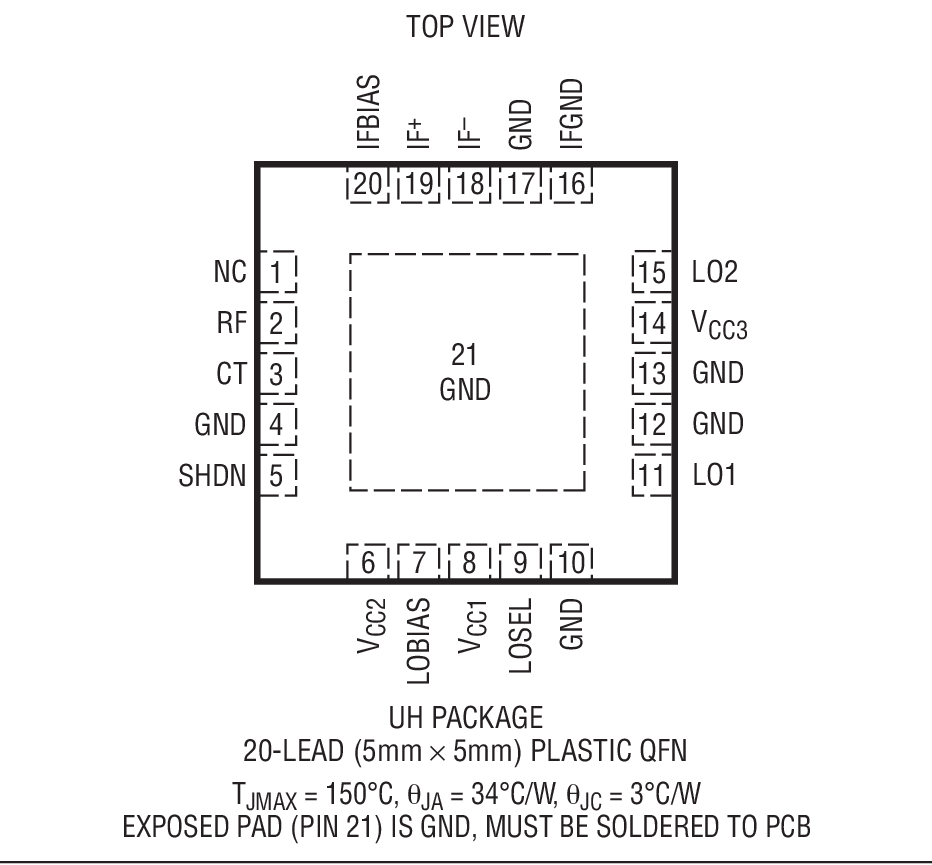

  • 20ピン(5mm × 5mm) QFN パッケージ
追加の詳細
show more Icon

LTC5542 は、600MHz~4GHzの周波数範囲をカバーする、利得の高い高ダイナミックレンジ・パッシブ・ダウンコンバーティング・ミキサ・ファミリのデバイスです。LTC5542は1.6GHz~2.7GHzの RF アプリケーション向けに最適化されています。最適な性能を得るためには、 LO周波数が1.7GHz~2.5GHzの範囲内にあることが必要です。標準的なアプリケーションとして、2.3GHz~2.7GHz のRF入力とローサイドLOを備えたLTE仕様やWiMAX仕様のレシーバがあります。

LTC5542 は3.3V 動作向けに設計されていますが、P1dBを最大にするためIFアンプを5Vで駆動することができます。高速スイッチングを行う内蔵のSPDT LO スイッチは、高い絶縁性を保ちつつ、2つのアクティブLO 信号を受け取ることができます。

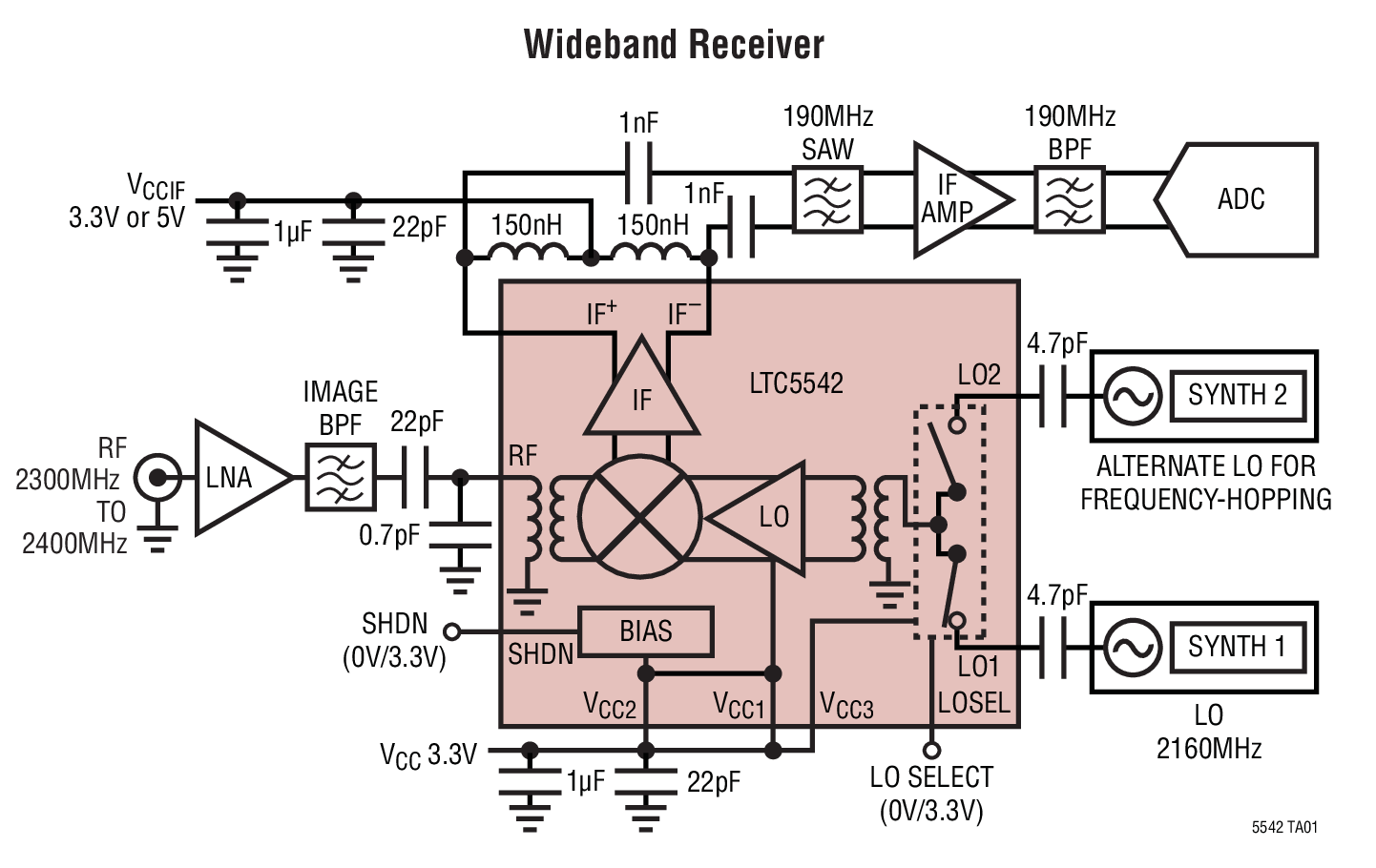

LTC5542は変換利得が高く高ダイナミックレンジなので、高選択度レシーバのデザインに損失の大きなIFフィルタを使用することができ、同時にソリューション全体のコスト、ボードスペース、システムレベルの変動を最小限に抑えます。


アプリケーション

  • ワイヤレス・インフラストラクチャ・レシーバ
    (LTE、W-CDMA、TD-SCDMA、WiMAX、GSM1800)
  • ポイント・トゥ・ポイントのマイクロ波リンク
  • 高ダイナミックレンジ・ダウンミキサ・アプリケーション
