製品概要

機能と利点

  • 変換利得: 7.8dB(1950MHz時)
  • IIP3: 26.4dBm(1950MHz時)
  • ノイズフィギュア: 9.6dB(1950MHz時)
  • 入力P1dB が13dBm になるように構成可能
  • 3.3V 電源、消費電力が630mW
  • シャットダウン・ピン
  • 50Ω シングルエンドのRF およびLO入力
  • LO入力はシャットダウン時にも50Ω に整合
  • 高い絶縁性をもつLOスイッチ
  • LO ドライブ・レベル:0dBm
  • 優れたLO-RF絶縁およびLO-IF 絶縁
  • 小型ソリューション
  • 20ピン(5mm × 5mm) QFN パッケージ

製品概要

LTC®5541 は、700MHz~4GHzの周波数範囲をカバーする、高ダイナミックレンジ・パッシブ・ダウンコンバーティング・ミキサ・ファミリのデバイスです。LTC5541は1.3GHz~2.3GHzの RF アプリケーション向けに最適化されています。最適な性能を得るためには、 LO 周波数が1.4GHz~2.0GHzの範囲内にあることが必要です。標準的なアプリケーションとして、1.7GHz~2.2GHz のRF入力とローサイドLOを備えたLTE仕様やW-CDMA 仕様のレシーバがあります。 LTC5541 は3.3V 動作向けに設計されていますが、P1dBを最大にするためIF アンプを5Vで駆動することができます。高速スイッチングを行う内蔵のSPDT LO スイッチは、高い絶縁性を保ちつつ、2つのアクティブLO 信号を受け取ることができます。 LTC5541は変換利得が高く高ダイナミックレンジなので、高選択度レシーバのデザインに損失の大きなIFフィルタを使用することができ、同時にソリューション全体のコスト、ボードスペース、システムレベルの変動を最小限に抑えます。

高ダイナミックレンジ・ダウンコンバーティング・ミキサ・ファミリ
型名 RF範囲 LO 範囲
LTC5540 600MHz - 1.3GHz 700MHz - 1.2GHz
LTC5541 1.3GHz - 2.3GHz 1.4GHz - 2.0GHz
LTC5542 1.6GHz - 2.7GHz 1.7GHz - 2.5GHz
LTC5543 2.3GHz - 4GhZ 2.4GHz - 3.6GHz

アプリケーション
  • ワイヤレス・インフラストラクチャ・レシーバ
    (LTE、W-CDMA、TD-SCDMA、UMTS、GSM1800)
  • 高ダイナミックレンジ・ダウンミキサ・アプリケーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

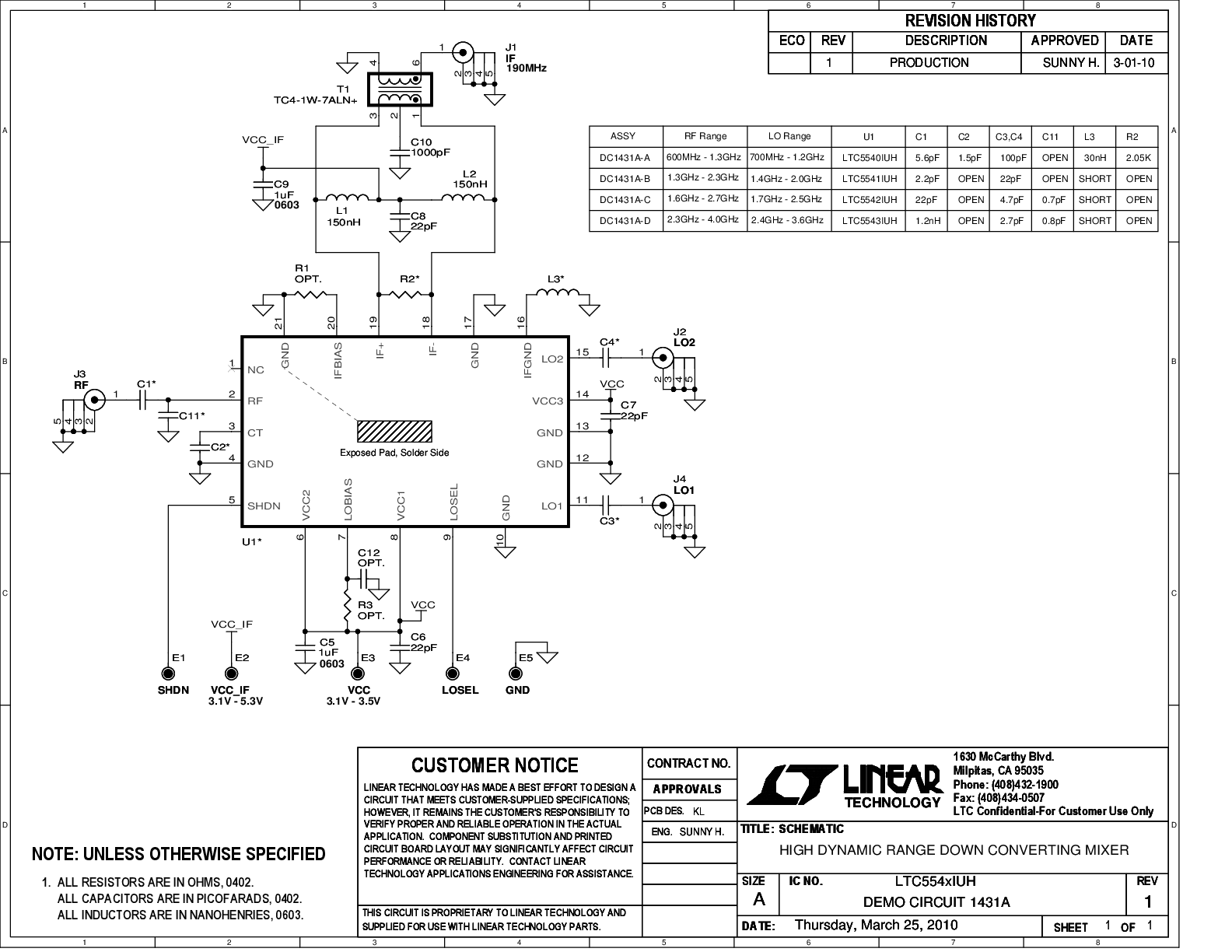

評価キット (1)

ツールおよびシミュレーション

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

おすすめ製品

LTC5541 コンパニオン製品

推奨 ADC Drivers

推奨 ADCs

推奨 Output Amplifiers

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC5541IUH#PBF 材料宣誓書(MD) 信頼性データ 20-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
LTC5541IUH#TRPBF 材料宣誓書(MD) 信頼性データ 20-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
ウェハ・ファブリケーション・データ R550 Reliability Data
