3.3V、3.2GbpsのVCSELドライバ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 155Mbps～3.2GbpsのVCSEL用レーザ・ダイオード・ドライバ
  • 立上り時間/立下り時間が60ps、周期性ジッタ10ps
  • すべての変調範囲と温度範囲にわたり安定し、一貫したアイ・ダイアグラム
  • 変調電流：1mA～12mA
  • 容易なボード・レイアウト、必要に応じてレーザを離れた場所に設置可能
  • 入力マッチングやAC結合部品が不要
  • 内蔵のADCにより、重要なパラメータをモニタ可能
  • I2C™ シリアル・インターフェイスを使用したデジタル・セットアップおよび制御
  • エミュレーションとセットアップのソフトウェアを使用可能
  • スタンドアロンまたはマイクロプロセッサを使用して動作
  • 内蔵DACにより、外付けポテンショメータが不要
  • 定電流または自動電力制御
  • 1次および2次の温度補償
  • 温度センサを内蔵
  • 多数のアイセイフティ機能
  • 単一3.3V電源
  • 4mm×4mm QFNパッケージ

LTC5100は、前例のない集積レベルと高速性能を提供する3.2Gbps VCSELドライバです。このデバイスは、一貫して優れたアイ・ダイアグラムを確保するため多数の機能を搭載しています。データ入力がAC結合され、外付けコンデンサが不要です。このデバイスはレーザにDC結合された高精度制御の50Ω出力を備えているので、任意の位置に配置することができます。結合コンデンサ、フェライト・ビーズ、外付けトランジスタが不要なので、レイアウトが簡素化され、ボード面積が削減されるとともに、信号破損のリスクを低減できます。また、独自の出力段によって変調電流をグランド・システムに制限し、高速信号を電源から絶縁してRFIを最小限に抑えることができます。

LTC5100は様々なモニタ機能や制御機能によって、完全自動化製造をサポートします。10ビットDACを内蔵しているので、外付けのポテンショメータが不要です。また、内蔵の10ビットADCは、レーザの電流および電圧、モニタ・ダイオード電流、温度を提供します。I2Cシリアル・インターフェイスからステータス情報が得られるので、フィードバックと統計的なプロセス制御が可能です。

内蔵のデジタル・コントローラによってレーザの温度ドリフトが補償され、レーザに 関して多数の安全機能が提供されます。


アプリケーション

  • ギガビット・イーサネットおよびファイバ・チャネル・トランシーバ
  • SFFおよびSFPトランシーバ・モジュール
  • 独自の光ファイバ・リンク
LTC5100
3.3V、3.2GbpsのVCSELドライバ
Figure 1. VCSEL Transmitter with Automatic Power Control 3.2Gbps Electrical Eye Diagram Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC499A

LTC5100 3.2Gbps VCSEL ドライバ用デモ・ボード

今すぐ購入 詳細を表示

製品詳細

DC499Aデモ・ボードは、高集積度と高速性能を備えた155Mbps～3.2GbpsのVCSEL*ドライバであるLTC5100を搭載しています。このボードは、LTC5100の最大レートである3.2Gbpsまでのデータ伝送に対応しています。

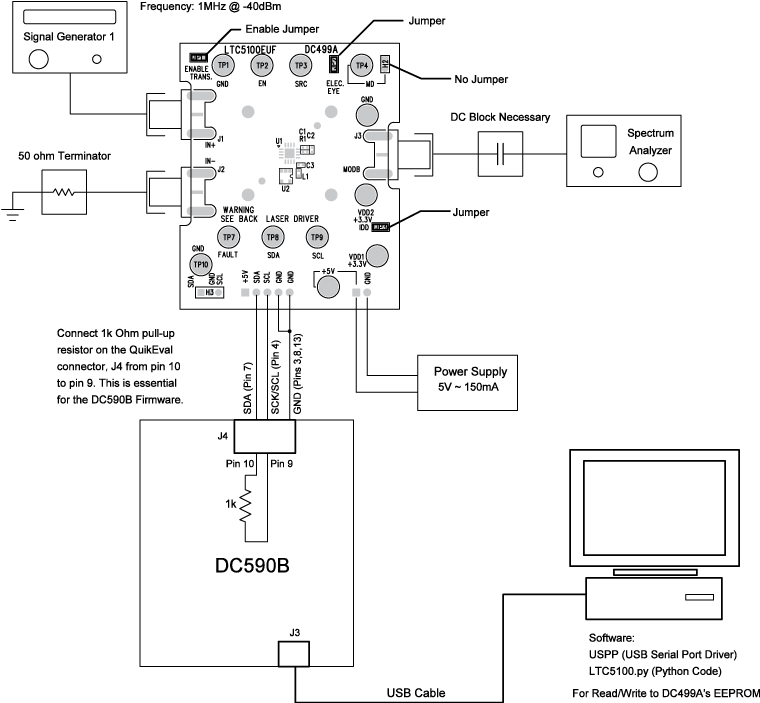

パーソナル・コンピュータ上で動作するデモ用ソフトウェア（Pythonコード）によって、LTC5100の豊富なデジタル制御機能セットを容易に活用できます。必要なものは、USBポート付きPC、Python v2.7以降、USPPパッケージなどのPython USB COMポートのサポート機能、DC590Bコントローラ・ボード、5V電源だけです。
