製品概要

機能と利点

  • ISO7816-3およびEMVの電気的仕様と互換
  • デイジー・チェーン接続可能なコントロール/ステータス・シリアル・ポートが、マルチカード・アプリケーションに対応
  • 電気的フォルト時の自動シャットダウン
  • 昇降圧チャージ・ポンプが5V、3Vまたは1.8V出力を生成(スマートカード・クラスA、B、C)
  • 自動レベル変換
  • ダイナミック・プルアップによる、高速の信号立ち上がり
  • スマートカードのフォルトを予防する監視機能
  • 低い動作電流:250μA(標準)
  • VIN:2.7V~5.5V
  • 超低シャットダウン電流
  • スマートカード・ピンのESDは10kV以上

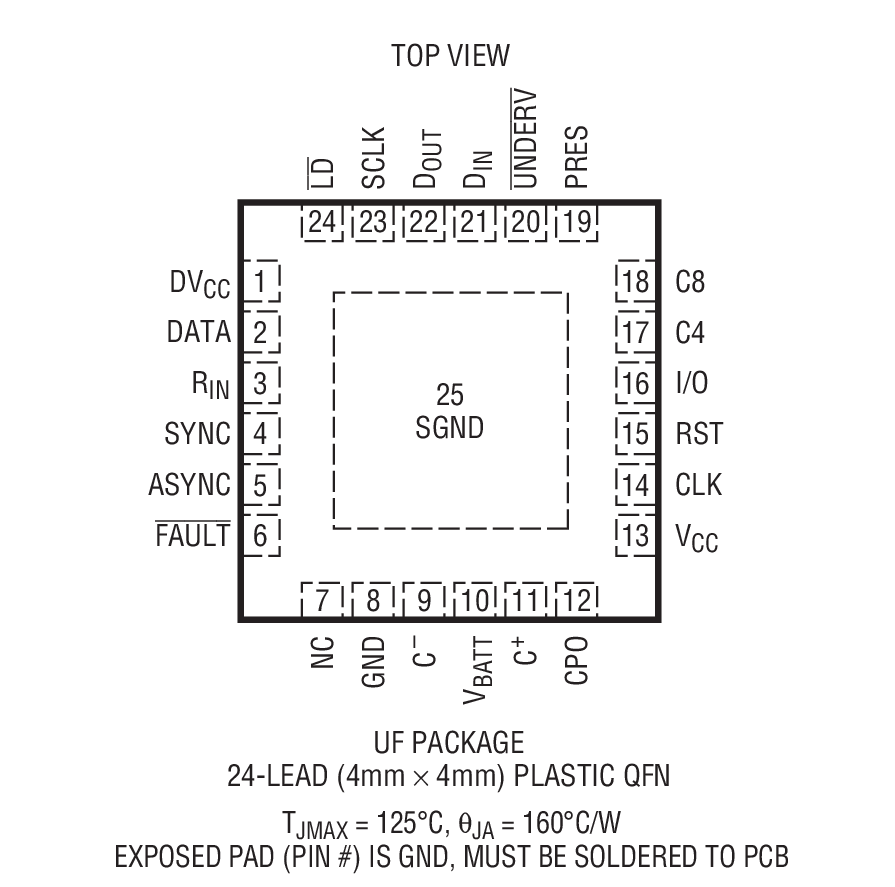

  • 小型24ピン4mm×4mm QFNパッケージ

製品概要

LTC4556は、スマートカードまたはS.A.M.カード・インタフェースに対して、必要なすべての電力制御、レベル変換、および監視機能を提供します。このデバイスは、VCC電源を発生するための低ノイズ・チャージポンプとLDOに加え、必要なすべてのレベル・シフト回路を内蔵しています。

カード電圧は1.8V、3V、または5Vに設定できます。LTC4556は、自動デバウンス回路を備えたカード検出チャネルを内蔵しています。配線コストを削減するため、LTC4556はシンプルな4‑線シリアル・インタフェースを介してマイクロコントローラとのインタフェースを行います。複数のデバイスをデイジーチェーン方式で接続できるので、カード・ソケット・ボードへの配線数はソケットの数と無関係です。ステータス・データは同じインタフェースを介して返されます。

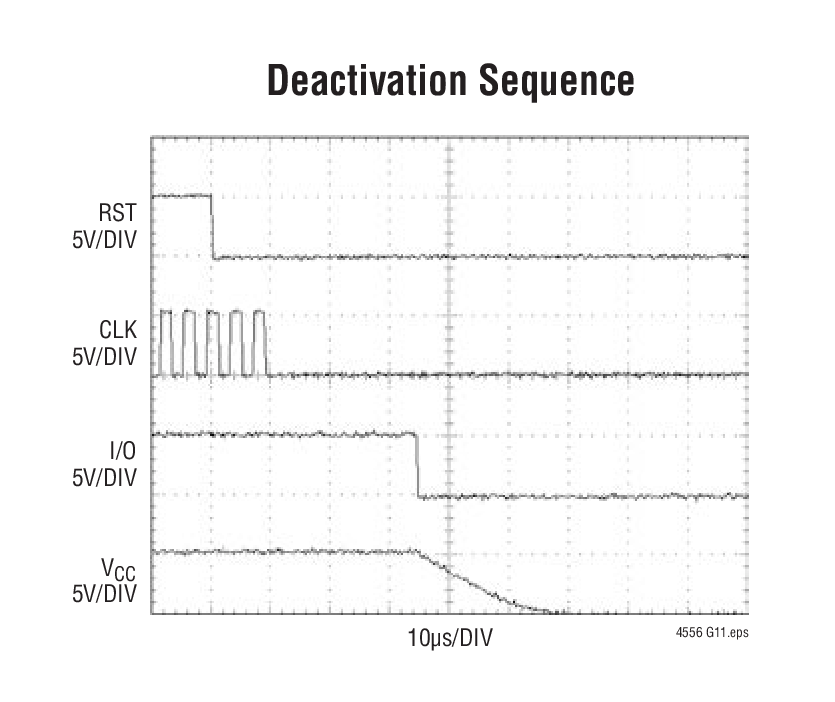

多彩なセキュリティ機能により、電源フォルトやスマートカードの電気的フォルトが発生した場合に適切な不動作化シーケンシングが保証されます。スマートカード・ピンは、部品を追加せずそのままの状態で10kVより大きいESDに耐えられます。LTC4556は高さの低い(0.75mm)小型の4mm×4mm QFNパッケージで供給されます


アプリケーション

  • ハンドヘルド決済端末
  • 有料電話
  • ATM機
  • POS端末
  • コンピュータのキーボード
  • マルチS.A.M.ソケット

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

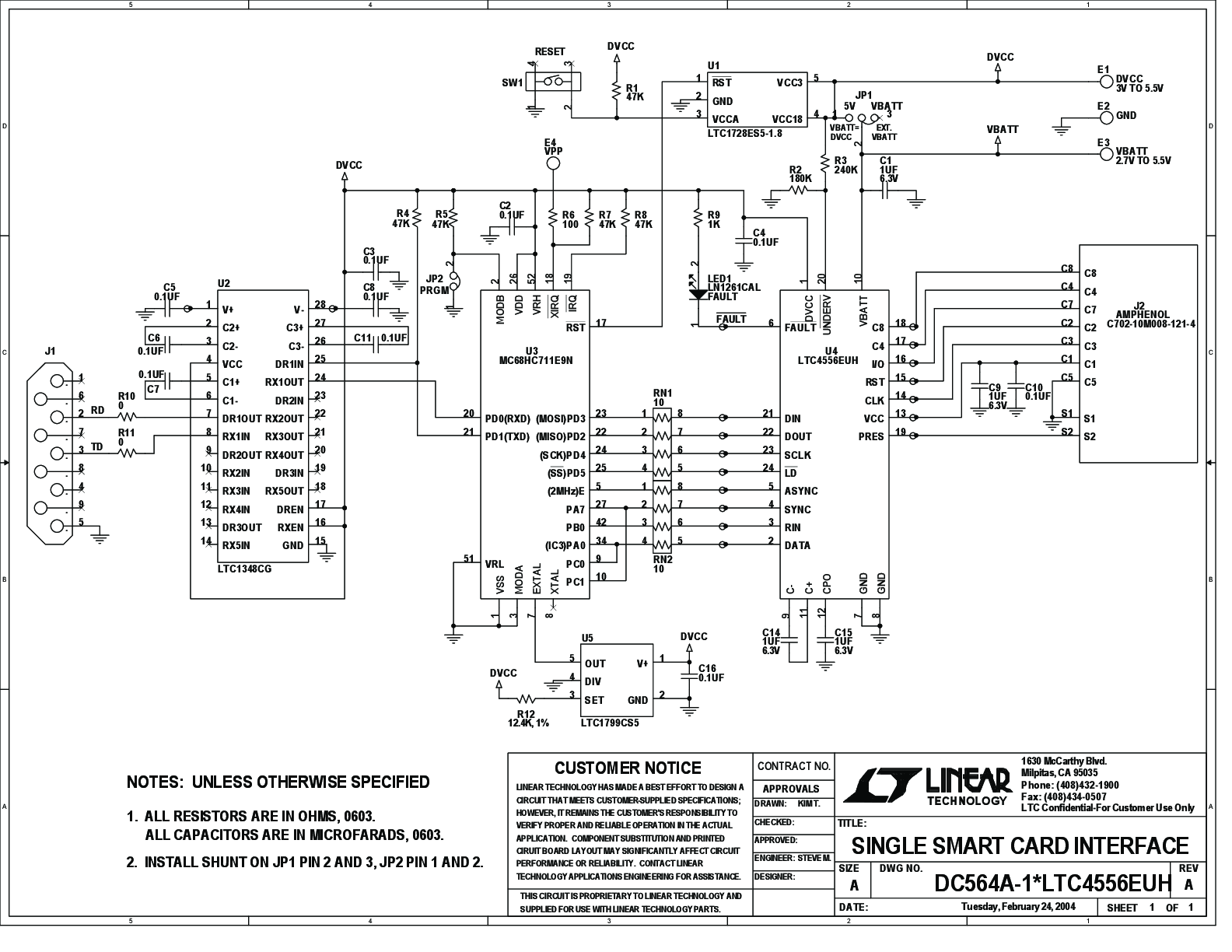

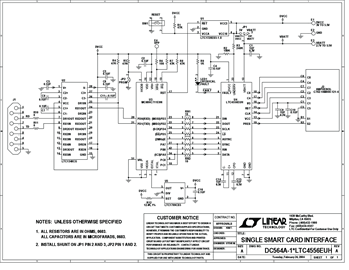

評価キット (1)
