LTC4449: 高速同期整流式NチャネルMOSFETドライバ データシート (Rev. )12/13/2010PDF1M
製品概要
機能と利点
- VCC動作電圧： 4V～6.5V
- 入力電源電圧： 最大38V
- 適応型シュートスルー保護
- レール・トゥ・レール出力ドライバ
- ピーク・プルアップ電流：3.2A
- ピーク・プルダウン電流：4.5A

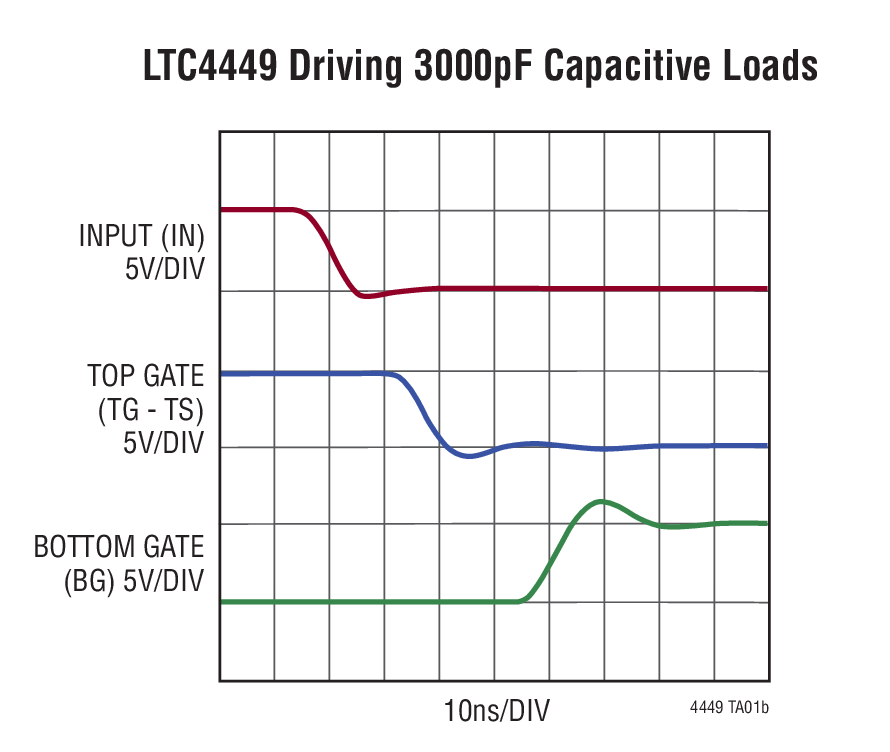

- 3000pF負荷ドライブ時のトップ・ゲート立ち上がり時間：8ns
- 3000pF負荷ドライブ時のトップ・ゲート立ち下がり時間：7ns
- 独立した電源により、PWM コントローラに適合
- デュアルNチャネルMOSFETをドライブ
- 低電圧ロックアウト

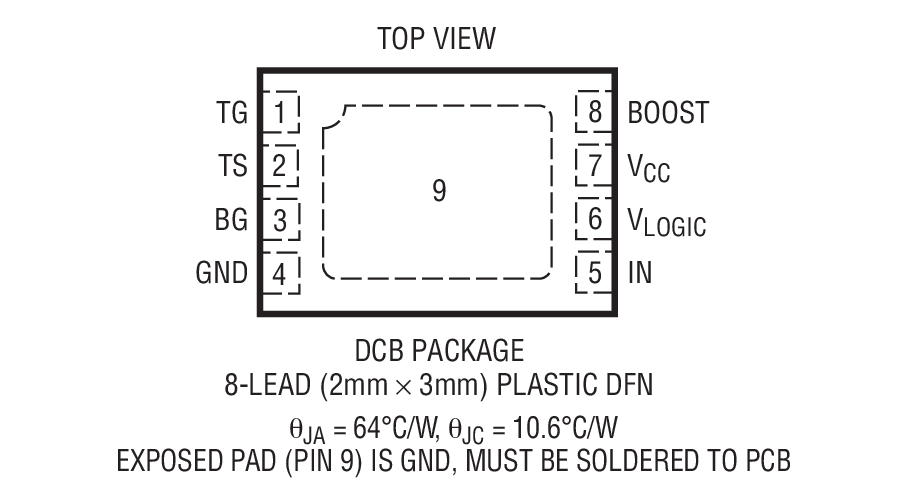

- 高さの低い(0.75mm) 2mm × 3mm DFN パッケージ
製品概要

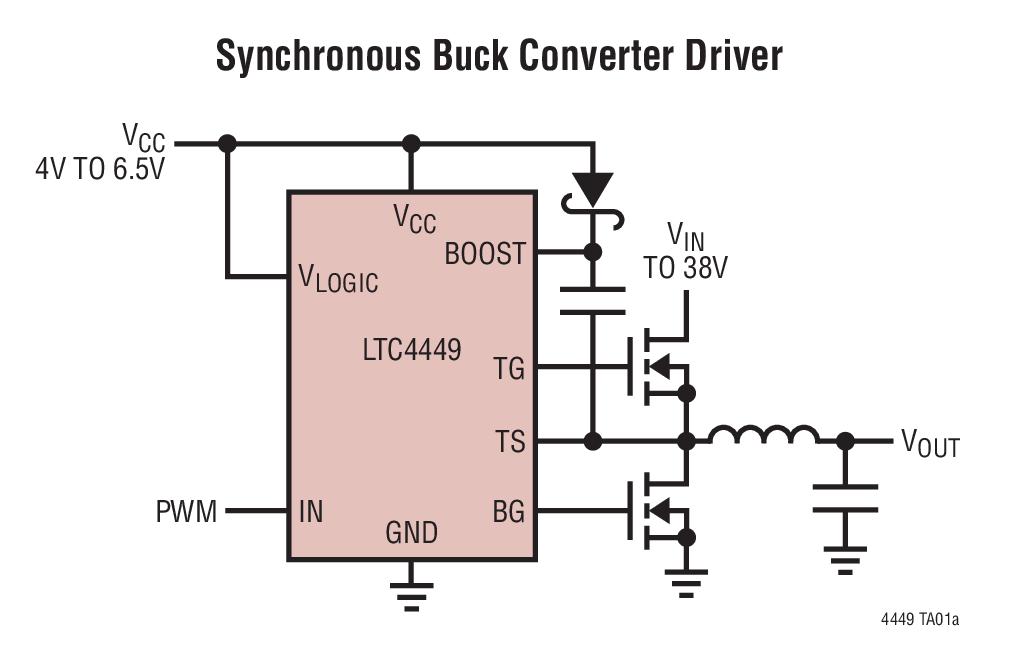

LTC4449は、同期整流式DC/DCコンバータの2個のNチャネルMOSFETをドライブする高周波ゲート・ドライバです。強力なレール・トゥ・レール・ドライバ機能により、ゲート容量の大きなMOSFETのスイッチング損失を低減します。
LTC4449は入力ロジック用の独立した電源を備えているので、コントローラICの信号振幅に適合できます。入力信号がドライブされていない場合は、シャットダウン・モードをアクティブにして、両方の外付けMOSFETをオフにします。また、入力ロジック信号は内部でブートストラップされた電源にレベルシフトされ、グランドを最大42V上回る電圧でも動作します。
LTC4449はドライバ電源とロジック電源の両方に低電圧ロックアウト回路を備えています。この回路は低電圧状態が発生すると外付けMOSFETをオフにします。また、適応型シュートスルー保護機能を備えているので、MOSFETの交差導通電流による電力損失を防ぐことができます。
LTC4449は 2mm×3mm DFNパッケージで供給できます。
アプリケーション
- 配電アーキテクチャ
- 高密度パワーモジュール
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R419 Reliability Data3/22/2018PDF27 K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC4449
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4449EDCB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (2mm x 3mm w/ EP) | |
| LTC4449EDCB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (2mm x 3mm w/ EP) | |
| LTC4449IDCB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (2mm x 3mm w/ EP) | |
| LTC4449IDCB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (2mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R419 Reliability Data |
