製品概要

機能と利点

  • 広い動作入力電圧範囲:最大80V
  • 100Vの入力電圧トランジェントに耐える堅牢なアーキテクチャ
  • 強力な1.5Ωドライバによるプルダウン
  • 強力な2.4Aピーク電流ドライバによるプルアップ

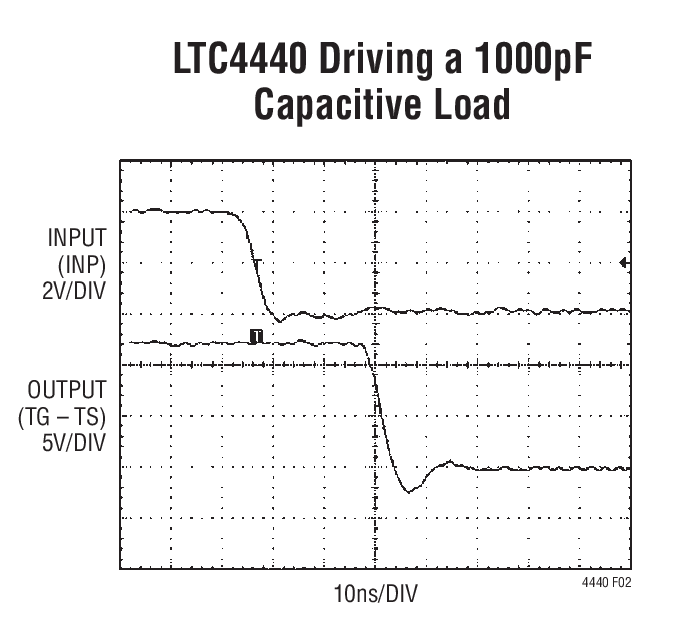

  • 1000pFの負荷を駆動するときの立ち下がり時間:7ns
  • 1000pFの負荷を駆動するときの立ち上がり時間:10ns
  • 標準的なしきい値のMOSFETを駆動
  • ヒステリシスのあるTTL/CMOS互換入力
  • 入力のしきい値は電源電圧と無関係
  • 低電圧ロックアウト
  • 高さの低い(1mm)SOT-23 (ThinSOT)および熱特性が改善された8ピンMSOPパッケージ

製品概要

LTC4440は、入力電圧が最大80Vのアプリケーションで動作する高周波ハイサイドNチャネルMOSFETゲート・ドライバです。LTC4440は100Vの入力電圧トランジェントにも耐え、その間も引き続き動作することができます。強力なドライバ機能により、高いゲート容量をもつMOSFETのスイッチング損失を低減します。LTC4440のプルアップ回路のピーク出力電流は2.4Aで、プルダウン回路の出力インピーダンスは1.5Ωです。

LTC4440は、電源電圧に依存しないTTL/CMOS互換の入力電圧しきい値を特長としており、そのヒステリシスは350mVです。入力ロジック信号はブートストラップされた電源電圧まで内部でレベルシフトされ、最大でグランドより115V高い電圧でも動作できます。

LTC4440はハイサイドとローサイド両方の低電圧ロックアウト回路を内蔵しており、これらの回路は作動すると外付けMOSFETをディスエーブルします。

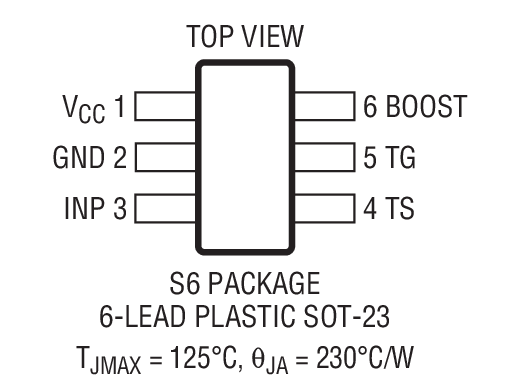

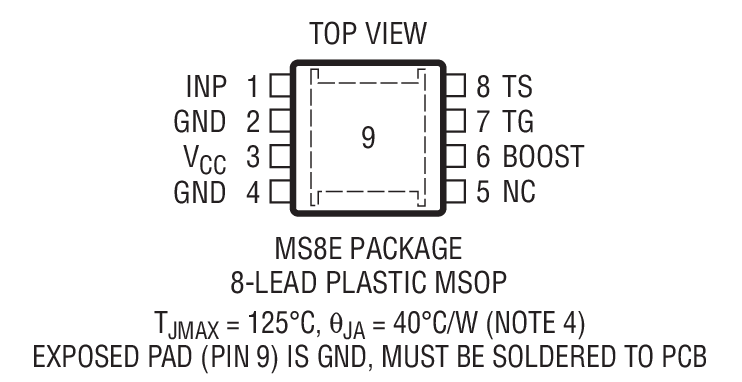

LTC4440は高さの低い(1mm)SOT-23パッケージまたは熱特性が改善された8ピンMSOPパッケージで供給されます。

Parameter LTC4440 LTC4440-5 LTC4440A-5
Max Operating TS 80V 60V 80V
Absolute Max TS 100V 80V 100V
MOSFET Gate Drive 8V to 15V 4V to 15V 4V to 15V
VCCUV+ 6.3V 3.2V 3.2V
VCCUV- 6.0V 3.04V 3.04V


アプリケーション

  • 通信機器用電源システム
  • 分散給電アーキテクチャ
  • サーバの電源
  • 高密度電源モジュール

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
