LTC4354: 負電圧 ダイオードORコントローラ およびモニタ データシート (Rev. )5/31/2012PDF379K
製品概要
機能と利点
- NチャネルMOSFETを制御
- パワー・ショットキー・ダイオードの代替デバイス
- 1μs以下のターンオフ時間により、ピーク･フォールト電流を制限
- 80V動作
- 発振のないスムーズな切り替え
- 逆DC電流なし
- フォールト出力
- フォールト･スレッショルドを選択可能
- 8ピン（3mm×2mm）DFNおよび8ピンSOパッケージ
製品概要
LTC4354は2個の外付けNチャネルMOSFETをドライブする負電圧ダイオードORコントローラです。このデバイスは2個のショットキー･ダイオードと付随するヒートシンクに置き換わり、消費電力と実装面積を低減します。NチャネルMOSFETをパス･トランジスタとして使用することにより、消費電力を大幅に低減します。電源を容易にOR接続できるので、システム全体の電力と信頼性を向上させることが可能です。
最初の起動時、パス･トランジスタがオンするまでMOSFETのボディ・ダイオードに負荷電流が流れます。LTC4354はパス･トランジスタの電圧降下をサーボ制御して、発振なしに一方のトランジスタから他方のトランジスタへ滑らかに電流を移します。
電源が故障または短絡すると、必ず1µs以内に対応するMOSFETがオフになります。この高速ターンオフにより、逆電流がパス･トランジスタに損傷を与えるレベルに達するのを防ぎます。
LEDまたはオプトカプラをドライブ可能なオープン・ドレイン出力を備えたフォールト検出回路が、MOSFETの短絡、MOSFETのオープンまたは電源の故障を通知します。
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R413 Reliability Data3/26/2018PDF26 K
-

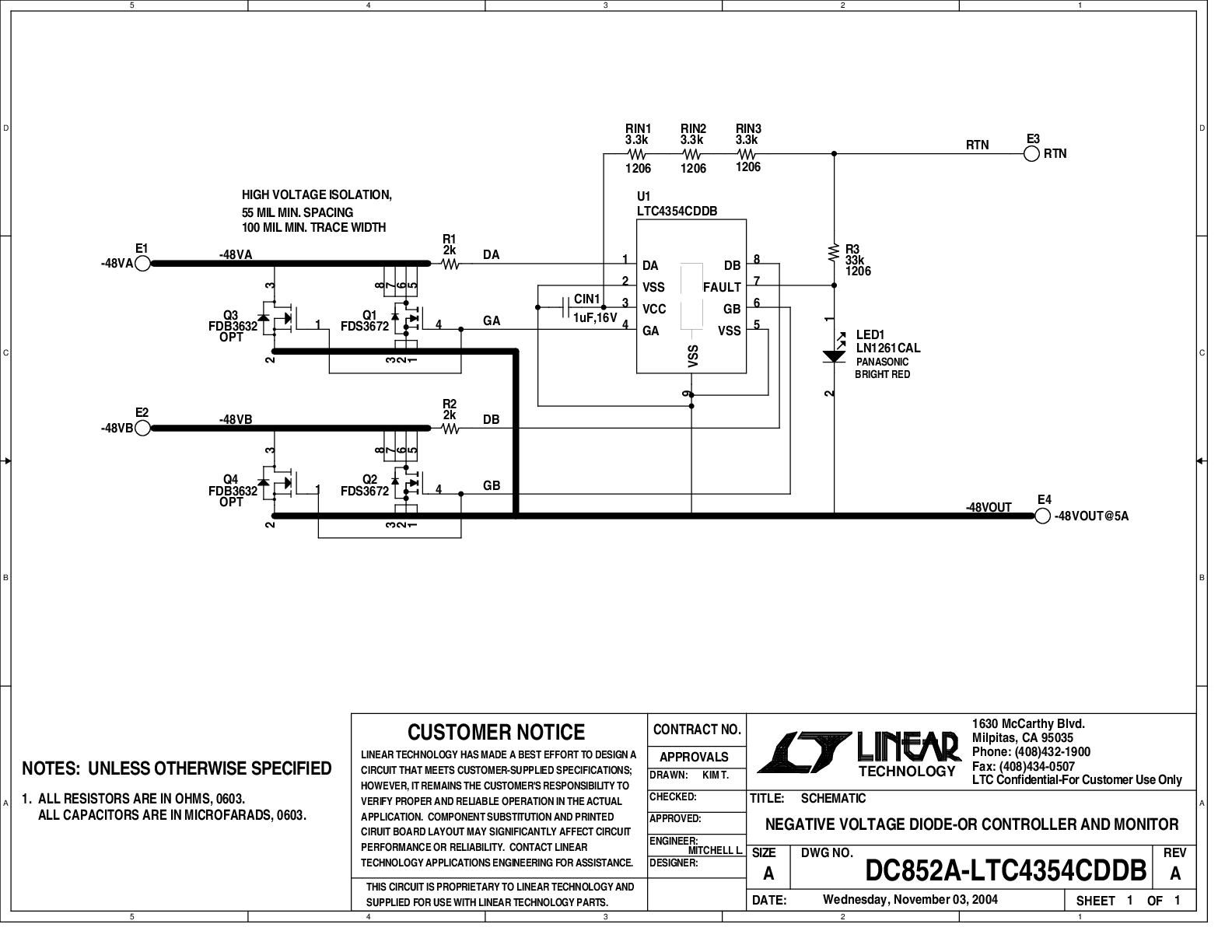

DC852A - Demo Manual9/24/2009PDF448K
-
DN444 - 電源の誤配線に対して保護する理想ダイオード9/2/2008PDF447K
-
DN363 - OR結合ダイオードをMOSFETで置き換えて発熱とスペースを低減2/2/2006PDF45K
-
Negative Voltage Ideal Diodes (Diode-OR Controllers)5/23/2016
-
Negative Voltage Diode-OR Controller Tolerates Inputs to 300V and Beyond1/1/2012 LT Journal
-
A Cool Circuit: 48V Ideal Diode-OR Reduces Heat Dissipation6/1/2007 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC4354
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4354CDDB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC4354CDDB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC4354CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC4354CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC4354IDDB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC4354IDDB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC4354IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC4354IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R413 Reliability Data |
