LTC4286

正の大電力ホット・スワップ・コントローラ(PMBusを介した電力モニタ搭載)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.69
特長
  • 広い動作電圧範囲:8.5V~80V
  • ADCによる電流、電圧、電力のモニタリング
  • 調整可能な5%の高精度電流制限:6mV~20mV
  • 電流のフォールドバックによってMOSFETの消費電力を制限し、過大なストレスから保護
  • VGSおよびVDSを監視して、MOSFETの正常性を確認
  • 電流、電圧、電力のピーク検出レジスタ
  • 入力または出力電力をレポート
  • 設定可能な警告とシャットダウン閾値によるリモート温度検出
  • IOUT、VIN、VOUT用の±1%精度の12ビットADC
  • 39ピン、7mm x 7mm、QFNパッケージを採用
製品概要
show more Icon

LTC4286は、通電中のバックプレーンからの安全なボード着脱を可能にする、ホット・スワップ・アプリケーション用の統合化されたソリューションです。回路ブレーカ・タイマーで金属酸化膜半導体電界効果トランジスタ(MOSFET)の過熱を防止することにより、過大なストレスに対する信頼性の高い保護を実現します。

SMBus 3.1インターフェース、PMBusコマンド構造、平均化と速度が選択可能な内蔵A/Dコンバータ(ADC)により、ボードの電流、電圧、電力、温度、障害ステータスを監視できます。

LTC4286には、他にも入力の低電圧(UV)と過電圧(OV)に応答する機能、障害発生時のホスト割込み機能、出力電力の正常性を通知する機能、ボードの挿入検出機能、ホストの命令によるターンオフ後に設定可能な遅延を経て自動的に再起動する機能があります。

アプリケーション

  • 高可用性サーバーのバックプレーン・システム
  • 12V/24V/48V/54V分散型電源システム
  • 産業用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.69

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4286AUK#PBF
  • HTML
  • HTML
LTC4286AUK#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-LTC4286

LTC4286(電力モニタとPMBusを備えた正の高電圧ホット・スワップ・コントローラ)の評価

zoom

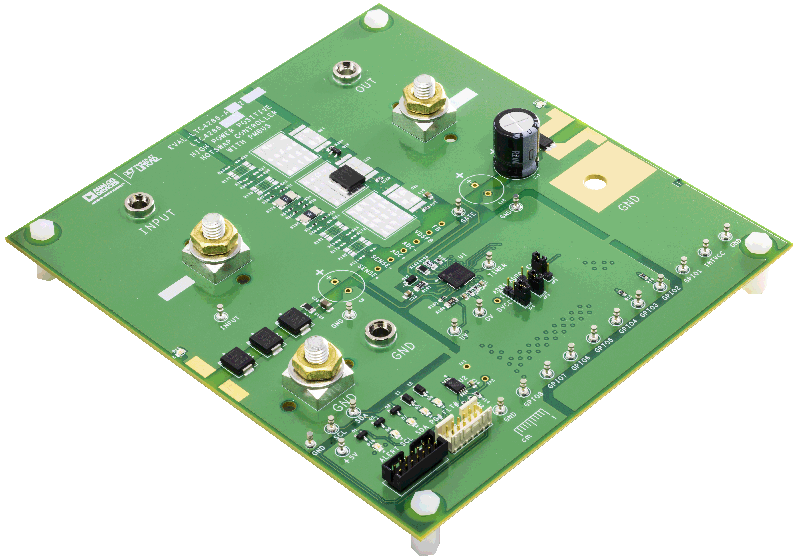

EVAL-LTC4286

LTC4286(電力モニタとPMBusを備えた正の高電圧ホット・スワップ・コントローラ)の評価

LTC4286(電力モニタとPMBusを備えた正の高電圧ホット・スワップ・コントローラ)の評価

機能と利点

  • LTC4286のフル機能評価用キット・ボード
  • 54V、36A、1mFの設計を実装
  • 40V低電圧および60V過電圧設定
  • 各種パッケージに対応する、柔軟なNチャンネルMOSFETフットプリント
  • 最大12個の並列検出抵抗と6個の並列MOSFETをサポート
  • LED表示によるステータス出力
  • 広い入力電圧範囲:8.5V~80V
  • 絶対最大電圧:100V
  • MOSFET温度計測機能
  • I2C/PMBus通信

製品の詳細

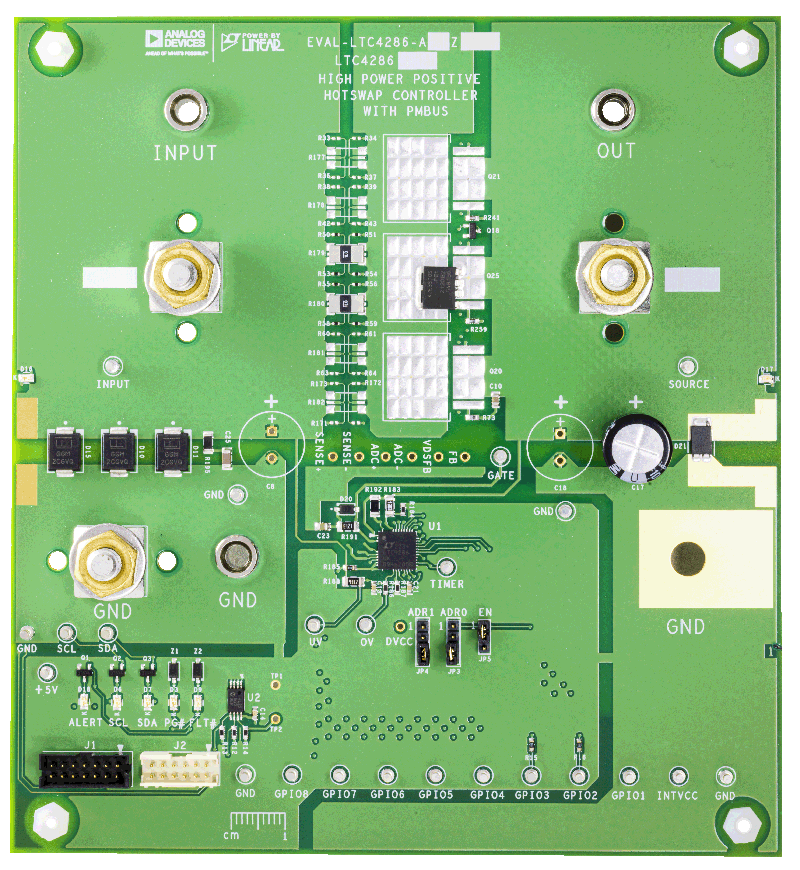

EVAL-LTC4286-A1Zは、LTC4286のフル機能評価用ボードです。このボードのレイアウトを参考にすることで、すべてのペリフェラル・コンポーネントとホットスワップ電力経路を明確に理解できます。また、電力経路上の一部の主要コンポーネントについてはボードの放熱能力を最大限に高めるレイアウトになっているため、大電流ホットスワップ・セットアップを評価できます。

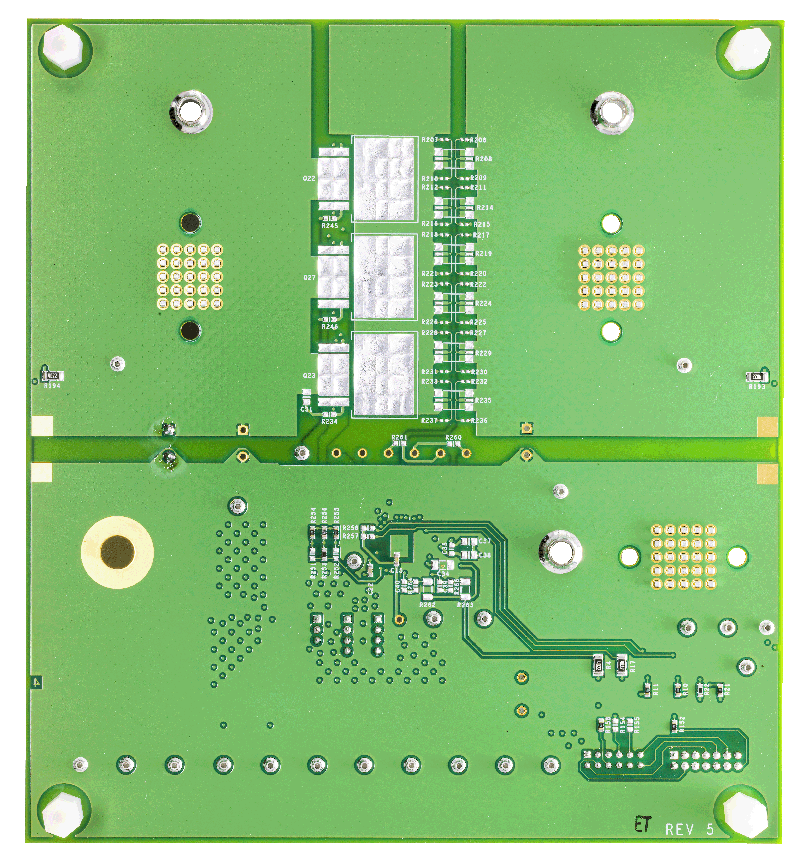

12個の検出抵抗のフットプリントと、6個(底面側に3個)のマルチパッケージ金属酸化膜半導体電界効果トランジスタ(MOSFET)のフットプリントにより、優れた柔軟性を備え、広範なアプリケーション・セットアップに対応できます。

複数のテスト・ポイントから、すべての重要なポイントとピンに簡単にアクセスできます。7個の発光ダイオード(LED)により、電源入力、出力、SDA、SCL、ALERT、パワー・グッド、フォールトなど、ボードのステータスを直接かつ視覚的に示します。

このボードはPMBus通信に対応しているため、ユーザはLTC4286と通信できます。

このボードは、LTpowerPlay®評価用ソフトウェア(LTpowerPlayのページからダウンロード可能)に完全に対応しています。

この評価用ソフトウェアを使用するには、USB-to-I2Cコントローラ(DC1613A)が必要です。

この標準評価用キットには、1mFの出力コンデンサを使用できる54V、36Aのホットスワップ設計が事前に実装され、テストされています。

LTC4286の完全な仕様は、アナログ・デバイセズから入手できるLTC4286のデータシートに記載されています。EVAL-LTC4286-A1Z評価用ボードを使用する際は、このユーザ・ガイドと併せてLTC4286のデータシートを参照してください。
