LTC4255

I2C互換インターフェイス付きクワッド・ネットワーク・パワー・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$7.06
特長
  •  4つの独立した-48Vパワー・チャネルを制御
  •  各チャネルごとにリレー・ドライバ、オン/オフ制御、電流フォールドバック付き短絡保護、オープン検出 、パワーグッド表示を個別に搭載
  •  I2C™互換インターフェイスを介してプログラム
  •  プログラム可能な5ビット・デジタル・アドレスにより、最大32個のLTC4255（128チャネル）を制御可能
  •  FAULT出力を割り込みとして使用できるので、ソフトウェア・ポーリングが不要
  •  電流制限とオープンの持続期間をプログラム可能
  •  短絡フォールト後のラッチオフまたは自動リトライをプログラム可能
  •  自動リトライ・デューティサイクルをプログラム可能
製品概要
show more Icon

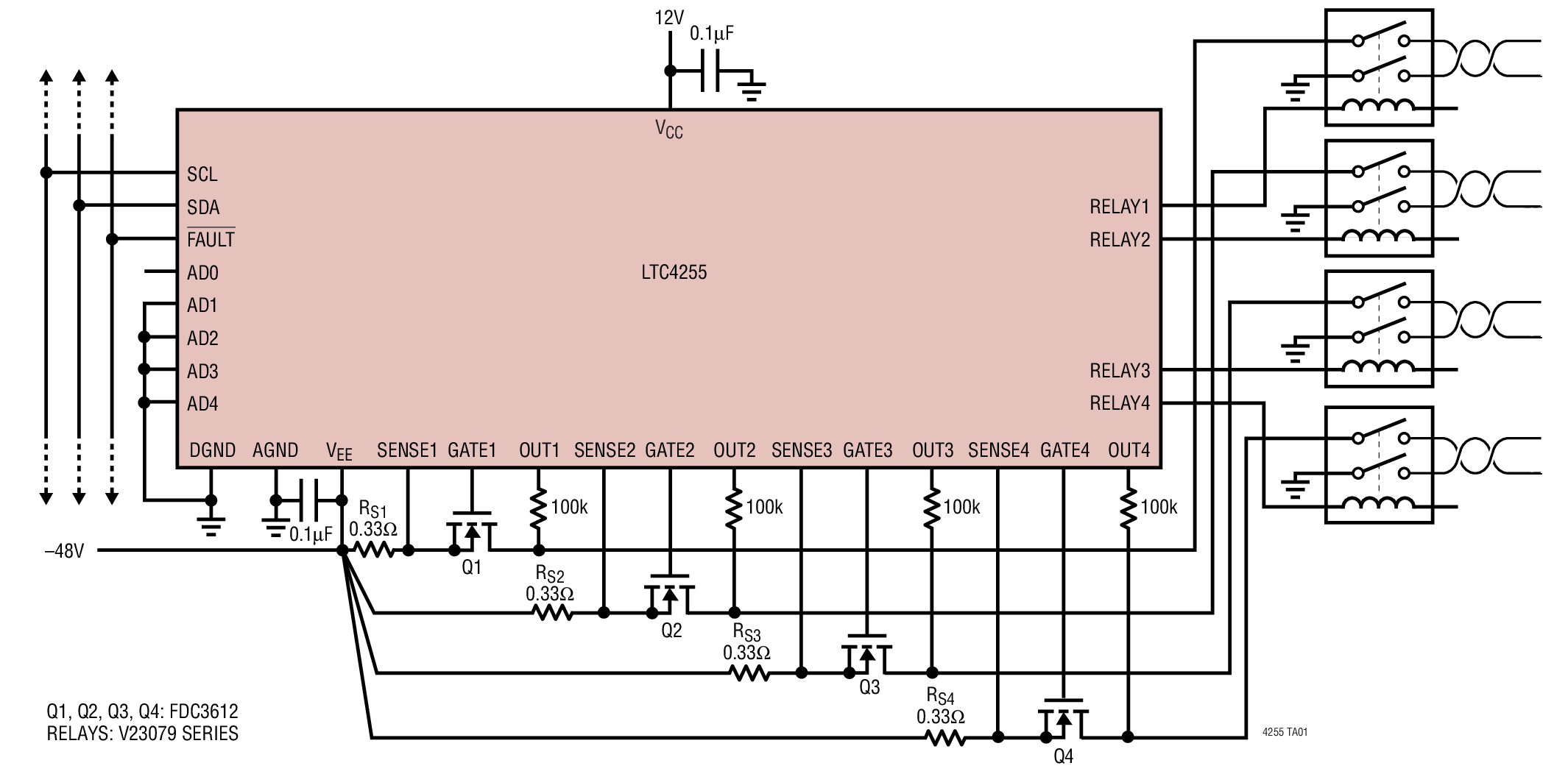

LTC4255は、独立したリレー・ドライバとI2C互換インターフェイスを備えたクワッド-48Vネットワーク・パワー・コントローラです。各チャネルはソフトウェア制御によってオンまたはオフ可能で、短絡保護、オープン検出、パワーグッド表示を提供します。短絡保護は電流フォールドバックを装備しているので、短絡時や起動時にスイッチの消費電力を低減することができます。

シリアル・インターフェイスにより、わずか2本のデジタル・ラインで最大128チャネルを制御することができます。FAULT出力を割り込みラインとして使用できるので、ソフトウェア・ポーリングによるフォールト検出が不要です。

外付けのスイッチと電流センス抵抗を使用すれば、電流と消費電力のレベルを容易にスケーリング可能で、電圧スパイクや電流スパイクに対する最大限の保護を提供します。

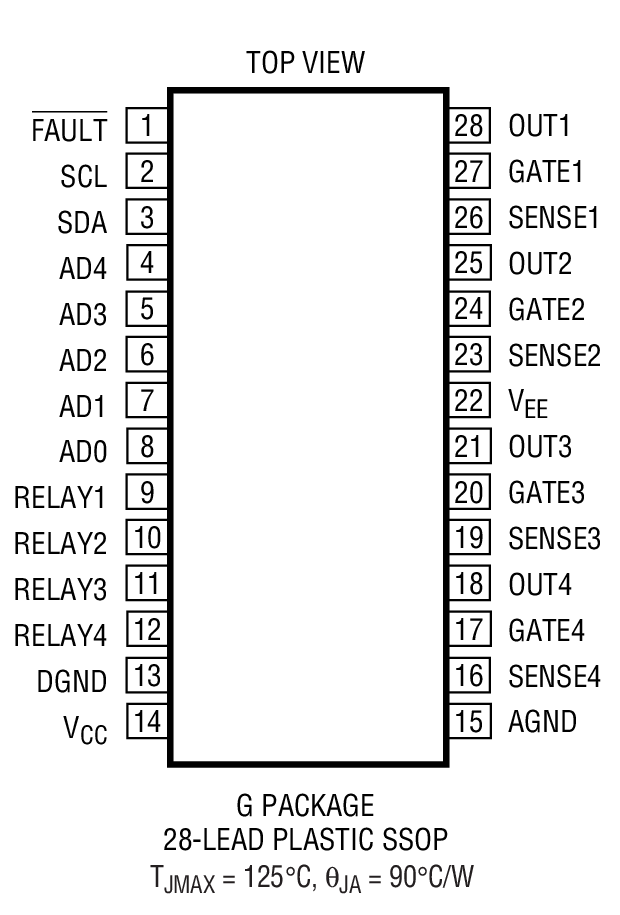

LTC4255は28ピンSSOPパッケージで供給されます。


アプリケーション

  •  IP電話システム
  •  DTE配電
