LTC4252B-1

新規設計に推奨

負電圧ホットスワップ・コントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 電源の入った-48Vのバックプレーンに基板を安全に挿入/引き抜き可能
  • フローティング構成により、非常に高電圧の動作が可能
  • ブレーカ・タイマによる電流制限
  • 高速応答時間によってピーク・フォルト電流を制限
  • プログラム可能なソフトスタート電流制限
  • ドレイン電圧によって応答を加速するプログラム可能なタイマ
  • ±1%精度の低電圧/過電圧しきい値(LTC4252C)
  • 改善された堅牢なシャント・レギュレータ
  • 調整可能な低電圧/過電圧保護
  • LTC4252B-1/LTC4252C-1：フォルト後にラッチオフ
  • LTC4252B-2/LTC4252C-2：フォルト後に自動再試行
  • 8ピンおよび10ピンのMSOPパッケージで供給

LTC4252は、電源の入ったバックプレーンに対して基板の安全な挿入および引き抜きを可能にする負電圧Hot Swap™コントローラです。出力電流は3段階の電流制限（時限式の回路ブレーカ、アクティブ電流制限、最悪の突発的で重大なフォルト条件においてピーク電流を制限する高速フィードフォワード経路）によって制御されます。

調整可能な低電圧および過電圧検出器により、入力電源が所望の動作範囲を超えると負荷が切り離されます。LTC4252の電源入力は分流制御されているので、電源電圧が非常に高い場合でも安全な動作が可能です。マルチ機能タイマは初期の起動を遅延させ、回路ブレーカの応答時間を制御します。MOSFETの過剰なドレイン電圧を検出することによって回路ブレーカの応答時間が短縮され、MOSFETが安全動作領域（SOA）内に維持されます。調整可能なソフトスタート回路により、起動時のMOSFET突入電流を制御します。

LTC4252-2はフォルト後に自動再試行を行います。LTC4252C-1/LTC4252C-2は、±1%という厳しい低電圧/過電圧しきい値精度を特長としています。LTC4252は8ピンまたは10ピンのMSOPで供給されます。

LTC4252BおよびLTC4252Cは、LTC4252およびLTC4252Aのシャント・レギュレータの堅牢性を改善しています。

UV/OV % Latch Off/Retry Package
LTC4252-1 4.6% Latch off MS-8, MS-10
LTC4252-2 4.8% Retry MS-8, MS-10
LTC4252A-1 1% Latch off MS-10
LTC4252A-2 1% Retry MS-10
LTC4252B-1 4.6% Latch off MS-8, MS-10
LTC4252B-2 4.6% Retry MS-8, MS-10
LTC4252C-1 1% Latch off MS-10
LTC4252C-2 1% Retry MS-10

アプリケーション

  • 基板の活線挿入
  • 電子式回路ブレーカ
  • -48V配電システム
  • 負電源制御
  • 電話局の交換機
  • 高可用性サーバ
  • ATCA
LTC4252B-1
負電圧ホットスワップ・コントローラ
–48V/2.5A Hot Swap Controller Start-Up Behavior Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC4252C-1
  • LTC4252C-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC787A-B

LTC4252CCMS-2 Demoboard | Negative Voltage Hot Swap Controller in an AdvancedTCA Application, Auto Retry After Fault

今すぐ購入 詳細を表示

製品詳細

DC787A-B: Demo Board for the LTC4252B-1/LTC4252B-2 LTC4252C-1/LTC4252C-2 Negative Voltage Hot Swap Controllers.

eval board
schematic 2
DC787A-A

LTC4252CCMS-1 Demo Board | Negative Voltage Hot Swap Controller in an AdvancedTCA Application, Latch Off After Fault

今すぐ購入 詳細を表示

製品詳細

DC787A-A: Demo Board for the LTC4252B-1/ LTC4252B-2/ LTC4252C-1/ LTC4252C-2 Negative Voltage Hot Swap Controllers.
DC787A-B
LTC4252CCMS-2 Demoboard | Negative Voltage Hot Swap Controller in an AdvancedTCA Application, Auto Retry After Fault

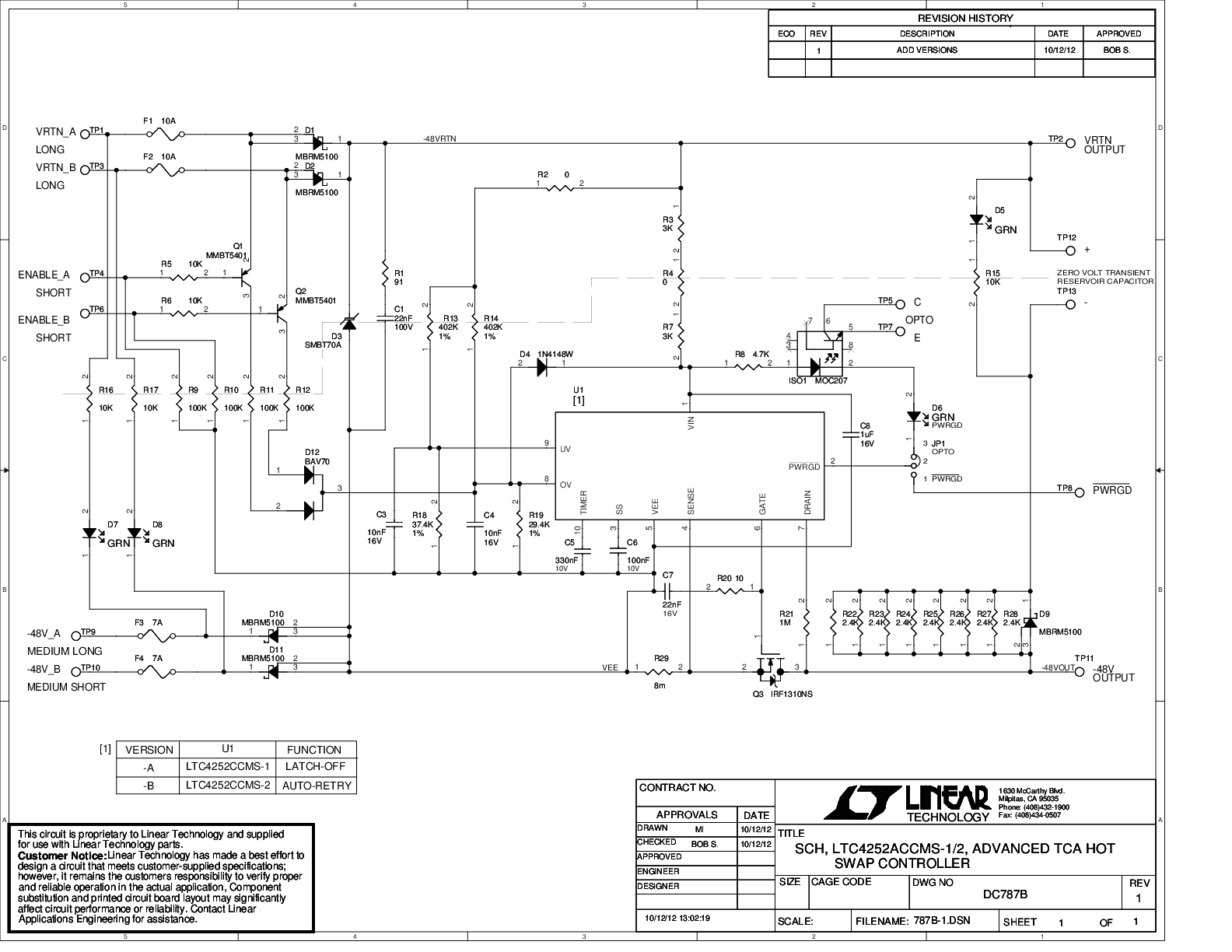

DC787A-A - Schematic
DC787A-A
LTC4252CCMS-1 Demo Board | Negative Voltage Hot Swap Controller in an AdvancedTCA Application, Latch Off After Fault
DC787A-A - Schematic
