製品概要

機能と利点

  • 電源の入ったバックプレーンに対しボードを安全に挿入/引抜き可能
  • 2.5V~16.5Vの電源電圧を制御
  • 突入電流制限機能付プログラム可能なソフトスタート、外付けゲート・コンデンサ不要
  • 外付けゲート・コンデンサが不要なため、ターンオフ時間が短縮
  • デュアル・レベル過電流フォールト保護
  • 過電流保護の応答時間をプログラム可能(MS10)
  • プログラム可能な過電圧保護(MS10)
  • 自動リトライまたはラッチ・モード動作(MS10)
  • 外付けNチャネルFETのハイサイド・ドライブ
  • 電源電圧上昇速度をユーザが設定可能
  • FBピンでVOUTをモニタし、RESETに信号を送信
  • グリッチ・フィルタによる、擬似RESET信号に対する保護

製品概要

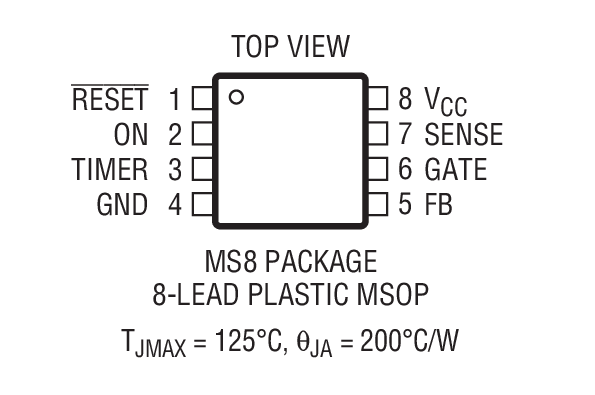

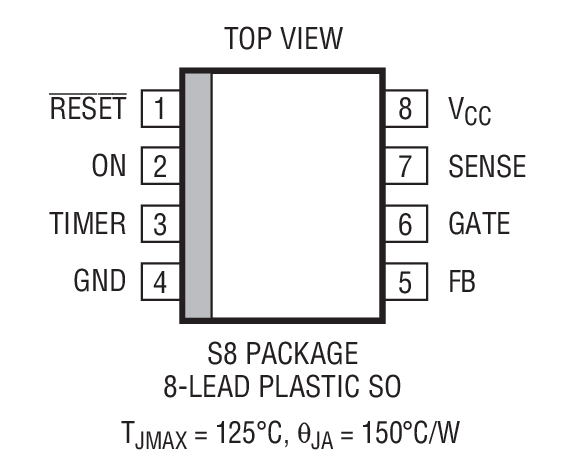

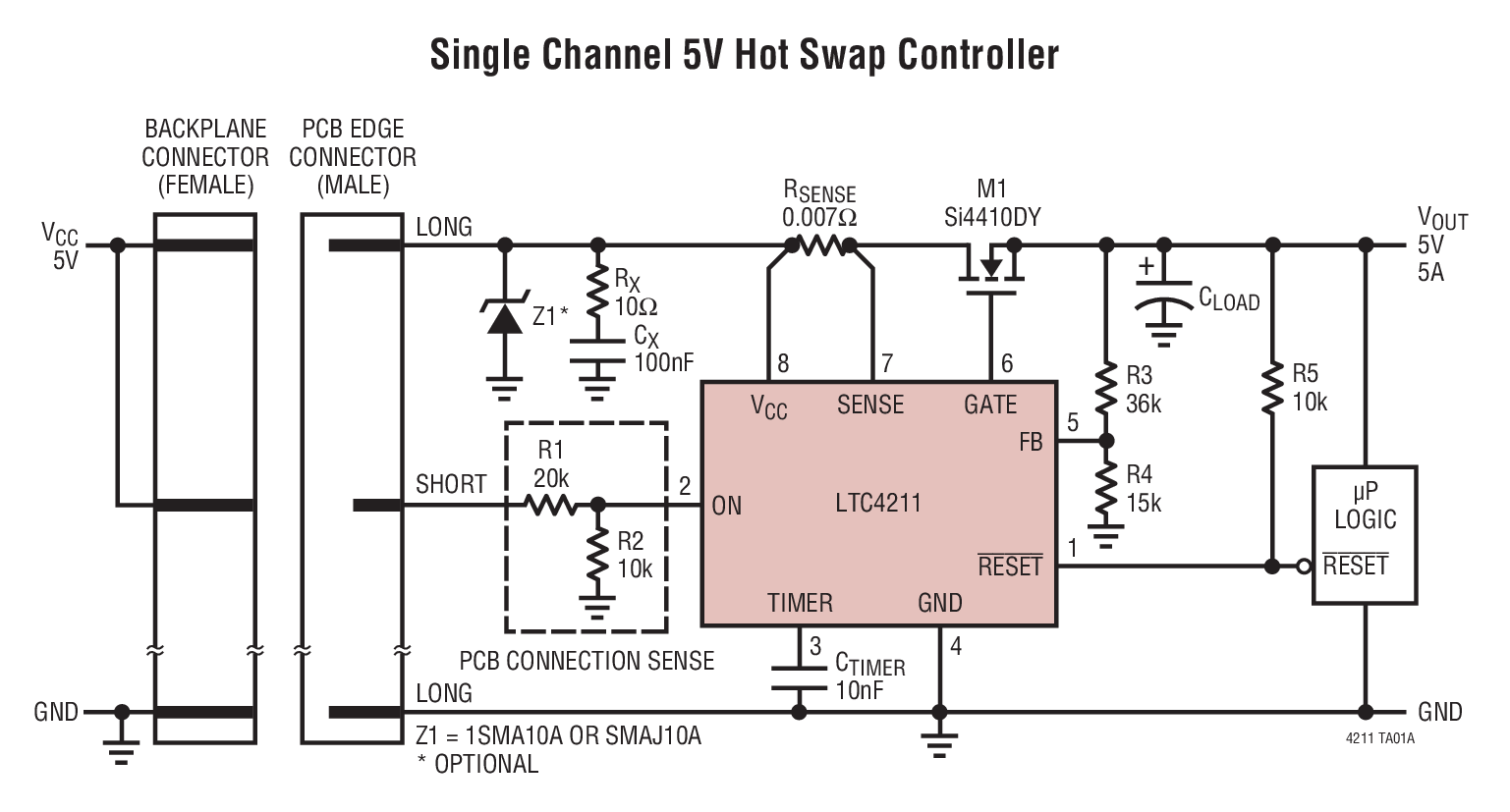

LTC4211は、電源の入ったバックプレーンに対し、ボードを安全に挿入および引き抜き可能にするホットスワップTMコントローラです。内蔵のハイサイド・スイッチ・ドライバ は、外付けNチャネルMOSFETのゲートをドライブし、2.5V~16.5Vの電源電圧を供給 します。また、LTC4211は、起動時にプログラム可能なソフトスタートや突入電流制限を行います。

2つの内部電流制限コンパレータが、デュアル・レベルの過電流回路ブレーカを提供します。 低速コンパレータはVCC-50mVでトリップし、20μs(または、外付けのフィルタ・コンデンサでプログラムされた値-MS10のみ)後にアクティブになります。高速コンパレータはVCC-150mVでトリップし、通常300ns後に応答します。

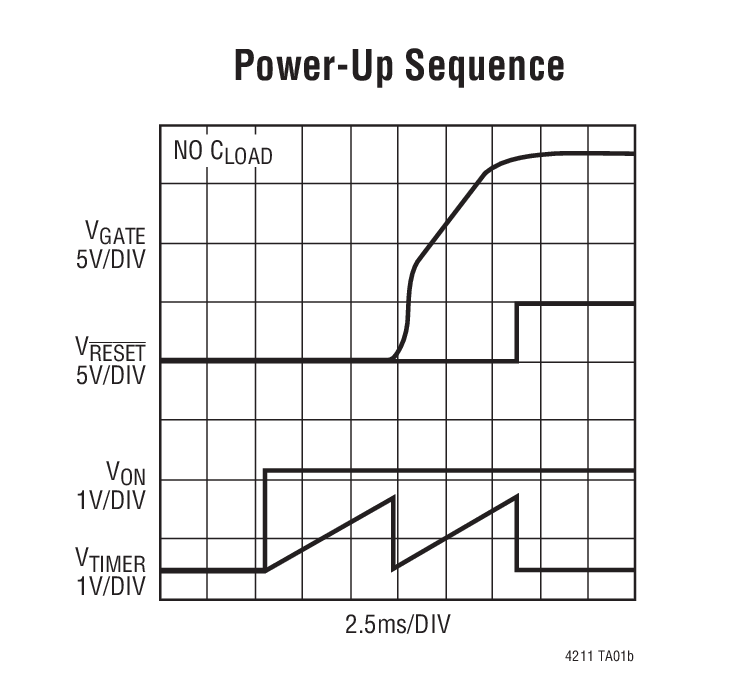

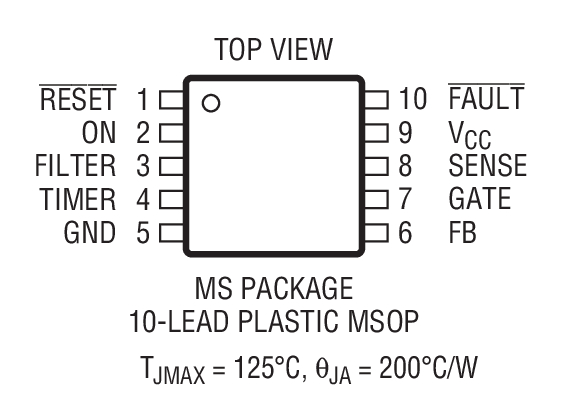

FBピンは出力電源電圧をモニタし、RESETピンに信号を送ります。ONピンはチップをオン/オフし、リセット機能にも使用できます。MS10パッケージにはFAULTピンと FILTERピンがあり、外付けのツェナー・ダイオード・クランプを使用して、フォールト表示、自動リトライまたはラッチオフ・モード、プログラム可能な電流制限応答時間、プログラム可能な過電圧保護などの機能を追加することができます。


アプリケーション

  •   電子回路ブレーカ
  •   電源入状態での抜き差し(バックプレーンもしくはリムーバブルカード)
  •   産業用ハイサイド・スイッチ/回路ブレーカ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

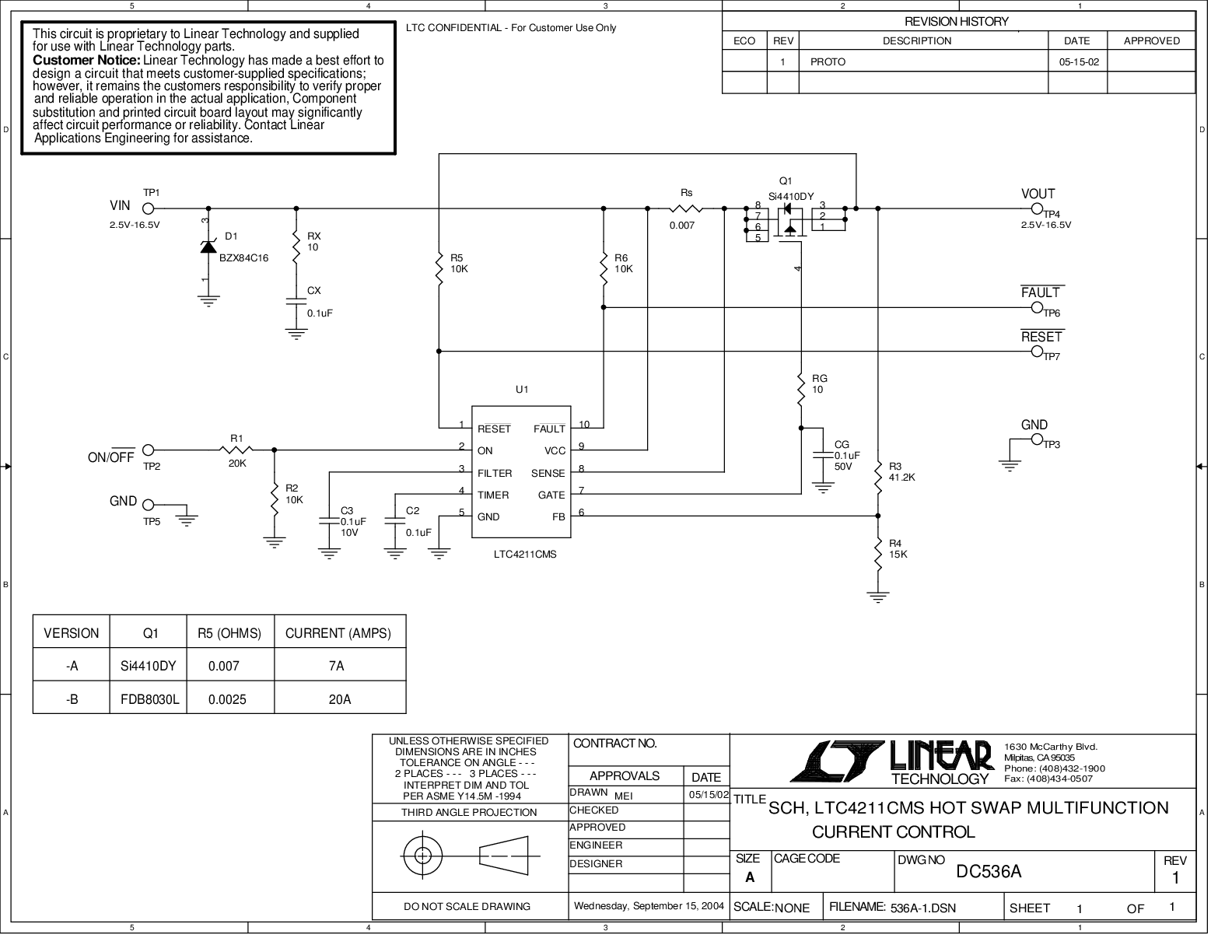

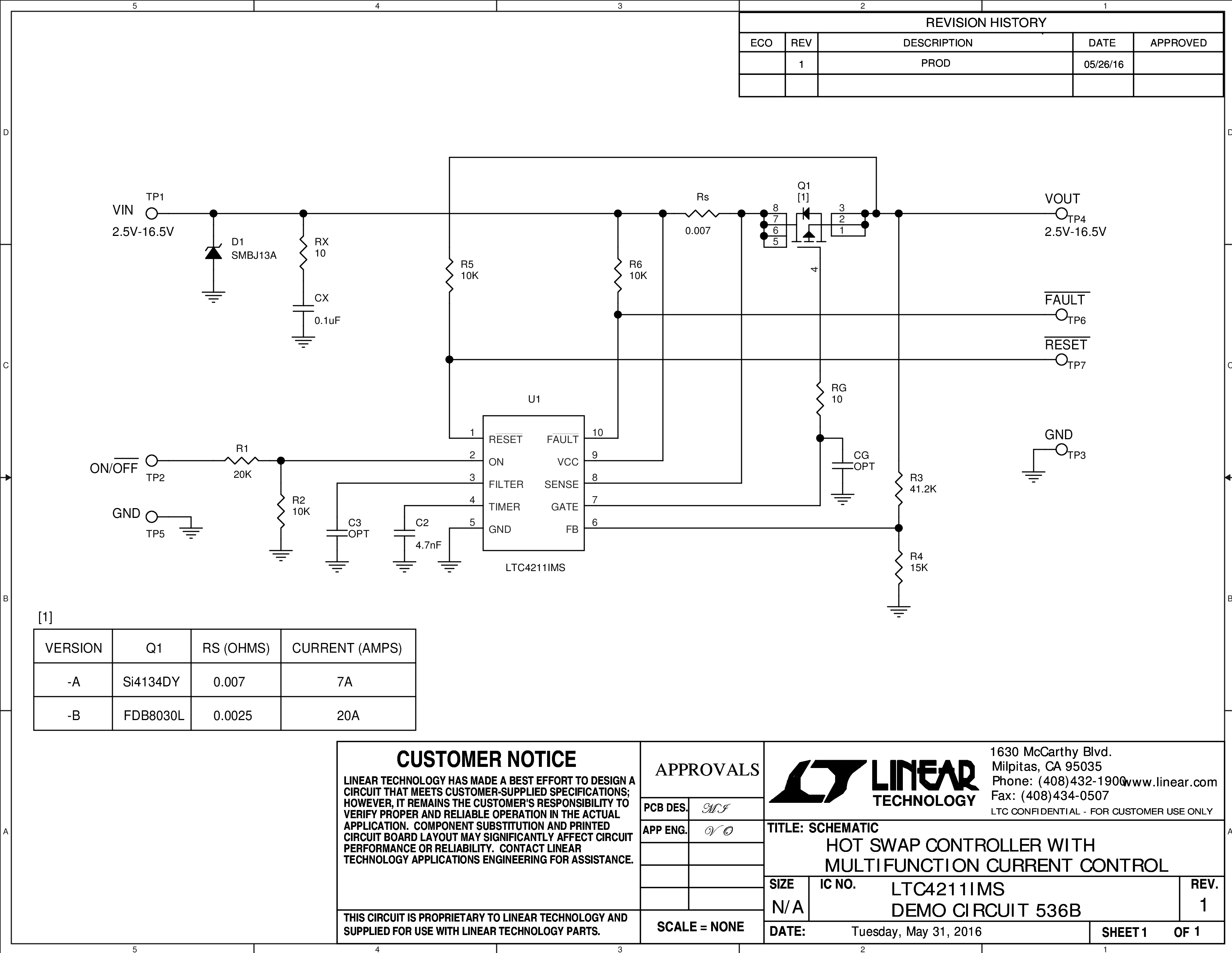

評価キット (2)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC4211
