LTC4126-10

1.2V 降圧 DC/DC コンバータ付き 10 mA ワイヤレス・リチウムイオン・チャージャ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.12
機能
  • ワイヤレス・リチウムイオン・バッテリ・チャージャおよび高効率マルチモード・チャージ・ポンプ DC/DC
  • 広帯域 Rx 周波数:DC ~ >10 MHz
  • 過電圧制限付き内蔵整流器
  • ピンの選択可能な充電電圧:4.1 V または 4.2 V
  • 充電電流:10 mA(固定)
  • 低バッテリ切断:3.0 V
  • 温度規定充電用 NTC ピン
  • DC/DC レギュレーション出力:1.2 V
  • DC/DC 出力電流:最大 60 mA
  • 50 kHz/75 kHz スイッチング、可聴ノイズなし
  • DC/DC 向けのプッシュボタンおよびデジタル・オン/オフ制御

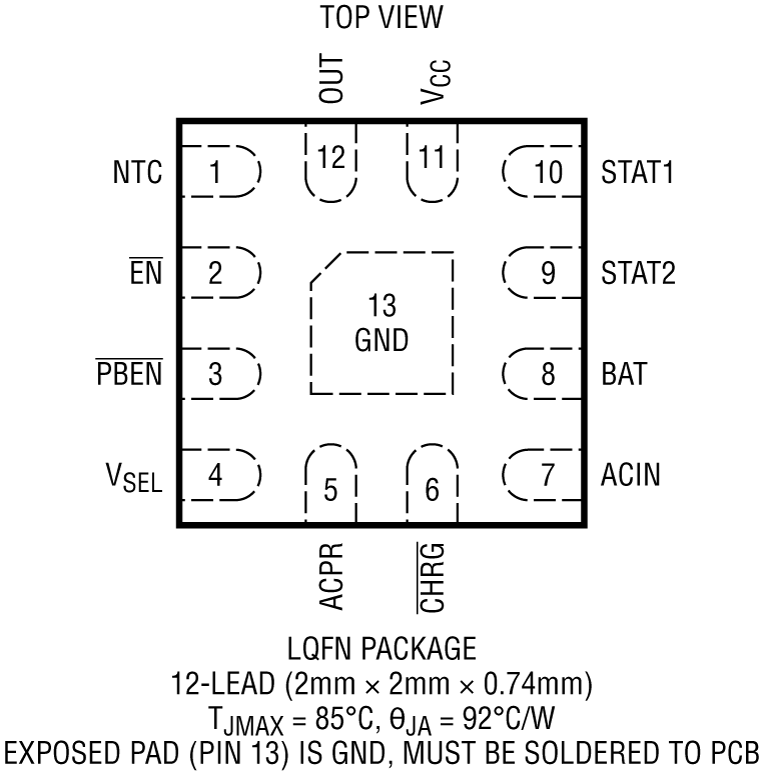

  • 熱強化型 12 ピン、2 mm × 2 mm LQFN パッケージ
製品概要
show more Icon

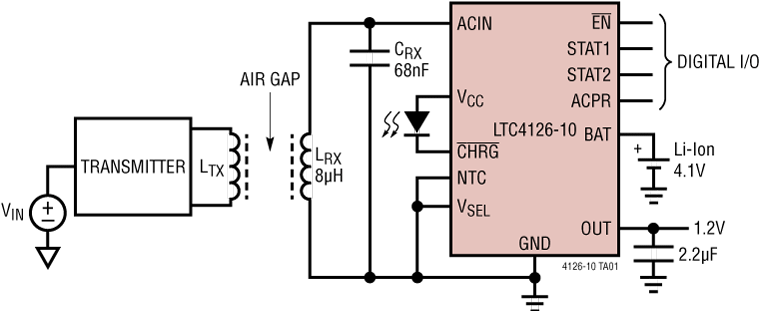

LTC4126-10 は、降圧 DC/DC レギュレータを内蔵した低消費電力のワイヤレス・シングルセル・リチウムイオン・バッテリ・チャージャです。降圧レギュレータはバッテリから給電される低ノイズのマルチモード・チャージ・ポンプで、レギュレートされた 1.2 V を出力します。スイッチング・ノイズが可聴範囲にならないように、スイッチング周波数はモードに応じて 50 kHz または 75 kHz に設定されます。

LTC4126-10 チャージャは、自動再充電、安全タイマーによる自動停止、NTC ピンによるバッテリ温度監視機能などのフル機能を搭載した定電流定電圧リチウムイオン・バッテリ・チャージャです。充電電流は 10 mA で固定されており、3 時間の停止タイマーが搭載されています。低電圧保護により、バッテリ電圧が 3.0 V 未満になるとすべての負荷からバッテリを切断します。

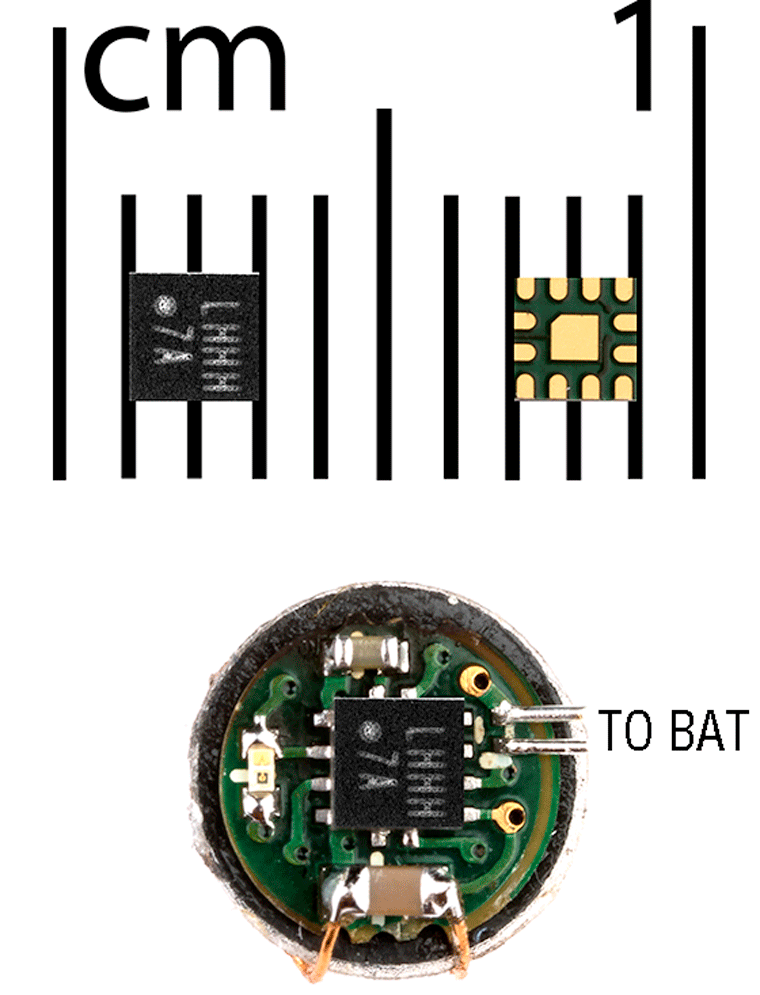

小型の 2 mm × 2 mm LQFN パッケージと最少の外部部品点数が特徴の LTC4126-10 は、ソリューションのサイズを小さくする必要がある補聴器アプリケーションやその他の低消費電力ポータブル・デバイスに給電するリチウムイオン・バッテリに最適です。

アプリケーション

  • 補聴器
  • 低消費電力リチウムイオン給電デバイス
  • ワイヤレス・ヘッドセット
  • IoT ウェアラブル・デバイス
