特長
- 電流センス抵抗が不要
- VOUT :最大 60V
- 550kHz の固定周波数動作
- 内部ソフトスタートおよびオプションの外部ソフトスタート
- 調節可能な電流制限
- 軽負荷時のパルス・スキップ
- 入力電圧範囲:2.75V~9.8V
- 電圧リファレンスの精度:±1.5%
- 電流モード動作による優れた入力および負荷トランジェント応答
- 高さの低い(1mm)SOT-23および2mm×3mm DFNパッケージ
LTC3872はNチャネル・パワーMOSFETを駆動する、固定周波数、電流モードの昇圧DC/DCコントローラで、必要な外付け部品はほとんどありません。No RSENSE™アーキテクチャを採用しているので、検出抵抗が不要で、効率が向上しており、基板面積を節減できます。
LTC3872は、ACおよびDCの負荷レギュレーションおよび入力レギュレーションが優れており、±1.5%の出力電圧精度を実現します。入力電圧が2.3Vより低くなるとデバイスをシャットダウンする低電圧ロックアウト機能を内蔵しています。
550kHzの高いスイッチング周波数により、小型のインダクタを使用できます。LTC3872は高さの低い(1mm)8ピンThinSOT™パッケージと2mm × 3mmの8ピンDFNパッケージで供給されます。
LTC3872 | LTC3872-1 | |
Frequency Foldback In Current Limit | Yes | No |
アプリケーション
- 通信機器用電源
- 42V自動車用システム
- 24V産業用制御機器
- IP電話の電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3872
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
124.00K
信頼性データ
1
66.89 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
- LTC3872EDDB#TRMPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872EDDB#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872ETS8#TRMPBF
- ピン/パッケージ図
- 8-Lead SOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872ETS8#TRPBF
- ピン/パッケージ図
- 8-Lead SOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872HDDB#TRMPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872HDDB#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872HTS8#TRMPBF
- ピン/パッケージ図
- 8-Lead SOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872HTS8#TRPBF
- ピン/パッケージ図
- 8-Lead SOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872IDDB#TRMPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872IDDB#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872ITS8#TRMPBF
- ピン/パッケージ図
- 8-Lead SOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3872ITS8#TRPBF
- ピン/パッケージ図
- 8-Lead SOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

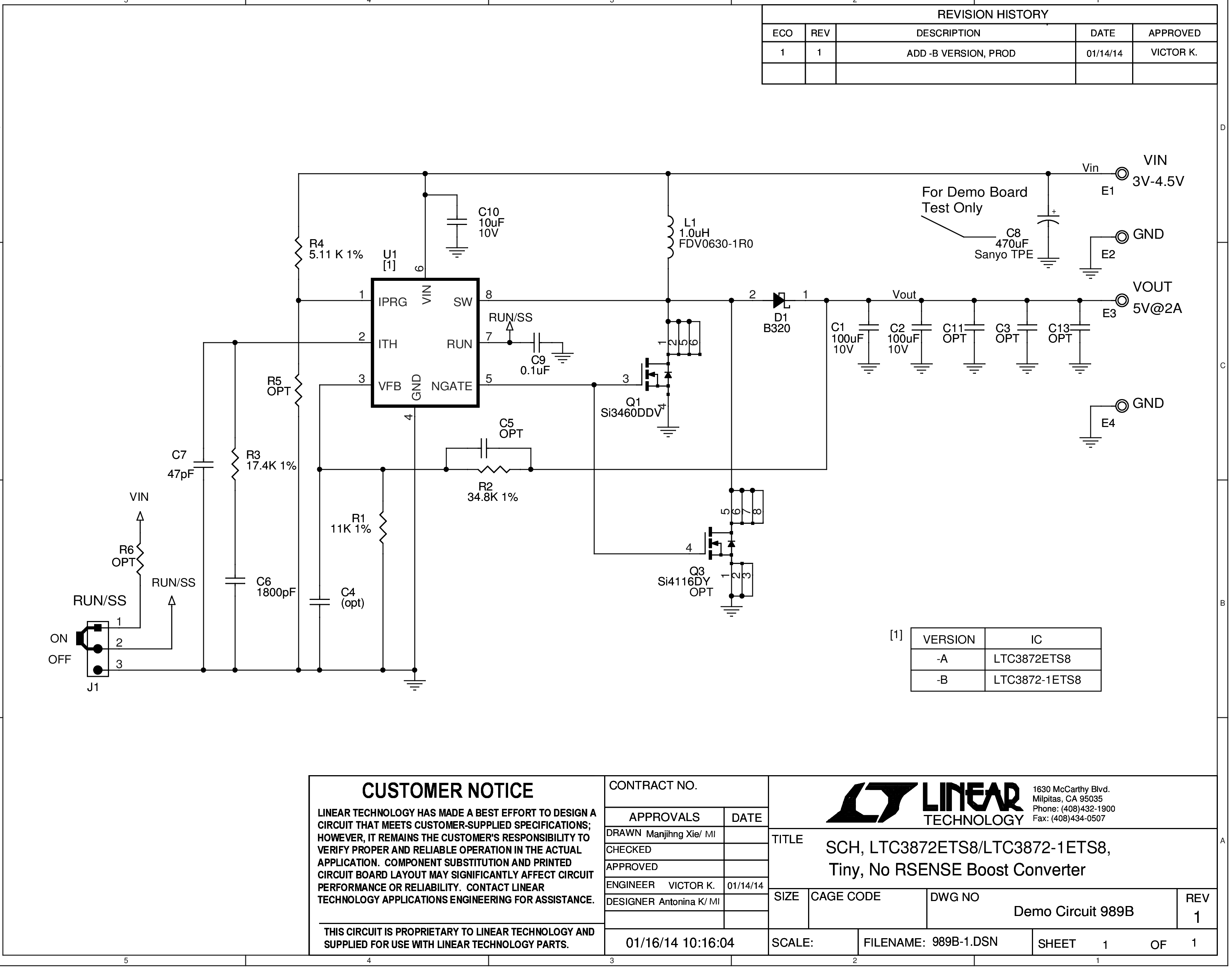

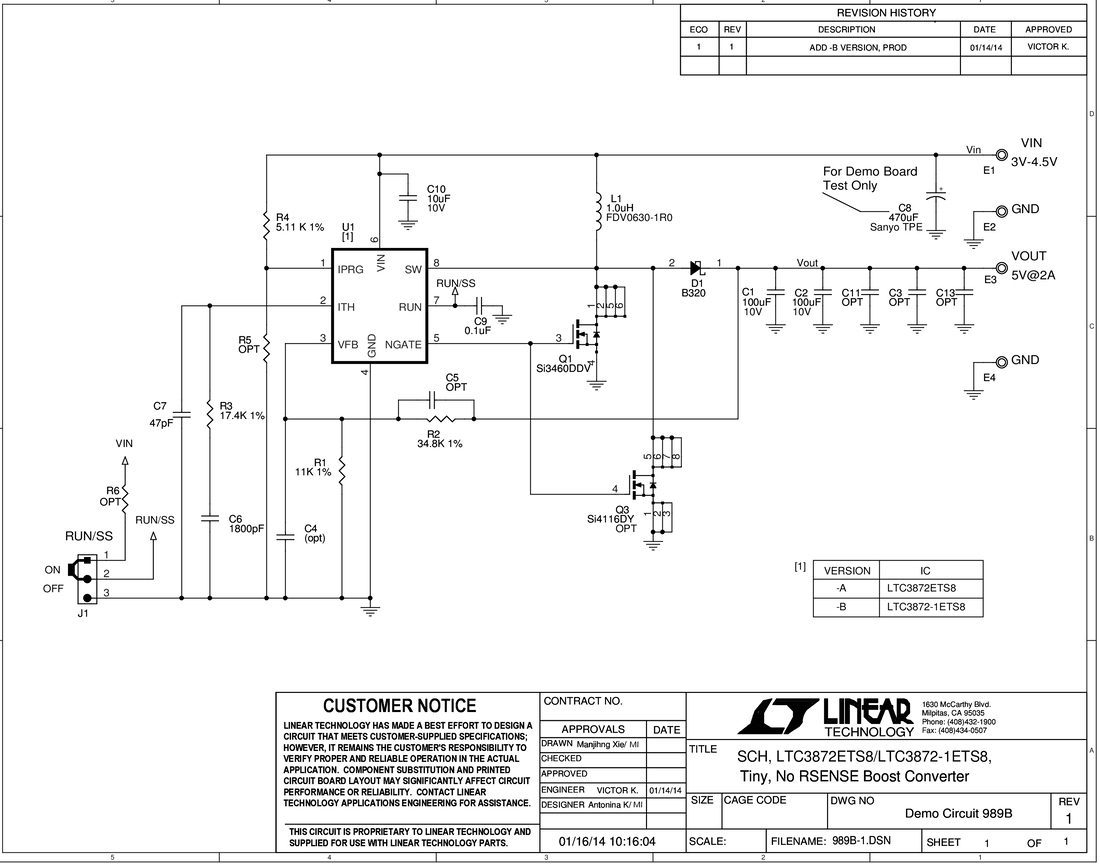

DC989B-A
LTC3872ETS8 Demo Board | 2.75V ≤ VIN ≤ 4.5V; VOUT: 5V @ 2A
製品の詳細
Demonstration circuit 989B-A is a single-output boost converter featuring the NO RSENSE LTC3872, a nonsynchronous tiny, boost controller. The input voltage is from 3.0V to 4.5V without output de-rating. The demo board has a 5V@2A (max) output. The minimum input voltage is 2.75V. When the input voltage is lower than 3V, output current should be de-rated. NO RSENSE technique reduces both solution size and power dissipation. The switching frequency is fixed at 550 kHz. With current mode control and OPTI-LOOP compensation, DC989B-A can be optimized to provide fast transient response.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
