LTC3868

製造中

低消費電流、デュアル、2フェーズ同期整流式降圧コントローラ

製品モデル: 4
1Ku当たりの価格: 最低価格：$3.26

Viewing:

製品の詳細

動作時の低消費電流：（1つのチャネルがオン状態の場合）170μA
広い出力電圧範囲： 0.8V ≤ V_OUT≤ 14V
広いV_IN 範囲： 4V～24V
R_SENSE またはDCRによる電流検出
位相をずらしたコントローラにより、必要な入力容量と電源によるノイズを低減
OPTI-LOOP^® 補償により、C_OUTを最小化
フェーズロック可能な周波数： 75kHz～850kHz
プログラム可能な固定周波数： 50kHz～900kHz
軽負荷時に連続動作、パルススキップ動作またはBurst Mode^® 動作を選択可能
低損失動作： 99% デューティサイクル
出力電圧のソフトスタートを調整可能
パワーグッド出力電圧モニタ
出力過電圧保護
短絡時の出力ラッチオフ保護
シャットダウン時の低消費電流： 8μA
内部LDOが V_IN またはEXTV_CCからゲートドライブに電力を供給
起動時の電流フォールドバックなし
小型5mm × 5mm QFNパッケージ

LTC3868は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大850kHzまでフェーズロック可能です。2つのコントローラの出力を位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。

無負荷時の消費電流が170μAなので、バッテリ駆動システムの動作時間を延ばします。 OPTI-LOOP 補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。 LTC3868は高精度 0.8V リファレンスとパワーグッド出力インジケータを搭載しています。4V～24Vという広い入力電源範囲により、様々な中間バス電圧とバッテリの種類に対応できます。

各コントローラは個別のソフトスタート・ピンを備え、起動時に出力電圧をランプアップします。短絡が発生した場合は、電流フォールドバックによってMOSFET の熱損失を制限します。また、短絡時には、出力短絡ラッチオフ機能によってデバイスをさらに保護します。

固定の電流制限値を使用し、PGOOD 出力が1つで、位相変調機能やクロック出力を搭載しないリード付き28ピンSSOPパッケージ・バージョンについては、LTC3868-1 のデータシートをご覧ください。


	LTC3868	LTC3868-1
Features	Adjustable Current Limit, Clock Out Pin, Phase Modulation, Two PGOOD	Fixed Current Limit, One PGOOD
Package	QFN-32	SSOP-28

アプリケーション

ノートブックおよびパームトップ・コンピュータ
携帯計測器
バッテリ駆動デジタル機器
DC 配電システム

製品モデル: 4
1Ku当たりの価格: 最低価格：$3.26

ドキュメント

データシート 2

LTC3868: Low I_Q, Dual 2-Phase Synchronous Step-Down Controller Data Sheet 10/07/2014

LTC3868: 低消費電流、デュアル、2フェーズ同期整流式降圧コントローラデータシート 01/07/2015

信頼性データ 1

R526 Reliability Data 03/26/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル

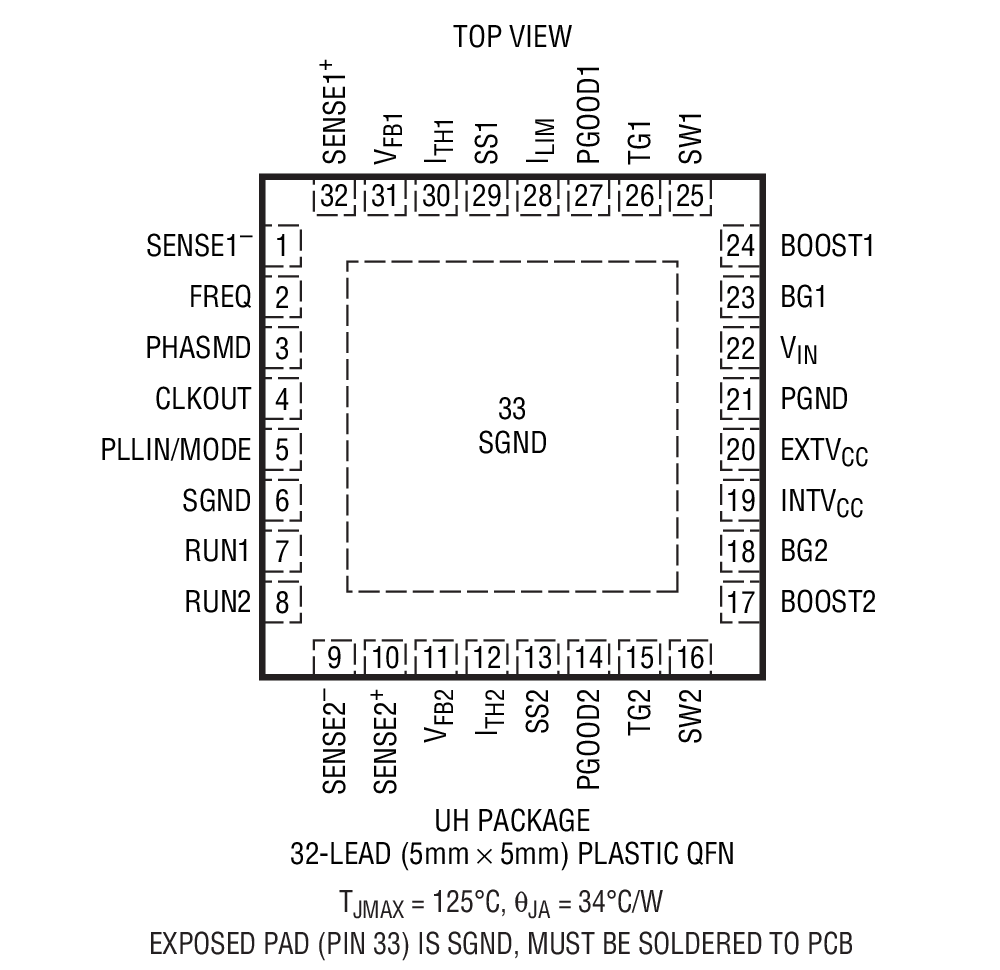

LTC3868EUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3868EUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3868IUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3868IUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN
該当なし
1 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3868EUH#PBF	製造中
LTC3868EUH#TRPBF	製造中
LTC3868IUH#PBF	製造中
LTC3868IUH#TRPBF	製造中
7 31, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC3868EUH#PBF	製造中
LTC3868EUH#TRPBF	製造中
LTC3868IUH#PBF	製造中
LTC3868IUH#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
サージ・ストッパ、過電圧および過電流保護 1
LTC4365	新規設計に推奨	低電圧、過電圧および逆電源保護コントローラ
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974	新規設計に推奨	正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ
デュアル電源モニタ 1
LTC2960	新規設計に推奨	36Vナノ電流2入力電圧モニタ
プッシュボタン・コントローラ 1
LTC2955	新規設計に推奨	自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ

製品モデル	製品ライフサイクル	詳細
LTC2960	新規設計に推奨	36Vナノ電流2入力電圧モニタ
LTC2955	新規設計に推奨	自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ
LTC4365	新規設計に推奨	低電圧、過電圧および逆電源保護コントローラ
LTC2974	新規設計に推奨	正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ

ツールおよびシミュレーション

LTspice 1

LTC3868 - Step-Down (Buck) Regulators

下記製品はLTspiceで使用することが出来ます。:

LTC3868
LTC3868-1

LTpowerCAD 1

LTC3868 Project - Ref. Design 12V/10A 5V/10A, Rsense, 300kHz

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

LTpowerCAD^®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
