LTC3815

パワーシステム・マネージメント機能を備えた6Aモノリシック同期整流式DC/DC降圧コンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)

PDF

9 20, 2016 ellipse 日本語

LTC3815: デジタル・パワーシステム・ マネージメント機能を備えた6Aモノリシック 同期整流式DC/DC降圧コンバータ データシート

データシートご利用上の注意
PDFファイルを開く external-link 2.00M
Documentation すべてのドキュメントを表示
LTspice LTC3815 - Step-Down (Buck) Regulators Download 2.55 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$5.62
特長
  • 入力電圧範囲：2.25V～5.5V
  • 全温度範囲での全出力電圧精度（VIN = 3.3Vまたは5V）：±1%
  • 1本の抵抗でプログラム可能な出力電圧
  • PMBus準拠のシリアル・インタフェース：
    • プログラム可能な出力電圧マージニング：VOUTの範囲は最大±25%で分解能は0.1%
    • 温度、電流、および電圧の平均値とピーク値の読み出し（リフレッシュ・レート：25Hz）
    • フォルト状態
  • 位相同期可能な固定周波数：最大3MHz
  • 起動時間：1ms未満
  • 13ビットA/Dコンバータを内蔵
  • オプションの外部リファレンス入力
  • ピンで選択可能な出力電圧の高速マージニング
  • しきい値をピンでプログラム可能なパワーグッド・フラグおよびフィルタ遅延
  • 出力電圧の差動リモート検出
  • マスタ・シャットダウン・モード：1µA未満の電源電流
  • 2相動作対応のクロック出力（出力電流：12A）
  • 熱特性が改善された38ピン4mm × 6mm QFNパッケージで供給
製品概要
show more Icon

LTC3815は、高効率の6Aモノリシック同期整流式降圧レギュレータで、位相を固定できるオン時間制御の電流モード･アーキテクチャを採用しています。リファレンス入力（REF）ピンに1本の外付け抵抗を接続するか、外部電圧リファレンスを入力することにより、出力電圧は0.4V～VINの72%の範囲でプログラム可能です。出力電圧のマージンは、PMBus準拠のシリアル・インタフェースを介して、0.1%の分解能で最大25%まで増減することができます。また、シリアル・インタフェースを使用して、フォルト状態を読み出すことや、入力/出力電流、入力/出力電圧、および温度の時間平均（約4ms）値とピーク値の両方を読み出すこともできます。システム構成とモニタリングは、LTpowerPlay™開発システムによってサポートされています。

このアーキテクチャはきわめて高速のトランジェント応答を実現するので、スイッチング周波数が高いときに低出力電圧の安定化が要求される非常に短いオン時間での動作が可能です。動作周波数は外付け抵抗を使用して400kHz～3MHzの範囲で設定可能で、ノイズの影響を受けやすいアプリケーションの場合は、同じ範囲で外部クロックに同期させることもできます。動作電源電圧範囲は2.25V～5.5Vなので、2.5V、3.3V、または5Vのレールあるいはリチウムイオン・バッテリを電源とした動作に適しています。


アプリケーション

  • 高度でエネルギー効率の高い電力変換
  • ASIC/FPGA/プロセッサの電源
  • 分散給電システム
  • ポイントオブロード電力変換
Show More Arrow image
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示
LTspice LTC3815 - Step-Down (Buck) Regulators Download 2.55 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$5.62
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3815

資料

11
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 情報
  • 信頼性データ
  • アプリケーション・ノート
  • データシート
  • ユーザ・ガイド
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 03/30/2016
English

LTC3815: 6A Monolithic Synchronous DC/DC Step-Down Converter with PMBus Interface Data Sheet (Rev.B)

PDFファイルを開く

redirect
2.92 M
download

PDFをダウンロード

PDF Vector

PDF

更新 09/20/2016
日本語

LTC3815: デジタル・パワーシステム・ マネージメント機能を備えた6Aモノリシック 同期整流式DC/DC降圧コンバータ データシート

PDFファイルを開く

redirect
2.00M
download

PDFをダウンロード

情報

2

PDF Vector

HTML

更新 02/12/2018
English
Power Systems Management redirect icon

PDF Vector

HTML

更新 02/12/2018
日本語
パワー・システム・マネージメント(PSM) redirect icon

信頼性データ

1

PDF Vector

PDF

更新 03/22/2018
English
R562 Reliability Data redirect icon

159.8 K

download

PDFをダウンロード

アプリケーション・ノート

2

PDF Vector

PDF

更新 07/20/2015
English
AN-145: Overview of the EEPROM in LTC PSM Devices redirect icon

2.00M

download

PDFをダウンロード

PDF Vector

PDF

更新 07/20/2015
日本語
AN145 - LTC PSMデバイスのEEPROMの概要 redirect icon

2.00M

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 08/26/2015
English
DC2065A - Demo Manual redirect icon

0.00M

download

PDFをダウンロード

デザイン・ノート

3

PDF Vector

HTML

更新 08/10/2016
English
Design Note 554: 6A Monolithic Synchronous DC/DC Step-Down Converter with Digital Power System Management redirect icon

PDF Vector

HTML

更新 08/10/2016
中国語
设计要点 554: 具数字电源系统管理功能的 6A 单片式同步 DC/DC 降压型转换器 redirect icon

PDF Vector

HTML

更新 08/10/2016
日本語
DN-554: デジタル式のパワーシステム・マネージメント機能を備えた6A モノリシック同期整流式 DC/DC 降圧コンバータ redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 7
show more Icon

データシート 2

LTC3815: 6A Monolithic Synchronous DC/DC Step-Down Converter with PMBus Interface Data Sheet (Rev.B)
LTC3815: デジタル・パワーシステム・ マネージメント機能を備えた6Aモノリシック 同期整流式DC/DC降圧コンバータ データシート

信頼性データ 1

R562 Reliability Data

ユーザ・ガイド 1

DC2065A - Demo Manual

アプリケーション・ノート 1

AN145 - LTC PSMデバイスのEEPROMの概要

デザイン・ノート 1

DN-554: デジタル式のパワーシステム・マネージメント機能を備えた6A モノリシック同期整流式 DC/DC 降圧コンバータ

情報 1

パワー・システム・マネージメント(PSM)
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3815EUFE#PBF 38-Lead QFN (4mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3815EUFE#TRPBF 38-Lead QFN (4mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3815IUFE#PBF 38-Lead QFN (4mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3815IUFE#TRPBF 38-Lead QFN (4mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

評価用キット 1

reference details image

DC2065A

LTC3815EUFE Demo Board | PMBus Buck, 2.25V ≤ VIN ≤ 5.5V; VOUT Range: 0.4V to 0.72VIN @ 6A

zoom

DC2065A

LTC3815EUFE Demo Board | PMBus Buck, 2.25V ≤ VIN ≤ 5.5V; VOUT Range: 0.4V to 0.72VIN @ 6A

download icon

ダウンロード

 print icon

印刷
DC2065A
LTC3815EUFE Demo Board | PMBus Buck, 2.25V ≤ VIN ≤ 5.5V; VOUT Range: 0.4V to 0.72VIN @ 6A
今すぐ購入 詳細を表示

製品の詳細

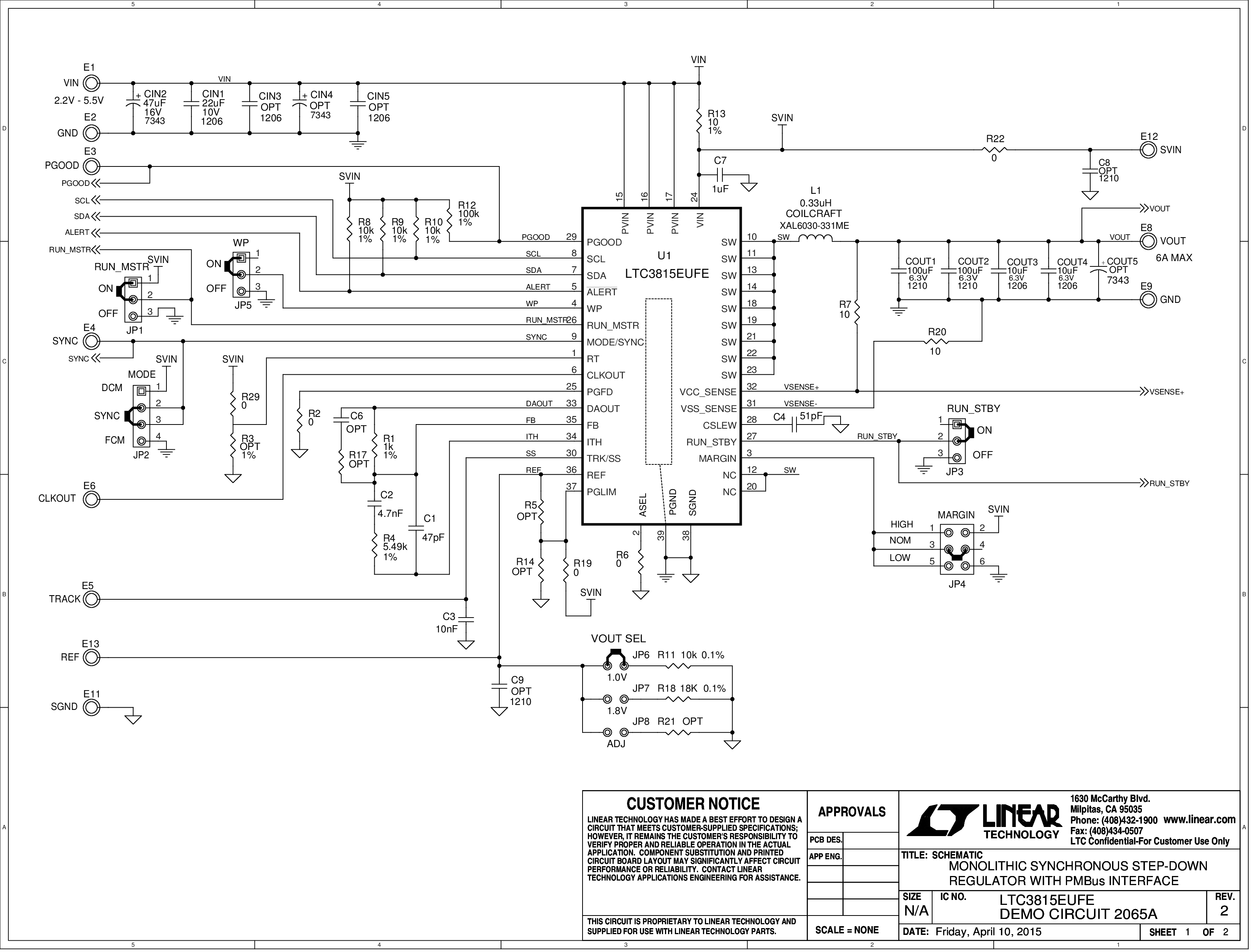

Demonstration circuit 2065A is a synchronous buck converter using the LTC3815EUFE, a 6A monolithic buck regulator with power system management. The LTC3815 has the PMBus compliant serial interface and features, such as programmable output voltage margining, temperature monitoring, current and voltage read back, and fault status, etc.

資料

pdf icon

PDF

DC2065A - Demo Manual Download

0.00M

pdf icon

PDF

DC2065A - Schematic Download

54.00K

pdf icon

ZIP

DC2065A - Design Files Download

3.00M

すべて表示 Arrow image

評価用キット1

evaluation kit item images

DC2065A

LTC3815EUFE Demo Board | PMBus Buck, 2.25V ≤ VIN ≤ 5.5V; VOUT Range: 0.4V to 0.72VIN @ 6A

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

spice tool Lt Spice

LTC3815 - Step-Down (Buck) Regulators Download
