LTC3646

製造中

40V、1A同期整流式降圧コンバータ

データシート
製品セレクション・テーブル
製品モデル
24
1Ku当たりの価格
最低価格：$3.42
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲：4.0V～40V
  • 保証出力電流：1A
  • 高効率：最大95%
  • 広い出力電圧範囲
    • LTC3646：2.0V～30V
    • LTC3646-1：0.6V～15V
  • 高精度（±1%）リファレンス電圧
  • 内部補償または外部補償
  • 調整可能かつ同期可能なスイッチング周波数：200kHz～3MHz
  • 高効率のBurst Mode®動作または強制連続モード動作を選択可能

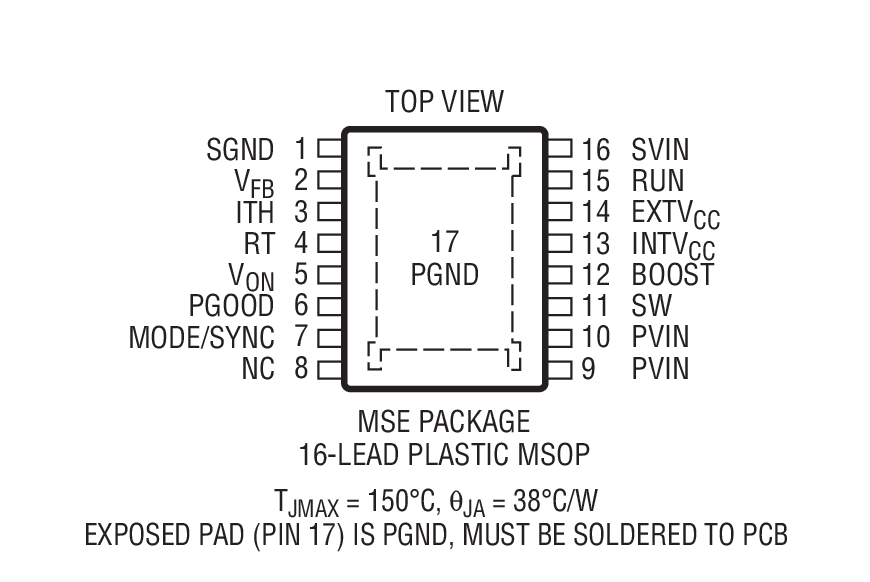

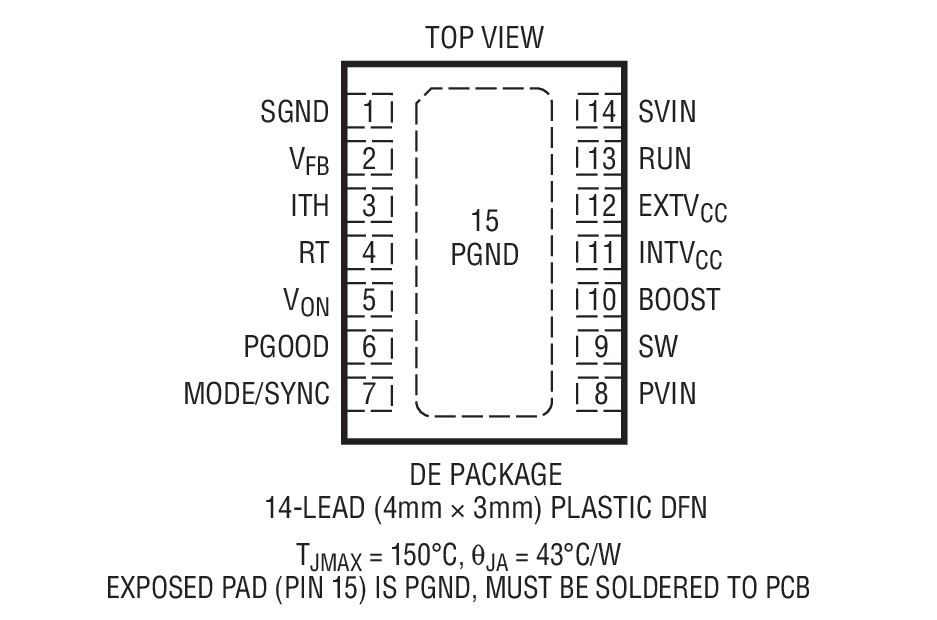

  • 14ピン（3mm × 4mm）DFNパッケージ、または熱特性が改善された16ピンMSOPパッケージ
LTC3646
40V、1A同期整流式降圧コンバータ

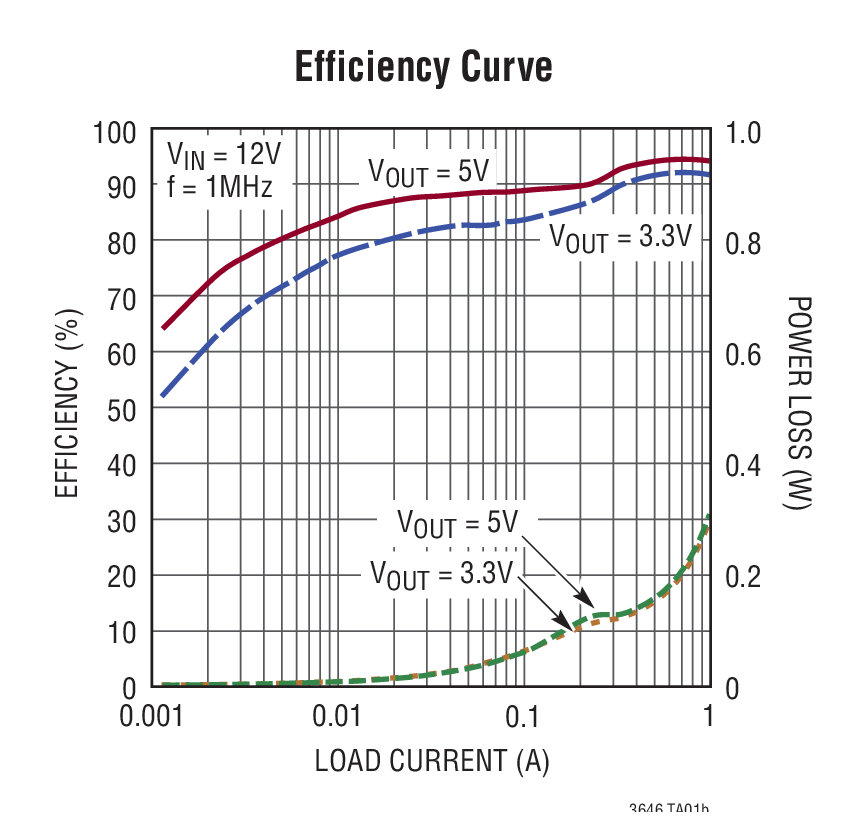

Efficiency Curve Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
高電圧ホットスワップ・コントローラ 1
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LTC3646
  • LTC3646-1

LTpowerCAD 4

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC1731A-B

LTC3646-1 Demo Board (DFN) | 4V ≤ VIN ≤ 40V, VOUT = 3.3V or 5V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1731A-B is a DC/DC converter demo board using the LTC3646-1 monolithic synchronous buck regulator in the DFN package. The input voltage range is from 4V to 40V. The output voltage range of LTC3646-1 is 0.6V to 15V. It can deliver up to 1A of output current. At light load conditions, DC1731A can operate in Burst Mode® operation to improve the efficiency. The user can choose to use internal or external compensation. The switching frequency of LTC3646-1 is programmable from 200kHz to 3MHz. It can be synchronized to an external clock through the MODE/SYNC pin.

eval board
schematic 2
schematic 3
DC1820A-B

LTC3646-1 Demo Board (MSOP) | 4V ≤ VIN ≤ 40V, VOUT= 3.3V or 5V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1820A-A/1820A-B is a step-down DC/DC converter using LTC3646/LTC3646-1 monolithic synchronous buck regulator. The input voltage range is from 4V to 40V. The output voltage range of LTC3646 is 2V to 30V, for LTC3646-1 is 0.6V to 15V. It can deliver up to 1A of output current. At light load conditions, DC1820A can operate in Burst Mode® operation to improve the efficiency. The user can choose to use internal or external compensation. The switching frequency of LTC3646/LTC3646-1 is programmable from 200kHz to 3MHz. It can be synchronized to an external clock through the MODE/ SYNC pin. The LTC3646/LTC3646-1 data sheet must be read in conjunction with this demo manual prior to working on or modifying demonstration circuit 1820A.

eval board
schematic 4
DC1820A-A

LTC3646 Demo Board (MSOP) | 4V ≤ VIN ≤ 40V, VOUT = 3.3V or 5V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1820A-A/1820A-B is a step-down DC/DC converter using LTC3646/LTC3646-1 monolithic synchronous buck regulator. The input voltage range is from 4V to 40V. The output voltage range of LTC3646 is 2V to 30V, for LTC3646-1 is 0.6V to 15V. It can deliver up to 1A of output current. At light load conditions, DC1820A can operate in Burst Mode® operation to improve the efficiency. The user can choose to use internal or external compensation. The switching frequency of LTC3646/LTC3646-1 is programmable from 200kHz to 3MHz. It can be synchronized to an external clock through the MODE/ SYNC pin. The LTC3646/LTC3646-1 data sheet must be read in conjunction with this demo manual prior to working on or modifying demonstration circuit 1820A.

eval board
schematic 5
DC1731A-A

LTC3646 Demo Board (DFN) | 4V ≤ VIN ≤ 40V, VOUT = 3.3V or 5V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1731A-A is a DC/DC converter demo board using the LTC3646 monolithic synchronous buck regulator in the DFN package. The input voltage range is from 4V to 40V. The output voltage range of LTC3646 is 2V to 30V. It can deliver up to 1A of output current. At light load conditions, DC1731A can operate in Burst Mode® operation to improve the efficiency. The user can choose to use internal or external compensation. The switching frequency of LTC3646 is programmable from 200kHz to 3MHz. It can be synchronized to an external clock through the MODE/SYNC pin.
DC1731A-B
LTC3646-1 Demo Board (DFN) | 4V ≤ VIN ≤ 40V, VOUT = 3.3V or 5V @ 1A

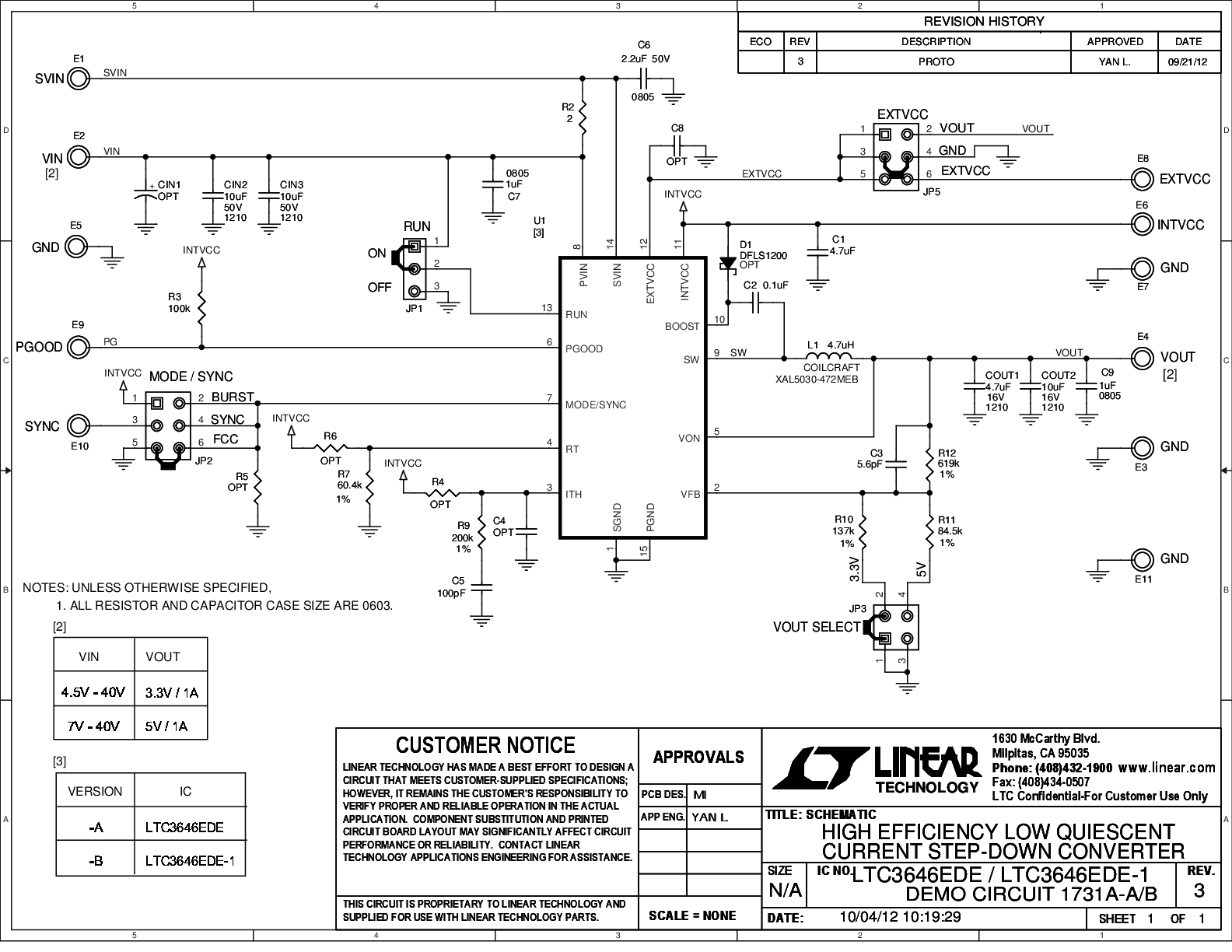

DC1731A-A - Schematic
DC1820A-B
LTC3646-1 Demo Board (MSOP) | 4V ≤ VIN ≤ 40V, VOUT= 3.3V or 5V @ 1A

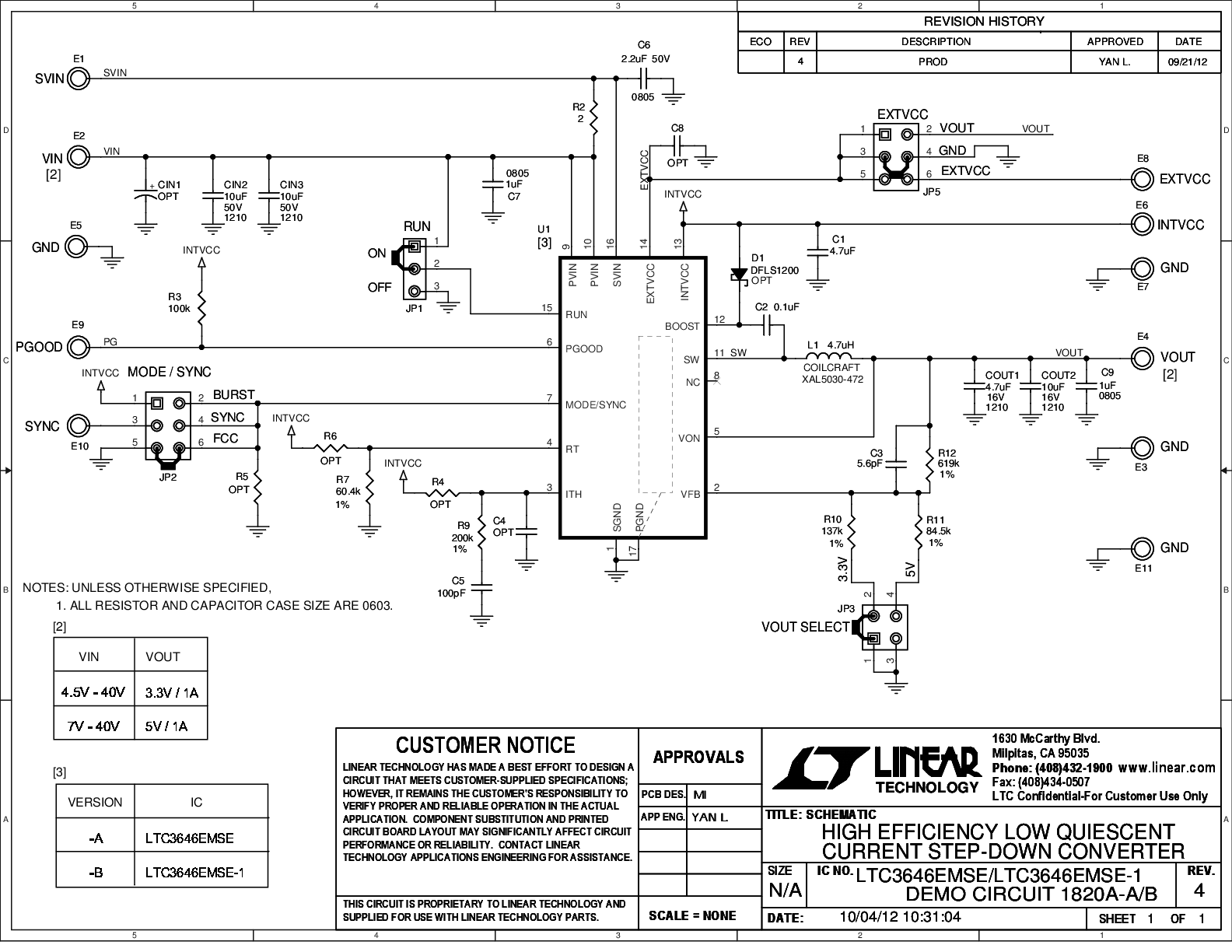

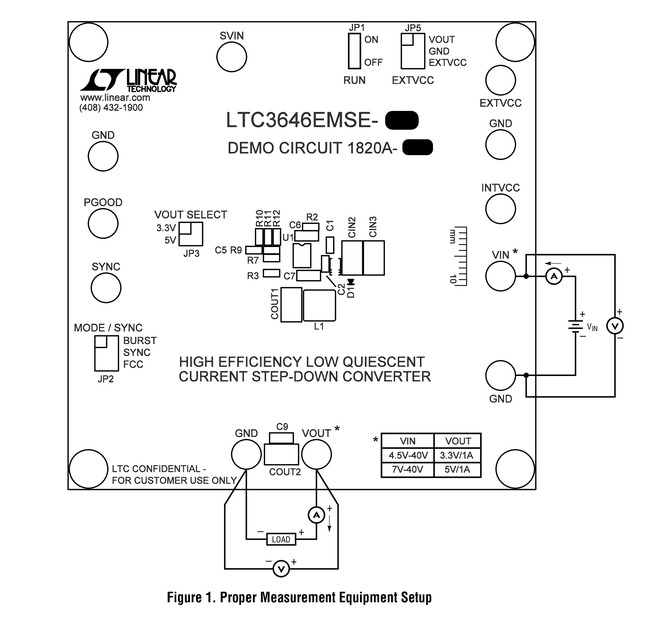

DC1820A-B diagram DC1820A-A - Schematic
DC1820A-A
LTC3646 Demo Board (MSOP) | 4V ≤ VIN ≤ 40V, VOUT = 3.3V or 5V @ 1A
DC1820A-A - Schematic
DC1731A-A
LTC3646 Demo Board (DFN) | 4V ≤ VIN ≤ 40V, VOUT = 3.3V or 5V @ 1A
DC1731A-A - Schematic
