LTC3638

高効率、140V/250mA降圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.37
特長
  • 広い動作入力電圧範囲:4V~140V
  • 低抵抗のパワーMOSFET内蔵
  • 補償が不要
  • 調整可能な最大出力電流:20mA~250mA
  • 低ドロップアウト動作:デューティ・サイクル100%
  • 低静止電流:12μA
  • 広い出力電圧範囲:0.8V~VIN
  • ±1%精度の0.8V帰還電圧リファレンス
  • 高精度のRUNピンしきい値
  • 内部および外部ソフトスタート
  • プログラム可能な1.8V、3.3V、5V出力または可変出力
  • 外付け部品がほとんど不要
  • プログラム可能な入力過電圧ロックアウト
  • 熱特性が改善された高電圧MSOPパッケージ
製品概要
show more Icon

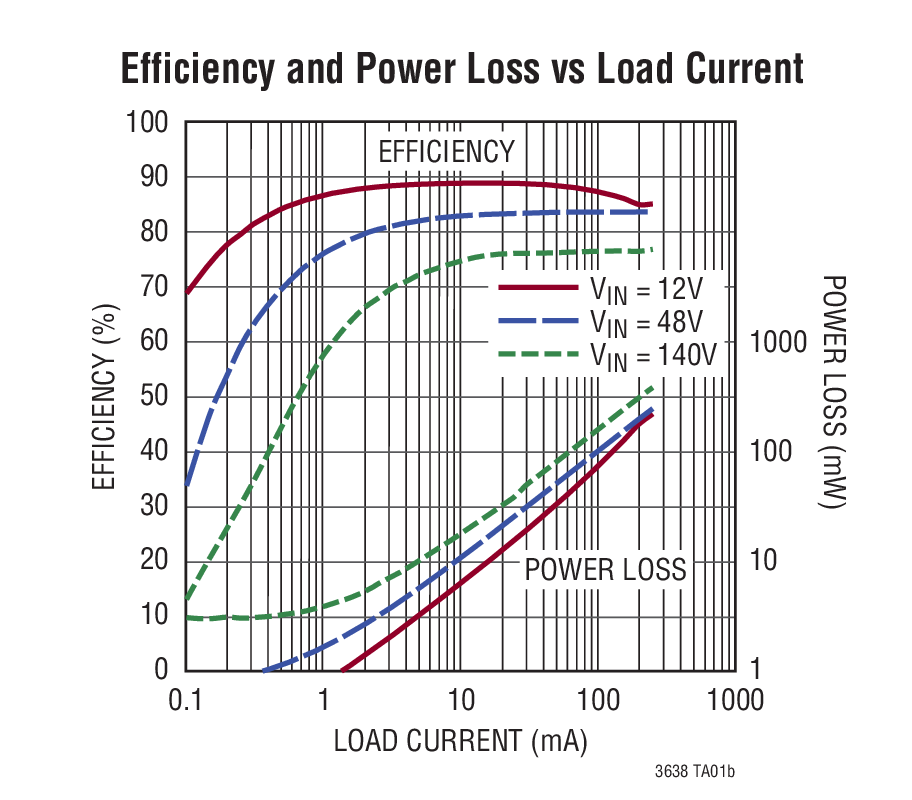

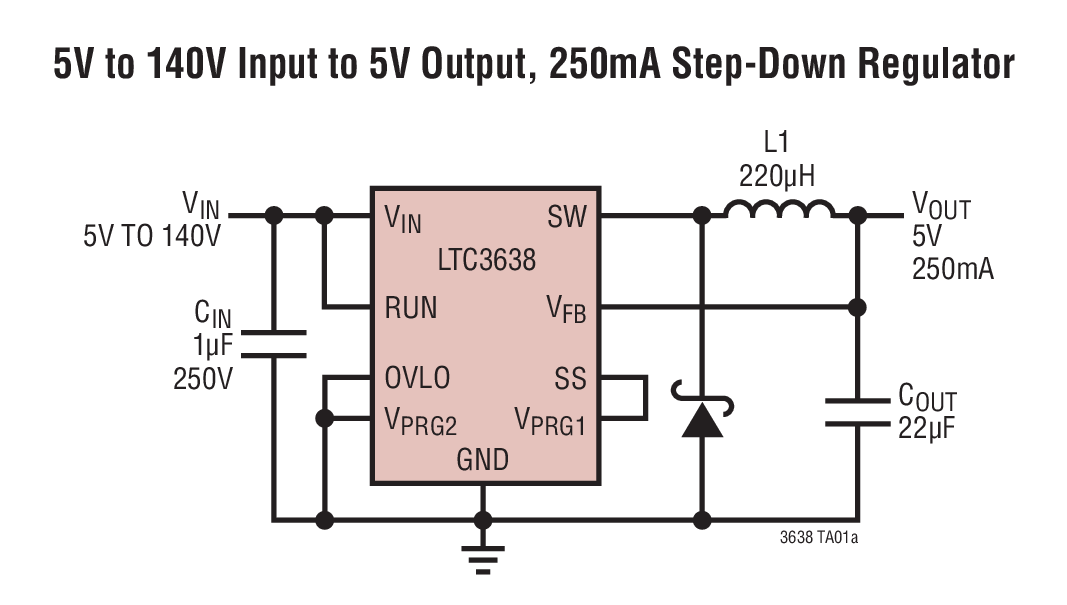

LTC3638は、ハイサイド・パワー・スイッチを内蔵した高効率の降圧DC/DCレギュレータで、無負荷時に安定化出力電圧を維持しながら、標準で流れるDC電源電流はわずか12μAです。

LTC3638は、最大250mAの負荷電流を供給可能で、効率を最適化して出力リップルと部品サイズを小さくするための簡単な方法を実現するプログラム可能なピーク電流制限機能を特長としています。LTC3638では、Burst Mode®動作、内蔵のパワー・スイッチ、低静止電流、およびプログラム可能なピーク電流制限機能の組み合わせにより、広範囲の負荷電流にわたって高い効率を達成します。

LTC3638は入力電圧範囲が4V~140Vと広く、プログラム可能な過電圧ロックアウト回路を内蔵しているので、さまざまな電源の安定化に適した堅牢なレギュレータです。さらに、LTC3638は高精度のRUNピンしきい値とソフトスタート機能を備えているので、どのような環境でも電源システムの起動を十分に制御できることが保証されます。帰還コンパレータ出力により、大電流アプリケーションでは複数のLTC3638を並列に接続して動作させることができます。

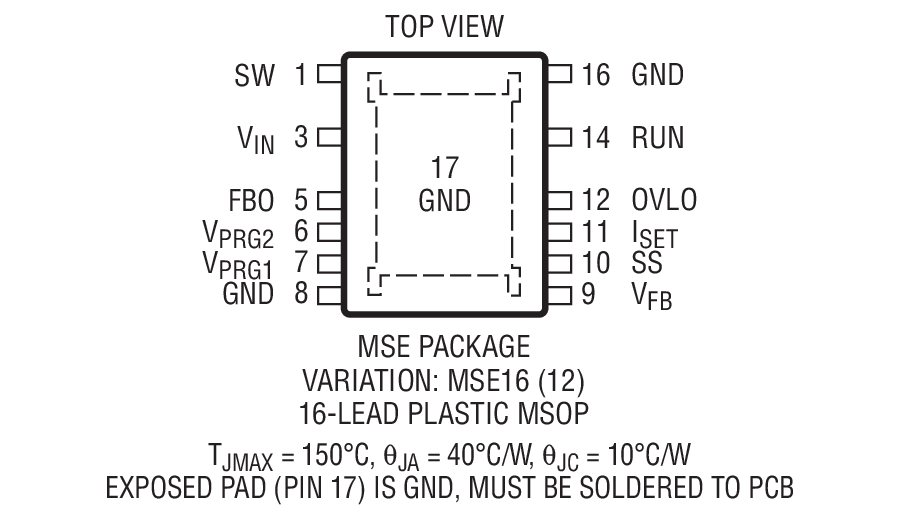

LTC3638は、熱特性が改善された高電圧対応の16ピンMSEパッケージ(4ピン欠損型)で供給されます。


アプリケーション

  • 産業用制御電源
  • 医療機器
  • 分散給電システム
  • ポータブル機器
  • バッテリ駆動装置
  • 航空電子工学機器
  • 自動車

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3638EMSE#PBF
  • HTML
  • HTML
LTC3638EMSE#TRPBF
  • HTML
  • HTML
LTC3638HMSE#PBF
  • HTML
  • HTML
LTC3638HMSE#TRPBF
  • HTML
  • HTML
LTC3638IMSE#PBF
  • HTML
  • HTML
LTC3638IMSE#TRPBF
  • HTML
  • HTML
LTC3638MPMSE#PBF
  • HTML
  • HTML
LTC3638MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC3638EMSE#PBF

製造中

LTC3638EMSE#TRPBF

製造中

LTC3638HMSE#PBF

製造中

LTC3638HMSE#TRPBF

製造中

LTC3638IMSE#PBF

製造中

LTC3638IMSE#TRPBF

製造中

LTC3638MPMSE#PBF

製造中

LTC3638MPMSE#TRPBF

製造中

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3638EMSE#PBF

製造中

LTC3638EMSE#TRPBF

製造中

LTC3638HMSE#PBF

製造中

LTC3638HMSE#TRPBF

製造中

LTC3638IMSE#PBF

製造中

LTC3638IMSE#TRPBF

製造中

LTC3638MPMSE#PBF

製造中

LTC3638MPMSE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC3638EMSE#PBF

製造中

LTC3638EMSE#TRPBF

製造中

LTC3638HMSE#PBF

製造中

LTC3638HMSE#TRPBF

製造中

LTC3638IMSE#PBF

製造中

LTC3638IMSE#TRPBF

製造中

LTC3638MPMSE#PBF

製造中

LTC3638MPMSE#TRPBF

製造中

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3638EMSE#PBF

製造中

LTC3638EMSE#TRPBF

製造中

LTC3638HMSE#PBF

製造中

LTC3638HMSE#TRPBF

製造中

LTC3638IMSE#PBF

製造中

LTC3638IMSE#TRPBF

製造中

LTC3638MPMSE#PBF

製造中

LTC3638MPMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2057A

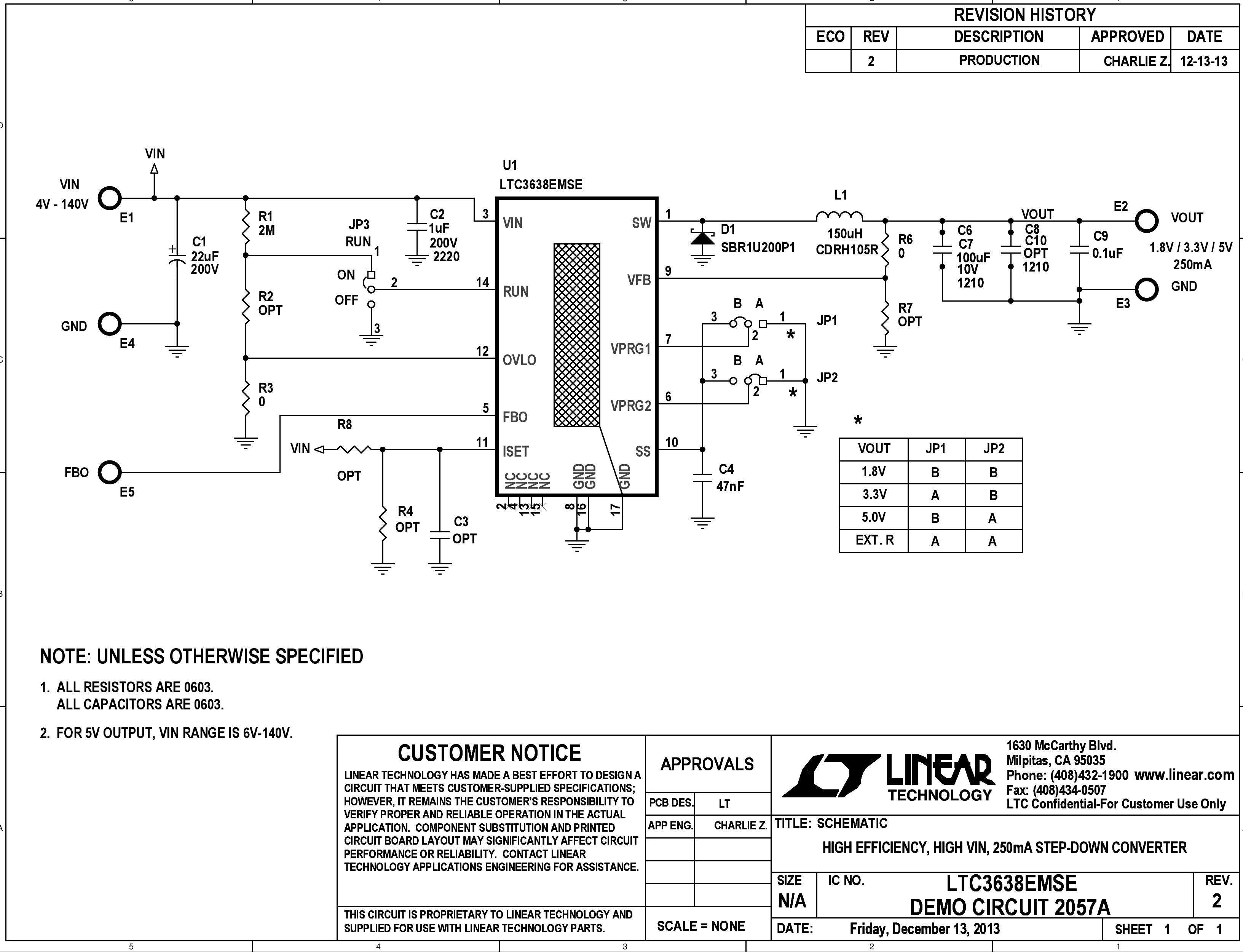

LTC3638 Demo Board | 4V ≤ VIN ≤ 140V, VOUT = 1.8V/3.3V/5V/Adjustable @ 250mA
