LTC3625: 自動セル・バランシング付きの1A 高効率2セル・スーパーキャパシタ・チャージャ データシート (Rev. )9/16/2010PDF1M
製品概要
機能と利点
- 直列に接続された2個のスーパーキャパシタの高効率昇圧/降圧充電
- 自動セル・バランシングにより、充電時のキャパシタの過電圧を防止
- プログラム可能な充電電流：最大500mA (インダクタ1個)、1A (インダクタ2個)
- VIN = 2.7V～5.5V
- セルごとに2.4Vまたは2.65Vのレギュレーションを選択可能(LTC3625)
- セルごとに2Vまたは2.25V のレギュレーションを選択可能(LTC3625-1)
- 無負荷での低消費電流： 23µA
- シャットダウン時にIVOUTと IVIN が1µA未満
- 高さの低い12ピン3mm × 4mm DFN パッケージ
製品概要
LTC3625/LTC3625-1はプログラム可能なスーパーキャパシタ・チャージャで、2.7V～5.5Vの入力電源から、直列に接続された2個のスーパーキャパシタを固定出力電圧まで(LTC3625では4.8Vまたは5.3V、LTC3625-1では4Vまたは4.5Vを選択可能) 充電します。自動セル・バランシングにより、スーパーキャパシタが過電圧によって損傷を受けるのを防ぎながら充電レートを最大にします。 バランスを取るための抵抗は不要です。
LTC3625/LTC3625-1は高効率で、大きな充電電流を供給し、低消費電流で、外付け部品数を最小限に抑えているので(インダクタ1個、VINのバイパス・コンデンサ1個、設定抵抗1本)、 フォームファクタの小さいバックアップ・システムやピーク電力の大きなシステムに最適です。
充電電流や最大入力電流のレベルは、外付け抵抗で設定されます。入力電源が取り去られたときやENピンが“L”のときには、LTC3625/LTC3625-1 は自動的に低電流状態になり、スーパーキャパシタから流れる電流は1µAを下回ります。
LTC3625/LTC3625-1は小型12ピン3mm × 4mm × 0.75mm DFN パッケージで供給されます。
アプリケーション
- サーバ、RAIDシステム、マスストレージ、高電流バックアップ電源
- ソリッドステート・ハード・ドライブ
- ワイヤレス・パワーメータ
- ピーク電力の大きな昇圧電源
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-
R540 Reliability Data3/26/2018PDF23 K
-

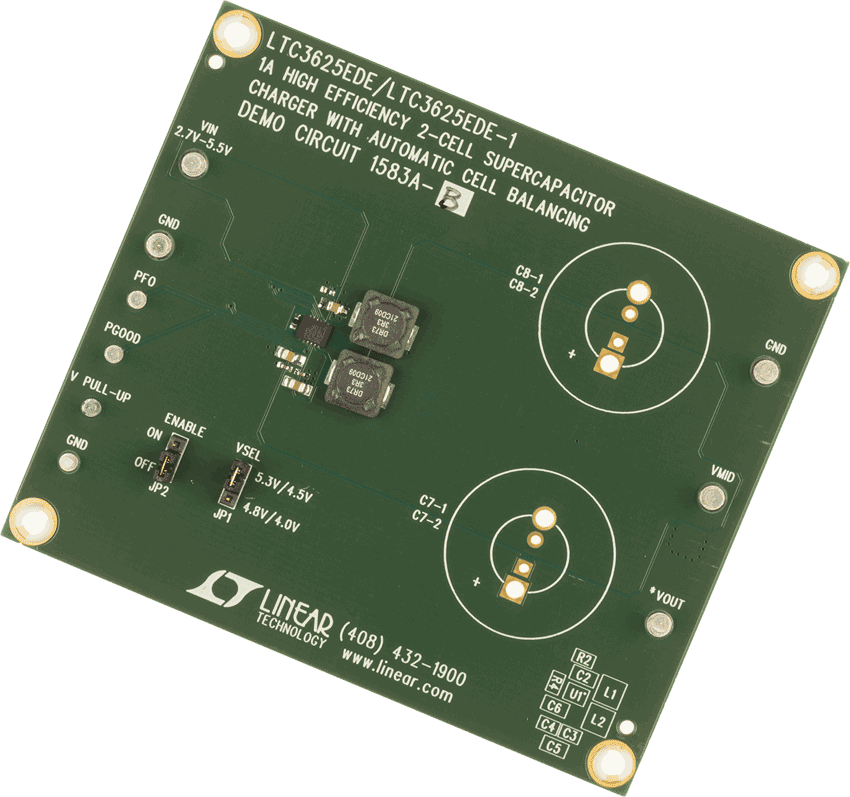

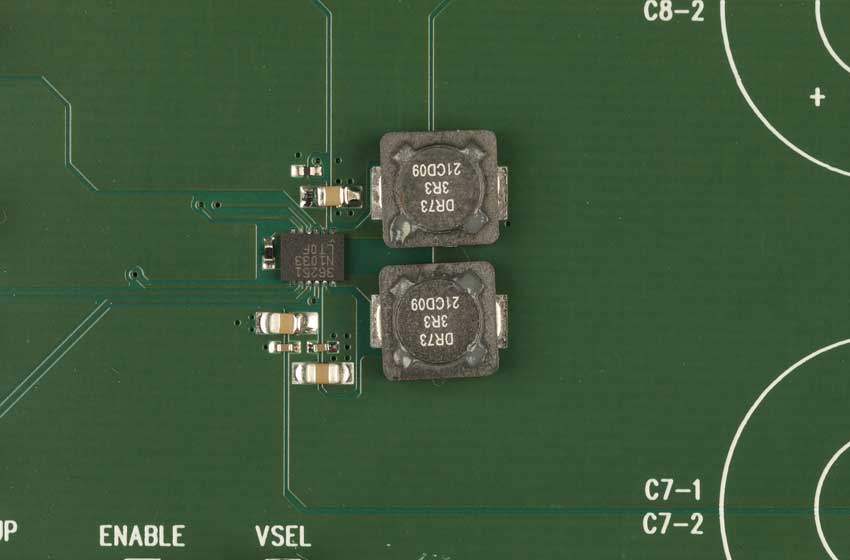

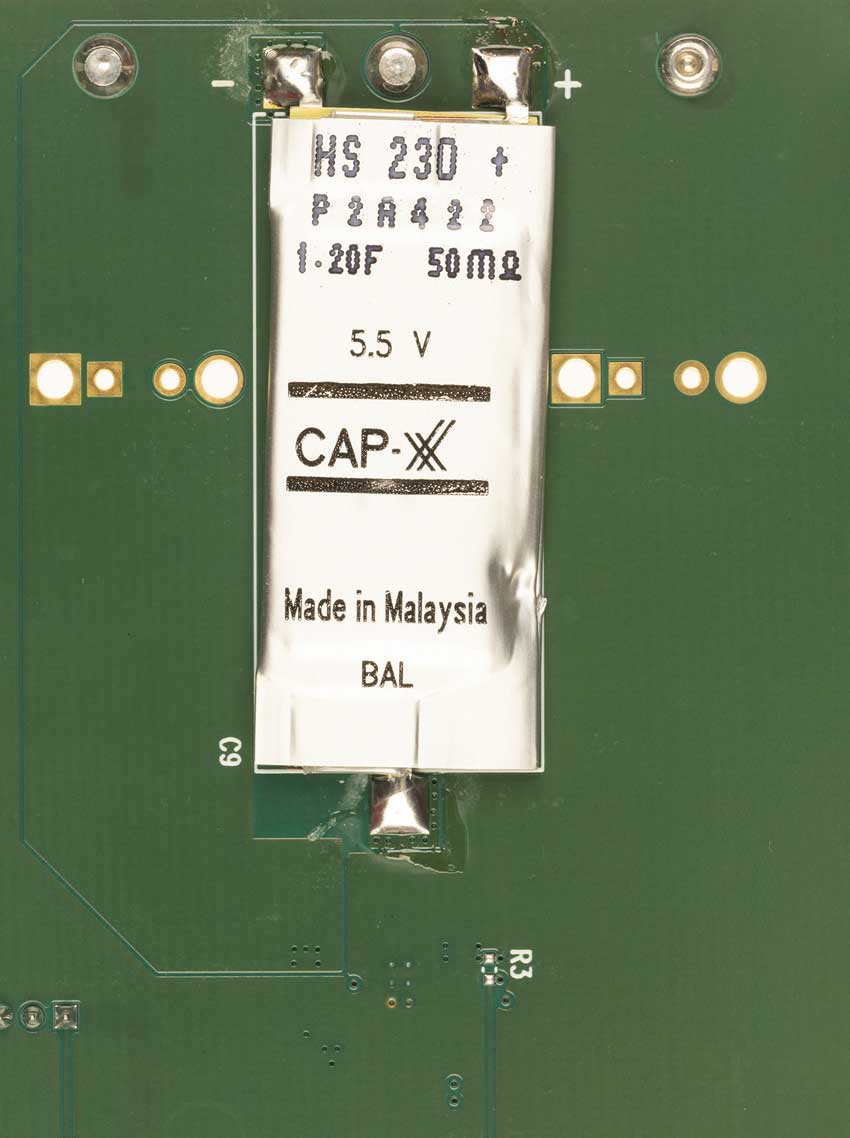

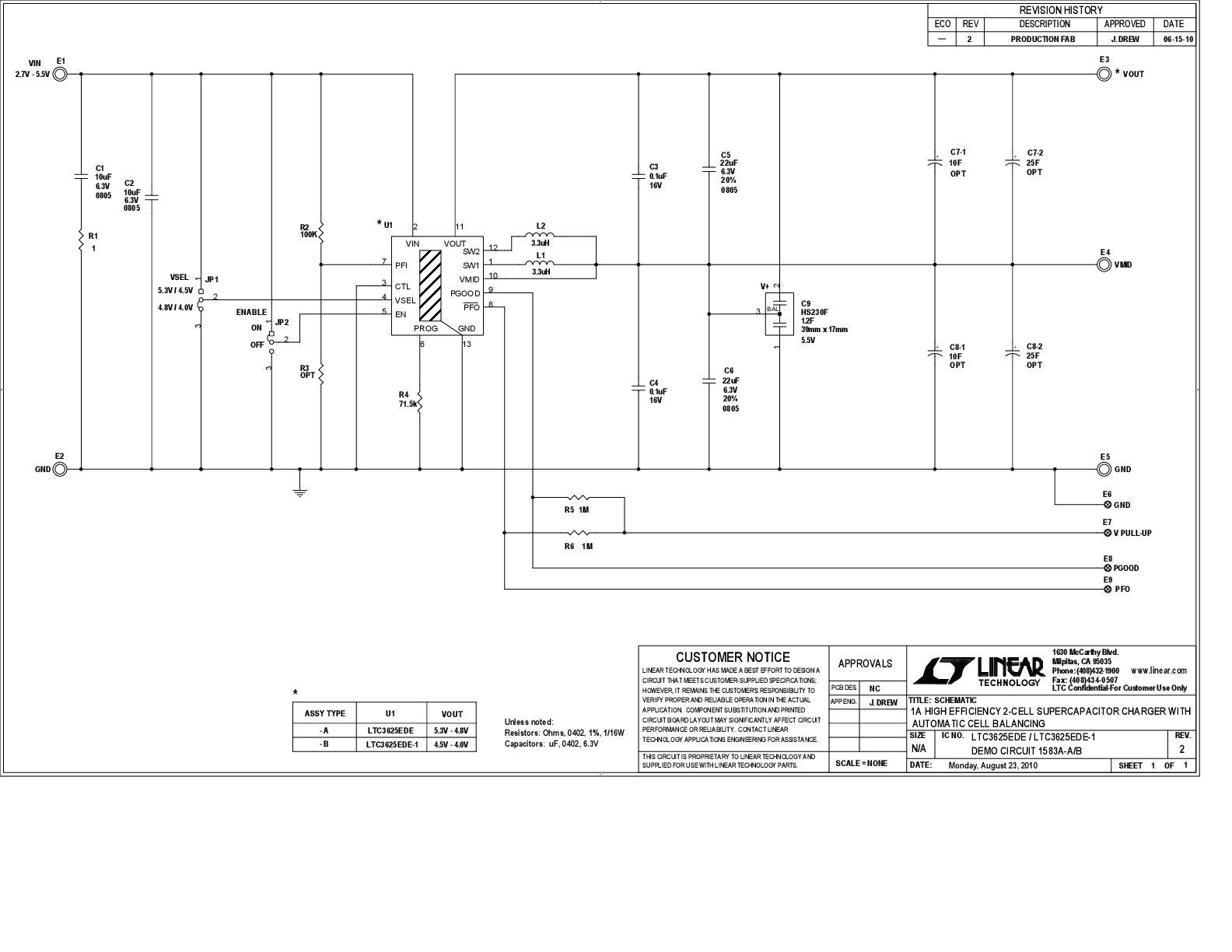

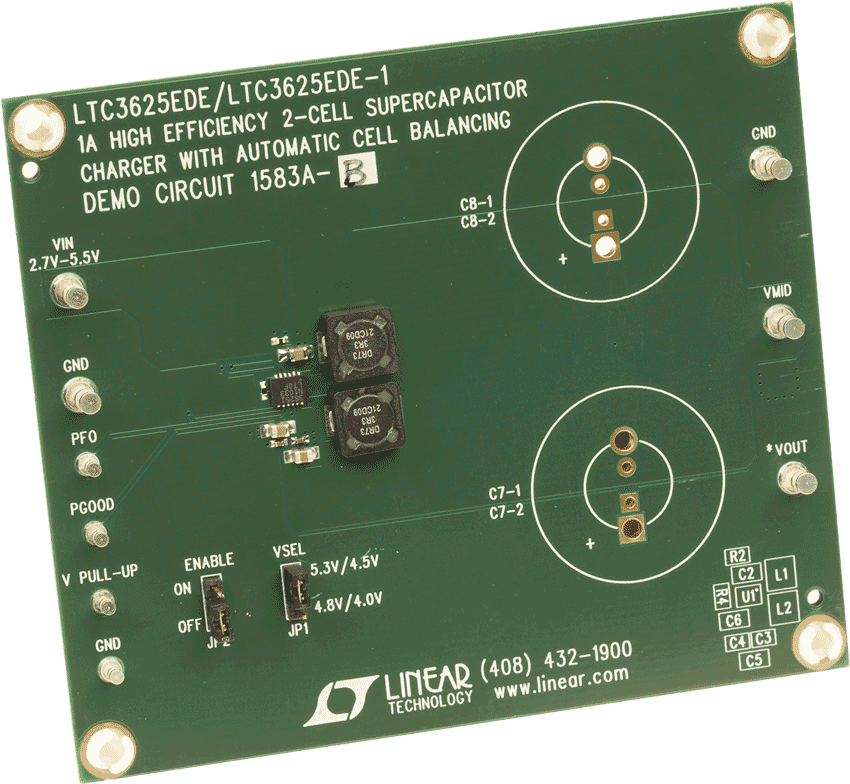

DC1583A - Demo Manual11/22/2010PDF179K
-
DN487 - RAIDシステムのデータ喪失を防ぐスーパーキャパシタをベースにした電源パックアップ3/9/2011PDF343K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3625
LTC3625-1
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3625EDE#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3625EDE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3625EDE-1#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3625EDE-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3625IDE#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3625IDE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3625IDE-1#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3625IDE-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R540 Reliability Data |
