LTC3619B

平均入力電流制限を設定可能な400mA/800mA 同期整流式降圧DC/DC コンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.72
特長
  • 平均入力電流制限を設定可能:±5% 精度
  • デュアル降圧出力:効率が最大96%
  • 軽負荷時の低ノイズ、パルススキップ動作
  • 入力電圧範囲: 2.5V~5.5V
  • 出力電圧範囲: 0.6V~5V
  • 2.25MHz の固定周波数動作
  • 各チャネルごとのパワーグッド出力電圧モニタ
  • 低損失動作: 100% デューティサイクル
  • チャネルごとに個別のソフトスタート回路を内蔵
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 出力電圧精度: ±2%
  • 短絡保護
  • シャットダウン電流: ≤ 1μA
  • 熱特性が改善された小型10ピンMSおよび3mm × 3mm DFN パッケージ
製品概要
show more Icon

LTC3619Bは、固定周波数電流モード・アーキテクチャを採用したデュアル・モノリシック同期整流式降圧レギュレータです。

入力電源電圧範囲が2.5V~5.5Vなので、リチウムイオン・バッテリやUSBで駆動されるアプリケーションに最適です。100% デューティサイクルが可能で、低損失動作を行い、バッテリ駆動システムの動作時間を延長します。0.6Vの帰還リファレンス電圧により、低出力電圧が可能です。チャネル1 とチャネル2 は、400mAと 800mA の出力電流をそれぞれ供給可能です。

平均入力電流制限を設定可能なLTC3619Bは、入力電流が制限されていても入力電源電圧を低落させずに出力から大きなピーク負荷電流を供給できるので、USBアプリケーションやポイントオブロード電源に最適です。両チャネルの電流の合計が入力電流制限値を超えると、チャネル1は安定化されたままで、チャネル2は電流制限されます。動作周波数は内部で2.25MHzに設定されているので、小型の表面実装インダクタを使用できます。また、内部ソフトスタートにより、起動時の突入電流が低減されます。LTC3619Bは小型MSOP と3mm × 3mm DFNパッケージで供給されます。また、低消費電流で高効率のBurst Mode®バージョンであるLTC3619も提供しています。

Light Load Operation
LTC3619 Low Ripple Burst Mode (<20mVpp), IQ< 50μA
LTC3619B Pulse Skip (<5mVpp)


アプリケーション

  • 高ピーク負荷電流アプリケーション
  • USB 駆動機器
  • スーパーキャパシタの充電
  • ラジオ送信機などのハンドヘルド機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3619BEDD#PBF
  • HTML
  • HTML
LTC3619BEDD#TRPBF
  • HTML
  • HTML
LTC3619BEMSE#PBF
  • HTML
  • HTML
LTC3619BEMSE#TRPBF
  • HTML
  • HTML
LTC3619BIDD#PBF
  • HTML
  • HTML
LTC3619BIDD#TRPBF
  • HTML
  • HTML
LTC3619BIMSE#PBF
  • HTML
  • HTML
LTC3619BIMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC3619BEMSE#PBF

製造中

LTC3619BEMSE#TRPBF

製造中

LTC3619BIMSE#PBF

製造中

LTC3619BIMSE#TRPBF

製造中

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3619BEMSE#PBF

製造中

LTC3619BEMSE#TRPBF

製造中

LTC3619BIMSE#PBF

製造中

LTC3619BIMSE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC3619BEMSE#PBF

製造中

LTC3619BEMSE#TRPBF

製造中

LTC3619BIMSE#PBF

製造中

LTC3619BIMSE#TRPBF

製造中

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3619BEMSE#PBF

製造中

LTC3619BEMSE#TRPBF

製造中

LTC3619BIMSE#PBF

製造中

LTC3619BIMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC1489A-B

LTC3619BEDD Demo Board | 5V Input, VOUT1 = 3.3V @ 400mA, VOUT2 = 3.4V @ 500mA (2A Pulsed)

zoom

DC1489A-B

LTC3619BEDD Demo Board | 5V Input, VOUT1 = 3.3V @ 400mA, VOUT2 = 3.4V @ 500mA (2A Pulsed)

LTC3619BEDD Demo Board | 5V Input, VOUT1 = 3.3V @ 400mA, VOUT2 = 3.4V @ 500mA (2A Pulsed)

製品の詳細

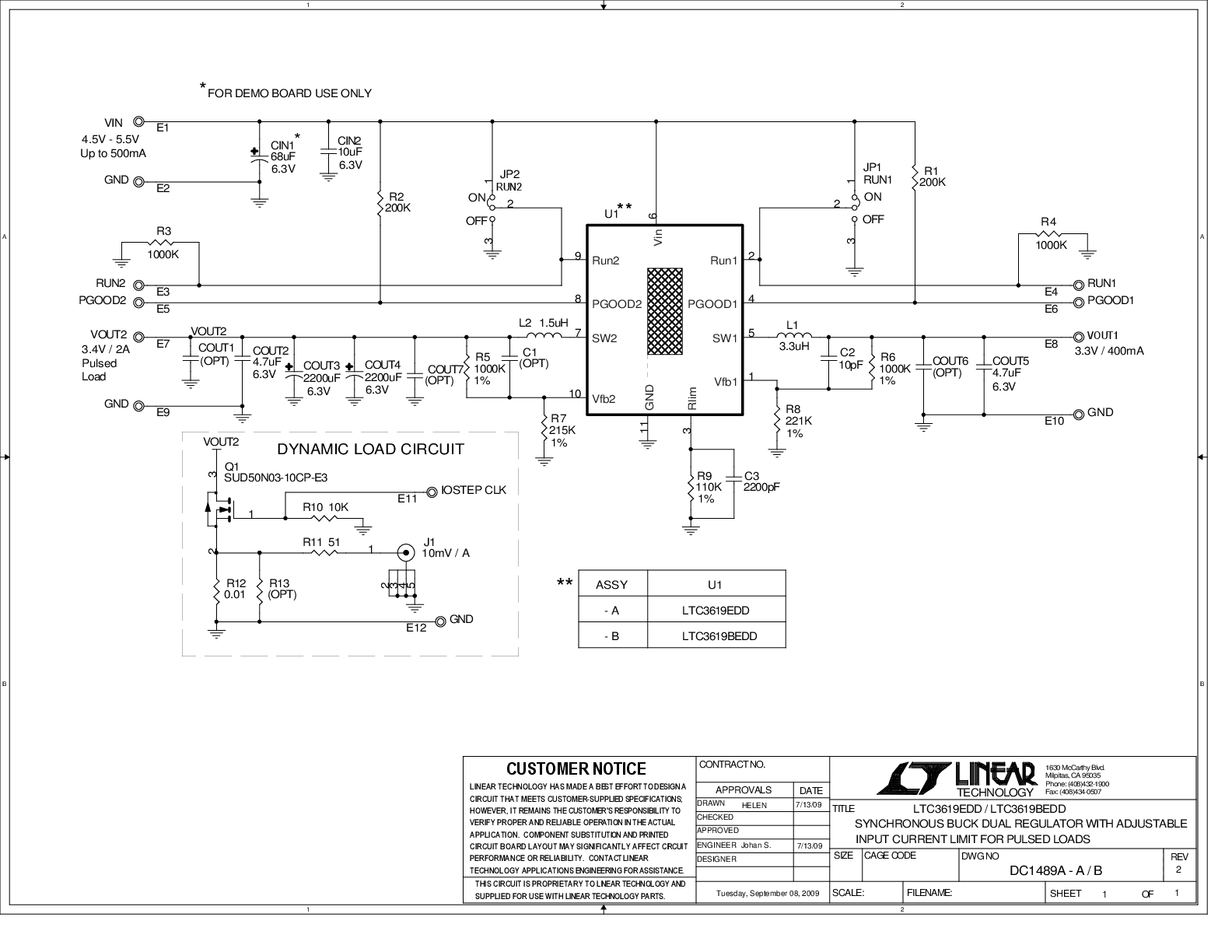

Demonstration circuit 1489A is a synchronous buck dual regulator with adjustable input current limit featuring the LTC3619EDD(Burst mode operation)/LTC3619BEDD(pulse-skip mode) and is ideally suited for pulsed load applications where the input current needs to be limited. The -A board is for the LTC3619 while the -B board is for the LTC3619B. It is configured for 500mA maximum input current limit. The outputs are configured for a 3.3V/400mA continuous current output and a 3.4V output that can handle pulsed load currents up to 2A, with duty cycles up to 15%. The input voltage range is 5V ±10%. The fixed input current limited can be adjusted by replacing one resistor.
