LTC3586

製造中

昇圧DC/DC、昇降圧 DC/DC 、2個の降圧DC/DCを搭載した高効率USBパワーマネージャ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$6.94
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

パワーマネージャ
  • Bat-Track™適応出力制御と「瞬時オン」動作を備えた高効率スイッチングPowerPath™コントローラ
  • USBまたはACアダプタの電流制限をプログラム可能（100mA/500mA/1A）
  • 最大充電電流が1.5A、フロート電圧が4.1V（LTC3586-1）または4.2V（LTC3586）のフル機能リチウムイオン/ポリマー･バッテリ･チャージャ
  • 内蔵の180mΩ理想ダイオードと外付け理想ダイオード・コントローラがバッテリ・モードで負荷に給電
  • BATから給電時の無負荷消費電流：<30μA
  • デュアル高効率降圧DC/DC（IOUT：400mA）
  • 高効率昇降圧DC/DC（IOUT：1A）
  • 高効率昇圧DC/DC（IOUT：800mA）
  • 小型（4mm×6mm×0.75mm）38ピンQFNパッケージ
LTC3586
昇圧DC/DC、昇降圧 DC/DC 、2個の降圧DC/DCを搭載した高効率USBパワーマネージャ

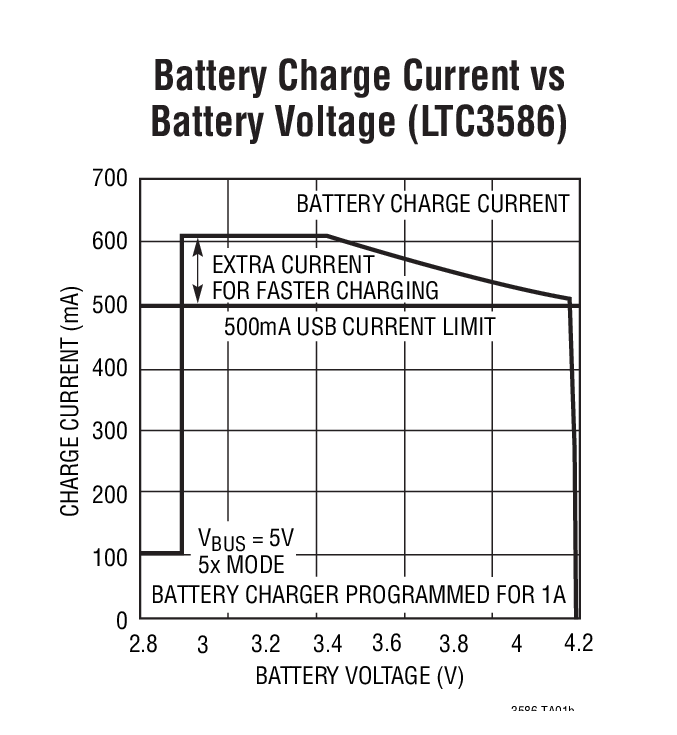

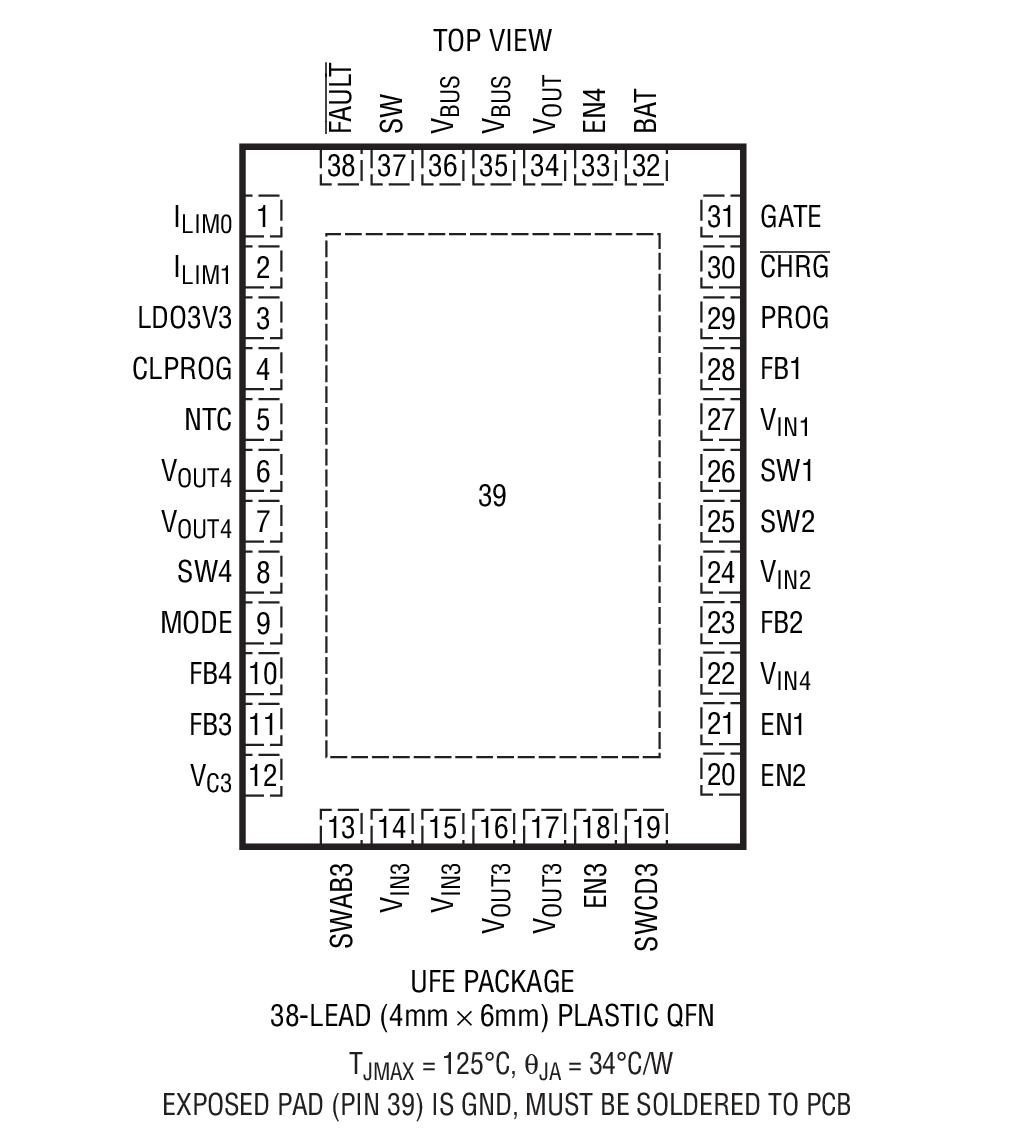

High Efficiency PowerPath Manager, Dual Buck, Buck-Boost and Boost Battery Charge Current vs Battery Voltage (LTC3586) Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
バッテリ残量ゲージおよびクーロン・カウンタ 1
LTC2942-1
製造中止 センス抵抗内蔵、温度および電圧測定付き1Aバッテリ・ガスゲージ
プッシュボタン・コントローラ 1
LTC2955
新規設計に推奨 自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ
低電圧ホットスワップ・コントローラ 1
LTC4362
新規設計に推奨 1.2A過電圧/過電流保護デバイス
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6

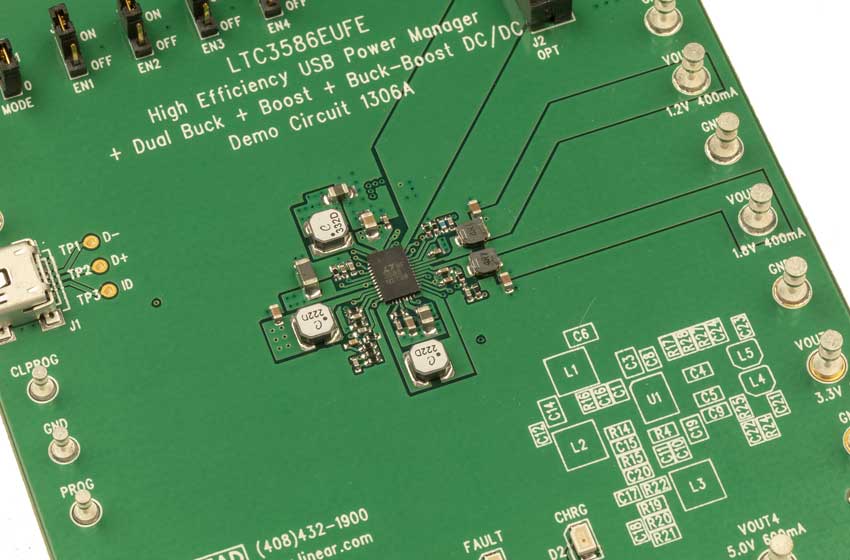

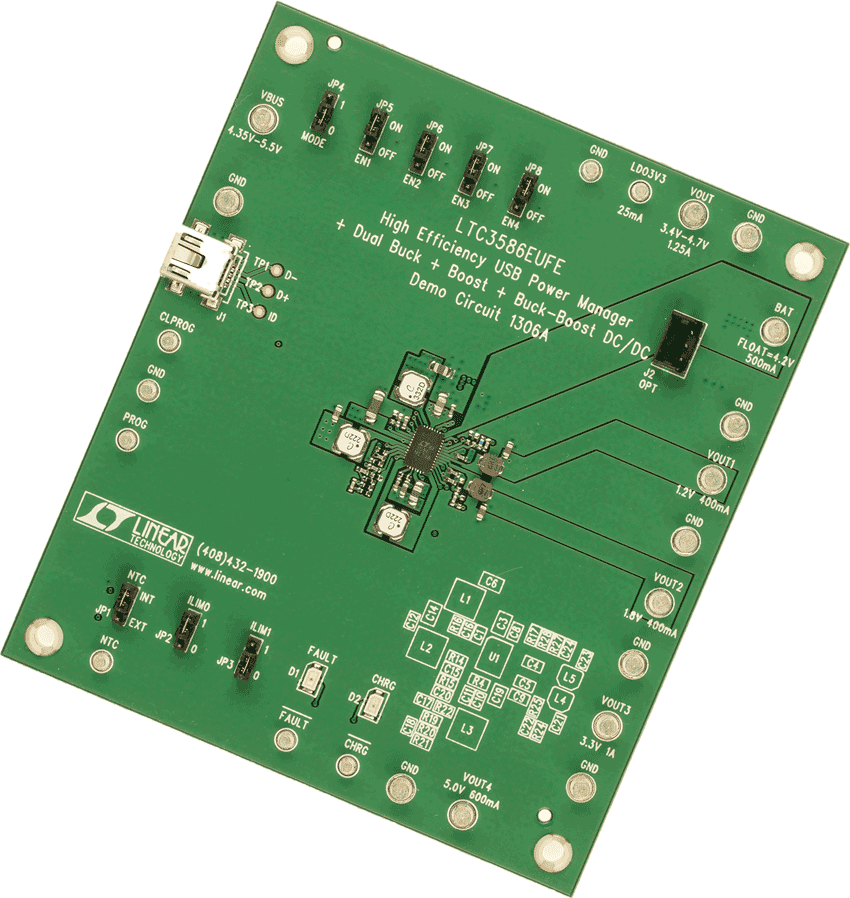

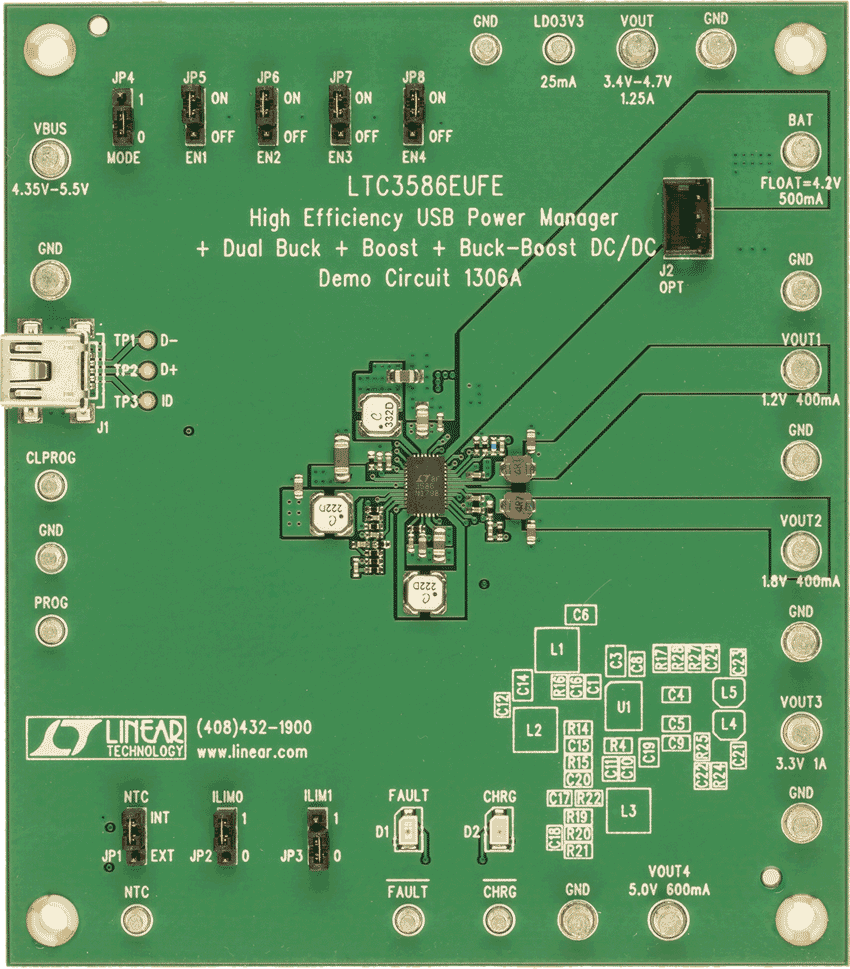

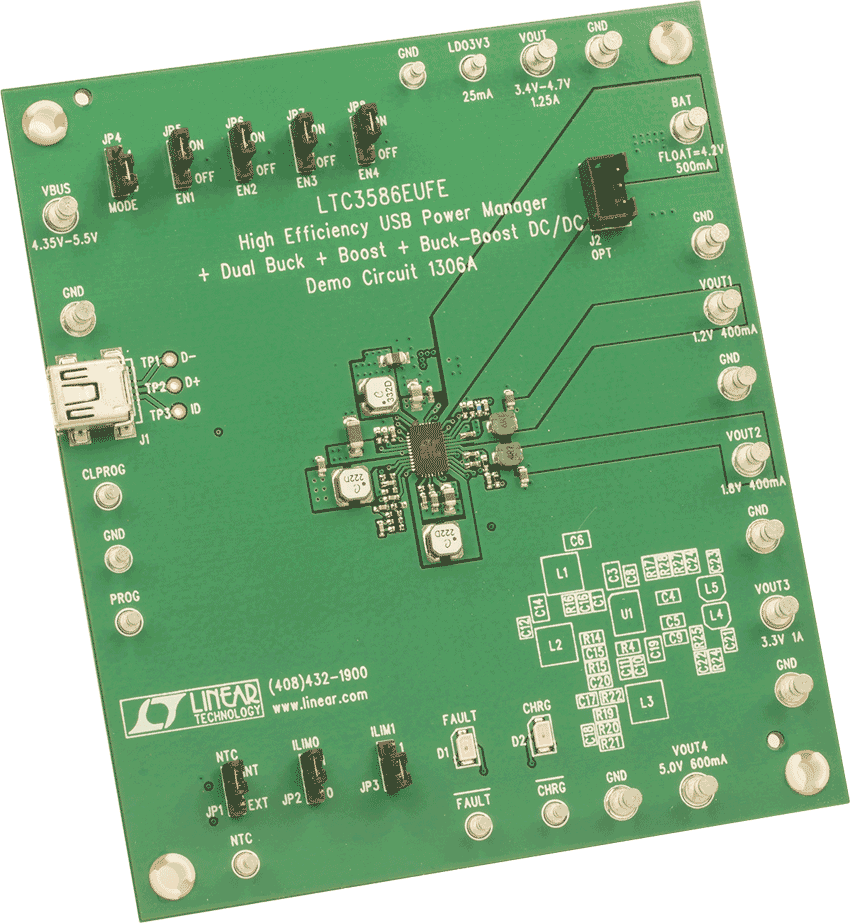

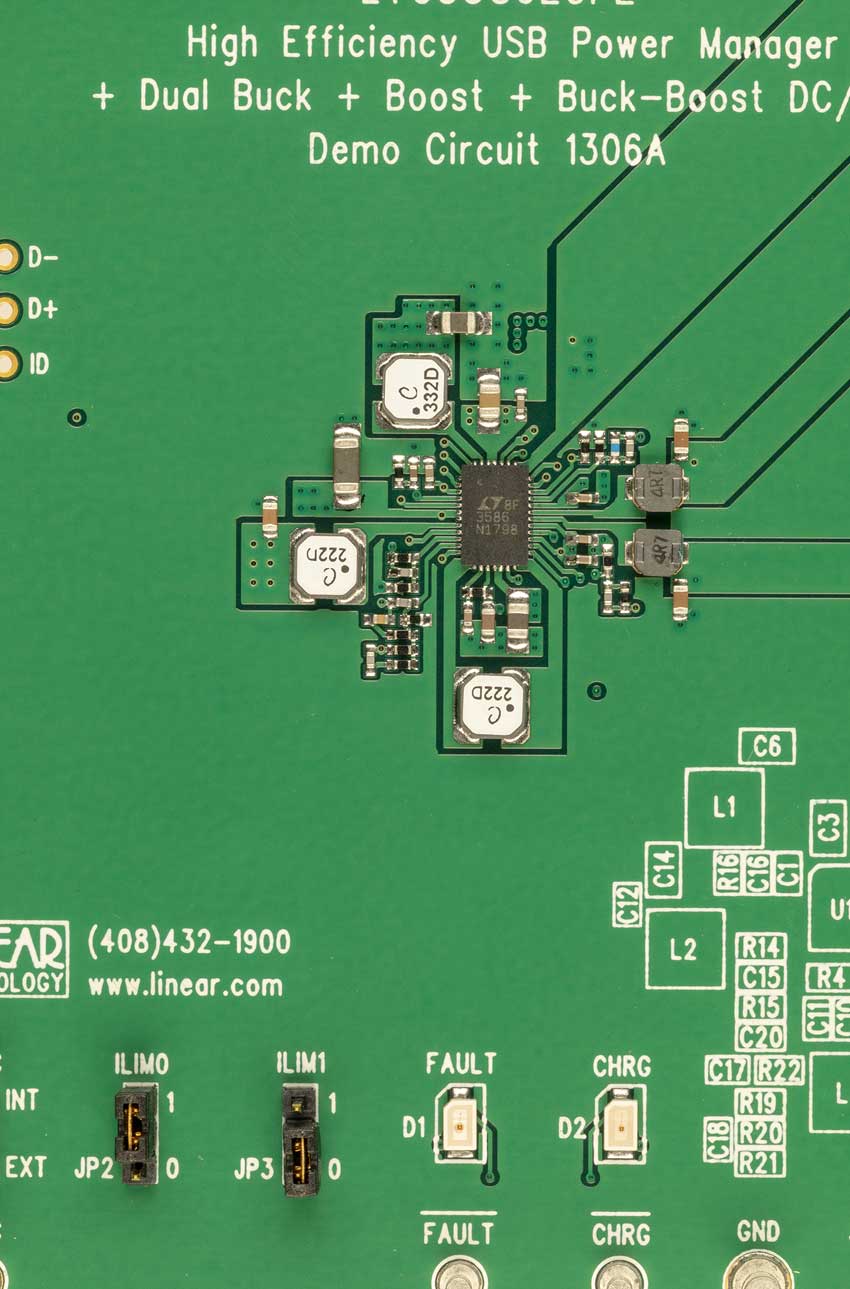

DC1306A

LTC3586EUFE Demo Board | High Efficiency USB Power Manager + Dual Buck + Boost + Buck-Boost DC/DC

今すぐ購入 詳細を表示

製品詳細

Demonstration Circuit 1306 is a High Efficiency USB Power Manager plus Multi-Output Power Supply featuring the LTC3586. The LTC3586 integrates a high efficiency Li-Ion battery charger with PowerPath control and four general purpose synchronous switching regulators (2 × 400mA dual buck, 1A buck-boost, 800mA boost), all in one chip. The PowerPath manager includes a 4.35V to 5.5V input synchronous switching regulator, a full-featured 1.5A CC/CV linear Li-Ion battery charger and an ideal diode. Designed specifically for USB applications, the LTC3586’s low voltage switching regulator automatically limits its input current to a maximum of either 1x (for USB 100mA), 5× (for USB 500mA) or 10× for wall-powered applications (1A). The demo board can be used with the LTC3586-1(4.1V charge voltage) or LTC3586 (4.2V charge voltage).
DC1306A
LTC3586EUFE Demo Board | High Efficiency USB Power Manager + Dual Buck + Boost + Buck-Boost DC/DC

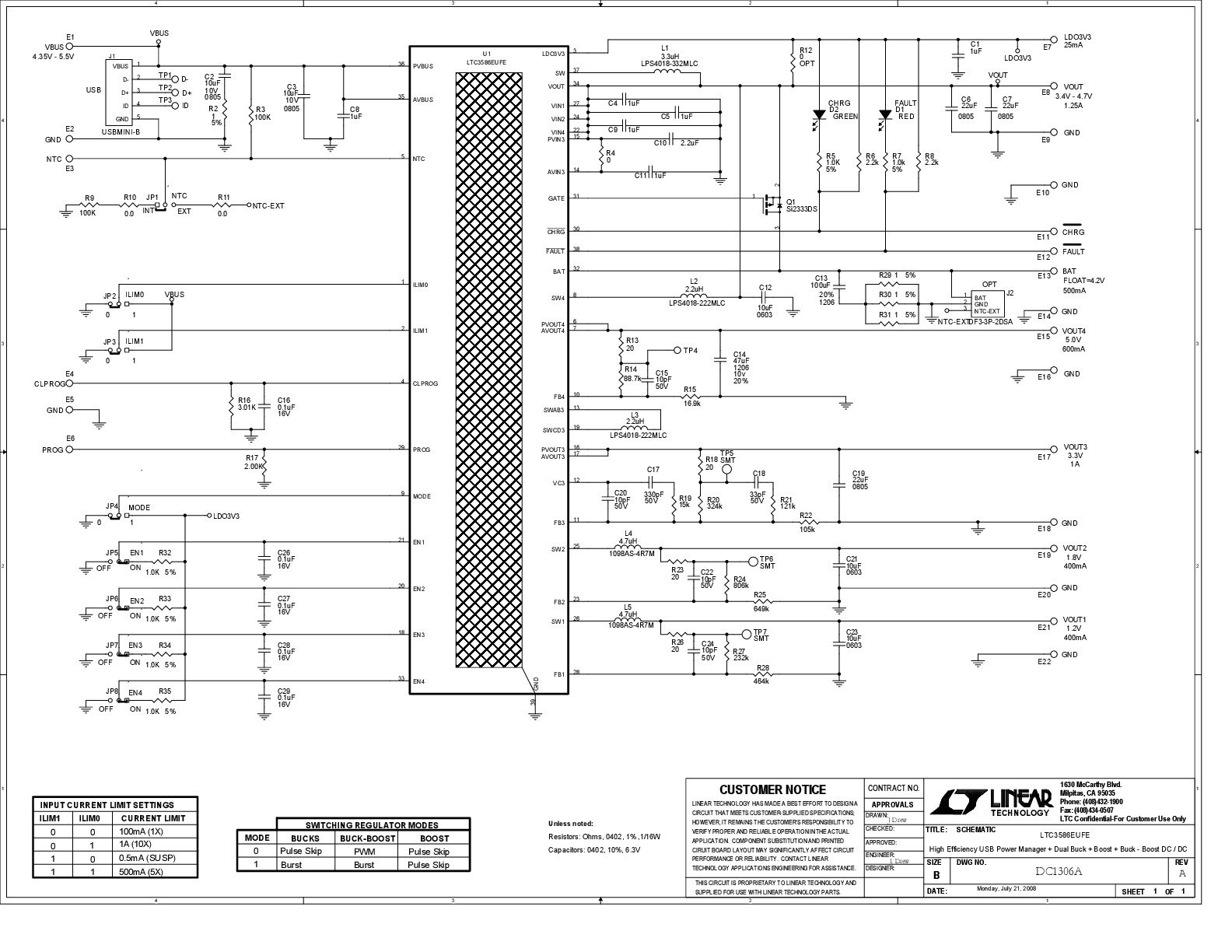

DC1306A Demo Board DC1306A Demo Board DC1306A Demo Board DC1306A Demo Board DC1306A Demo Board DC1306A - Schematic
