LTC3558

降圧および昇降圧レギュレータ付きリニアUSBバッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.19
機能
  • バッテリチャージャ
    • スタンドアロンUSBチャージャ
    • 1本の抵抗でプログラム可能な充電電流:最大950mA
    • HPWR入力により、プログラムされた充電電流の20%または100%を選択
    • NTC入力により、温度規定充電が可能
    • タイマ終了機能を内蔵
    • 不良バッテリの検出
  • スイッチング・レギュレータ(降圧および昇降圧)
    • 出力電流:レギュレータ1個当たり最大400mA
    • 2.25MHzの固定周波数動作
    • 省電力のBurst Mode®動作
    • 高さの低い3mm×3mm 20ピンQFNパッケージ

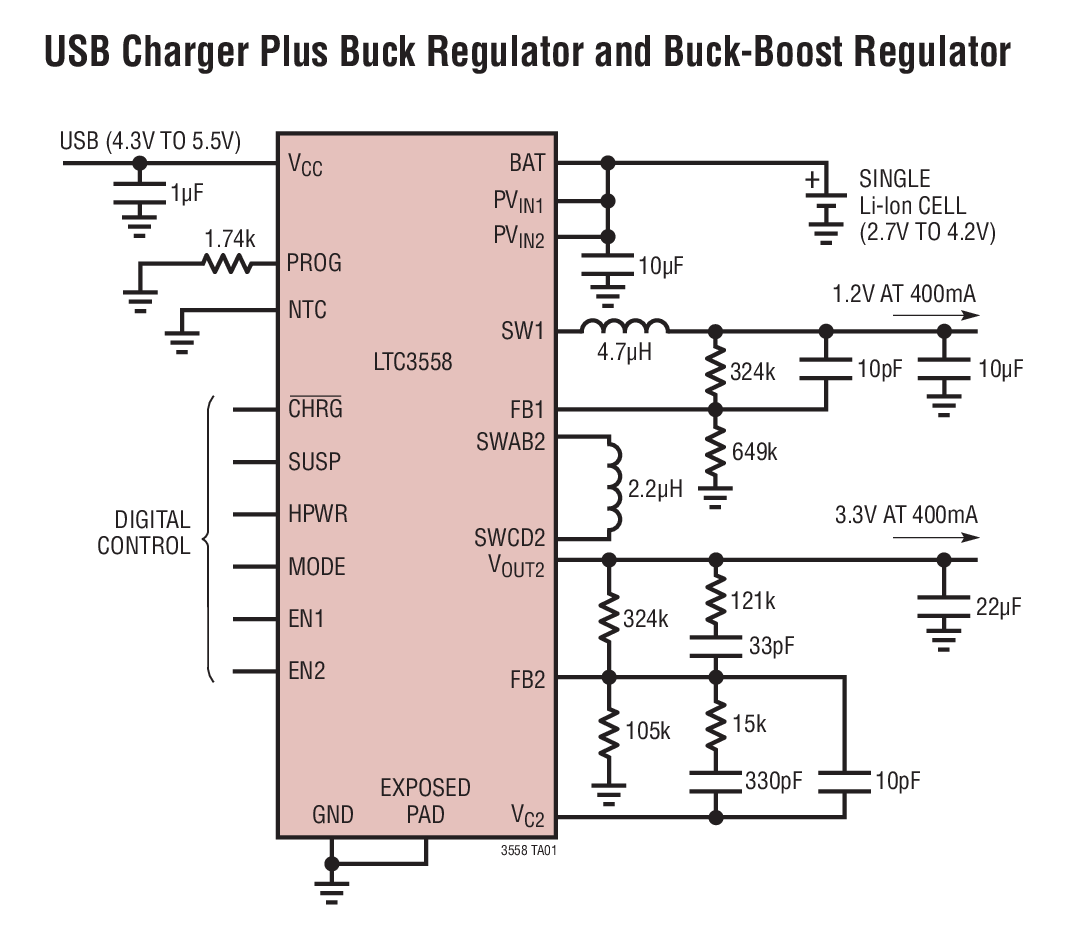

製品概要
show more Icon

LTC3558は、デュアル高効率スイッチング・レギュレータ付きUSBバッテリ・チャージャです。このデバイスは、複数の電源レールが必要な1セル・リチウムイオン/ポリマー・ベースのハンドヘルド・アプリケーションに給電するのに最適です。

バッテリ充電電流はPROGピンとHPWRピンによってプログラムされ、BATピンから最大950mAを供給可能です。CHRGピンにより、充電プロセス中にバッテリの状態を継続的にモニタできます。また、内蔵タイマにより、チャージャ終了を制御します。

このデバイスは、1個当たり最大400mAの出力電流を供給し、リチウムイオン/ポリマー・バッテリの全範囲で90%を超える効率で動作するモノリシック同期整流式降圧および昇降圧レギュレータを内蔵してします。昇降圧レギュレータはリチウムイオンの全範囲でドロップアウトなしで供給可能な定格電流でプログラムされた出力電圧を安定化することができます。

LTC3558は熱特性が改善された高さの低い(0.75mm)20ピン(3mm×3mm)QFNパッケージで供給されます。


アプリケーション

  • SD/フラッシュ・ベースのMP3プレーヤ
  • 低消費電力のハンドヘルド・アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

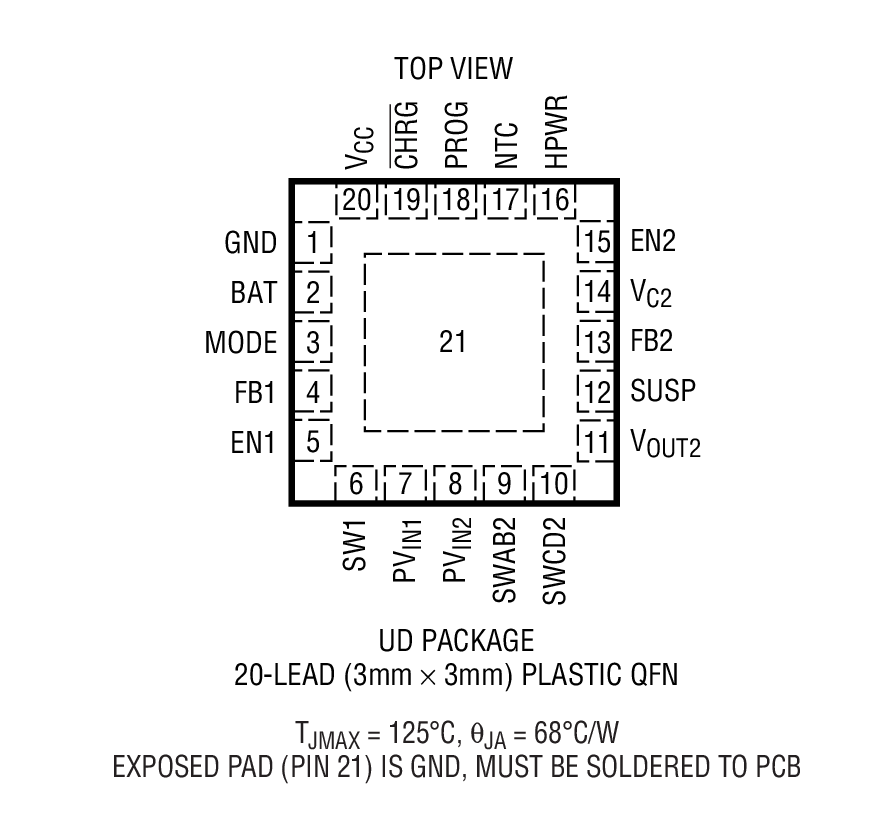

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3558EUD#PBF
  • HTML
  • HTML
LTC3558EUD#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

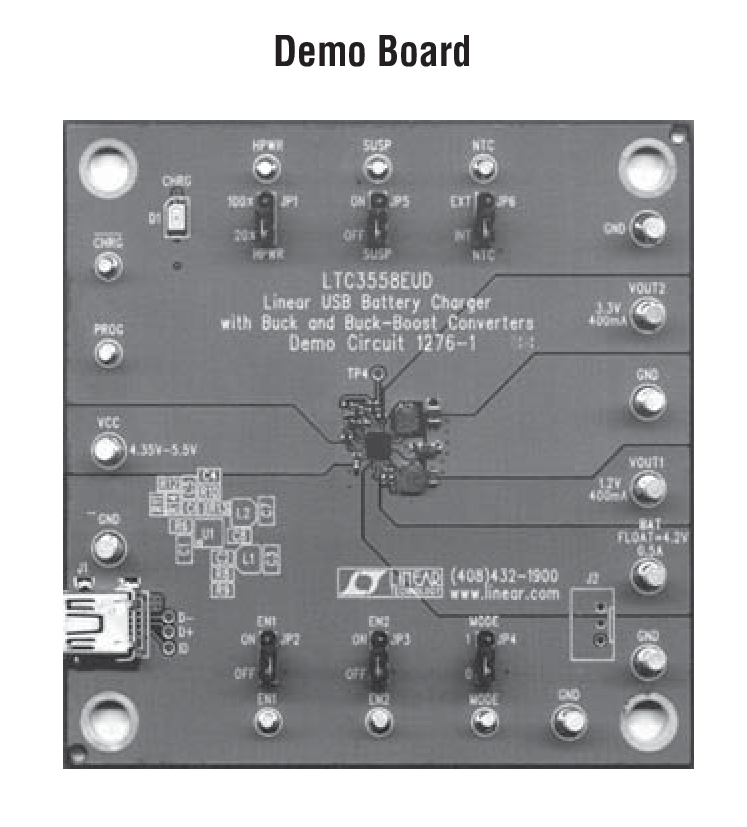

DC1276B

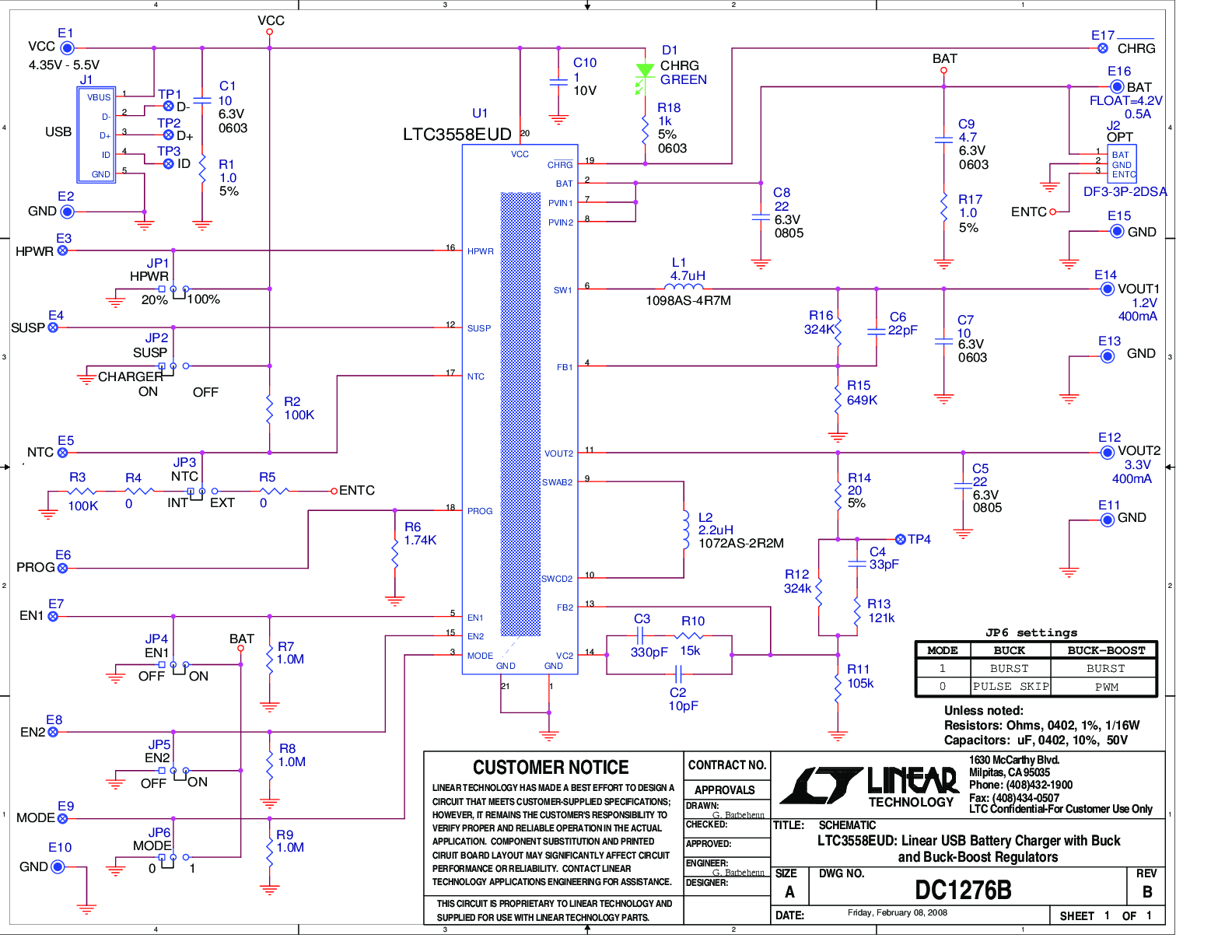

LTC3558EUD | Linear USB Battery Charger with Buck and Buck-Boost Regulators
